Оболонка шахтного пневматичного кріплення

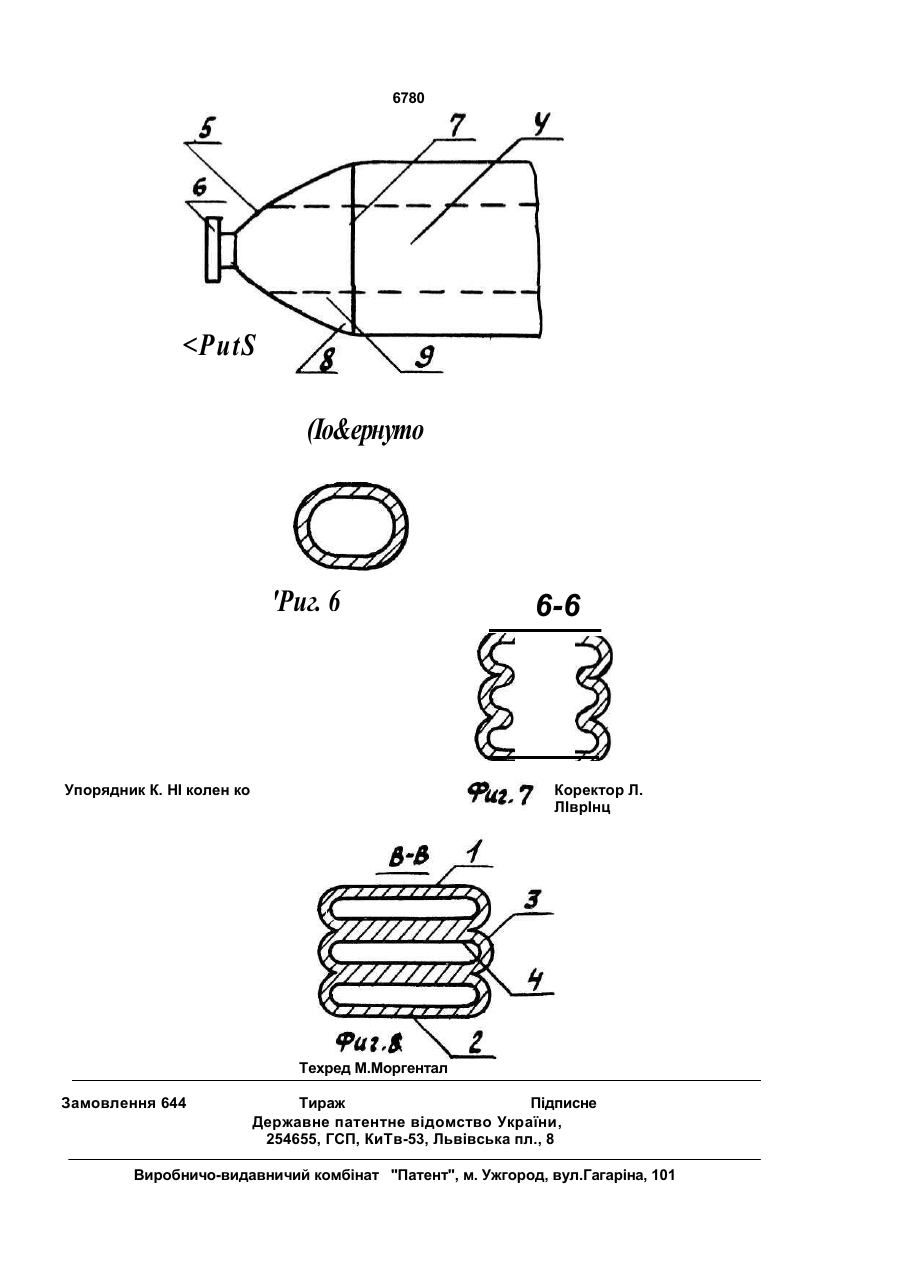

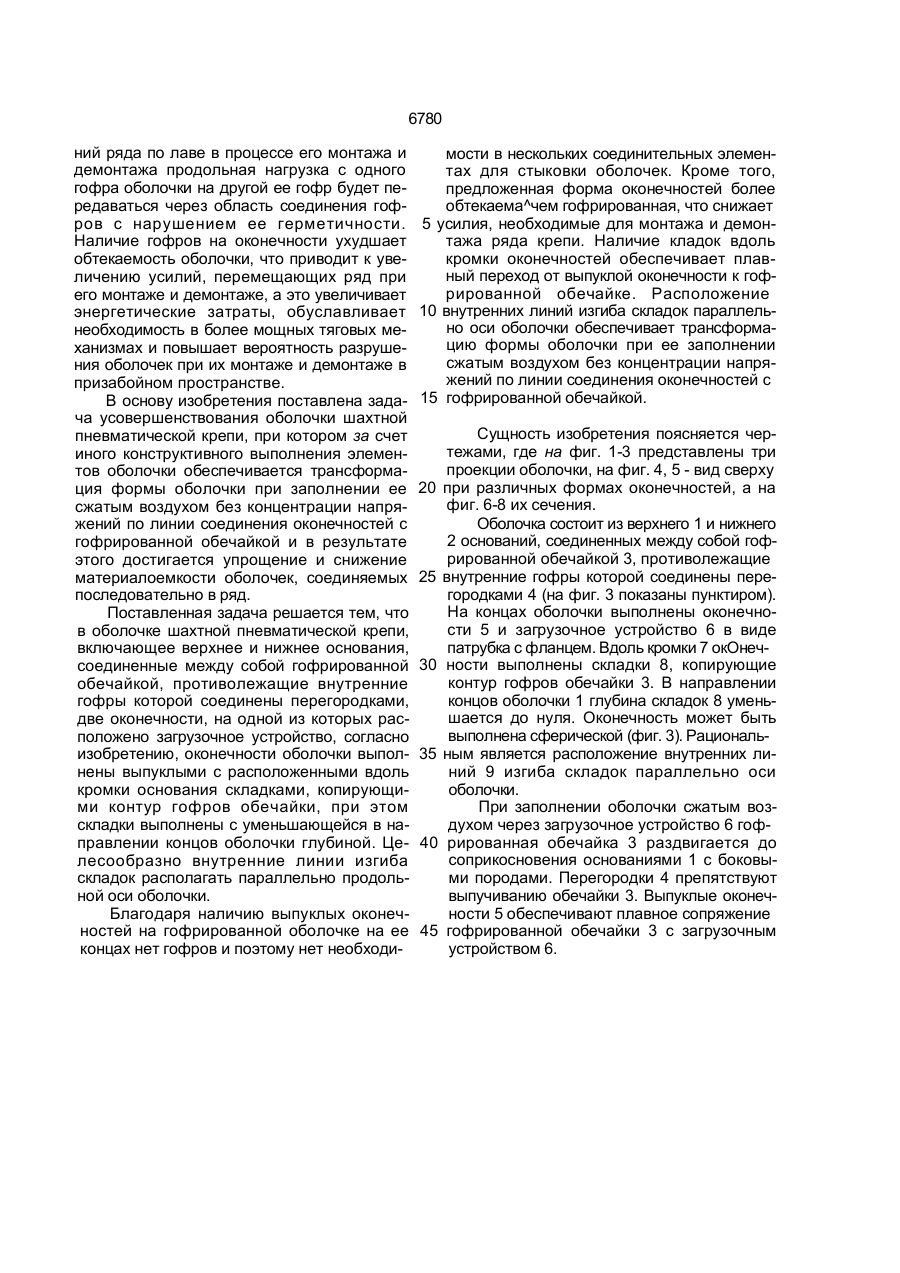

1. Оболочка шахтной пневматической крепи, включающая верхнее и нижнее основания, соединенные между собой гофрированной обечайкой, противолежащие внутренние гофры которой соединены перегородками, две оконечности, на одной из которых расположено загрузочное устройство, о т л и ч а ю щ а я с я тем, что оконечности оболочки выполнены выпуклыми с расположенными вдоль кромки основания складками, копирующими контур гофров обечайки, при этом складки выполнены с уменьшающейся в направлении концов оболочки глубиной. 2. Оболочка шахтной пневматической крепи по п. 1, о т л и ч а ю щ а я с я тем, что внутренние линии изгиба складок расположены параллельно продольной оси оболочки. Изобретение относится к горной промышленности, в частности, к оболочкам шахтной пневматической крепи, соединяемых последовательно в ряд, и может быть использовано при отработке пластовых месторождений полезных ископаемых. Известна симметричная относительно продольной и поперечной осей оболочка шахтной пневматической крепи [1], включающая цилиндрическую часть и фигурные оконечности. Недостатком однополостных оболочек является то, что при заданной ширине оболочки "а" их диаметр равен 2 а/П и раздвижность ограничена этой величиной. Наиболее близкой к объекту изобретения по технической сущности и достигаемому результату является оболочка шахтной пневматической крепи [2], включающая верхнее и нижнее основания, соединенные между собой гофрированной обечайкой, противоположные внутренние гофры которой соединены перегородками, и две оконечности, на одной из которых расположено загрузочное устройство. Конструкция этой оболочки рациональна для использования в качестве индивидуальной крепи, в частности, пневматического костра. При соединении их последовательно в ряд механизированной пневматической крепи возникают следующие проблемы. На каждом стыке оболочек необходимо установить соединительные элементы в количестве, равном числу гофров оболочки, соединить ими отдельно соответствующие гофры двух оболочек, иначе при перемеще С > о оо о 6780 ний ряда по лаве в процессе его монтажа и демонтажа продольная нагрузка с одного гофра оболочки на другой ее гофр будет передаваться через область соединения гофров с нарушением ее герметичности. Наличие гофров на оконечности ухудшает обтекаемость оболочки, что приводит к увеличению усилий, перемещающих ряд при его монтаже и демонтаже, а это увеличивает энергетические затраты, обуславливает необходимость в более мощных тяговых механизмах и повышает вероятность разрушения оболочек при их монтаже и демонтаже в призабойном пространстве. В основу изобретения поставлена задача усовершенствования оболочки шахтной пневматической крепи, при котором за счет иного конструктивного выполнения элементов оболочки обеспечивается трансформация формы оболочки при заполнении ее сжатым воздухом без концентрации напряжений по линии соединения оконечностей с гофрированной обечайкой и в результате этого достигается упрощение и снижение материалоемкости оболочек, соединяемых последовательно в ряд. Поставленная задача решается тем, что в оболочке шахтной пневматической крепи, включающее верхнее и нижнее основания, соединенные между собой гофрированной обечайкой, противолежащие внутренние гофры которой соединены перегородками, две оконечности, на одной из которых расположено загрузочное устройство, согласно изобретению, оконечности оболочки выполнены выпуклыми с расположенными вдоль кромки основания складками, копирующими контур гофров обечайки, при этом складки выполнены с уменьшающейся в направлении концов оболочки глубиной. Целесообразно внутренние линии изгиба складок располагать параллельно продольной оси оболочки. Благодаря наличию выпуклых оконечностей на гофрированной оболочке на ее концах нет гофров и поэтому нет необходи мости в нескольких соединительных элементах для стыковки оболочек. Кроме того, предложенная форма оконечностей более обтекаема^чем гофрированная, что снижает 5 усилия, необходимые для монтажа и демонтажа ряда крепи. Наличие кладок вдоль кромки оконечностей обеспечивает плавный переход от выпуклой оконечности к гофрированной обечайке. Расположение 10 внутренних линий изгиба складок параллельно оси оболочки обеспечивает трансформацию формы оболочки при ее заполнении сжатым воздухом без концентрации напряжений по линии соединения оконечностей с 15 гофрированной обечайкой. Сущность изобретения поясняется чертежами, где на фиг. 1-3 представлены три проекции оболочки, на фиг. 4, 5 - вид сверху 20 при различных формах оконечностей, а на фиг. 6-8 их сечения. Оболочка состоит из верхнего 1 и нижнего 2 оснований, соединенных между собой гофрированной обечайкой 3, противолежащие 25 внутренние гофры которой соединены перегородками 4 (на фиг. 3 показаны пунктиром). На концах оболочки выполнены оконечности 5 и загрузочное устройство 6 в виде патрубка с фланцем. Вдоль кромки 7 окОнеч30 ности выполнены складки 8, копирующие контур гофров обечайки 3. В направлении концов оболочки 1 глубина складок 8 уменьшается до нуля. Оконечность может быть выполнена сферической (фиг. 3). Рациональ35 ным является расположение внутренних линий 9 изгиба складок параллельно оси оболочки. При заполнении оболочки сжатым воздухом через загрузочное устройство 6 гоф40 рированная обечайка 3 раздвигается до соприкосновения основаниями 1 с боковыми породами. Перегородки 4 препятствуют выпучиванию обечайки 3. Выпуклые оконечности 5 обеспечивают плавное сопряжение 45 гофрированной обечайки 3 с загрузочным устройством 6. д г*ч 0919 9vs 6780
