Приводний барабан

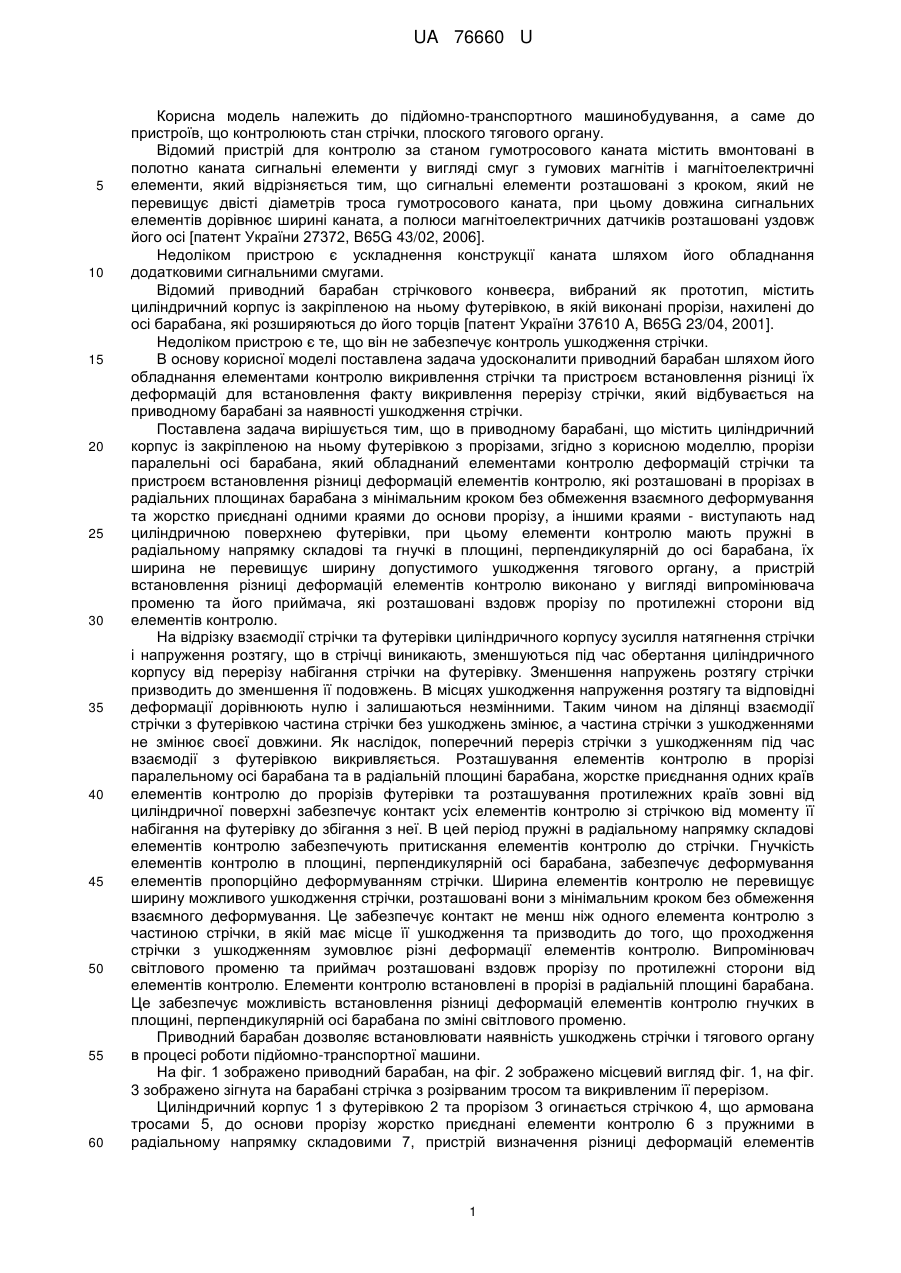

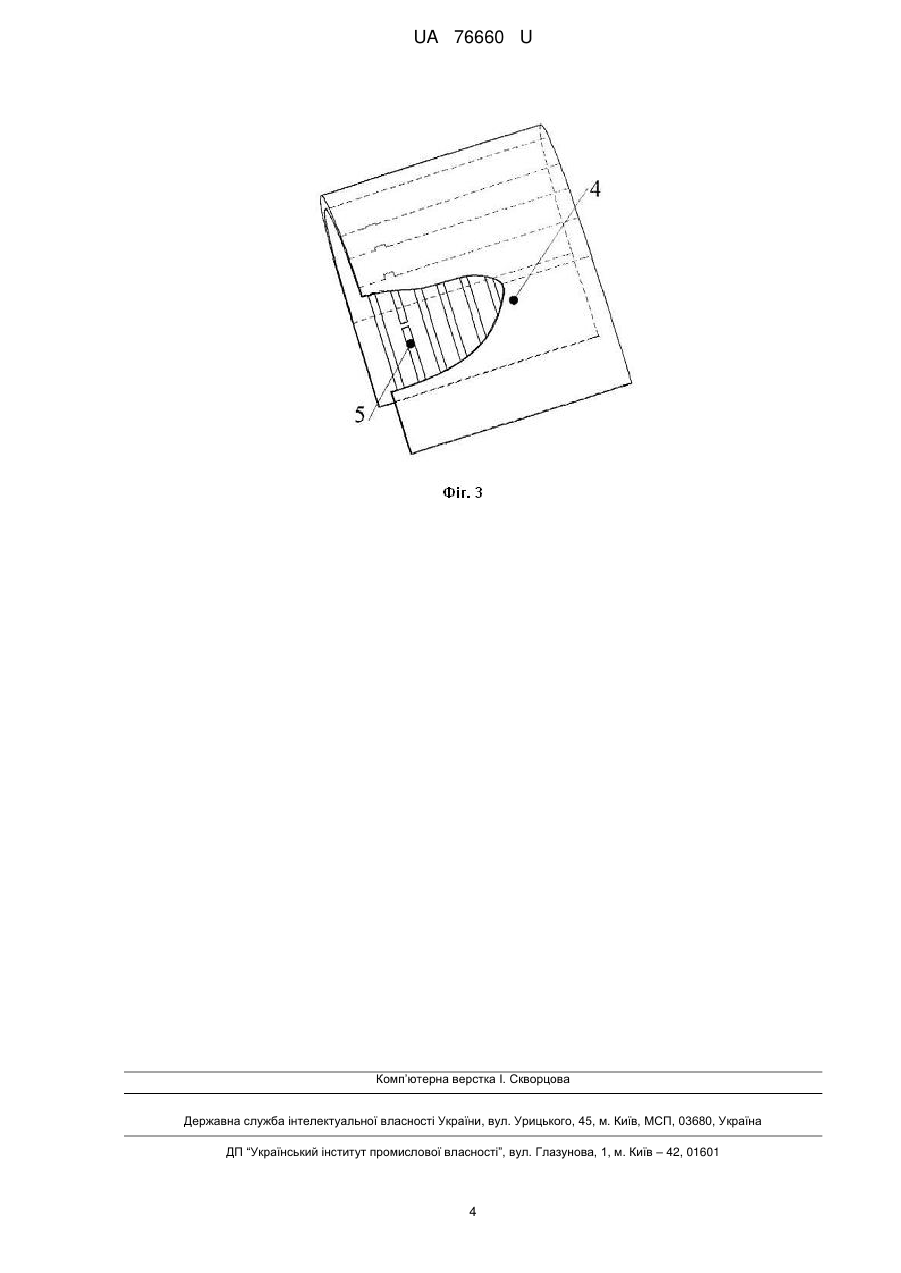

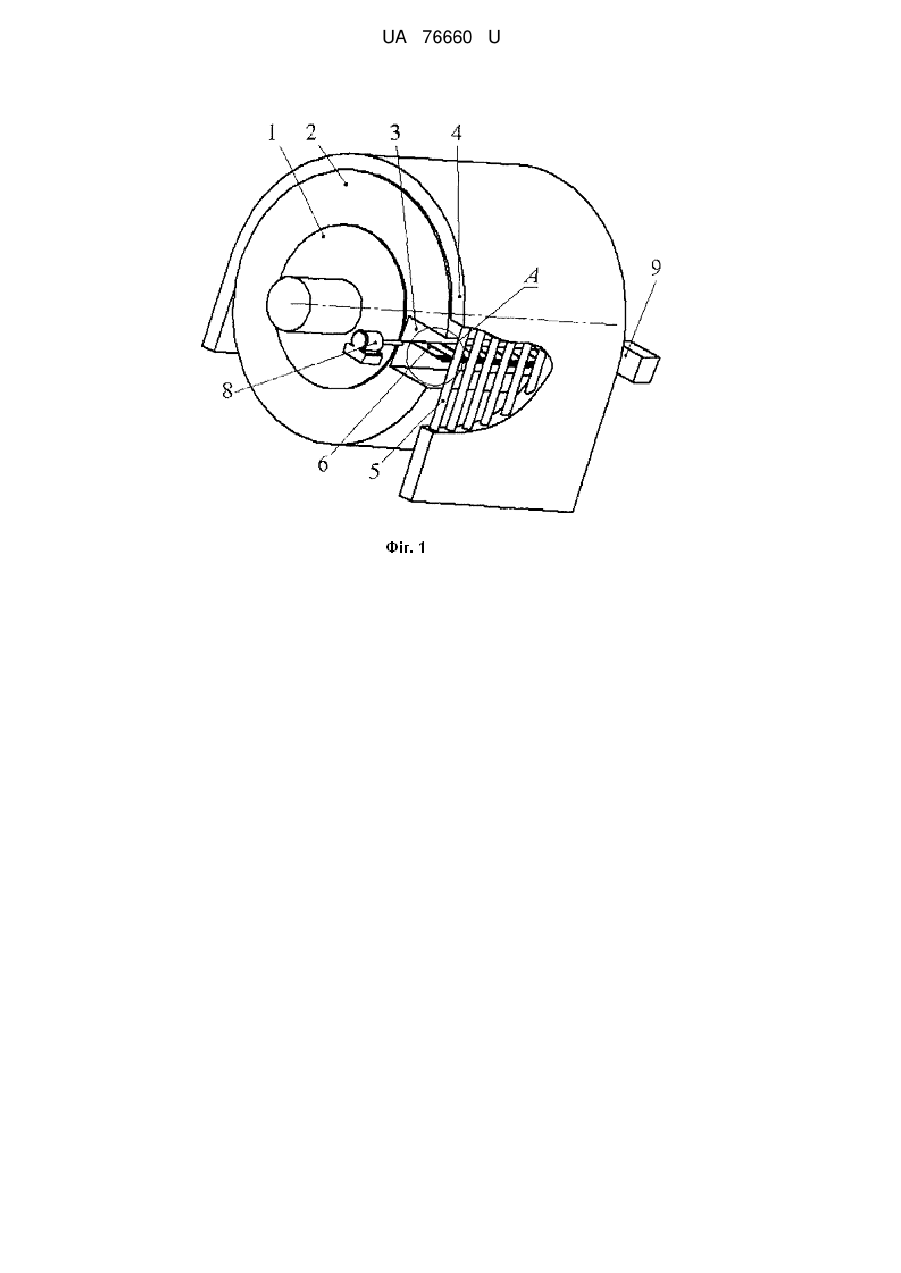

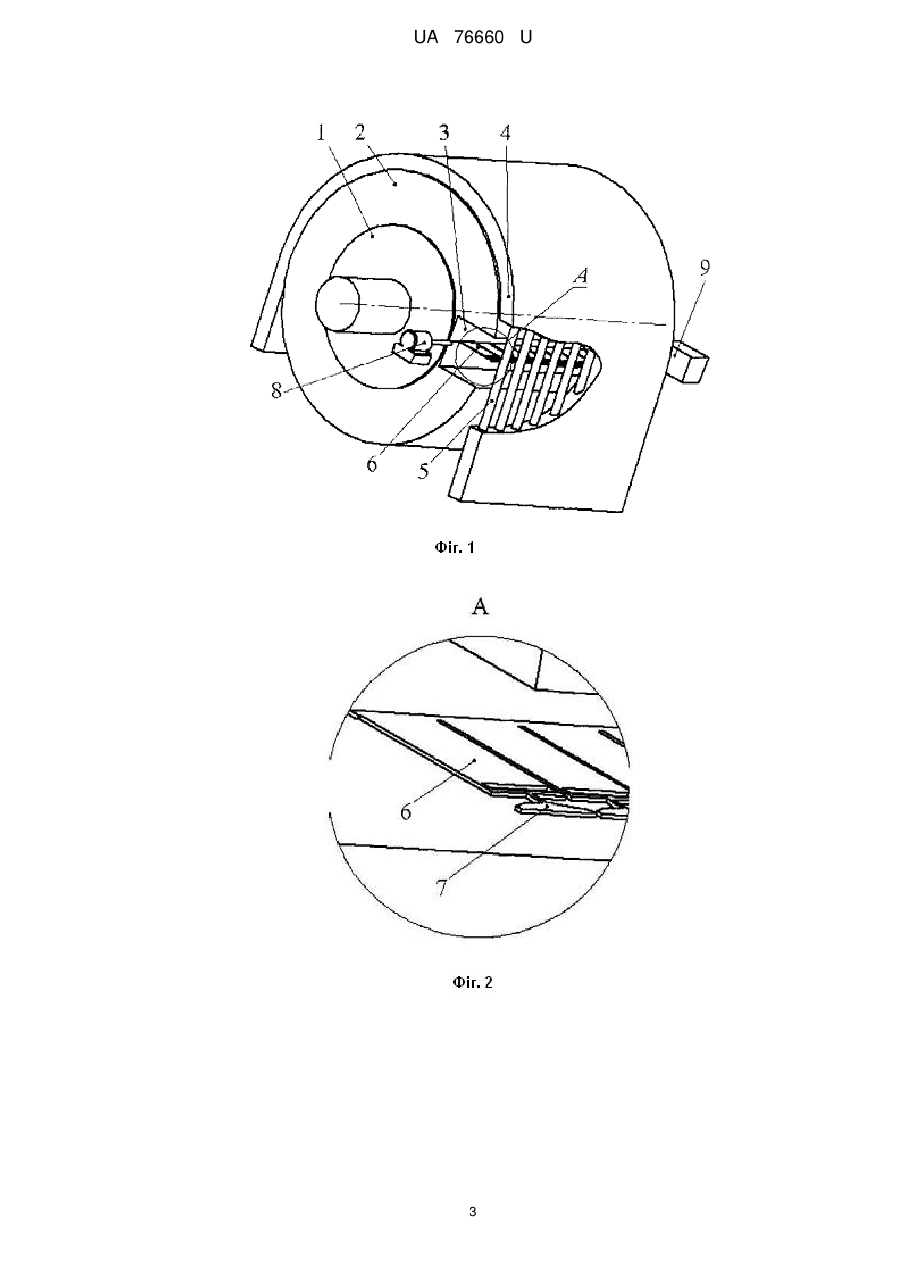

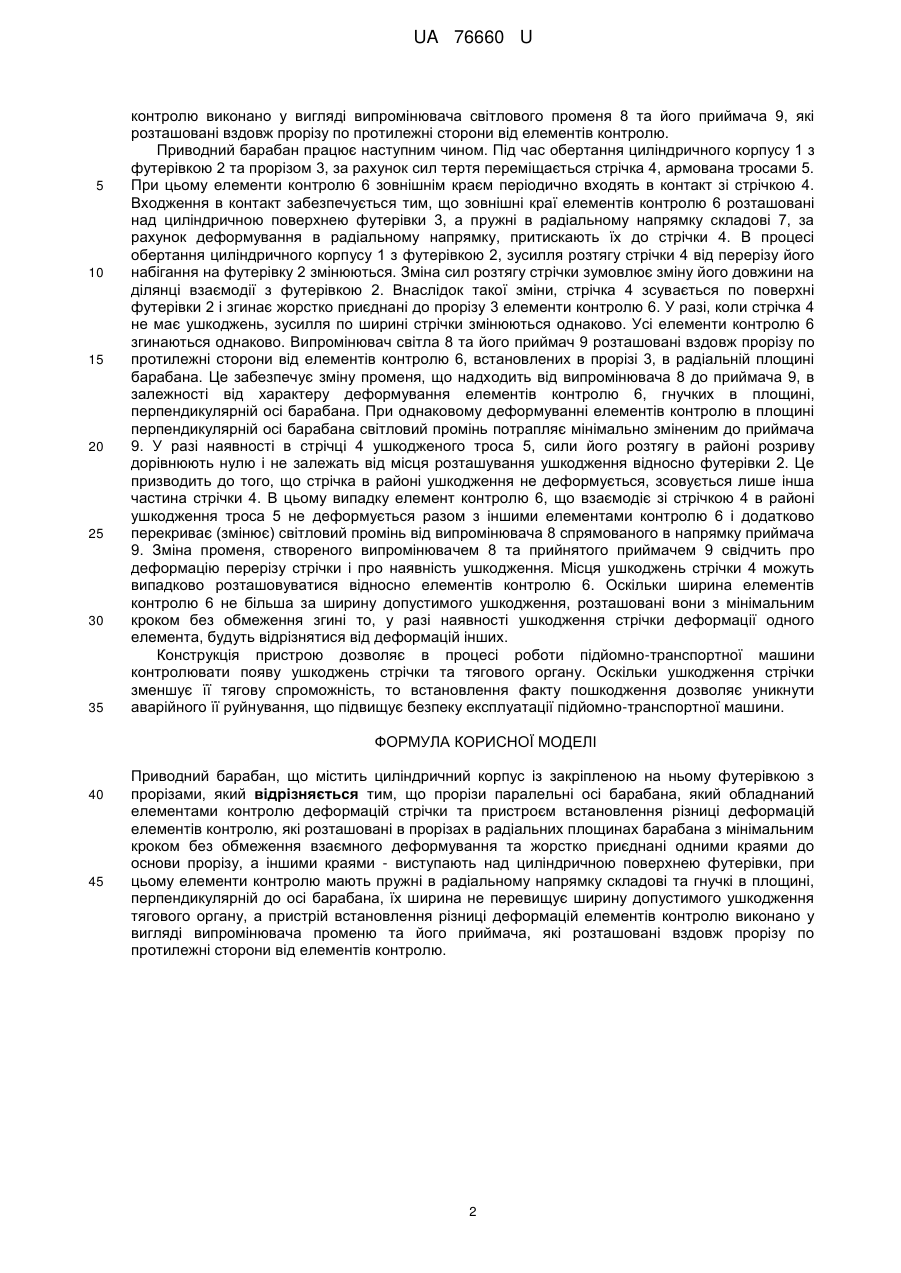

Реферат: UA 76660 U UA 76660 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до підйомно-транспортного машинобудування, а саме до пристроїв, що контролюють стан стрічки, плоского тягового органу. Відомий пристрій для контролю за станом гумотросового каната містить вмонтовані в полотно каната сигнальні елементи у вигляді смуг з гумових магнітів і магнітоелектричні елементи, який відрізняється тим, що сигнальні елементи розташовані з кроком, який не перевищує двісті діаметрів троса гумотросового каната, при цьому довжина сигнальних елементів дорівнює ширині каната, а полюси магнітоелектричних датчиків розташовані уздовж його осі [патент України 27372, B65G 43/02, 2006]. Недоліком пристрою є ускладнення конструкції каната шляхом його обладнання додатковими сигнальними смугами. Відомий приводний барабан стрічкового конвеєра, вибраний як прототип, містить циліндричний корпус із закріпленою на ньому футерівкою, в якій виконані прорізи, нахилені до осі барабана, які розширяються до його торців [патент України 37610 A, B65G 23/04, 2001]. Недоліком пристрою є те, що він не забезпечує контроль ушкодження стрічки. В основу корисної моделі поставлена задача удосконалити приводний барабан шляхом його обладнання елементами контролю викривлення стрічки та пристроєм встановлення різниці їх деформацій для встановлення факту викривлення перерізу стрічки, який відбувається на приводному барабані за наявності ушкодження стрічки. Поставлена задача вирішується тим, що в приводному барабані, що містить циліндричний корпус із закріпленою на ньому футерівкою з прорізами, згідно з корисною моделлю, прорізи паралельні осі барабана, який обладнаний елементами контролю деформацій стрічки та пристроєм встановлення різниці деформацій елементів контролю, які розташовані в прорізах в радіальних площинах барабана з мінімальним кроком без обмеження взаємного деформування та жорстко приєднані одними краями до основи прорізу, а іншими краями - виступають над циліндричною поверхнею футерівки, при цьому елементи контролю мають пружні в радіальному напрямку складові та гнучкі в площині, перпендикулярній до осі барабана, їх ширина не перевищує ширину допустимого ушкодження тягового органу, а пристрій встановлення різниці деформацій елементів контролю виконано у вигляді випромінювача променю та його приймача, які розташовані вздовж прорізу по протилежні сторони від елементів контролю. На відрізку взаємодії стрічки та футерівки циліндричного корпусу зусилля натягнення стрічки і напруження розтягу, що в стрічці виникають, зменшуються під час обертання циліндричного корпусу від перерізу набігання стрічки на футерівку. Зменшення напружень розтягу стрічки призводить до зменшення її подовжень. В місцях ушкодження напруження розтягу та відповідні деформації дорівнюють нулю і залишаються незмінними. Таким чином на ділянці взаємодії стрічки з футерівкою частина стрічки без ушкоджень змінює, а частина стрічки з ушкодженнями не змінює своєї довжини. Як наслідок, поперечний переріз стрічки з ушкодженням під час взаємодії з футерівкою викривляється. Розташування елементів контролю в прорізі паралельному осі барабана та в радіальній площині барабана, жорстке приєднання одних країв елементів контролю до прорізів футерівки та розташування протилежних країв зовні від циліндричної поверхні забезпечує контакт усіх елементів контролю зі стрічкою від моменту її набігання на футерівку до збігання з неї. В цей період пружні в радіальному напрямку складові елементів контролю забезпечують притискання елементів контролю до стрічки. Гнучкість елементів контролю в площині, перпендикулярній осі барабана, забезпечує деформування елементів пропорційно деформуванням стрічки. Ширина елементів контролю не перевищує ширину можливого ушкодження стрічки, розташовані вони з мінімальним кроком без обмеження взаємного деформування. Це забезпечує контакт не менш ніж одного елемента контролю з частиною стрічки, в якій має місце її ушкодження та призводить до того, що проходження стрічки з ушкодженням зумовлює різні деформації елементів контролю. Випромінювач світлового променю та приймач розташовані вздовж прорізу по протилежні сторони від елементів контролю. Елементи контролю встановлені в прорізі в радіальній площині барабана. Це забезпечує можливість встановлення різниці деформацій елементів контролю гнучких в площині, перпендикулярній осі барабана по зміні світлового променю. Приводний барабан дозволяє встановлювати наявність ушкоджень стрічки і тягового органу в процесі роботи підйомно-транспортної машини. На фіг. 1 зображено приводний барабан, на фіг. 2 зображено місцевий вигляд фіг. 1, на фіг. 3 зображено зігнута на барабані стрічка з розірваним тросом та викривленим її перерізом. Циліндричний корпус 1 з футерівкою 2 та прорізом 3 огинається стрічкою 4, що армована тросами 5, до основи прорізу жорстко приєднані елементи контролю 6 з пружними в радіальному напрямку складовими 7, пристрій визначення різниці деформацій елементів 1 UA 76660 U 5 10 15 20 25 30 35 контролю виконано у вигляді випромінювача світлового променя 8 та його приймача 9, які розташовані вздовж прорізу по протилежні сторони від елементів контролю. Приводний барабан працює наступним чином. Під час обертання циліндричного корпусу 1 з футерівкою 2 та прорізом 3, за рахунок сил тертя переміщається стрічка 4, армована тросами 5. При цьому елементи контролю 6 зовнішнім краєм періодично входять в контакт зі стрічкою 4. Входження в контакт забезпечується тим, що зовнішні краї елементів контролю 6 розташовані над циліндричною поверхнею футерівки 3, а пружні в радіальному напрямку складові 7, за рахунок деформування в радіальному напрямку, притискають їх до стрічки 4. В процесі обертання циліндричного корпусу 1 з футерівкою 2, зусилля розтягу стрічки 4 від перерізу його набігання на футерівку 2 змінюються. Зміна сил розтягу стрічки зумовлює зміну його довжини на ділянці взаємодії з футерівкою 2. Внаслідок такої зміни, стрічка 4 зсувається по поверхні футерівки 2 і згинає жорстко приєднані до прорізу 3 елементи контролю 6. У разі, коли стрічка 4 не має ушкоджень, зусилля по ширині стрічки змінюються однаково. Усі елементи контролю 6 згинаються однаково. Випромінювач світла 8 та його приймач 9 розташовані вздовж прорізу по протилежні сторони від елементів контролю 6, встановлених в прорізі 3, в радіальній площині барабана. Це забезпечує зміну променя, що надходить від випромінювача 8 до приймача 9, в залежності від характеру деформування елементів контролю 6, гнучких в площині, перпендикулярній осі барабана. При однаковому деформуванні елементів контролю в площині перпендикулярній осі барабана світловий промінь потрапляє мінімально зміненим до приймача 9. У разі наявності в стрічці 4 ушкодженого троса 5, сили його розтягу в районі розриву дорівнюють нулю і не залежать від місця розташування ушкодження відносно футерівки 2. Це призводить до того, що стрічка в районі ушкодження не деформується, зсовується лише інша частина стрічки 4. В цьому випадку елемент контролю 6, що взаємодіє зі стрічкою 4 в районі ушкодження троса 5 не деформується разом з іншими елементами контролю 6 і додатково перекриває (змінює) світловий промінь від випромінювача 8 спрямованого в напрямку приймача 9. Зміна променя, створеного випромінювачем 8 та прийнятого приймачем 9 свідчить про деформацію перерізу стрічки і про наявність ушкодження. Місця ушкоджень стрічки 4 можуть випадково розташовуватися відносно елементів контролю 6. Оскільки ширина елементів контролю 6 не більша за ширину допустимого ушкодження, розташовані вони з мінімальним кроком без обмеження згині то, у разі наявності ушкодження стрічки деформації одного елемента, будуть відрізнятися від деформацій інших. Конструкція пристрою дозволяє в процесі роботи підйомно-транспортної машини контролювати появу ушкоджень стрічки та тягового органу. Оскільки ушкодження стрічки зменшує її тягову спроможність, то встановлення факту пошкодження дозволяє уникнути аварійного її руйнування, що підвищує безпеку експлуатації підйомно-транспортної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Приводний барабан, що містить циліндричний корпус із закріпленою на ньому футерівкою з прорізами, який відрізняється тим, що прорізи паралельні осі барабана, який обладнаний елементами контролю деформацій стрічки та пристроєм встановлення різниці деформацій елементів контролю, які розташовані в прорізах в радіальних площинах барабана з мінімальним кроком без обмеження взаємного деформування та жорстко приєднані одними краями до основи прорізу, а іншими краями - виступають над циліндричною поверхнею футерівки, при цьому елементи контролю мають пружні в радіальному напрямку складові та гнучкі в площині, перпендикулярній до осі барабана, їх ширина не перевищує ширину допустимого ушкодження тягового органу, а пристрій встановлення різниці деформацій елементів контролю виконано у вигляді випромінювача променю та його приймача, які розташовані вздовж прорізу по протилежні сторони від елементів контролю. 2 UA 76660 U 3 UA 76660 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
