Маркіза

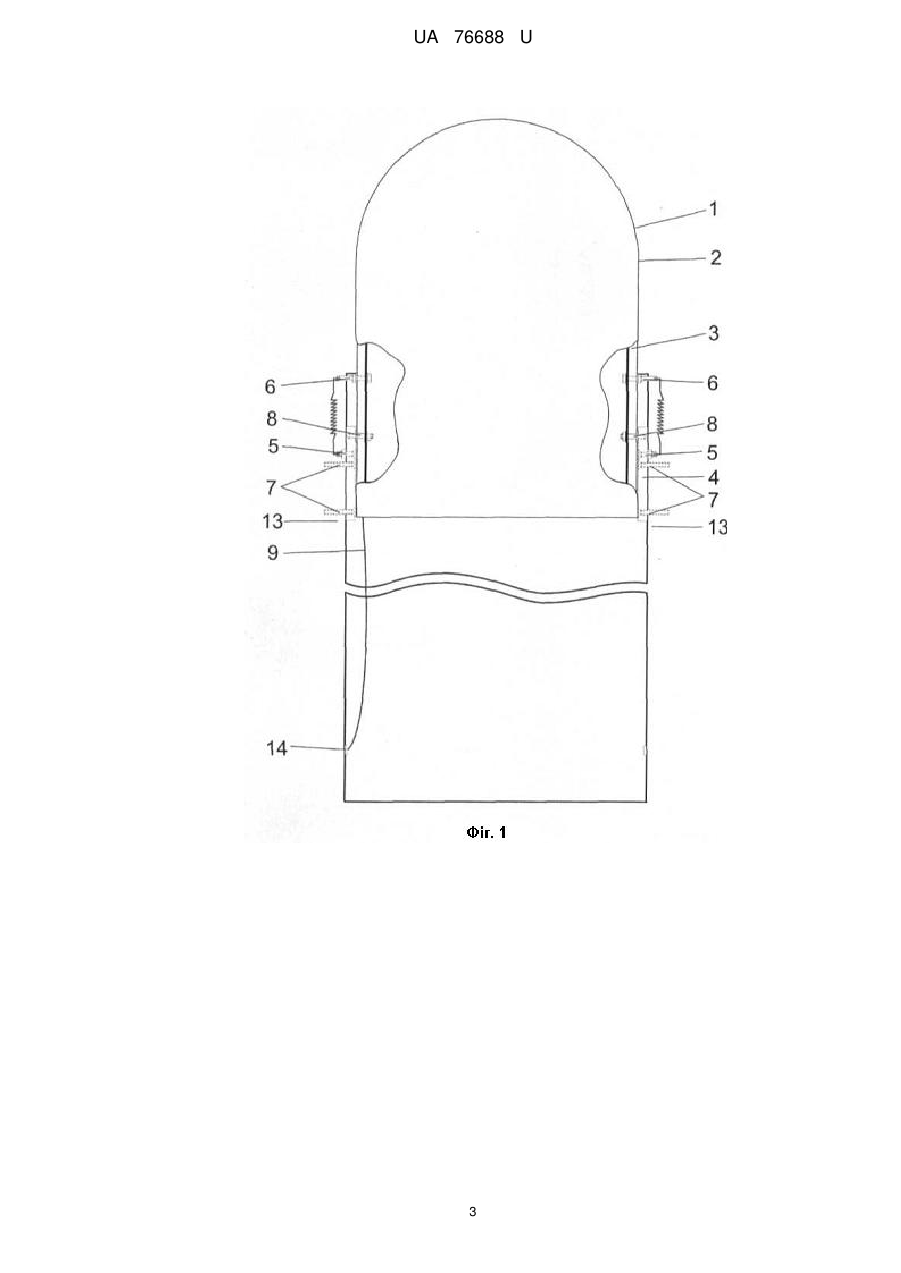

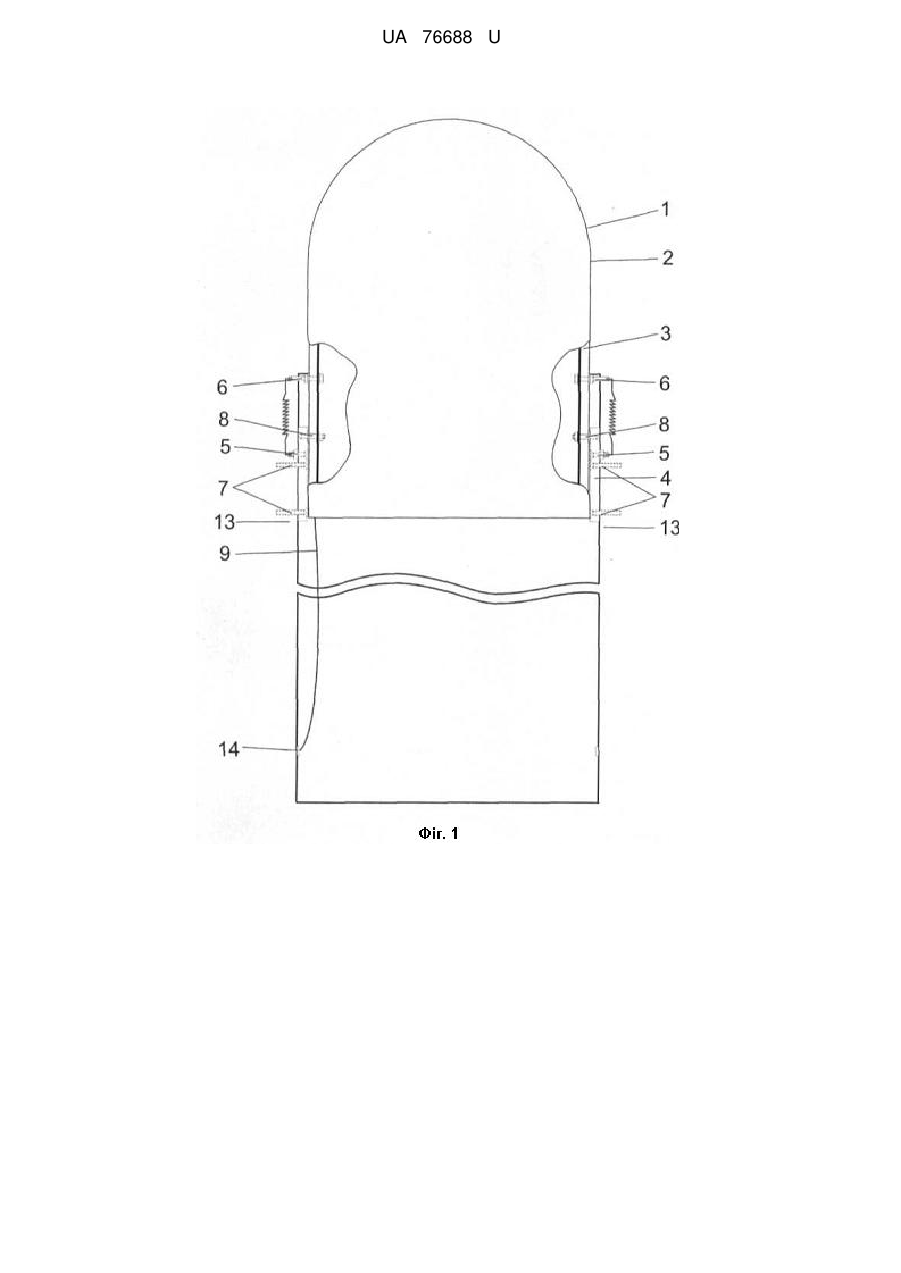

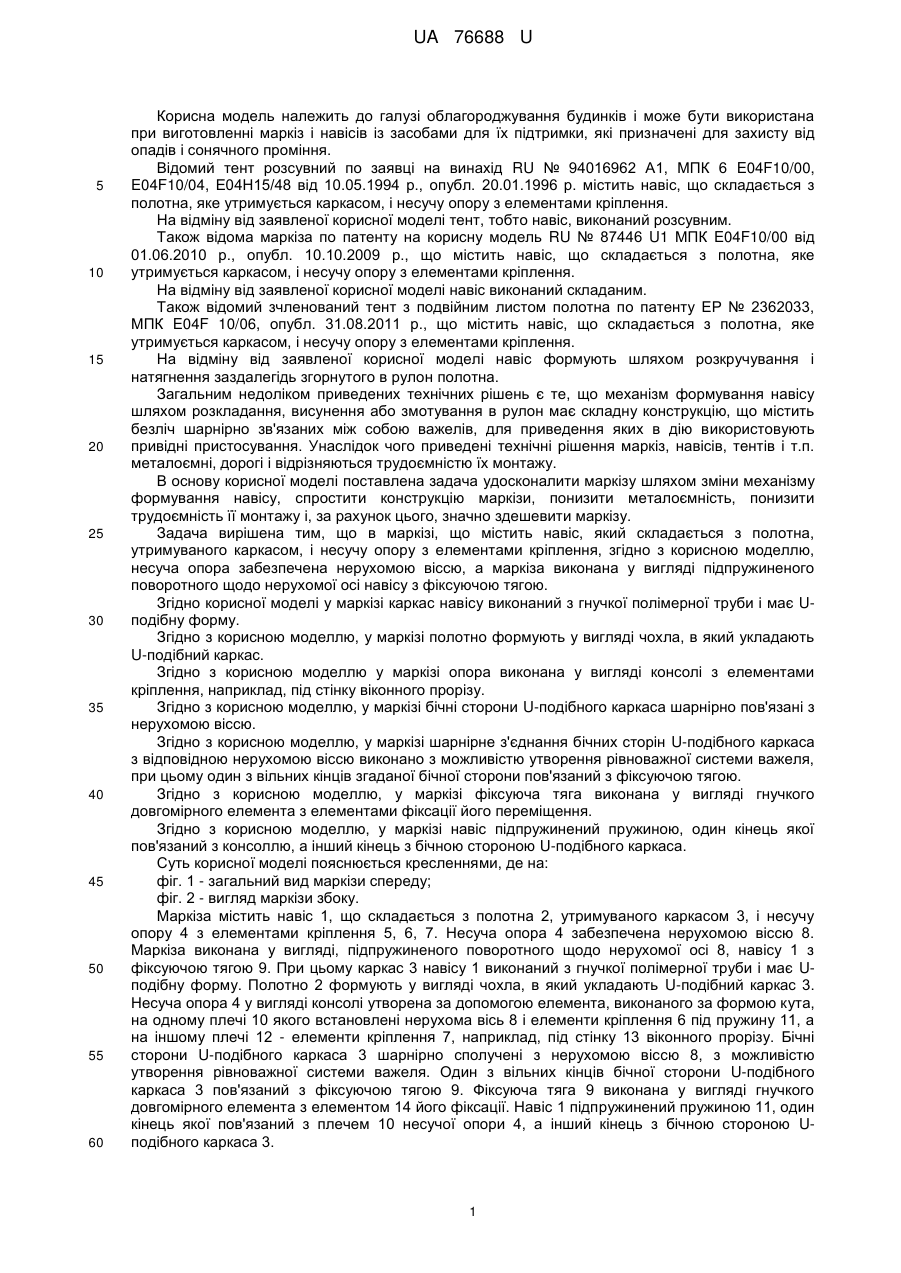

Реферат: Маркіза містить навіс, який складається з полотна, утримуваного каркасом, і несучу опору з елементами кріплення. Несуча опора забезпечена нерухомою віссю, а маркіза виконана у вигляді підпружиненого поворотного щодо нерухомої осі навісу з фіксуючою тягою. UA 76688 U (12) UA 76688 U UA 76688 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі облагороджування будинків і може бути використана при виготовленні маркіз і навісів із засобами для їх підтримки, які призначені для захисту від опадів і сонячного проміння. Відомий тент розсувний по заявці на винахід RU № 94016962 А1, МПК 6 E04F10/00, E04F10/04, Е04Н15/48 від 10.05.1994 р., опубл. 20.01.1996 р. містить навіс, що складається з полотна, яке утримується каркасом, і несучу опору з елементами кріплення. На відміну від заявленої корисної моделі тент, тобто навіс, виконаний розсувним. Також відома маркіза по патенту на корисну модель RU № 87446 U1 МПК E04F10/00 від 01.06.2010 р., опубл. 10.10.2009 р., що містить навіс, що складається з полотна, яке утримується каркасом, і несучу опору з елементами кріплення. На відміну від заявленої корисної моделі навіс виконаний складаним. Також відомий зчленований тент з подвійним листом полотна по патенту ЕР № 2362033, МПК E04F 10/06, опубл. 31.08.2011 р., що містить навіс, що складається з полотна, яке утримується каркасом, і несучу опору з елементами кріплення. На відміну від заявленої корисної моделі навіс формують шляхом розкручування і натягнення заздалегідь згорнутого в рулон полотна. Загальним недоліком приведених технічних рішень є те, що механізм формування навісу шляхом розкладання, висунення або змотування в рулон має складну конструкцію, що містить безліч шарнірно зв'язаних між собою важелів, для приведення яких в дію використовують привідні пристосування. Унаслідок чого приведені технічні рішення маркіз, навісів, тентів і т.п. металоємні, дорогі і відрізняються трудоємністю їх монтажу. В основу корисної моделі поставлена задача удосконалити маркізу шляхом зміни механізму формування навісу, спростити конструкцію маркізи, понизити металоємність, понизити трудоємність її монтажу і, за рахунок цього, значно здешевити маркізу. Задача вирішена тим, що в маркізі, що містить навіс, який складається з полотна, утримуваного каркасом, і несучу опору з елементами кріплення, згідно з корисною моделлю, несуча опора забезпечена нерухомою віссю, а маркіза виконана у вигляді підпружиненого поворотного щодо нерухомої осі навісу з фіксуючою тягою. Згідно корисної моделі у маркізі каркас навісу виконаний з гнучкої полімерної труби і має Uподібну форму. Згідно з корисною моделлю, у маркізі полотно формують у вигляді чохла, в який укладають U-подібний каркас. Згідно з корисною моделлю у маркізі опора виконана у вигляді консолі з елементами кріплення, наприклад, під стінку віконного прорізу. Згідно з корисною моделлю, у маркізі бічні сторони U-подібного каркаса шарнірно пов'язані з нерухомою віссю. Згідно з корисною моделлю, у маркізі шарнірне з'єднання бічних сторін U-подібного каркаса з відповідною нерухомою віссю виконано з можливістю утворення рівноважної системи важеля, при цьому один з вільних кінців згаданої бічної сторони пов'язаний з фіксуючою тягою. Згідно з корисною моделлю, у маркізі фіксуюча тяга виконана у вигляді гнучкого довгомірного елемента з елементами фіксації його переміщення. Згідно з корисною моделлю, у маркізі навіс підпружинений пружиною, один кінець якої пов'язаний з консоллю, а інший кінець з бічною стороною U-подібного каркаса. Суть корисної моделі пояснюється кресленнями, де на: фіг. 1 - загальний вид маркізи спереду; фіг. 2 - вигляд маркізи збоку. Маркіза містить навіс 1, що складається з полотна 2, утримуваного каркасом 3, і несучу опору 4 з елементами кріплення 5, 6, 7. Несуча опора 4 забезпечена нерухомою віссю 8. Маркіза виконана у вигляді, підпружиненого поворотного щодо нерухомої осі 8, навісу 1 з фіксуючою тягою 9. При цьому каркас 3 навісу 1 виконаний з гнучкої полімерної труби і має Uподібну форму. Полотно 2 формують у вигляді чохла, в який укладають U-подібний каркас 3. Несуча опора 4 у вигляді консолі утворена за допомогою елемента, виконаного за формою кута, на одному плечі 10 якого встановлені нерухома вісь 8 і елементи кріплення 6 під пружину 11, а на іншому плечі 12 - елементи кріплення 7, наприклад, під стінку 13 віконного прорізу. Бічні сторони U-подібного каркаса 3 шарнірно сполучені з нерухомою віссю 8, з можливістю утворення рівноважної системи важеля. Один з вільних кінців бічної сторони U-подібного каркаса 3 пов'язаний з фіксуючою тягою 9. Фіксуюча тяга 9 виконана у вигляді гнучкого довгомірного елемента з елементом 14 його фіксації. Навіс 1 підпружинений пружиною 11, один кінець якої пов'язаний з плечем 10 несучої опори 4, а інший кінець з бічною стороною Uподібного каркаса 3. 1 UA 76688 U 5 10 15 20 25 Відомості, що підтверджують можливість здійснення корисної моделі. Товарний вид маркізи представлений в зборі і містить підпружинений навіс 1, шарнірно пов'язаний з нерухомою віссю 8 несучої опори 4, і фіксуючу тягу 9. Маркізу в зборі заздалегідь встановлюють в потрібному місці, наприклад над вікном так, щоб навіс 1 захищав поверхню вікна від променів сонця. Потім плечі 12 кутів, тобто несучих опор 4, прикладають відповідно до бічних стінок 13 прорізу вікна і фіксують їх за допомогою елементів кріплення 7, наприклад дюбелів. На зовнішньому укосі віконного прорізу готують відповідний елемент для закріплення фіксуючої тяги 9. На цьому монтаж маркізи завершується. Для установки і фіксації навісу 1, у вигляді U-подібного каркаса 3, з полотном 2 в визначене положення, до фіксуючої тяги 9 прикладають зусилля, направлене в протилежну сторону від навісу. Навіс 1 починає повертатися навколо нерухомої осі 8. Поворот навісу 1 проводять до досягнення їм визначеного положення, при якому забезпечується ефективність захисту від променів сонця і комфортність. Після чого тягу 9 фіксують за допомогою елемента 14, виконаного, наприклад, у вигляді кільця з гачком, які відповідно розміщені на довгомірному гнучкому елементі, тобто тязі 9 і на зовнішньому укосі віконного прорізу. Завдяки тому, що шарнірне з'єднання в бічній стороні U-подібного каркаса 3 навісу 1 виконано з можливістю утворення рівноважної системи важеля, для повороту навісу 1 навколо нерухомої осі 8 на несучій опорі 4 достатньо зусилля руки. Для повернення навісу 1 в початкове, тобто неробоче положення, тягу 9 звільняють від фіксації 14 і навіс 1 під дією стискаючого зусилля пружини 11, повертається в протилежну сторону до упора в стіну будівлі над вікном. Поворот навісу вгору щодо нерухомої осі 8 забезпечується відповідною установкою пружини 11, яка одним кінцем сполучена з бічною стороною U-подібного каркаса 3, а іншим кінцем сполучена з плечем 10 несучої опори 4. Як елементи кріплення 5, 6 кінців пружини використовують болт з гайкою. Пружину 11 підбирають такою пружністю, щоб повернення навісу 1 в початкове, тобто неробоче положення, здійснювалось автоматично від незначного вітрового навантаження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Маркіза, що містить навіс, який складається з полотна, утримуваного каркасом, і несучу опору з елементами кріплення, яка відрізняється тим, що несуча опора забезпечена нерухомою віссю, а маркіза виконана у вигляді підпружиненого поворотного щодо нерухомої осі навісу з фіксуючою тягою. 2. Маркіза за п. 1, яка відрізняється тим, що каркас навісу виконаний з гнучкої полімерної труби і має U-подібну форму. 3. Маркіза за пп. 1, 2, яка відрізняється тим, що полотно формують у вигляді чохла, в який укладають U-подібний каркас. 4. Маркіза за п. 1, яка відрізняється тим, що несуча опора виконана у вигляді консолі з елементами кріплення, наприклад, під стінку віконного прорізу. 5. Маркіза за пп. 1, 2, яка відрізняється тим, що бічні сторони U-подібного каркаса шарнірно пов'язані з нерухомою віссю. 6. Маркіза за пп. 1, 2, і 5, яка відрізняється тим, що шарнірне з'єднання бічних сторін Uподібного каркаса з відповідною нерухомою віссю виконано з можливістю утворення рівноважної системи важеля, при цьому один з вільних кінців згаданої бічної сторони пов'язаний з фіксуючою тягою. 7. Маркіза за пп. 1, 6, яка відрізняється тим, що фіксуюча тяга виконана у вигляді гнучкого довгомірного елемента з елементами фіксації його переміщення. 8. Маркіза за пп. 1, 2, 3, 4, 5, 6, 7, яка відрізняється тим, що навіс підпружинений пружиною, один кінець якої пов'язаний з консоллю, а інший кінець з бічною стороною U-подібного каркаса. 2 UA 76688 U 3 UA 76688 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
