Механізм натискного вмикання за допомогою коливної клавіші електричних органів керування
Формула / Реферат

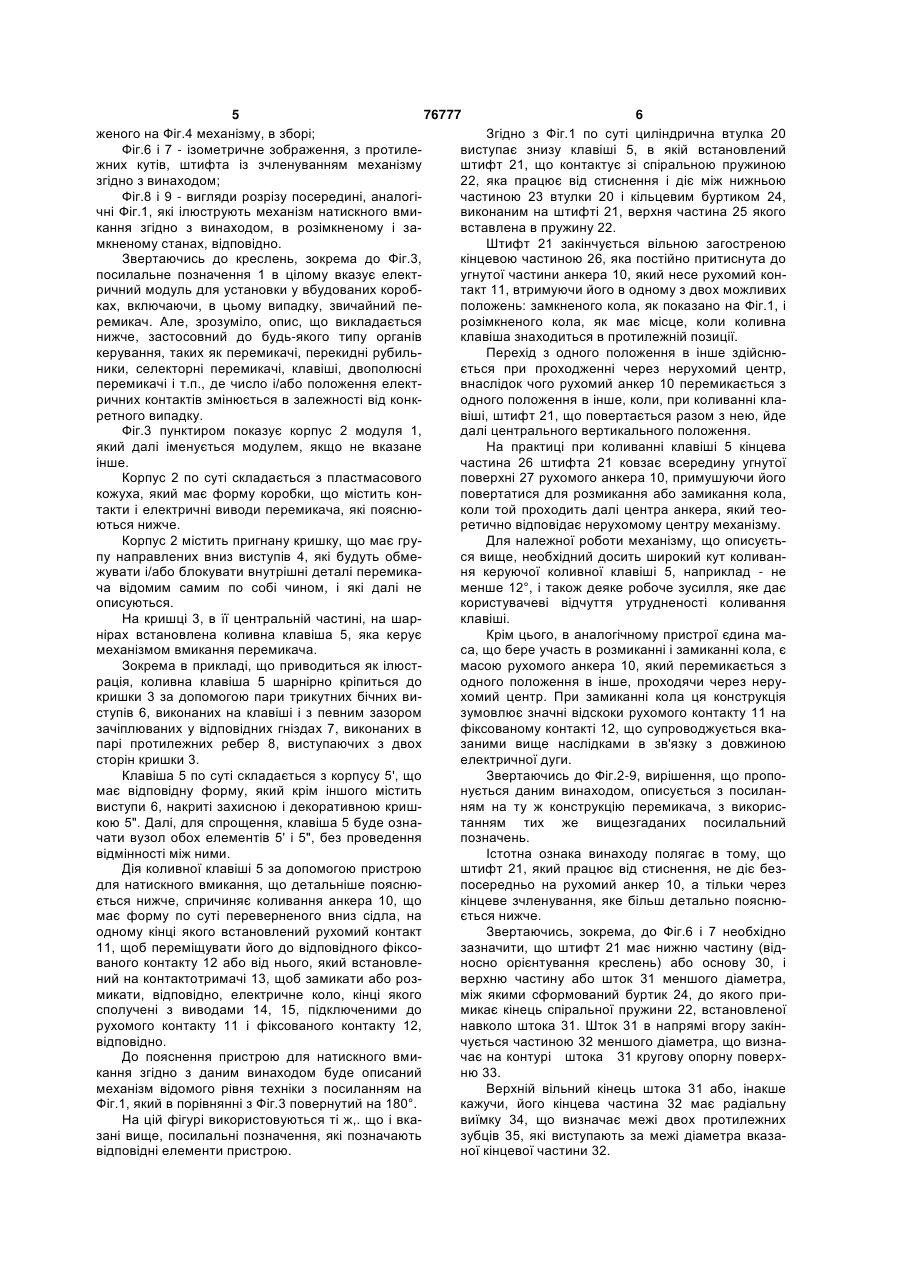

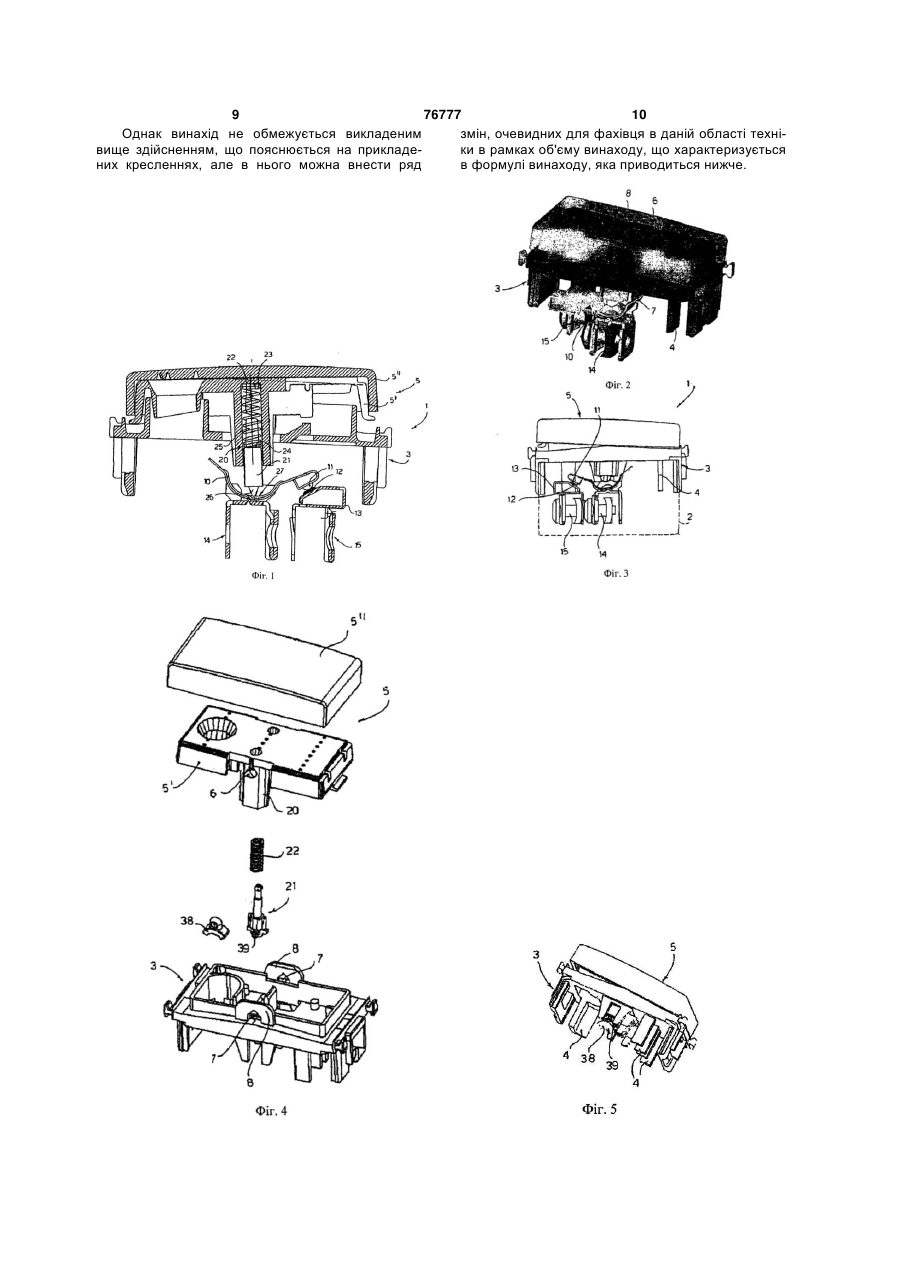

1. Механізм натискного вмикання за допомогою коливної клавіші (5) електричних органів керування, таких як перемикачі, перекидні рубильники, селекторні перемикачі і тому подібне, що містить щонайменше один фіксований контакт (12), що має відповідний контактотримач (13), сполучений з відповідним виводом (15), і щонайменше один відповідний рухомий контакт (11), виконаний на анкері (10), рухомо встановленому на опорі (48), яка електрично сполучена з відповідним виводом (14), причому вказаний механізм містить штифт (21), який встановлений між коливною клавішею (5) і рухомим анкером і здійснює натискання на рухомий анкер (10) за допомогою пружини (22) стиснення, яка діє при стисненні так, що поворот коливної клавіші (5) в будь-якому напрямі викликає відповідний поворот рухомого анкера (10) і, отже, розмикання або замикання електричного кола, сполученого з вказаними виводами (14, 15), для відведення рухомого контакту (11) від фіксованого контакту (12) або до нього, при цьому штифт (21) виконаний з можливістю впливу на рухомий анкер (10) за допомогою шарнірної головки або зчленування (38), який відрізняється тим, що зчленування (38) має форму вилки, дві гілки якої контактують з рухомим анкером (10) у точках, які по суті симетричні по відношенню до центра (46) анкера.

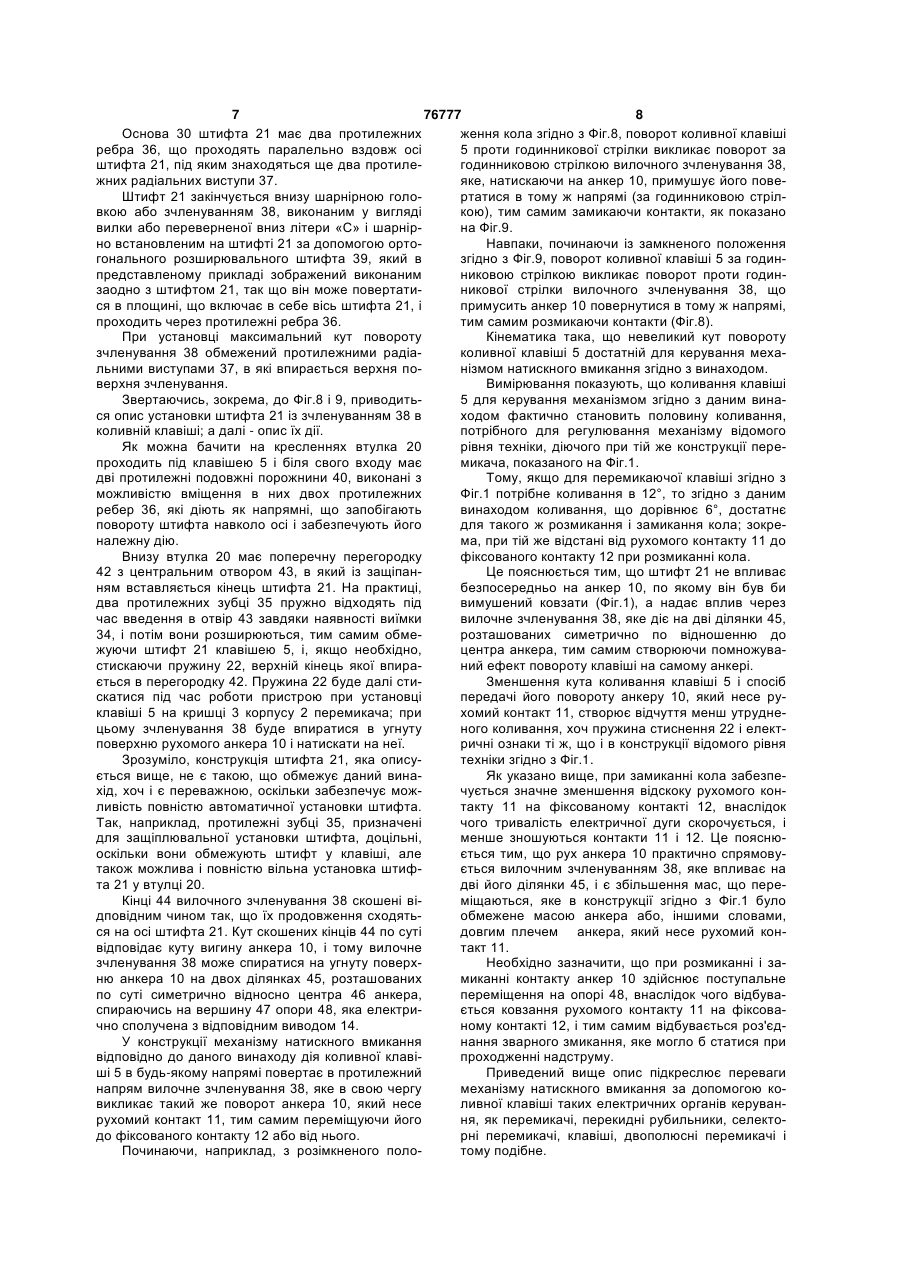

2. Механізм за п. 1, який відрізняється тим, що кінці (44) двох гілок вилочного зчленування (38) скошені по суті під тим же кутом, що і кривизна рухомого анкера (10), так, що між зчленуванням (38) і анкером (10) сформовані дві контактні ділянки (45), які по суті симетричні по відношенню до центра (46) анкера.
3. Механізм за будь-яким із попередніх пунктів, який відрізняється тим, що штифт (21) розташований з можливістю переміщення у втулці (20), яка виступає всередину від клавіші (5).

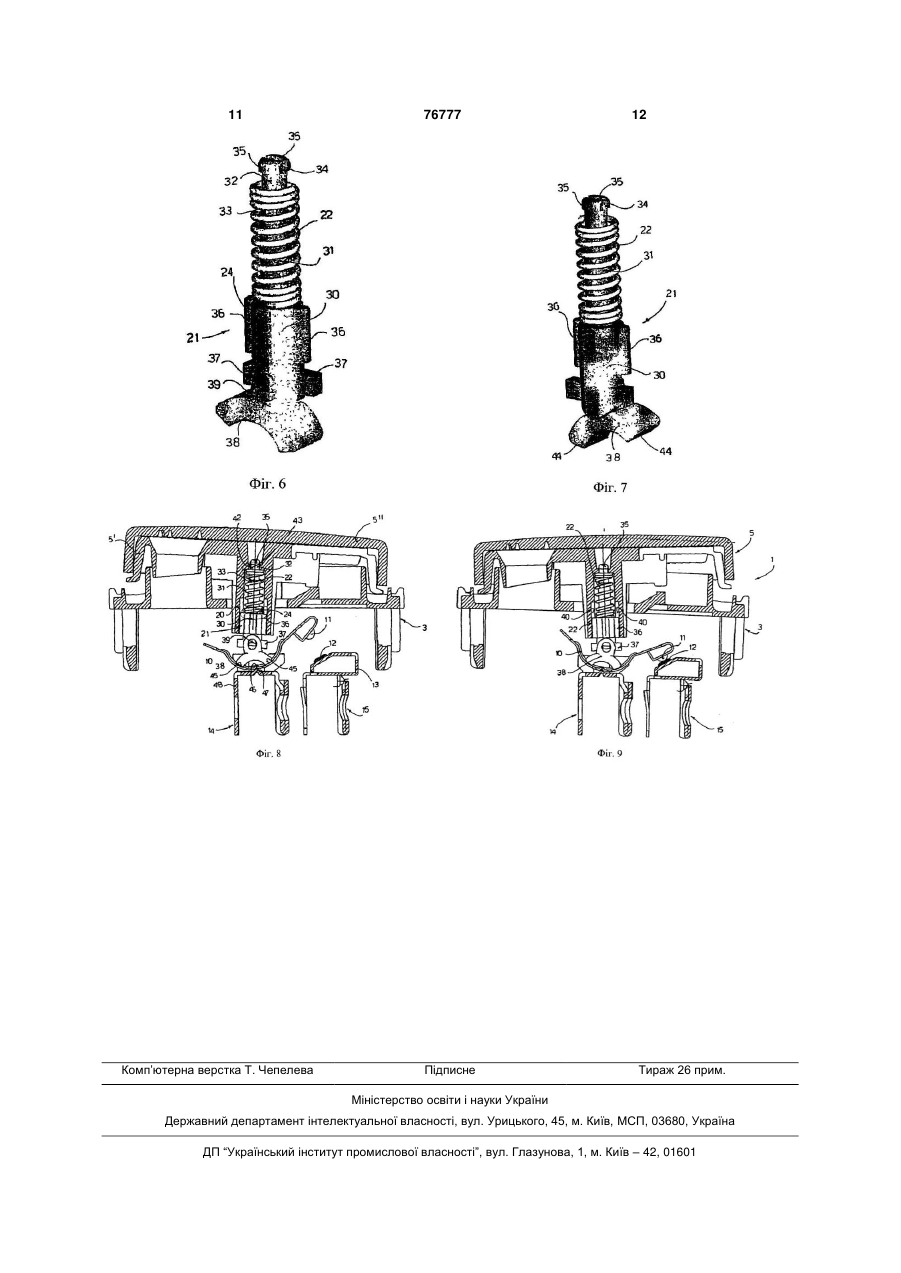

4. Механізм за п. 3, який відрізняється тим, що штифт (21) на верхньому кінці має пружні зубці (35) для зчеплення з поперечною перегородкою (42) втулки (20), яка має отвір (43), щоб обмежувати штифт (21) клавішею (5).
5. Механізм за п. 4, який відрізняється тим, що пружина (22) стиснення діє між перегородкою (42) і буртиком (24), який визначає межі частин (30, 31) штифта (21), що мають різні діаметри.
6. Механізм за будь-яким з попередніх пунктів, який відрізняється тим, що зчленування (38) установлене на штифті (21) за допомогою розширювального штифта (39), перпендикулярного штифту (21).
7. Механізм за будь-яким із попередніх пунктів, який відрізняється тим, що клавіша (5) встановлена з можливістю обмеження кута коливання переважно на величину близько 6°, що відповідає збільшеному повороту рухомого анкера (10).
8. Механізм за будь-яким із попередніх пунктів, який відрізняється тим, що в нижній частині штифта (21) виконані два протилежні радіальні виступи (37), з можливістю обмеження максимального кутового виходу зчленування (38) під час установлення.
9. Механізм за будь-яким з попередніх пунктів, який відрізняється тим, що при розмиканні і замиканні кола рухомий анкер (10) здійснює поступальне переміщення на опорі (48), тим самим примушуючи рухомий контакт ковзати по фіксованому контакту (12).
10. Механізм за будь-яким із попередніх пунктів, який відрізняється тим, що електричний орган керування, який він приводить в дію, розміщений у коробці, (2) закритій кришкою (3), на яку встановлена коливна клавіша.
11. Механізм за будь-яким із попередніх пунктів, який відрізняється тим, що розміщений на одному рівні з електричним органом керування, що вмикається, в модулі (1) для вбудованих електричних пристроїв.
