Косметологічний шліфувальний інструмент

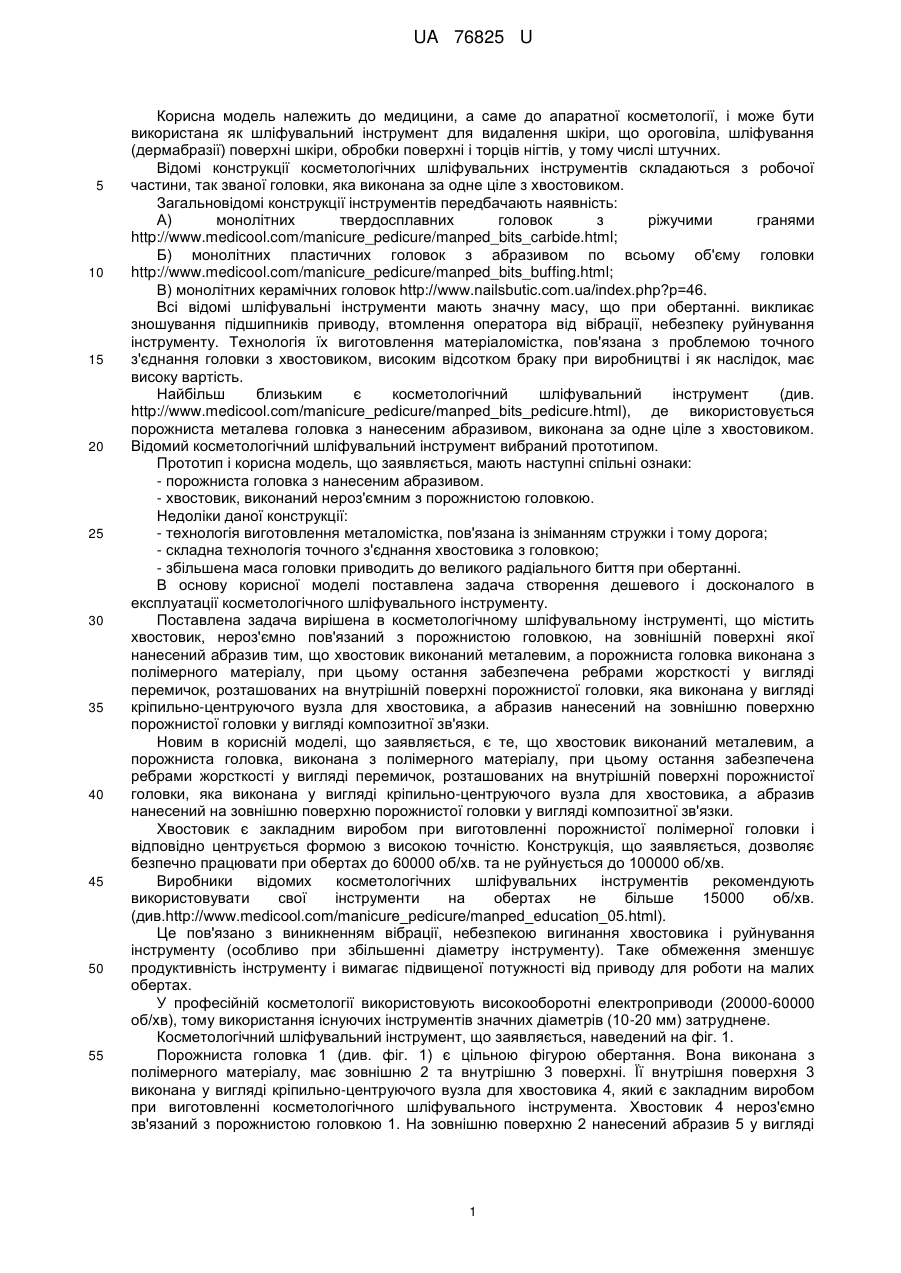

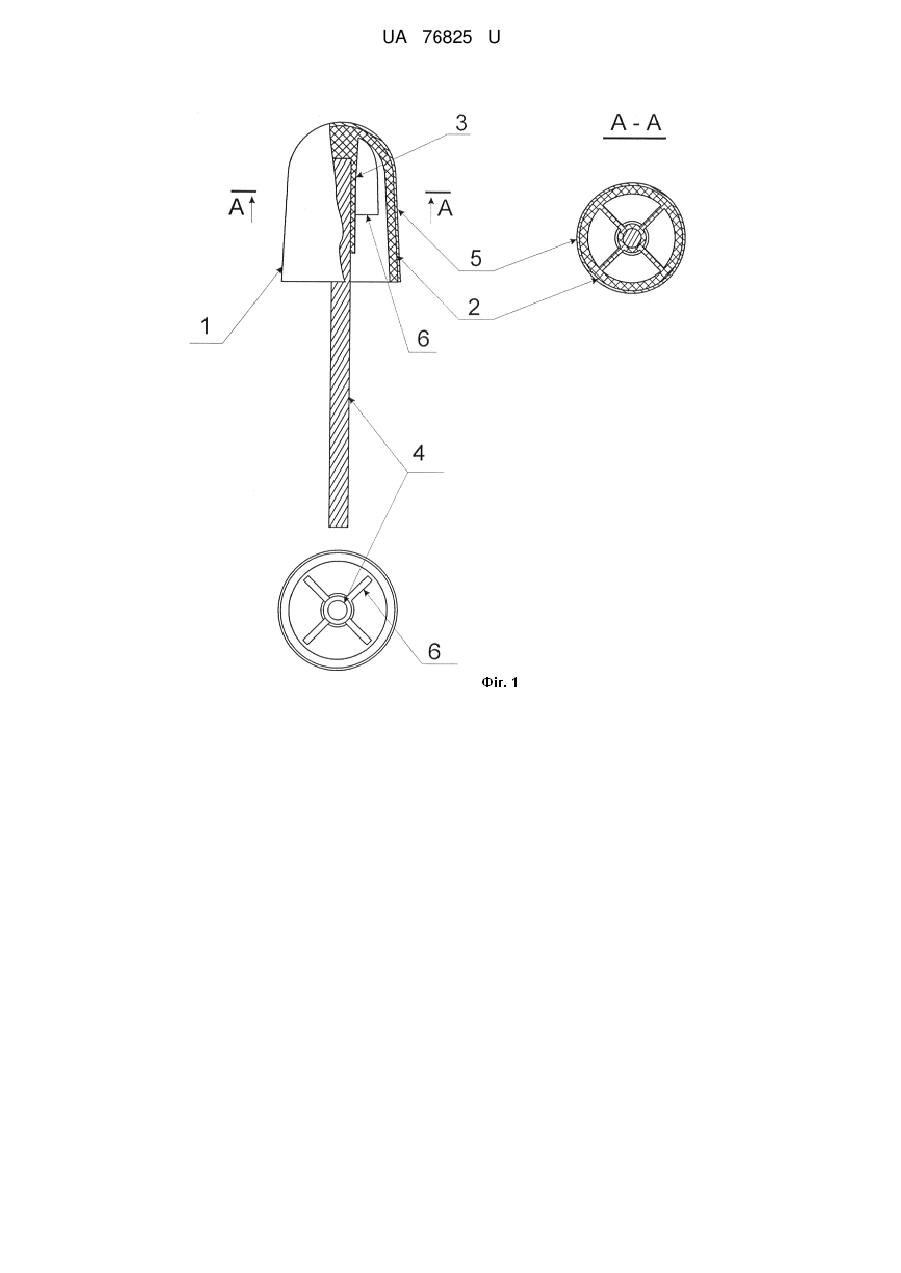

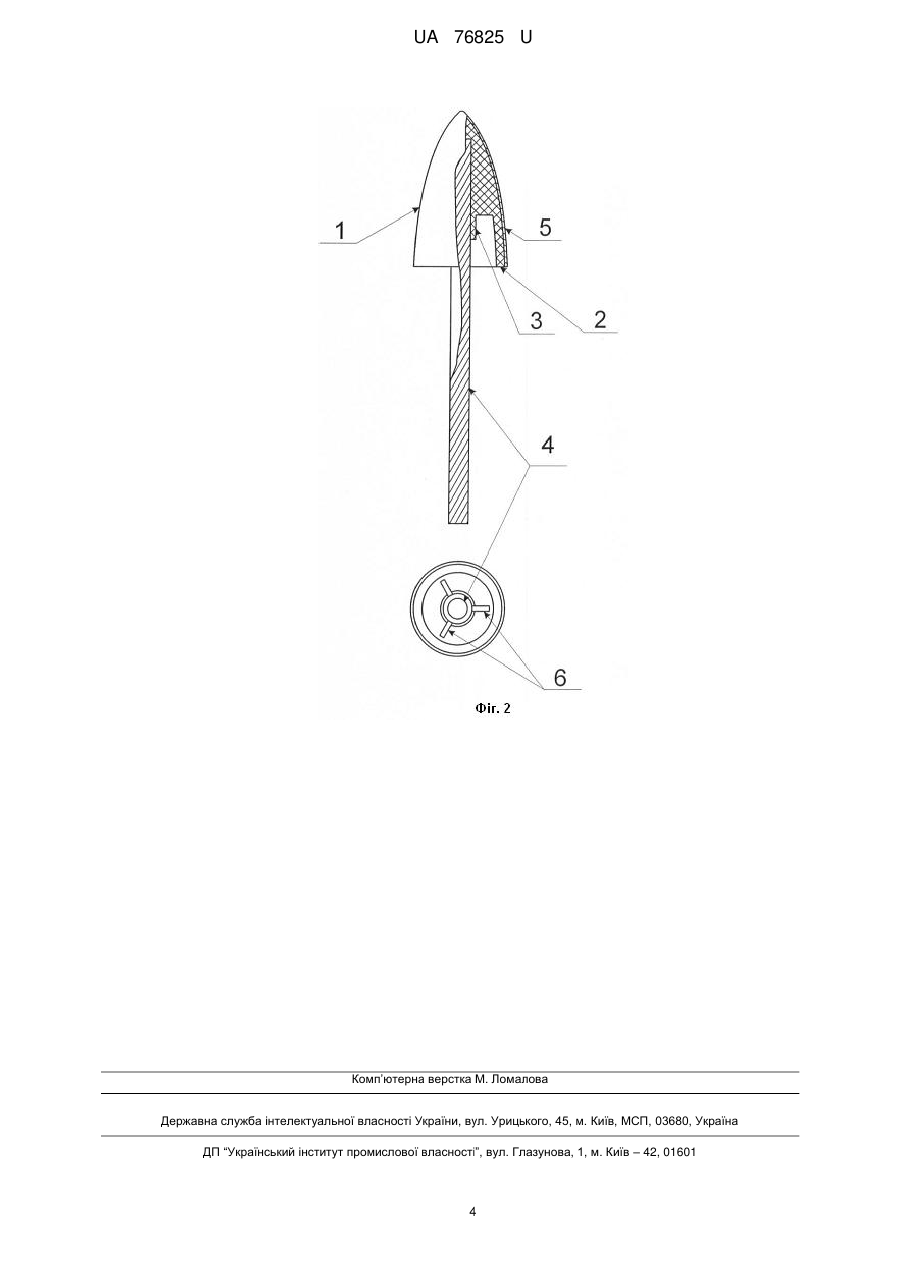

Реферат: UA 76825 U UA 76825 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до апаратної косметології, і може бути використана як шліфувальний інструмент для видалення шкіри, що ороговіла, шліфування (дермабразії) поверхні шкіри, обробки поверхні і торців нігтів, у тому числі штучних. Відомі конструкції косметологічних шліфувальних інструментів складаються з робочої частини, так званої головки, яка виконана за одне ціле з хвостовиком. Загальновідомі конструкції інструментів передбачають наявність: A) монолітних твердосплавних головок з ріжучими гранями http://www.medicool.com/manicure_pedicure/manped_bits_carbide.html; Б) монолітних пластичних головок з абразивом по всьому об'єму головки http://www.medicool.com/manicure_pedicure/manped_bits_buffing.html; B) монолітних керамічних головок http://www.nailsbutic.com.ua/index.php?p=46. Всі відомі шліфувальні інструменти мають значну масу, що при обертанні. викликає зношування підшипників приводу, втомлення оператора від вібрації, небезпеку руйнування інструменту. Технологія їх виготовлення матеріаломістка, пов'язана з проблемою точного з'єднання головки з хвостовиком, високим відсотком браку при виробництві і як наслідок, має високу вартість. Найбільш близьким є косметологічний шліфувальний інструмент (див. http://www.medicool.com/manicure_pedicure/manped_bits_pedicure.html), де використовується порожниста металева головка з нанесеним абразивом, виконана за одне ціле з хвостовиком. Відомий косметологічний шліфувальний інструмент вибраний прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - порожниста головка з нанесеним абразивом. - хвостовик, виконаний нероз'ємним з порожнистою головкою. Недоліки даної конструкції: - технологія виготовлення металомістка, пов'язана із зніманням стружки і тому дорога; - складна технологія точного з'єднання хвостовика з головкою; - збільшена маса головки приводить до великого радіального биття при обертанні. В основу корисної моделі поставлена задача створення дешевого і досконалого в експлуатації косметологічного шліфувального інструменту. Поставлена задача вирішена в косметологічному шліфувальному інструменті, що містить хвостовик, нероз'ємно пов'язаний з порожнистою головкою, на зовнішній поверхні якої нанесений абразив тим, що хвостовик виконаний металевим, а порожниста головка виконана з полімерного матеріалу, при цьому остання забезпечена ребрами жорсткості у вигляді перемичок, розташованих на внутрішній поверхні порожнистої головки, яка виконана у вигляді кріпильно-центруючого вузла для хвостовика, а абразив нанесений на зовнішню поверхню порожнистої головки у вигляді композитної зв'язки. Новим в корисній моделі, що заявляється, є те, що хвостовик виконаний металевим, а порожниста головка, виконана з полімерного матеріалу, при цьому остання забезпечена ребрами жорсткості у вигляді перемичок, розташованих на внутрішній поверхні порожнистої головки, яка виконана у вигляді кріпильно-центруючого вузла для хвостовика, а абразив нанесений на зовнішню поверхню порожнистої головки у вигляді композитної зв'язки. Хвостовик є закладним виробом при виготовленні порожнистої полімерної головки і відповідно центрується формою з високою точністю. Конструкція, що заявляється, дозволяє безпечно працювати при обертах до 60000 об/хв. та не руйнується до 100000 об/хв. Виробники відомих косметологічних шліфувальних інструментів рекомендують використовувати свої інструменти на обертах не більше 15000 об/хв. (див.http://www.medicool.com/manicure_pedicure/manped_education_05.html). Це пов'язано з виникненням вібрації, небезпекою вигинання хвостовика і руйнування інструменту (особливо при збільшенні діаметру інструменту). Таке обмеження зменшує продуктивність інструменту і вимагає підвищеної потужності від приводу для роботи на малих обертах. У професійній косметології використовують високооборотні електроприводи (20000-60000 об/хв), тому використання існуючих інструментів значних діаметрів (10-20 мм) затруднене. Косметологічний шліфувальний інструмент, що заявляється, наведений на фіг. 1. Порожниста головка 1 (див. фіг. 1) є цільною фігурою обертання. Вона виконана з полімерного матеріалу, має зовнішню 2 та внутрішню 3 поверхні. Її внутрішня поверхня 3 виконана у вигляді кріпильно-центруючого вузла для хвостовика 4, який є закладним виробом при виготовленні косметологічного шліфувального інструмента. Хвостовик 4 нероз'ємно зв'язаний з порожнистою головкою 1. На зовнішню поверхню 2 нанесений абразив 5 у вигляді 1 UA 76825 U 5 10 15 20 композитної зв'язки, що забезпечує надійне утримування зерен абразиву на полімерному матеріалі. Порожниста головка 1 забезпечена ребрами жорсткості 6, виконаними у вигляді перемичок внутрішньої поверхні 3. Поверхня хвостовика 4 для надійного зчеплення з порожнистою головкою 1 може мати різні виступи і поглиблення. Товщина стінок і ребер жорсткості 6 порожнистої головки 1 розраховується з вимог технологічності та достатньої жорсткості конструкції, але повинна мати мінімально допустиму товщину для зменшення маси інструменту і забезпечення симетрії мас щодо осі обертання. Зовнішня поверхня 2 порожнистої головки 1 може бути опуклою або будь-якої іншої форми (див. фіг. 2), зручної для її використання. Пристрій, що заявляється, дозволяє досягти наступного технічного результату: запропонована конструкція косметологічного шліфувального інструменту дозволяє безпечно працювати при швидкості обертання електроприводу до 60000 об/хв. Істотним є: - нова, недоступна раніше швидкість обробки шкіри, що ороговіла, за допомогою косметологічного шліфувального інструменту, що заявляється; - значне зменшення фізичного навантаження і зменшення втомлення користувача; і - значне збільшення терміну експлуатації електроприводу і зменшення його необхідної потужності; - значне зниження небезпеки роботи з інструментом, що заявляється. Всі матеріали, з яких виготовлений косметологічний шліфувальний інструмент, стійкі до рідин, що використовуються для дезінфекції та стерилізації. При проведенні дезінфекції та стерилізації косметологічний шліфувальний інструмент підлягає багаторазовому використанню. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Косметологічний шліфувальний інструмент, що містить хвостовик, нероз'ємно зв'язаний з порожнистою головкою, на зовнішній поверхні якої нанесений абразив, який відрізняється тим, що хвостовик виконаний металевим, а порожниста головка виконана з полімерного матеріалу, при цьому остання забезпечена ребрами жорсткості у вигляді перемичок, розташованих на внутрішній поверхні порожнистої головки, яка виконана у вигляді кріпильно-центруючого вузла для хвостовика, а абразив нанесений на зовнішню поверхню порожнистої головки у вигляді композитної зв'язки. 2 UA 76825 U 3 UA 76825 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
