Пристрій для дистанційного контролю становища по черзі працюючих контактних датчиків

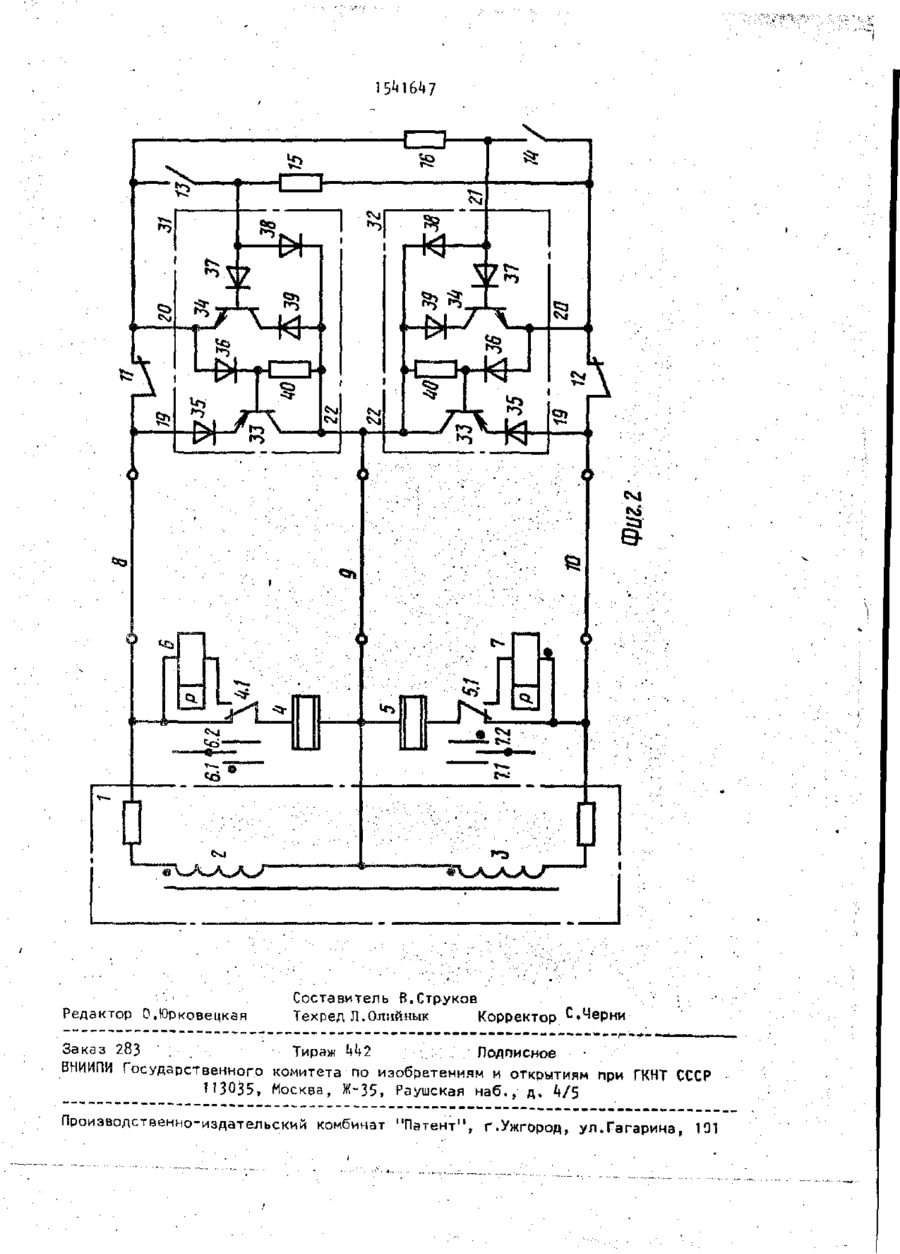

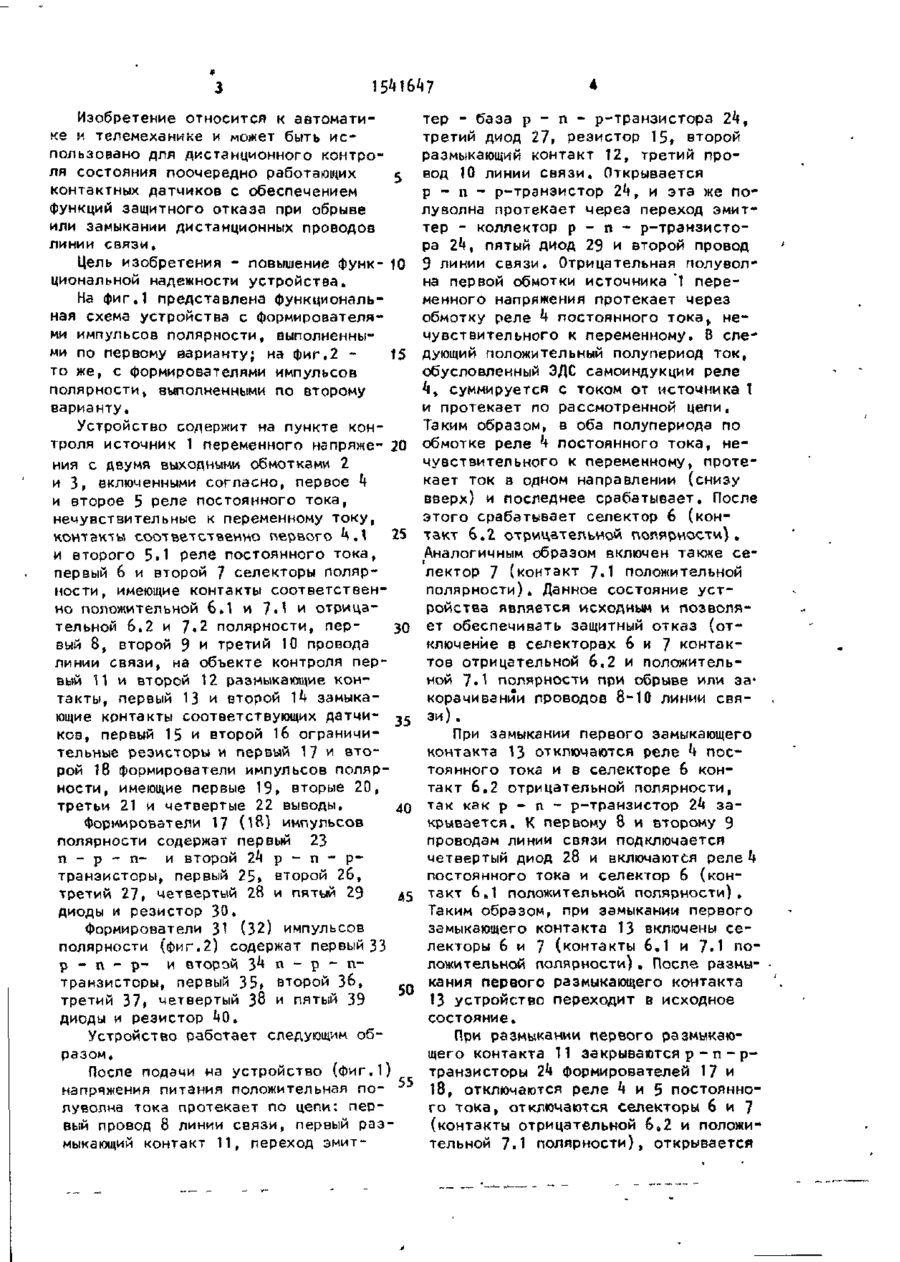

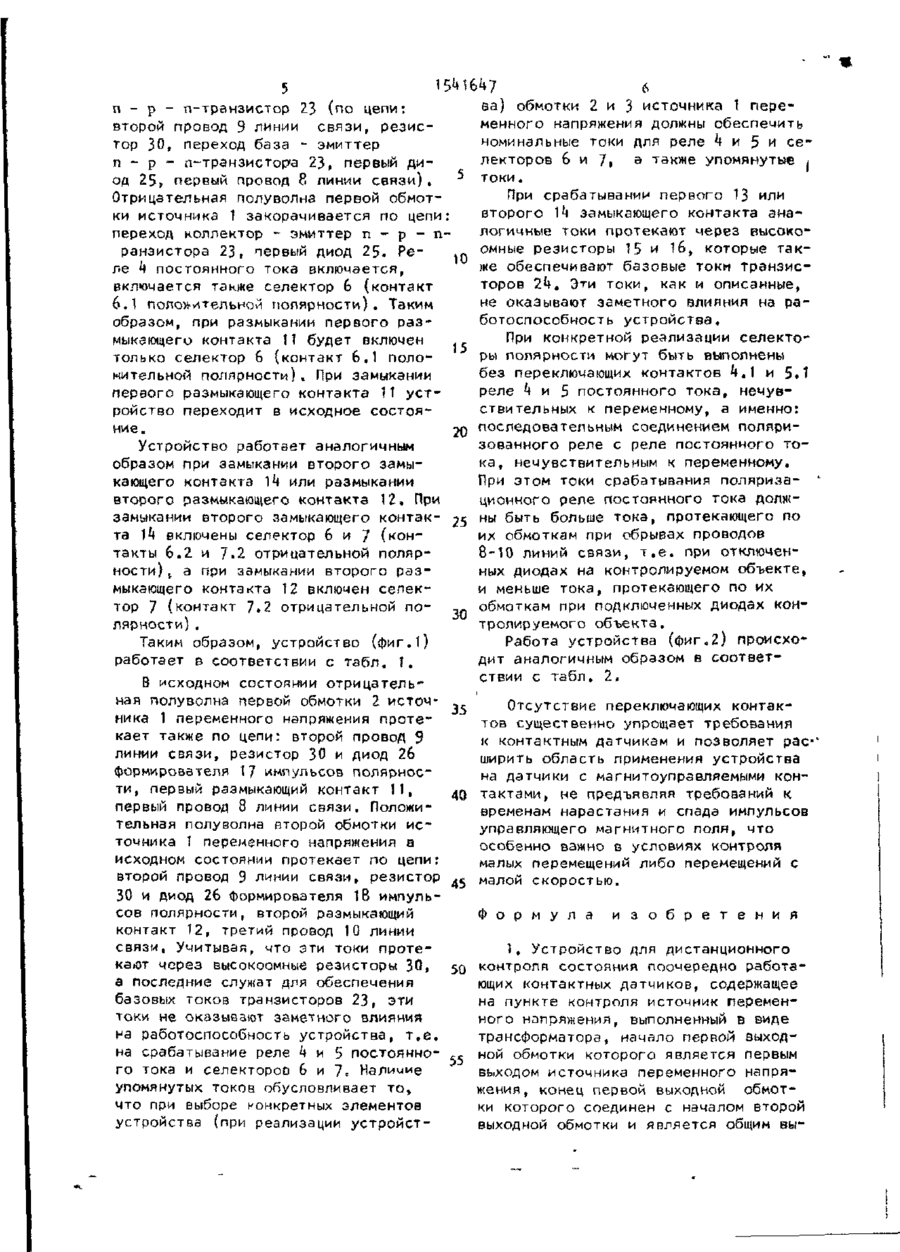

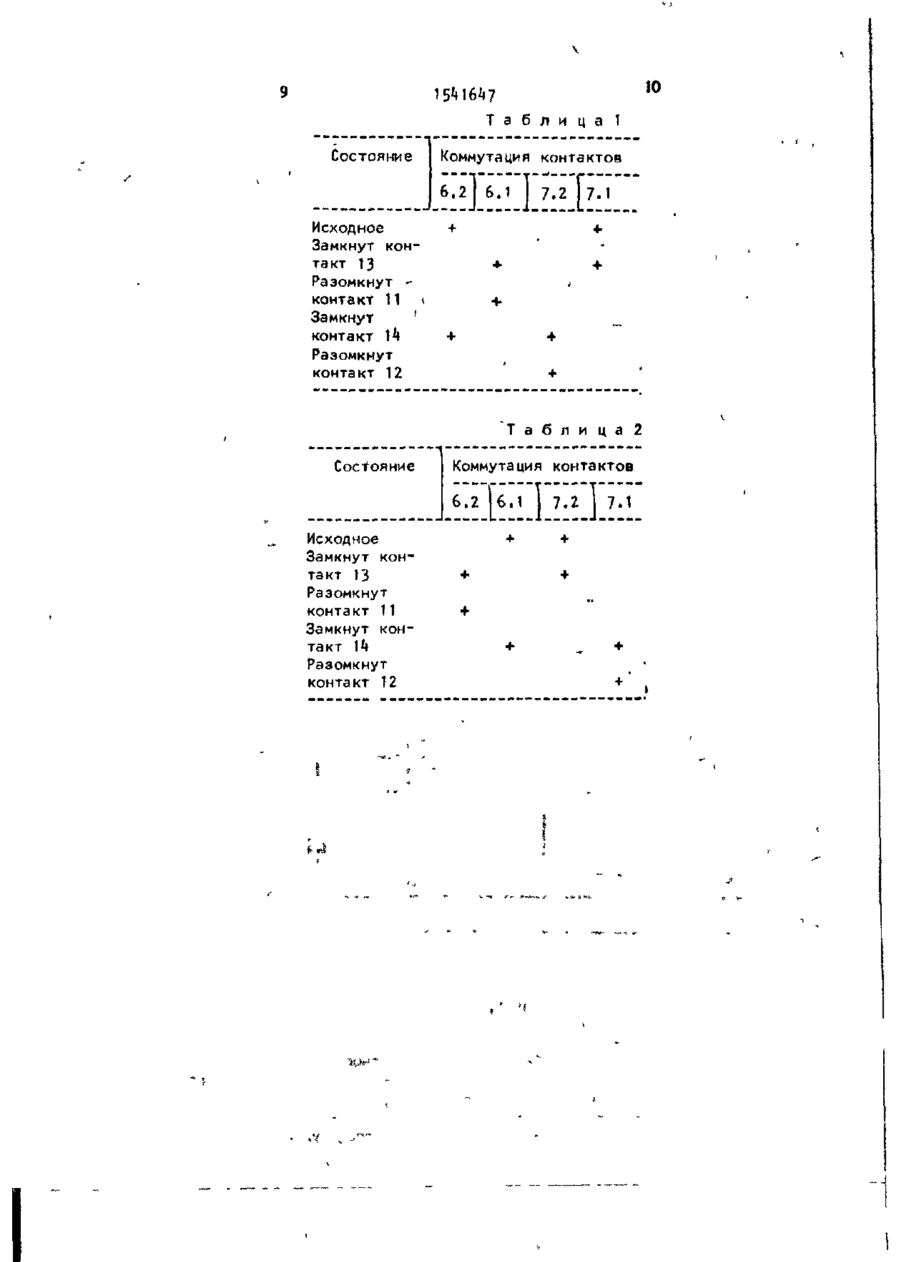

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) SU en 154]6_47. (505 G 08 С A1 19/16 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ИЗОБРЕТЕНИЯ И СВИДЕТЕЛЬСТВУ (21) A3 (22) 1 0 . 1 2 . 8 7 (1*6) 0 7 . 0 2 , 9 0 . Бюл. № 5 (71) Научно-производственное объединение по созданию и выпуску средств автоматизации горных машин "Автоматгормаш" (72) В.А.Барданов и В.И.Шапошник (53) 6 2 1 . 3 9 8 ( 0 8 8 . 8 ) (56) Комплекс аппаратов регулирования, управления с т р у г о м . Руководство по эксплуатации АРУС 1М.00.00 % 000 РЭ. .'Донецк, НПО Автоматгормаш, 1985. (5*0 УСТРОЙСТВО ДЛЯ ДИСТАНЦИОННОГО КОНТРОЛЯ СОСТОЯНИЯ ПООЧЕРРДНО РАБОТАЮЩИХ КОНТАКТНЫХ ДАТЧИКОВ (57) Изобретение относится к области автоматики и телемеханики и может быть использовано для дистанционного контроля состояния поочередно работающих контактных датчиков. Цель и з о б ретения - повышение функциональной надежности. Устройство содержит на пункте контроля источник t переменног о напряжения, первое А и второе 5 реле постоянного т о к а , первый 6 и второй 7 селекторы полярности, первый 8 , второй 9 и третий 10 провода л и нии с в я з и , на объекте контроля первый 11 и второй 12 размыкающие, первый 13 и второй ]Ц замыкающие контакты соответствующих датчиков, первый 15 и второй 16 ограничительные резисторы, первый 17 и второй 18 формирователи импульсов полярности. Устройство при обеспечении функций защитного отказа при обрыве или замыкании дистанционных проводов связи за счет исключения использования в датчиках переключающих контактов имеет более высокую функциональную надежность,, 2 з . п . ф-лы, 2 т а б л . , 2 и л . ел Изобретение относится к автоматике и телемеханике и может быть использовано для дистанционного контроля состояния поочередно работающих 5 контактных датчиков с обеспечением функций защитного отказа при обрыве или замыкании дистанционных проводов линии связи. Цель изобретения - повышение функ- 10 циональной надежности устройства. На фиг.1 представлена функциональная схема устройства с формирователями импульсов полярности, выполненными по первому варианту; на фиг,2 15 то же, с формирователями импульсов полярности, выполненными по второму варианту. Устройство содержит на пункте контроля источник 1 переменного напряже- 20 ния с двумя выходными обмотками 2 и 3, включенными согласно, первое k и второе 5 реле постоянного тока, нечувствительные к переменному току, контакты соответственно первого k.\ 25 и второго 5.1 реле постоянного тока, первый 6 и второй 7 селекторы полярности, имеющие контакты соответственно положительной 6,1 и 7И и отрицательной 6,2 и 7.2 полярности, перЗО вый 8, второй 9 и третий 10 провода линии связи, на объекте контроля первый 11 и второй 12 размыкающие контакты, первый 13 и второй \k замыкающие контакты соответствующих датчи- ^5 ков, первый 15 и второй 16 ограничительные резисторы и первый 17 и второй ?8 формирователи импульсов полярности, имеющие первые 19» вторые 20, третьи 21 и четвертые 22 выводы. 40 Формирователи 17 0 8 ) импульсов полярности содержат первый 23 п - р - п- и второй 2h р - п - ртранзисторы, первый 25» второй 26, третий 27, четвертый 28 и пятый 29 Д5 диоды и резистор 30. формирователи 31 (32) импульсов полярности (фиг.2) содержат первый 33 р - п - р- и второй 3^ п ~ Р ~ п ~ транзисторы, первый 35» второй 36, ^Q третий 37» четвертый 38 и пятый 39 диоды и резистор ЙО. Устройство работает следующим образом. После подэчи на устройство (фиг.1) , напряжения питания положительная по - 55 лувопиа тока протекает по цепи: первый провод 8 линии связи, первый размыкающий контакт 11, переход эмит тер - база р - п - р-транзистора Zkt третий диод 27, резистор 15» второй размыкающий контакт 12, третий провод 10 линии связи. Открывается р - п - р-транзистор 2k , и эта же полуволна протекает через переход эмиттер - коллектор р - п - р-транзистора 2k, пятый диод 29 и второй провод 9 линии связи. Отрицательная полуволна первой обмотки источника ' пере1 менного напряжения протекает через обмотку реле k постоянного тока, нечувствительного к переменному. В следующий положительный полупериод ток, обусловленный ЭДС самоиндукции реле ky суммируется с током от источника 1 и протекает по рассмотренной цепи. Таким образом, в оба полупериода по обмотке реле k постоянного тока, нечувствительного к переменному, протекает ток в одном направлении (снизу вверх) и последнее срабатывает. После этого срабатывает селектор 6 (контакт 6.2 отрицательной полярности). Аналогичным образом включен также селектор 7 (контакт 7.1 положительной полярности). Данное состояние устройства является исходным и позволяет обеспечивать защитный отказ (отключение в селекторах 6 и 7 контактов отрицательной 6,2 и положительной 7.1 полярности при обрыве или за* корачивании проводов 8-Ю линии связи) . При замыкании первого замыкающего контакта 13 отключаются реле h постоянного тока и в селекторе 6 контакт 6.2 отрицательной полярности, так как р - п - р~транзистор 2k закрывается. К первому 8 и второму 9 проводам линии связи подключается четвертый диод 28 и включаются реле k постоянного тока и селектор 6 (контакт 6,1 положительной полярности). Таким образом, при замыкании первого замыкающего контакта 13 включены селекторы 6 и 7 (контакты 6.1 и 7.1 положительной полярности)» После размы- • кания первого размыкающего контакта 13 устройство переходит в исходное состояние. При размыкании первого размыкающего контакта 11 закрываются р - п - ртранзисторы 2h формирователей 17 и 18, отключаются реле k и 5 постоянного тока, отключаются селекторы 6 и 7 (контакты отрицательной 6„2 и положительной 7.1 полярности), открывается n - p - п-транзистор 23 (по цепи: второй провод 9 линии связи, резистор 30, переход база - эмиттер п - р - п-транзистор'а 23, первый диод 25, первый провод 8 линии связи). Отрицательная полуволна первой обмотки источника 1 закорачивается по цепи; переход коллектор - эмиттер п - р - тіранзистора 23, первый диод 25, Ре10 ле k постоянного тока включается, включается также селектор 6 (контакт 6.1 положительной полярности). Таким образом, при размыкании первого размыкающего контакта П будет включен только селектор 6 (контакт 6.1 поломительной полярности). При замыкании первого размыкающего контакта I I устройство переходит в исходное состояние. 20 Устройство работает аналогичным образом при замыкании второго замыкающего контакта 1h или размыкании второго размыкающего контакта 12, При замыкании второго замыкающего контак- 25 та )k включены селектор 6 и 7 (контакты 6,2 и 7.2 отрицательной полярности),, а при замыкании второго размыкающего контакта 12 включен селектор 7 (контакт 7.2 отрицательной по30 лярности) , Таким образом, устройство (фиг.1) работает в соответствии с табл, Ї . В исходном состоянии отрицательная полуволна первой обмотки 2 источника 1 переменного напряжения проте- 35 кает также по цепи: второй провод 9 линии связи, резистор 30 и диод 26 формирователя 17 импульсов полярности, первый размыкающий контакт I I , первый провод 8 линии связи. Положительная полуволна второй обмотки источника 1 переменного напряжения а исходном состоянии протекает по цепи: второй провод 9 линии связи, резистор 30 и диод 26 формирователя 18 импульсов полярности, второй размыкающий контакт 12, третий провод 10 линии связи. Учитывая, что эти токи протекают через высокоомные резисторы 30, 50 а последние служат для обеспечения базовых токов транзисторов 23, эти токи не оказывают заметного влияния на работоспособность устройства, т . е . на срабатывание реле k и 5 постоянного тока и селектороо & и 7* Нал^име упомянутых токов обусловливает то, что при выборе конкретных элементов устройства (при реализации устройст ва) обмотки 2 и 3 источника 1 переменного напряжения должны обеспечить номинальные токи для реле h и 5 и селекторов 6 и 7» а также упомянутые • токи. При срабатывании первого 13 или второго \k замыкающего контакта аналогичные токи протекают через высокоомные резисторы 15 и 16, которые также обеспечивают базовые токи транзисторов 2k. Эти токи, как и описанные, не оказывают заметного влияния на работоспособность устройства. При конкретной реализации селекторы полярности могут быть выполнены без переключающих контактов k.] и 5.1 реле k и 5 постоянного тока, нечувствительных к переменному, а именно: последовательным соединением поляризованного реле с реле постоянного тока, нечувствительным к переменному. При этом токи срабатывания поляризационного реле постоянного тока должны быть больше тока, протекающего по их обмоткам при обрывах проводов 8-10 линий связи, т . е . при отключенных диодах на контролируемом объекте, и меньше тока, протекающего по их обмоткам при подключенных диодах контролируемого объекта. Работа устройства (фиг,2) происходит аналогичным образом а соответствии с табл. 2. Отсутствие переключающих контактов существенно упрощает требования к контактным датчикам и позволяет расширить область применения устройства на датчики с магнитоуправляемыми контактами, не предъявляя требований к временам нарастания и спада импульсов управляющего магнитного поля, что особенно важно в условиях контроля малых перемещений либо перемещений с малой скоростью. Ф о р м у л а и з о б р е т е н и я 1, Устройство для дистанционного контроля состоянии поочередно работающих контактных датчиков, содержащее напункте контроля источник переменного напряжения, выполненный в виде трансформатора, начало первой выходной обмотки которого является первым выходом источника переменного напряжения, конец первой выходной обмотки которого соединен с началом второй выходной обмотки и является общим вы ходом источника переменного напряжения, конец второй выходной обмотки которого является вторым выходом источника переменного напряжения, общий выход источника переменного напряжения соединен с одними выводами первого и второго реле постоянного тока, другие выводы которых через свои переключающие контакты непосредственно и через одноименные селекторы полярности соединены с одноименными выходами источника переменного напряжения, первый, общий и второй • * выход которого соединены соответственно с первым, вторым и третьим проводами линии связи, на объекте контроля первый и второй замыкающие контакты, первый и второй размыкающие контакты соответствующих датчи- 20 ков, о т л и ч а ю щ е е с я тем, что, с Целью повышения функциональной надежности устройства, в него введены на объекте контроля первый 25 и второй ограничительные резисторы, первый и второй формирователи импульсов полярности, к первому проводу линии связи подключен первый вывод первого формирователя импульсов полярности и через первый размыкающий кон- 30 ч-зкт первого датчика второй вывод первого формирователя импульсов полярности, к которому через первый замыкающий контакт второго датчика Подключен третий вывод первого формиро35 вателя импульсов полярности и один вывод первого ограничительного резистора, к третьему проводу линии связи подключен первый вывод второго формирователя импульсов полярности и через 40 второй размыкающий контакт третьего датчика другой вывод первого ограничительного резистора и второй вывод второго формирователя импульсов полярности, к которому через второй 45 замыкающий контакт четвертого датчика подключен третий вывод второго формирователя импульсов полярности и один вывод второго ограничительного резистора, другой вывод которого подключен к второму выводу первого формирователя импульсов полярности, четвертые выводы первого и второго формирователей импульсов полярности объединены и подключены к второму проводу линии связи, 2. Устройство по п . 1 , о т л и и лю щ е е с я тем, что каждый 4«" мирователь импульсов полярности состоит из резистора, диодов, первого транзистора с п - р - n-переходом и второго транзистора с р - п - р-переходом, катод первого диода является первым выводом формирователя импульсов полярности, анод первого диода соединен с эмиттером первого транзистора, база которого подключена к аноду второго диода, катод которого соединен с эмиттером второго транзистора и является вторым выводом формирователя импульсов полярности, база второго транзистора соединена с анодом третьего диода, катод которого соединен с катодом четвертого диода и является третьим выводом фоомирователя импульсов полярности, база первого транзистора через резистор соединена с анодом четвертого диода, к з тодом пятого диода и с коллектором первого транзистора, который является четвертым выводом формирователя импульсов полярности, коллектор вто-, рого транзистора подключен к аноду пятого диода. З*. Устройство по п . 1 , о т л и ч й" ю щ е е с я тем, что каждый формирователь импульсов полярности состоит из резистора, диодов, первого транзистора р - п - р~перехода и второго транзистора п - р - n-перехода, анод первого диода является первым выводом формирователя импульсов полярности, катод первого диода подключен к эмиттеру первого транзистора, база которого подключена к катоду второго диода, анод которого соединен с эмиттером второго транзистора и является вторым выводом формирователя импульсов полярности, база второго транзистора соединена с катодом третьего диода, анод которого соединен с анодом четвертого диода и является третьим выводом формирователя импульсов полярности, база первого транзистора через резистор соединена с катодом четвертого диода, с анодом пятого диода и с коллектором первого транзистора, который является четвертым выводом формирователя импульсов полярности, коллектор второго транзистора соединен с катодом пятого диода. і 15 * 16^*7 Т а б л и ц аї Состояние Коммутация контактов 6.2J 6.1 I 7.2 Г7.І Исходное Замкнут кон такт 13 Разомкнут контакт 11 Замкнут ' контакт Й Разомкнут контакт 12 •і 'Таб л и ц а 2 Состояние Коммутация контактов 6.2 Гб.1 ] Исходное Замкнут контакт 13 Разомкнут контакт 11 Замкнут контакт \Ц Разомкнут контакт 12 7.2 | 7.1 10 і 5 *! Редактор О.Юрковецкая Составитель В.Струков Техред Л.Олнйнык Корректор С,Черни Заказ 283 . . Тираж Ukl . Полписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113G35, Москва, Ж-35, Раушская наб., д. А/5 Производственно-издательский комбинат "Патент", ґ.Ужгород, ул.Гагарина, 101
