Ручний культиватор-картоплекопач

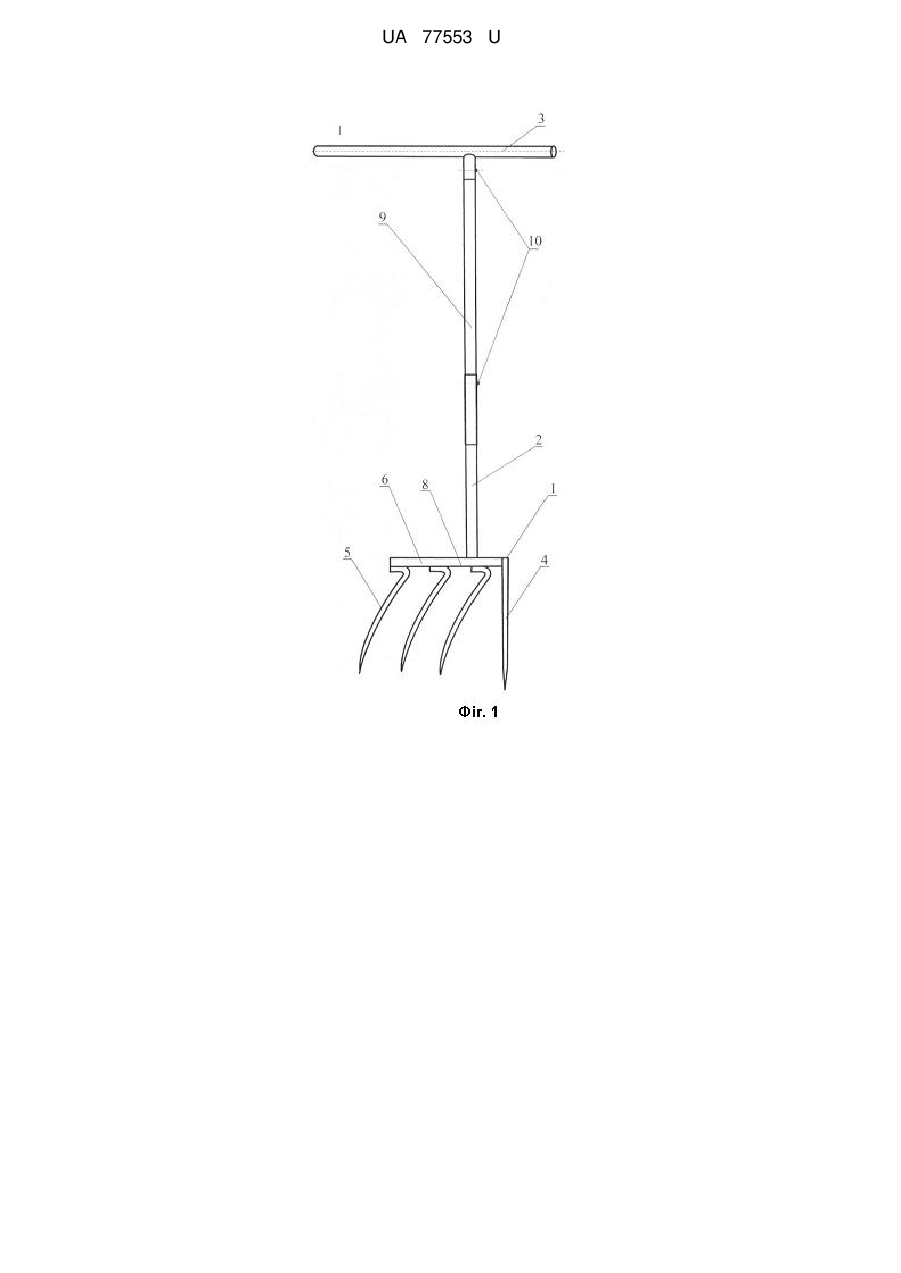

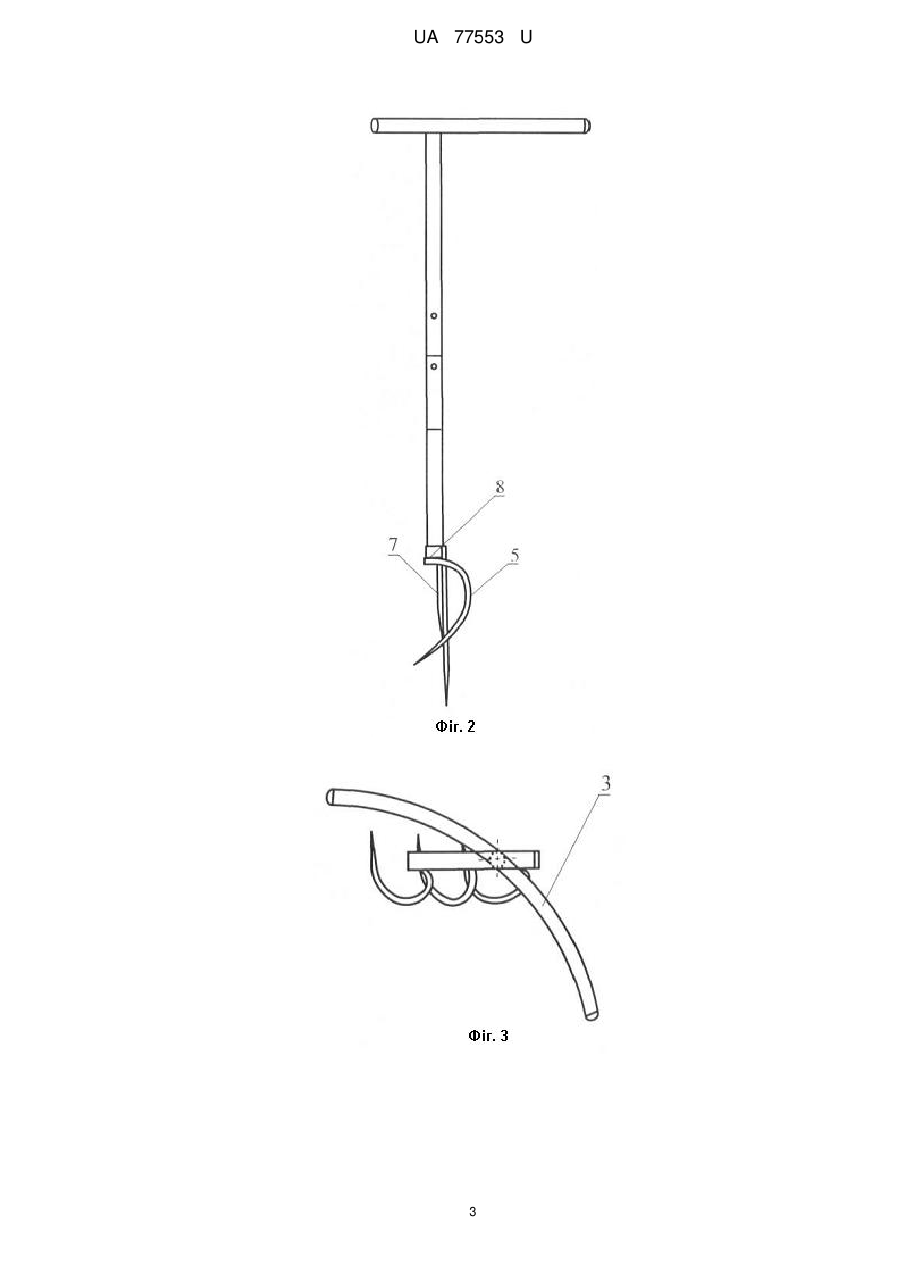

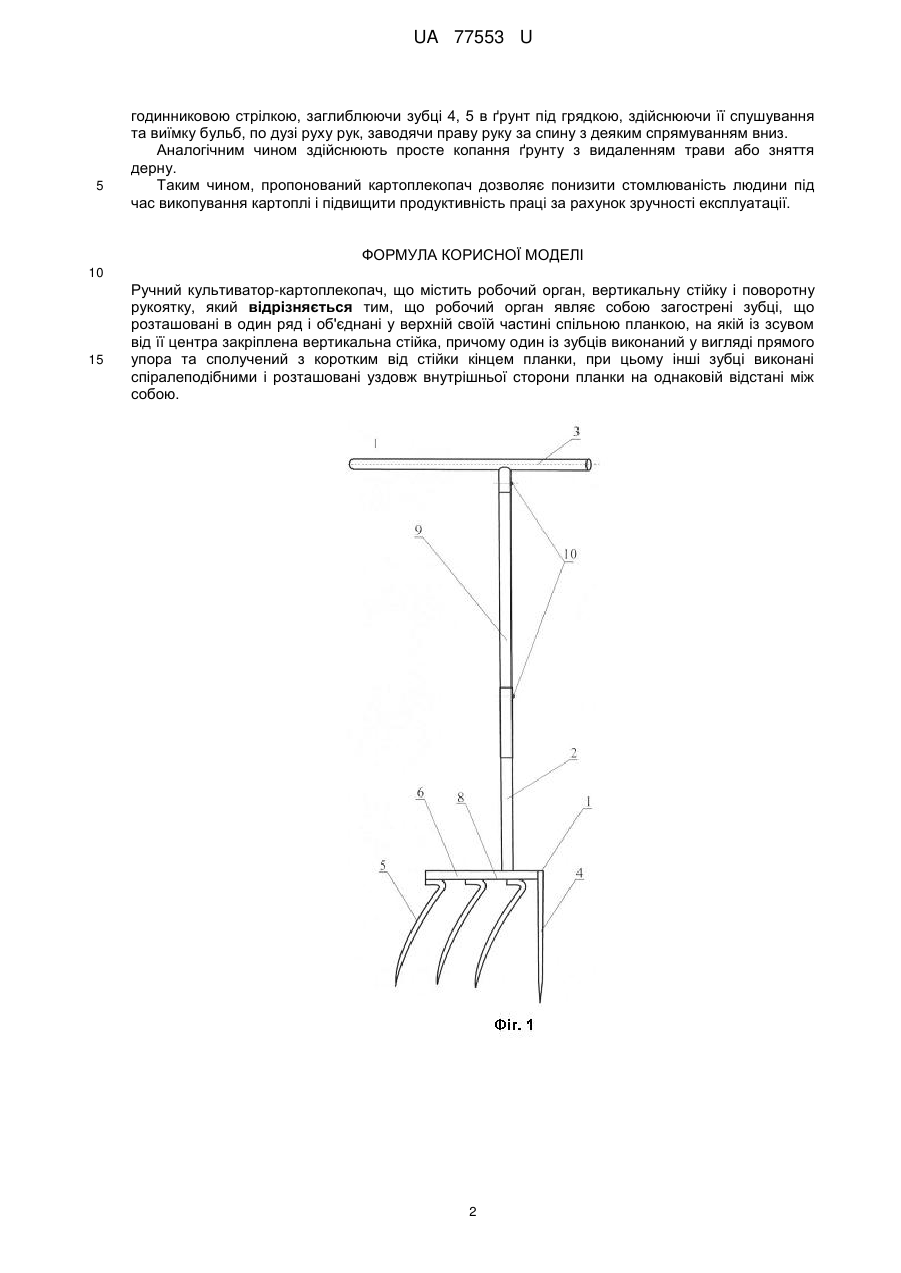

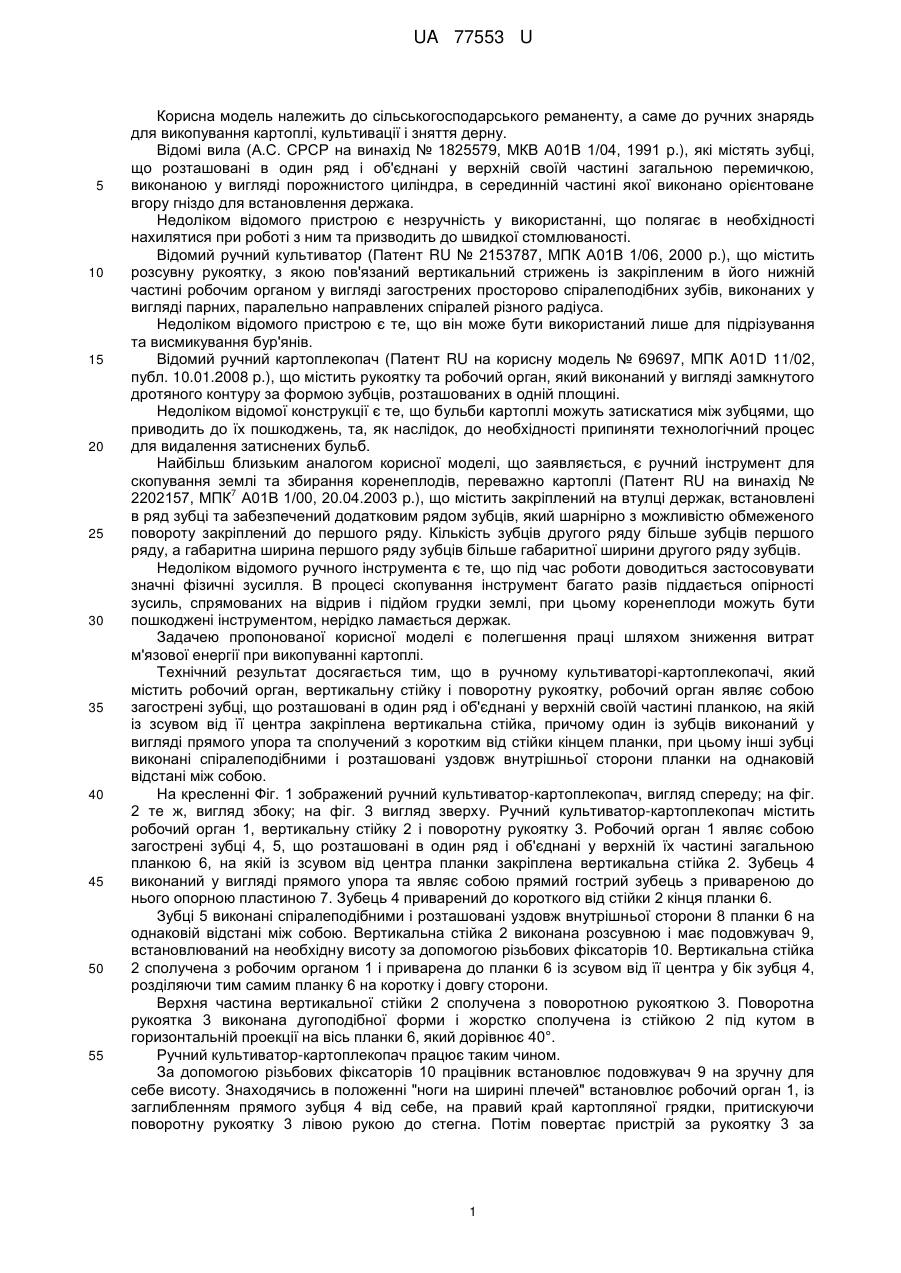

Реферат: UA 77553 U UA 77553 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського реманенту, а саме до ручних знарядь для викопування картоплі, культивації і зняття дерну. Відомі вила (А.С. СРСР на винахід № 1825579, МКВ А01В 1/04, 1991 p.), які містять зубці, що розташовані в один ряд і об'єднані у верхній своїй частині загальною перемичкою, виконаною у вигляді порожнистого циліндра, в серединній частині якої виконано орієнтоване вгору гніздо для встановлення держака. Недоліком відомого пристрою є незручність у використанні, що полягає в необхідності нахилятися при роботі з ним та призводить до швидкої стомлюваності. Відомий ручний культиватор (Патент RU № 2153787, МПК А01В 1/06, 2000 p.), що містить розсувну рукоятку, з якою пов'язаний вертикальний стрижень із закріпленим в його нижній частині робочим органом у вигляді загострених просторово спіралеподібних зубів, виконаних у вигляді парних, паралельно направлених спіралей різного радіуса. Недоліком відомого пристрою є те, що він може бути використаний лише для підрізування та висмикування бур'янів. Відомий ручний картоплекопач (Патент RU на корисну модель № 69697, МПК A01D 11/02, публ. 10.01.2008 p.), що містить рукоятку та робочий орган, який виконаний у вигляді замкнутого дротяного контуру за формою зубців, розташованих в одній площині. Недоліком відомої конструкції є те, що бульби картоплі можуть затискатися між зубцями, що приводить до їх пошкоджень, та, як наслідок, до необхідності припиняти технологічний процес для видалення затиснених бульб. Найбільш близьким аналогом корисної моделі, що заявляється, є ручний інструмент для скопування землі та збирання коренеплодів, переважно картоплі (Патент RU на винахід № 7 2202157, МПК А01В 1/00, 20.04.2003 p.), що містить закріплений на втулці держак, встановлені в ряд зубці та забезпечений додатковим рядом зубців, який шарнірно з можливістю обмеженого повороту закріплений до першого ряду. Кількість зубців другого ряду більше зубців першого ряду, а габаритна ширина першого ряду зубців більше габаритної ширини другого ряду зубців. Недоліком відомого ручного інструмента є те, що під час роботи доводиться застосовувати значні фізичні зусилля. В процесі скопування інструмент багато разів піддається опірності зусиль, спрямованих на відрив і підйом грудки землі, при цьому коренеплоди можуть бути пошкоджені інструментом, нерідко ламається держак. Задачею пропонованої корисної моделі є полегшення праці шляхом зниження витрат м'язової енергії при викопуванні картоплі. Технічний результат досягається тим, що в ручному культиваторі-картоплекопачі, який містить робочий орган, вертикальну стійку і поворотну рукоятку, робочий орган являє собою загострені зубці, що розташовані в один ряд і об'єднані у верхній своїй частині планкою, на якій із зсувом від її центра закріплена вертикальна стійка, причому один із зубців виконаний у вигляді прямого упора та сполучений з коротким від стійки кінцем планки, при цьому інші зубці виконані спіралеподібними і розташовані уздовж внутрішньої сторони планки на однаковій відстані між собою. На кресленні Фіг. 1 зображений ручний культиватор-картоплекопач, вигляд спереду; на фіг. 2 те ж, вигляд збоку; на фіг. 3 вигляд зверху. Ручний культиватор-картоплекопач містить робочий орган 1, вертикальну стійку 2 і поворотну рукоятку 3. Робочий орган 1 являє собою загострені зубці 4, 5, що розташовані в один ряд і об'єднані у верхній їх частині загальною планкою 6, на якій із зсувом від центра планки закріплена вертикальна стійка 2. Зубець 4 виконаний у вигляді прямого упора та являє собою прямий гострий зубець з привареною до нього опорною пластиною 7. Зубець 4 приварений до короткого від стійки 2 кінця планки 6. Зубці 5 виконані спіралеподібними і розташовані уздовж внутрішньої сторони 8 планки 6 на однаковій відстані між собою. Вертикальна стійка 2 виконана розсувною і має подовжувач 9, встановлюваний на необхідну висоту за допомогою різьбових фіксаторів 10. Вертикальна стійка 2 сполучена з робочим органом 1 і приварена до планки 6 із зсувом від її центра у бік зубця 4, розділяючи тим самим планку 6 на коротку і довгу сторони. Верхня частина вертикальної стійки 2 сполучена з поворотною рукояткою 3. Поворотна рукоятка 3 виконана дугоподібної форми і жорстко сполучена із стійкою 2 під кутом в горизонтальній проекції на вісь планки 6, який дорівнює 40°. Ручний культиватор-картоплекопач працює таким чином. За допомогою різьбових фіксаторів 10 працівник встановлює подовжувач 9 на зручну для себе висоту. Знаходячись в положенні "ноги на ширині плечей" встановлює робочий орган 1, із заглибленням прямого зубця 4 від себе, на правий край картопляної грядки, притискуючи поворотну рукоятку 3 лівою рукою до стегна. Потім повертає пристрій за рукоятку 3 за 1 UA 77553 U 5 годинниковою стрілкою, заглиблюючи зубці 4, 5 в ґрунт під грядкою, здійснюючи її спушування та виїмку бульб, по дузі руху рук, заводячи праву руку за спину з деяким спрямуванням вниз. Аналогічним чином здійснюють просте копання ґрунту з видаленням трави або зняття дерну. Таким чином, пропонований картоплекопач дозволяє понизити стомлюваність людини під час викопування картоплі і підвищити продуктивність праці за рахунок зручності експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Ручний культиватор-картоплекопач, що містить робочий орган, вертикальну стійку і поворотну рукоятку, який відрізняється тим, що робочий орган являє собою загострені зубці, що розташовані в один ряд і об'єднані у верхній своїй частині спільною планкою, на якій із зсувом від її центра закріплена вертикальна стійка, причому один із зубців виконаний у вигляді прямого упора та сполучений з коротким від стійки кінцем планки, при цьому інші зубці виконані спіралеподібними і розташовані уздовж внутрішньої сторони планки на однаковій відстані між собою. 2 UA 77553 U 3 UA 77553 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
