Збірно-розбірна несуча конструкція фотовольтаїчної системи

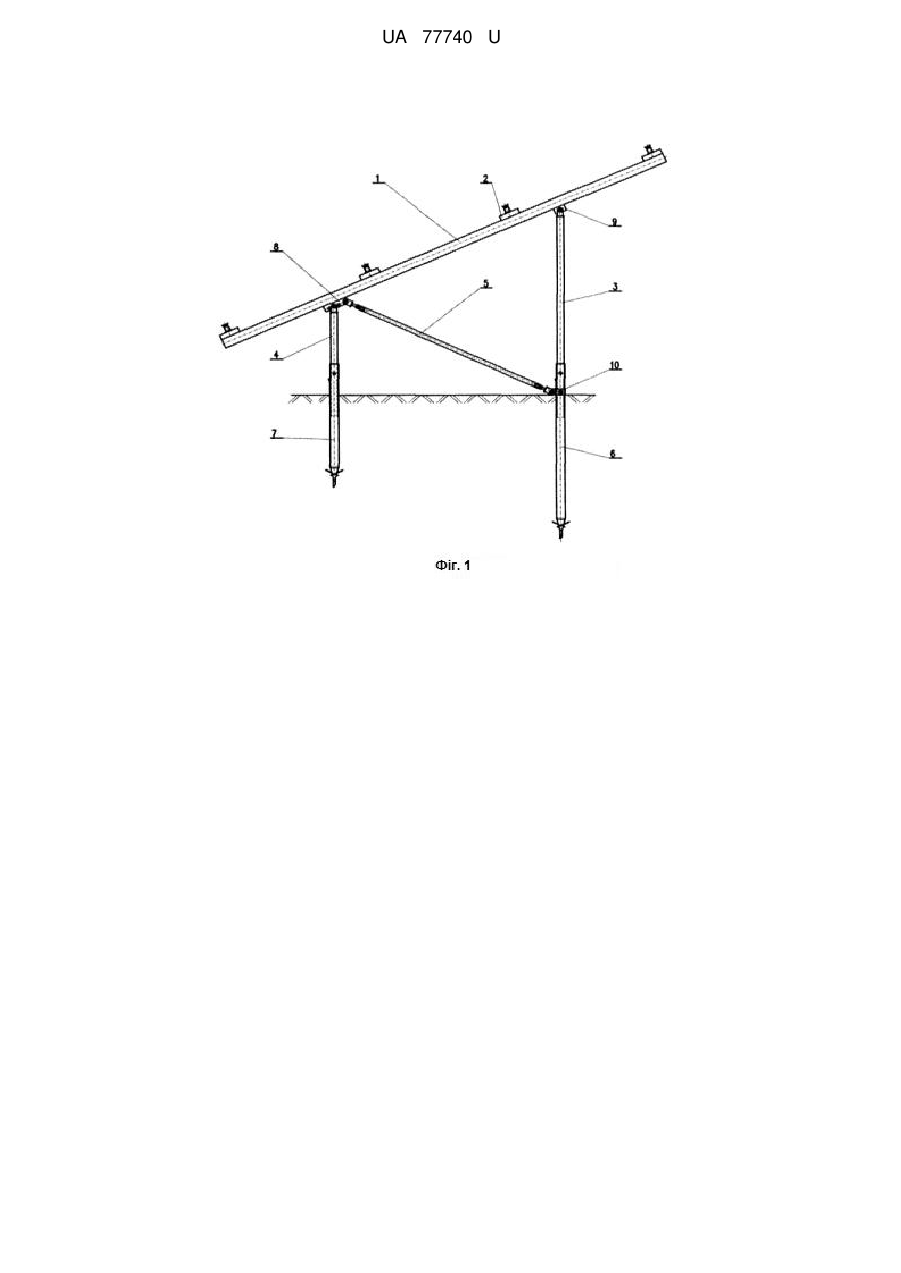

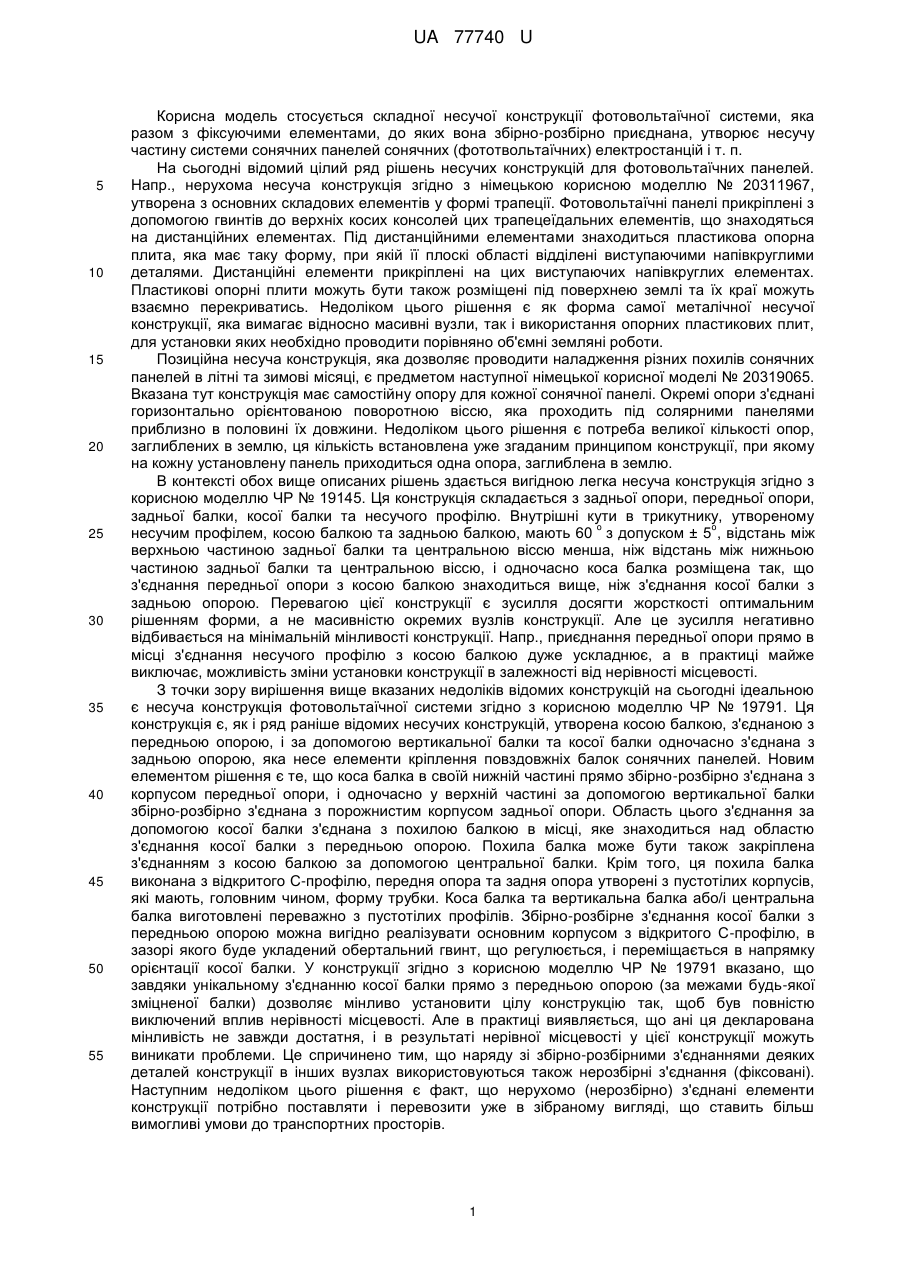

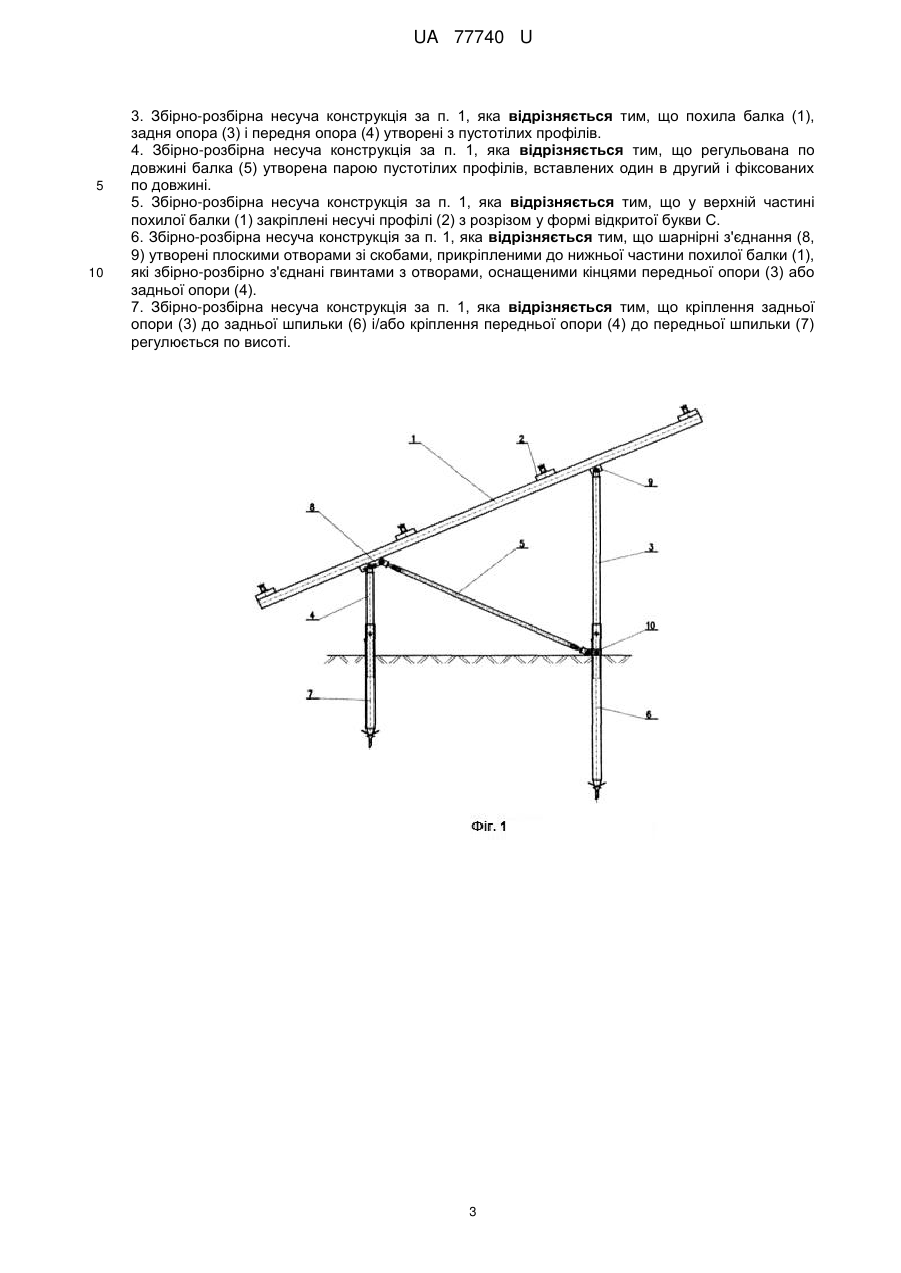

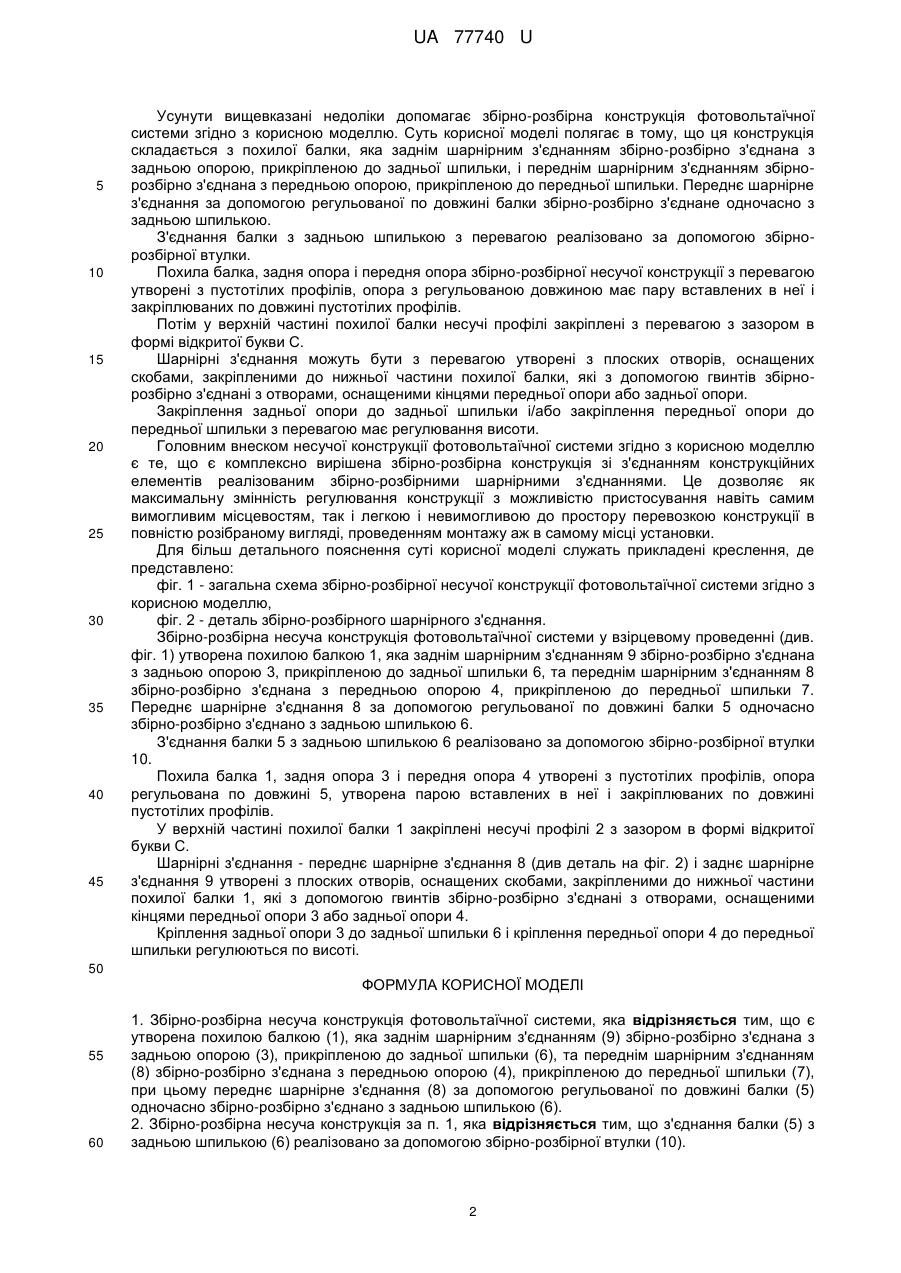

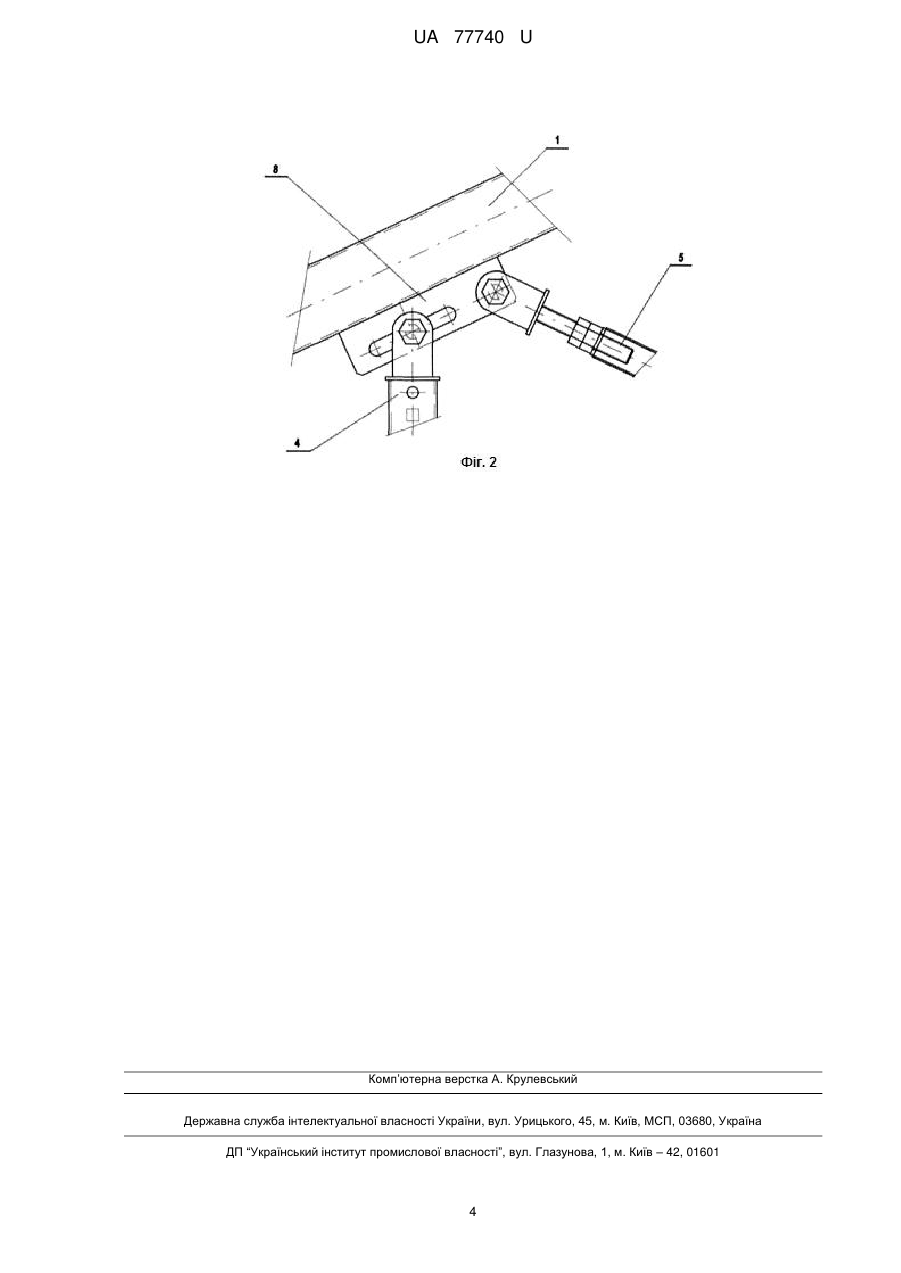

Реферат: Збірно-розбірна конструкція фотовольтаїчної системи разом з фіксуючими елементами, до яких вона збірно-розбірно приєднана, утворює несучу частину системи сонячних панелей сонячних (фототвольтаїчних) електростанцій і т. п. Ця конструкція складається з похилої балки, яка заднім шарнірним з'єднанням збірно-розбірно з'єднана з задньою опорою, прикріпленою до задньої шпильки, і переднім шарнірним з'єднанням збірно-розбірно з'єднана з передньою опорою, прикріпленою до передньої шпильки. Переднє шарнірне з'єднання за допомогою регульованої по довжині балки одночасно збірно-розбірно з'єднане з задньою шпилькою. UA 77740 U (33) Код держави-учасниці CZ UA 77740 U UA 77740 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується складної несучої конструкції фотовольтаїчної системи, яка разом з фіксуючими елементами, до яких вона збірно-розбірно приєднана, утворює несучу частину системи сонячних панелей сонячних (фототвольтаїчних) електростанцій і т. п. На сьогодні відомий цілий ряд рішень несучих конструкцій для фотовольтаїчних панелей. Напр., нерухома несуча конструкція згідно з німецькою корисною моделлю № 20311967, утворена з основних складових елементів у формі трапеції. Фотовольтаїчні панелі прикріплені з допомогою гвинтів до верхніх косих консолей цих трапецеїдальних елементів, що знаходяться на дистанційних елементах. Під дистанційними елементами знаходиться пластикова опорна плита, яка має таку форму, при якій її плоскі області відділені виступаючими напівкруглими деталями. Дистанційні елементи прикріплені на цих виступаючих напівкруглих елементах. Пластикові опорні плити можуть бути також розміщені під поверхнею землі та їх краї можуть взаємно перекриватись. Недоліком цього рішення є як форма самої металічної несучої конструкції, яка вимагає відносно масивні вузли, так і використання опорних пластикових плит, для установки яких необхідно проводити порівняно об'ємні земляні роботи. Позиційна несуча конструкція, яка дозволяє проводити наладження різних похилів сонячних панелей в літні та зимові місяці, є предметом наступної німецької корисної моделі № 20319065. Вказана тут конструкція має самостійну опору для кожної сонячної панелі. Окремі опори з'єднані горизонтально орієнтованою поворотною віссю, яка проходить під солярними панелями приблизно в половині їх довжини. Недоліком цього рішення є потреба великої кількості опор, заглиблених в землю, ця кількість встановлена уже згаданим принципом конструкції, при якому на кожну установлену панель приходиться одна опора, заглиблена в землю. В контексті обох вище описаних рішень здається вигідною легка несуча конструкція згідно з корисною моделлю ЧР № 19145. Ця конструкція складається з задньої опори, передньої опори, задньої балки, косої балки та несучого профілю. Внутрішні кути в трикутнику, утвореному o o несучим профілем, косою балкою та задньою балкою, мають 60 з допуском ± 5 , відстань між верхньою частиною задньої балки та центральною віссю менша, ніж відстань між нижньою частиною задньої балки та центральною віссю, і одночасно коса балка розміщена так, що з'єднання передньої опори з косою балкою знаходиться вище, ніж з'єднання косої балки з задньою опорою. Перевагою цієї конструкції є зусилля досягти жорсткості оптимальним рішенням форми, а не масивністю окремих вузлів конструкції. Але це зусилля негативно відбивається на мінімальній мінливості конструкції. Напр., приєднання передньої опори прямо в місці з'єднання несучого профілю з косою балкою дуже ускладнює, а в практиці майже виключає, можливість зміни установки конструкції в залежності від нерівності місцевості. З точки зору вирішення вище вказаних недоліків відомих конструкцій на сьогодні ідеальною є несуча конструкція фотовольтаїчної системи згідно з корисною моделлю ЧР № 19791. Ця конструкція є, як і ряд раніше відомих несучих конструкцій, утворена косою балкою, з'єднаною з передньою опорою, і за допомогою вертикальної балки та косої балки одночасно з'єднана з задньою опорою, яка несе елементи кріплення повздовжніх балок сонячних панелей. Новим елементом рішення є те, що коса балка в своїй нижній частині прямо збірно-розбірно з'єднана з корпусом передньої опори, і одночасно у верхній частині за допомогою вертикальної балки збірно-розбірно з'єднана з порожнистим корпусом задньої опори. Область цього з'єднання за допомогою косої балки з'єднана з похилою балкою в місці, яке знаходиться над областю з'єднання косої балки з передньою опорою. Похила балка може бути також закріплена з'єднанням з косою балкою за допомогою центральної балки. Крім того, ця похила балка виконана з відкритого С-профілю, передня опора та задня опора утворені з пустотілих корпусів, які мають, головним чином, форму трубки. Коса балка та вертикальна балка або/і центральна балка виготовлені переважно з пустотілих профілів. Збірно-розбірне з'єднання косої балки з передньою опорою можна вигідно реалізувати основним корпусом з відкритого C-профілю, в зазорі якого буде укладений обертальний гвинт, що регулюється, і переміщається в напрямку орієнтації косої балки. У конструкції згідно з корисною моделлю ЧР № 19791 вказано, що завдяки унікальному з'єднанню косої балки прямо з передньою опорою (за межами будь-якої зміцненої балки) дозволяє мінливо установити цілу конструкцію так, щоб був повністю виключений вплив нерівності місцевості. Але в практиці виявляється, що ані ця декларована мінливість не завжди достатня, і в результаті нерівної місцевості у цієї конструкції можуть виникати проблеми. Це спричинено тим, що наряду зі збірно-розбірними з'єднаннями деяких деталей конструкції в інших вузлах використовуються також нерозбірні з'єднання (фіксовані). Наступним недоліком цього рішення є факт, що нерухомо (нерозбірно) з'єднані елементи конструкції потрібно поставляти і перевозити уже в зібраному вигляді, що ставить більш вимогливі умови до транспортних просторів. 1 UA 77740 U 5 10 15 20 25 30 35 40 45 Усунути вищевказані недоліки допомагає збірно-розбірна конструкція фотовольтаїчної системи згідно з корисною моделлю. Суть корисної моделі полягає в тому, що ця конструкція складається з похилої балки, яка заднім шарнірним з'єднанням збірно-розбірно з'єднана з задньою опорою, прикріпленою до задньої шпильки, і переднім шарнірним з'єднанням збірнорозбірно з'єднана з передньою опорою, прикріпленою до передньої шпильки. Переднє шарнірне з'єднання за допомогою регульованої по довжині балки збірно-розбірно з'єднане одночасно з задньою шпилькою. З'єднання балки з задньою шпилькою з перевагою реалізовано за допомогою збірнорозбірної втулки. Похила балка, задня опора і передня опора збірно-розбірної несучої конструкції з перевагою утворені з пустотілих профілів, опора з регульованою довжиною має пару вставлених в неї і закріплюваних по довжині пустотілих профілів. Потім у верхній частині похилої балки несучі профілі закріплені з перевагою з зазором в формі відкритої букви C. Шарнірні з'єднання можуть бути з перевагою утворені з плоских отворів, оснащених скобами, закріпленими до нижньої частини похилої балки, які з допомогою гвинтів збірнорозбірно з'єднані з отворами, оснащеними кінцями передньої опори або задньої опори. Закріплення задньої опори до задньої шпильки і/або закріплення передньої опори до передньої шпильки з перевагою має регулювання висоти. Головним внеском несучої конструкції фотовольтаїчної системи згідно з корисною моделлю є те, що є комплексно вирішена збірно-розбірна конструкція зі з'єднанням конструкційних елементів реалізованим збірно-розбірними шарнірними з'єднаннями. Це дозволяє як максимальну змінність регулювання конструкції з можливістю пристосування навіть самим вимогливим місцевостям, так і легкою і невимогливою до простору перевозкою конструкції в повністю розібраному вигляді, проведенням монтажу аж в самому місці установки. Для більш детального пояснення суті корисної моделі служать прикладені креслення, де представлено: фіг. 1 - загальна схема збірно-розбірної несучої конструкції фотовольтаїчної системи згідно з корисною моделлю, фіг. 2 - деталь збірно-розбірного шарнірного з'єднання. Збірно-розбірна несуча конструкція фотовольтаїчної системи у взірцевому проведенні (див. фіг. 1) утворена похилою балкою 1, яка заднім шарнірним з'єднанням 9 збірно-розбірно з'єднана з задньою опорою 3, прикріпленою до задньої шпильки 6, та переднім шарнірним з'єднанням 8 збірно-розбірно з'єднана з передньою опорою 4, прикріпленою до передньої шпильки 7. Переднє шарнірне з'єднання 8 за допомогою регульованої по довжині балки 5 одночасно збірно-розбірно з'єднано з задньою шпилькою 6. З'єднання балки 5 з задньою шпилькою 6 реалізовано за допомогою збірно-розбірної втулки 10. Похила балка 1, задня опора 3 і передня опора 4 утворені з пустотілих профілів, опора регульована по довжині 5, утворена парою вставлених в неї і закріплюваних по довжині пустотілих профілів. У верхній частині похилої балки 1 закріплені несучі профілі 2 з зазором в формі відкритої букви C. Шарнірні з'єднання - переднє шарнірне з'єднання 8 (див деталь на фіг. 2) і заднє шарнірне з'єднання 9 утворені з плоских отворів, оснащених скобами, закріпленими до нижньої частини похилої балки 1, які з допомогою гвинтів збірно-розбірно з'єднані з отворами, оснащеними кінцями передньої опори 3 або задньої опори 4. Кріплення задньої опори 3 до задньої шпильки 6 і кріплення передньої опори 4 до передньої шпильки регулюються по висоті. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Збірно-розбірна несуча конструкція фотовольтаїчної системи, яка відрізняється тим, що є утворена похилою балкою (1), яка заднім шарнірним з'єднанням (9) збірно-розбірно з'єднана з задньою опорою (3), прикріпленою до задньої шпильки (6), та переднім шарнірним з'єднанням (8) збірно-розбірно з'єднана з передньою опорою (4), прикріпленою до передньої шпильки (7), при цьому переднє шарнірне з'єднання (8) за допомогою регульованої по довжині балки (5) одночасно збірно-розбірно з'єднано з задньою шпилькою (6). 2. Збірно-розбірна несуча конструкція за п. 1, яка відрізняється тим, що з'єднання балки (5) з задньою шпилькою (6) реалізовано за допомогою збірно-розбірної втулки (10). 2 UA 77740 U 5 10 3. Збірно-розбірна несуча конструкція за п. 1, яка відрізняється тим, що похила балка (1), задня опора (3) і передня опора (4) утворені з пустотілих профілів. 4. Збірно-розбірна несуча конструкція за п. 1, яка відрізняється тим, що регульована по довжині балка (5) утворена парою пустотілих профілів, вставлених один в другий і фіксованих по довжині. 5. Збірно-розбірна несуча конструкція за п. 1, яка відрізняється тим, що у верхній частині похилої балки (1) закріплені несучі профілі (2) з розрізом у формі відкритої букви C. 6. Збірно-розбірна несуча конструкція за п. 1, яка відрізняється тим, що шарнірні з'єднання (8, 9) утворені плоскими отворами зі скобами, прикріпленими до нижньої частини похилої балки (1), які збірно-розбірно з'єднані гвинтами з отворами, оснащеними кінцями передньої опори (3) або задньої опори (4). 7. Збірно-розбірна несуча конструкція за п. 1, яка відрізняється тим, що кріплення задньої опори (3) до задньої шпильки (6) і/або кріплення передньої опори (4) до передньої шпильки (7) регулюється по висоті. 3 UA 77740 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
