Дверна петля

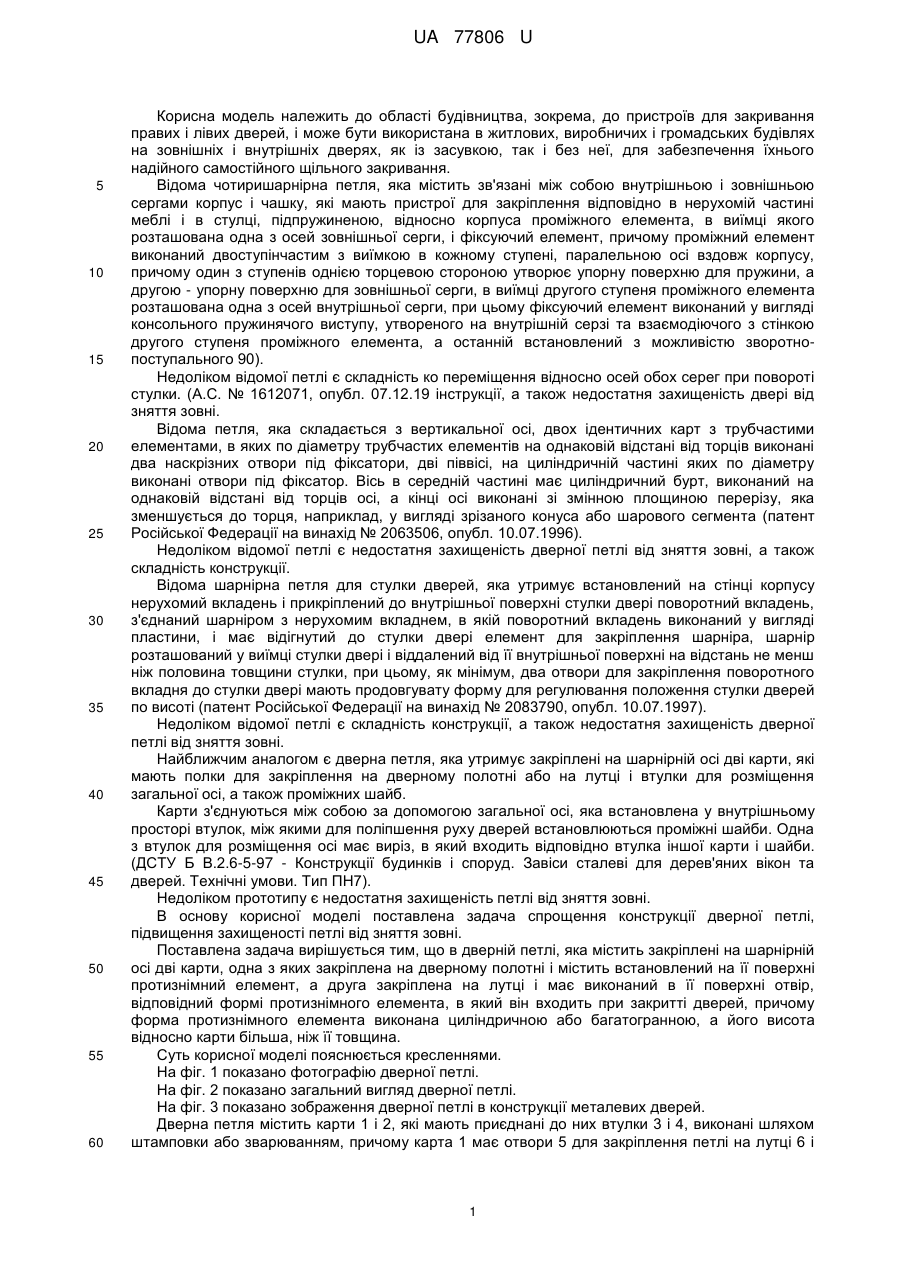

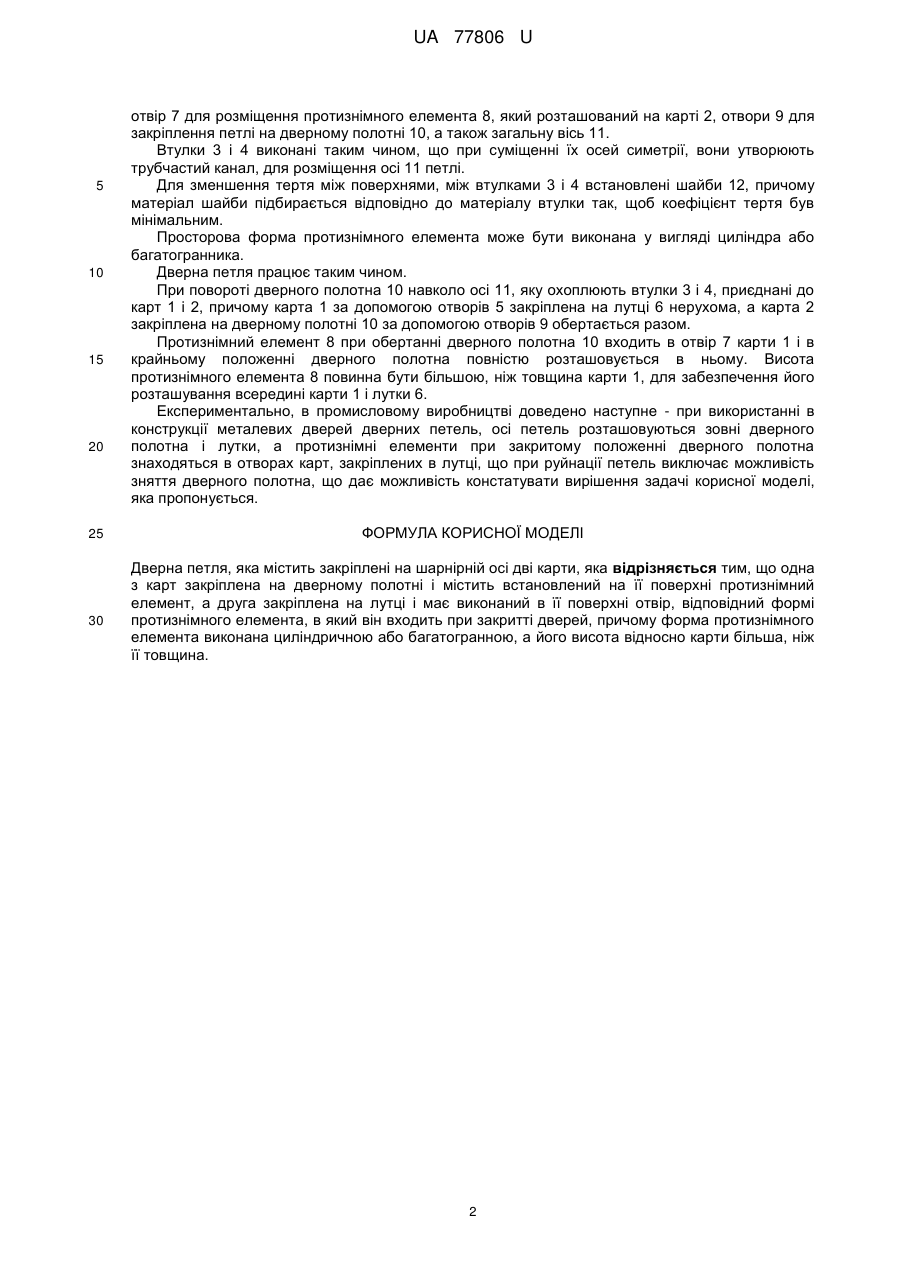

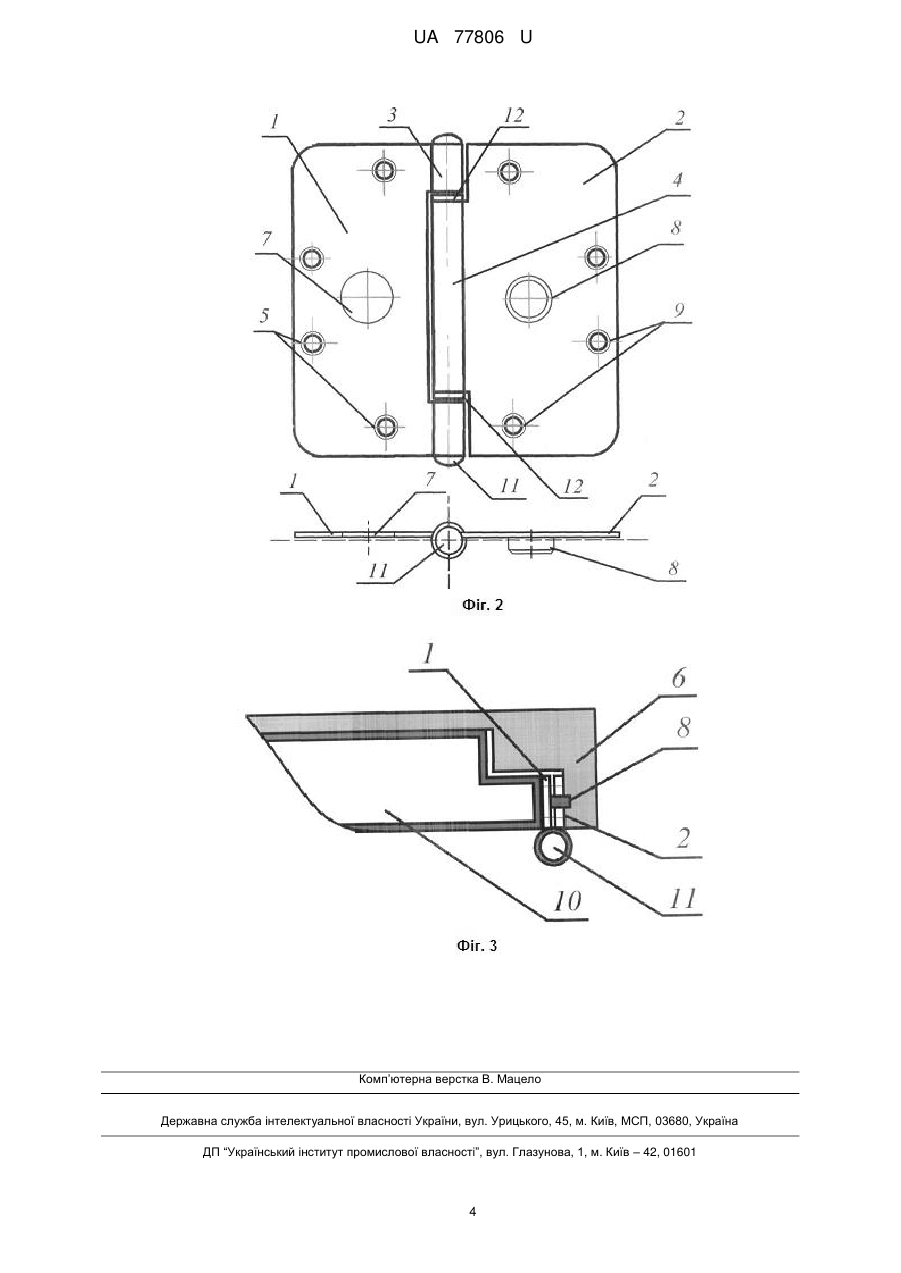

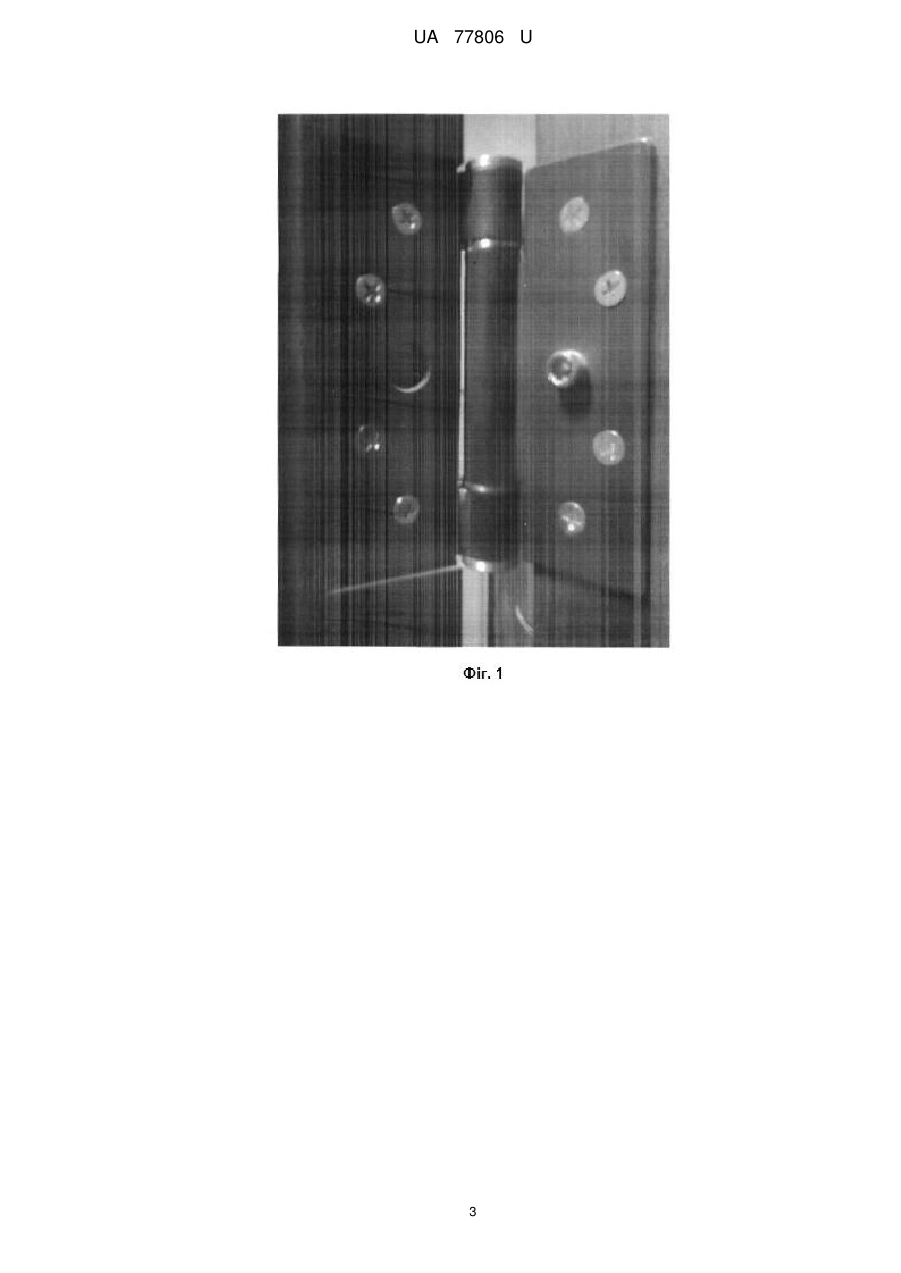

Реферат: UA 77806 U UA 77806 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівництва, зокрема, до пристроїв для закривання правих і лівих дверей, і може бути використана в житлових, виробничих і громадських будівлях на зовнішніх і внутрішніх дверях, як із засувкою, так і без неї, для забезпечення їхнього надійного самостійного щільного закривання. Відома чотиришарнірна петля, яка містить зв'язані між собою внутрішньою і зовнішньою сергами корпус і чашку, які мають пристрої для закріплення відповідно в нерухомій частині меблі і в стулці, підпружиненою, відносно корпуса проміжного елемента, в виїмці якого розташована одна з осей зовнішньої серги, і фіксуючий елемент, причому проміжний елемент виконаний двоступінчастим з виїмкою в кожному ступені, паралельною осі вздовж корпусу, причому один з ступенів однією торцевою стороною утворює упорну поверхню для пружини, а другою - упорну поверхню для зовнішньої серги, в виїмці другого ступеня проміжного елемента розташована одна з осей внутрішньої серги, при цьому фіксуючий елемент виконаний у вигляді консольного пружинячого виступу, утвореного на внутрішній серзі та взаємодіючого з стінкою другого ступеня проміжного елемента, а останній встановлений з можливістю зворотнопоступального 90). Недоліком відомої петлі є складність ко переміщення відносно осей обох серег при повороті стулки. (А.С. № 1612071, опубл. 07.12.19 інструкції, а також недостатня захищеність двері від зняття зовні. Відома петля, яка складається з вертикальної осі, двох ідентичних карт з трубчастими елементами, в яких по діаметру трубчастих елементів на однаковій відстані від торців виконані два наскрізних отвори під фіксатори, дві піввісі, на циліндричній частині яких по діаметру виконані отвори під фіксатор. Вісь в середній частині має циліндричний бурт, виконаний на однаковій відстані від торців осі, а кінці осі виконані зі змінною площиною перерізу, яка зменшується до торця, наприклад, у вигляді зрізаного конуса або шарового сегмента (патент Російської Федерації на винахід № 2063506, опубл. 10.07.1996). Недоліком відомої петлі є недостатня захищеність дверної петлі від зняття зовні, а також складність конструкції. Відома шарнірна петля для стулки дверей, яка утримує встановлений на стінці корпусу нерухомий вкладень і прикріплений до внутрішньої поверхні стулки двері поворотний вкладень, з'єднаний шарніром з нерухомим вкладнем, в якій поворотний вкладень виконаний у вигляді пластини, і має відігнутий до стулки двері елемент для закріплення шарніра, шарнір розташований у виїмці стулки двері і віддалений від її внутрішньої поверхні на відстань не менш ніж половина товщини стулки, при цьому, як мінімум, два отвори для закріплення поворотного вкладня до стулки двері мають продовгувату форму для регулювання положення стулки дверей по висоті (патент Російської Федерації на винахід № 2083790, опубл. 10.07.1997). Недоліком відомої петлі є складність конструкції, а також недостатня захищеність дверної петлі від зняття зовні. Найближчим аналогом є дверна петля, яка утримує закріплені на шарнірній осі дві карти, які мають полки для закріплення на дверному полотні або на лутці і втулки для розміщення загальної осі, а також проміжних шайб. Карти з'єднуються між собою за допомогою загальної осі, яка встановлена у внутрішньому просторі втулок, між якими для поліпшення руху дверей встановлюються проміжні шайби. Одна з втулок для розміщення осі має виріз, в який входить відповідно втулка іншої карти і шайби. (ДСТУ Б В.2.6-5-97 - Конструкції будинків і споруд. Завіси сталеві для дерев'яних вікон та дверей. Технічні умови. Тип ПН7). Недоліком прототипу є недостатня захищеність петлі від зняття зовні. В основу корисної моделі поставлена задача спрощення конструкції дверної петлі, підвищення захищеності петлі від зняття зовні. Поставлена задача вирішується тим, що в дверній петлі, яка містить закріплені на шарнірній осі дві карти, одна з яких закріплена на дверному полотні і містить встановлений на її поверхні протизнімний елемент, а друга закріплена на лутці і має виконаний в її поверхні отвір, відповідний формі протизнімного елемента, в який він входить при закритті дверей, причому форма протизнімного елемента виконана циліндричною або багатогранною, а його висота відносно карти більша, ніж її товщина. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показано фотографію дверної петлі. На фіг. 2 показано загальний вигляд дверної петлі. На фіг. 3 показано зображення дверної петлі в конструкції металевих дверей. Дверна петля містить карти 1 і 2, які мають приєднані до них втулки 3 і 4, виконані шляхом штамповки або зварюванням, причому карта 1 має отвори 5 для закріплення петлі на лутці 6 і 1 UA 77806 U 5 10 15 20 25 30 отвір 7 для розміщення протизнімного елемента 8, який розташований на карті 2, отвори 9 для закріплення петлі на дверному полотні 10, а також загальну вісь 11. Втулки 3 і 4 виконані таким чином, що при суміщенні їх осей симетрії, вони утворюють трубчастий канал, для розміщення осі 11 петлі. Для зменшення тертя між поверхнями, між втулками 3 і 4 встановлені шайби 12, причому матеріал шайби підбирається відповідно до матеріалу втулки так, щоб коефіцієнт тертя був мінімальним. Просторова форма протизнімного елемента може бути виконана у вигляді циліндра або багатогранника. Дверна петля працює таким чином. При повороті дверного полотна 10 навколо осі 11, яку охоплюють втулки 3 і 4, приєднані до карт 1 і 2, причому карта 1 за допомогою отворів 5 закріплена на лутці 6 нерухома, а карта 2 закріплена на дверному полотні 10 за допомогою отворів 9 обертається разом. Протизнімний елемент 8 при обертанні дверного полотна 10 входить в отвір 7 карти 1 і в крайньому положенні дверного полотна повністю розташовується в ньому. Висота протизнімного елемента 8 повинна бути більшою, ніж товщина карти 1, для забезпечення його розташування всередині карти 1 і лутки 6. Експериментально, в промисловому виробництві доведено наступне - при використанні в конструкції металевих дверей дверних петель, осі петель розташовуються зовні дверного полотна і лутки, а протизнімні елементи при закритому положенні дверного полотна знаходяться в отворах карт, закріплених в лутці, що при руйнації петель виключає можливість зняття дверного полотна, що дає можливість констатувати вирішення задачі корисної моделі, яка пропонується. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дверна петля, яка містить закріплені на шарнірній осі дві карти, яка відрізняється тим, що одна з карт закріплена на дверному полотні і містить встановлений на її поверхні протизнімний елемент, а друга закріплена на лутці і має виконаний в її поверхні отвір, відповідний формі протизнімного елемента, в який він входить при закритті дверей, причому форма протизнімного елемента виконана циліндричною або багатогранною, а його висота відносно карти більша, ніж її товщина. 2 UA 77806 U 3 UA 77806 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
