Петля для дверей, вікон тощо

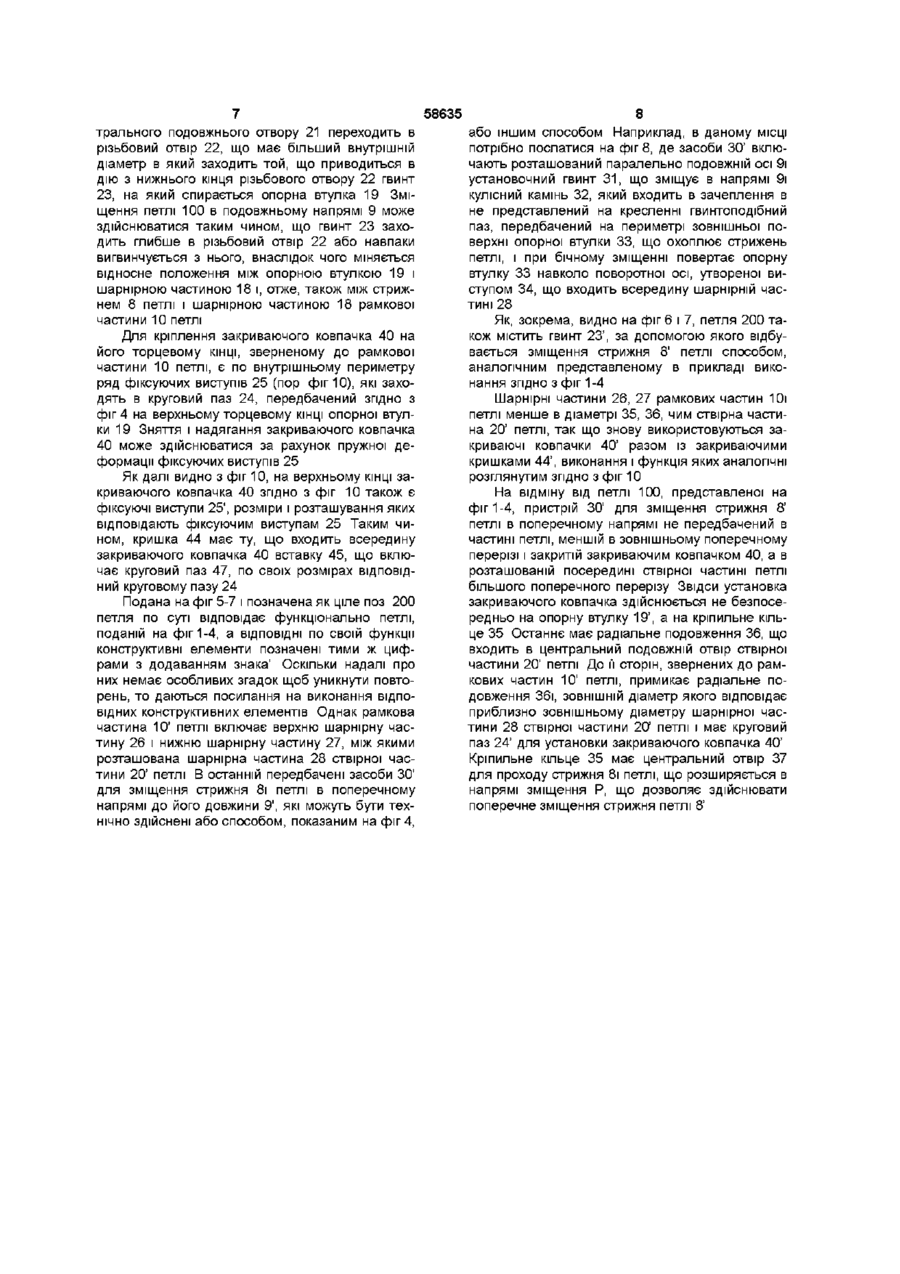

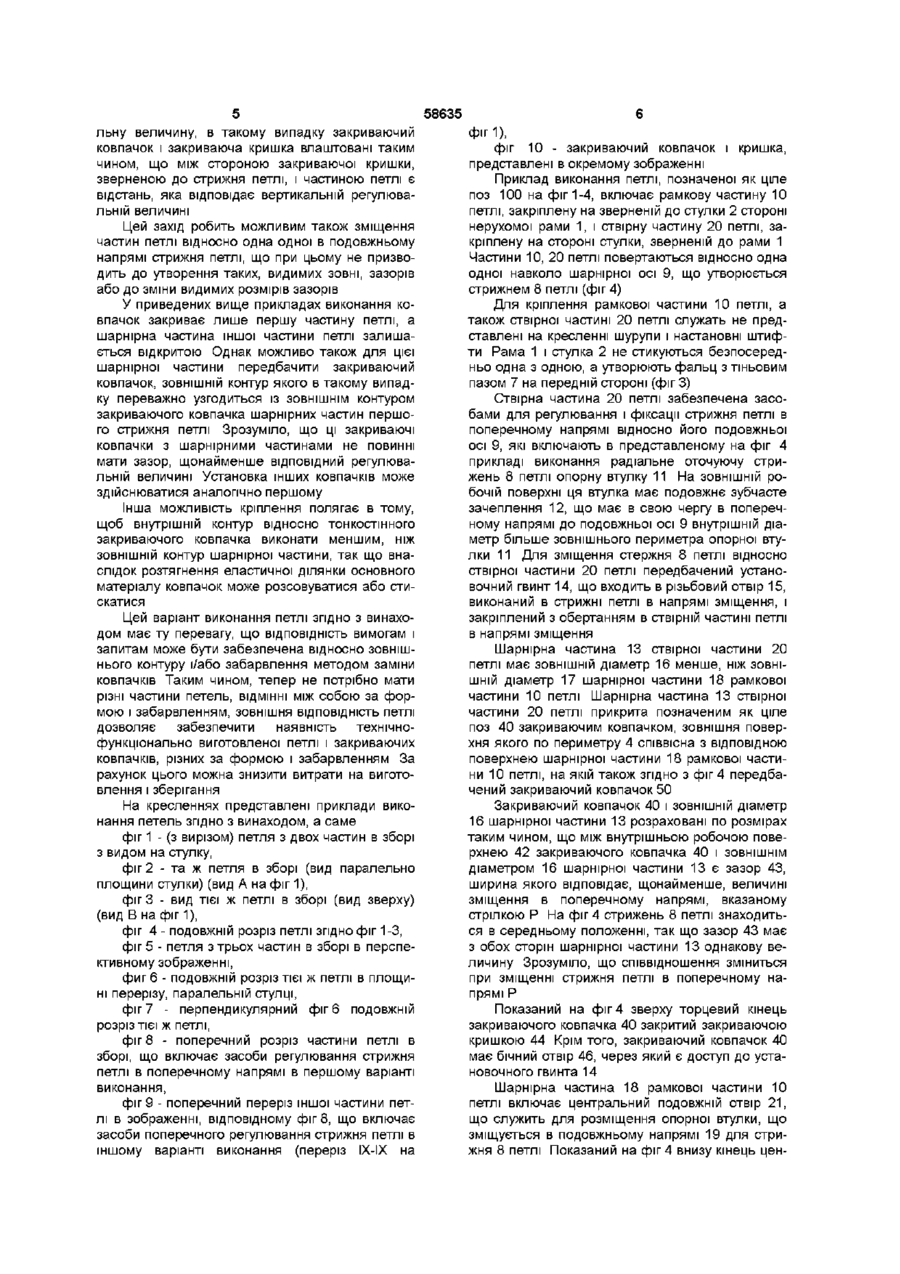

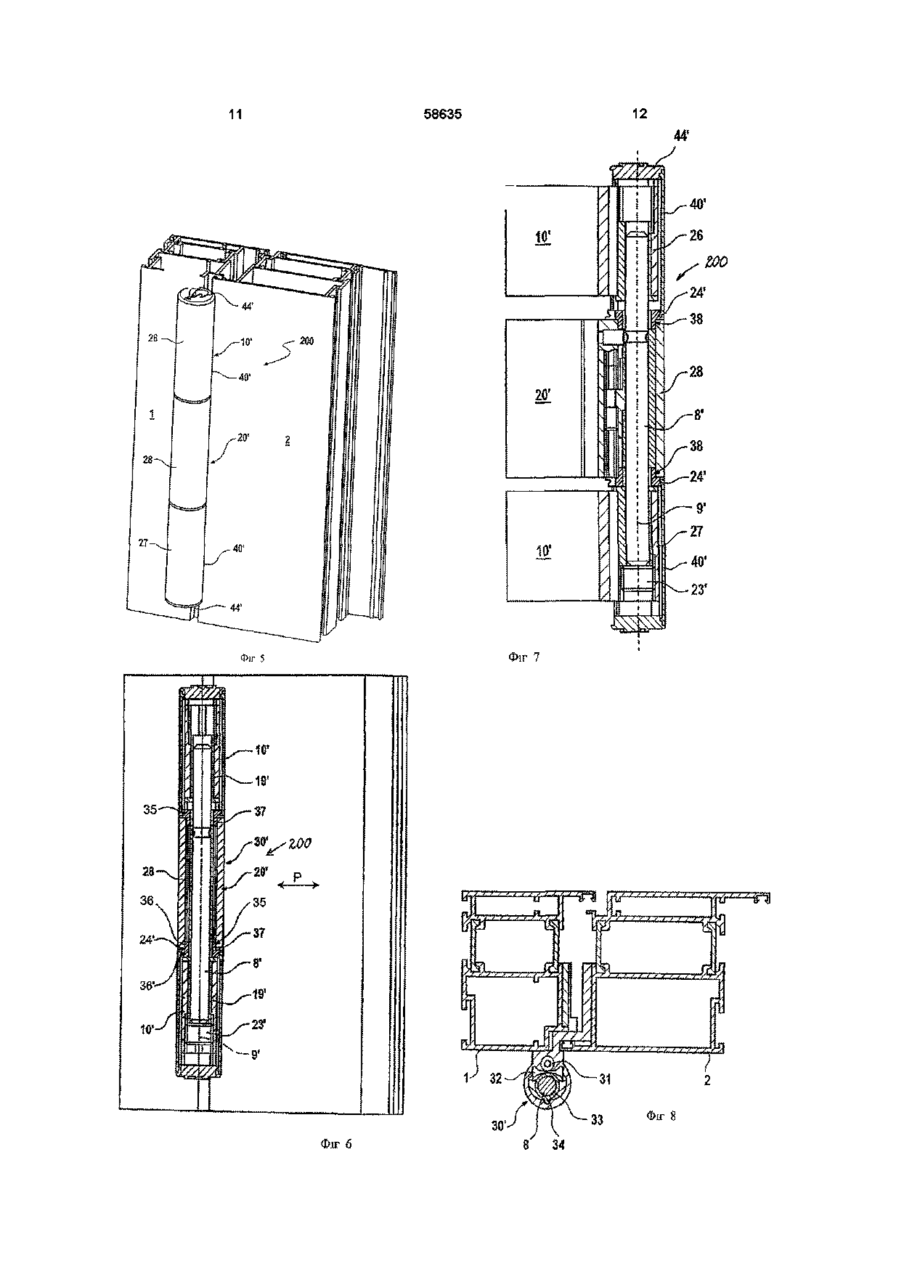

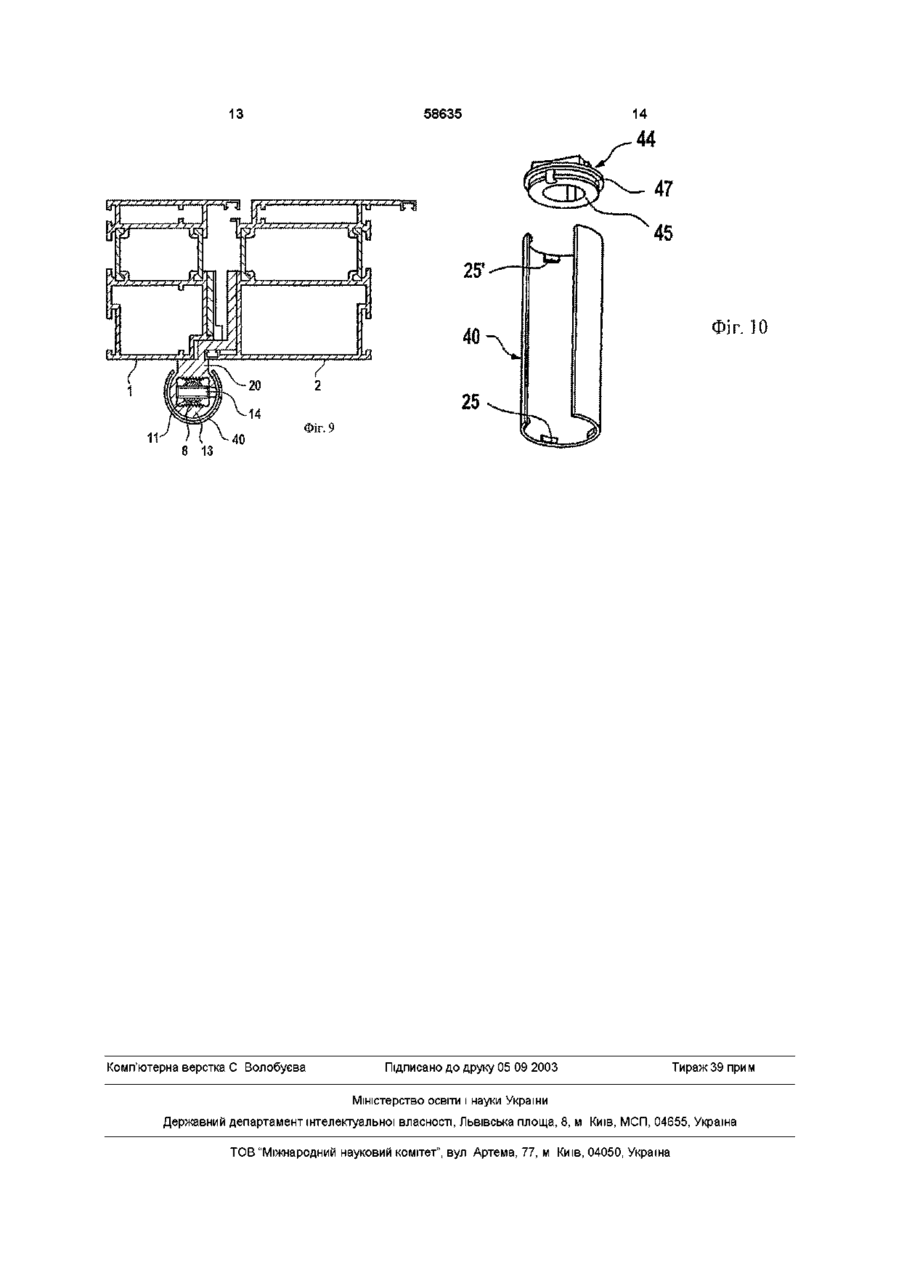

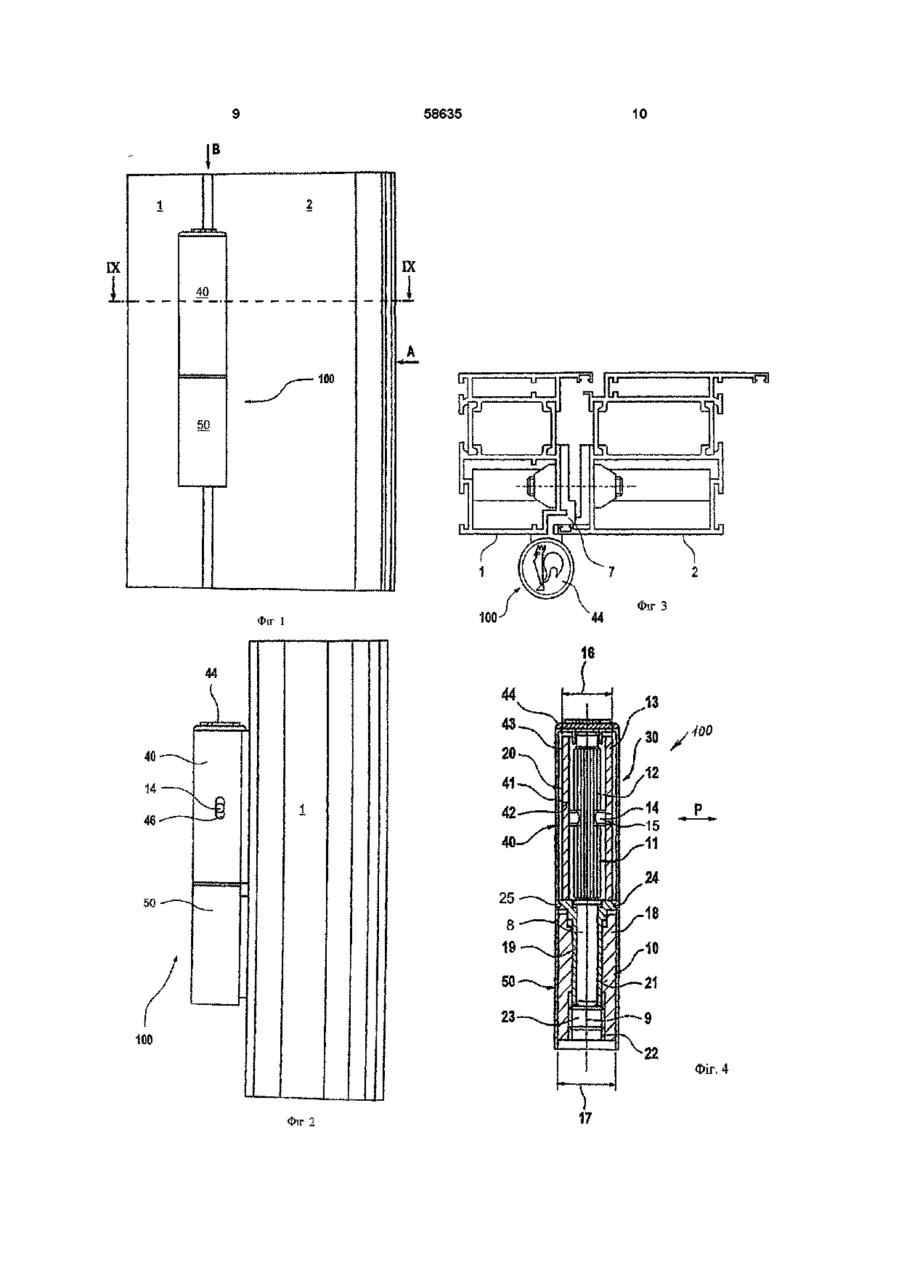

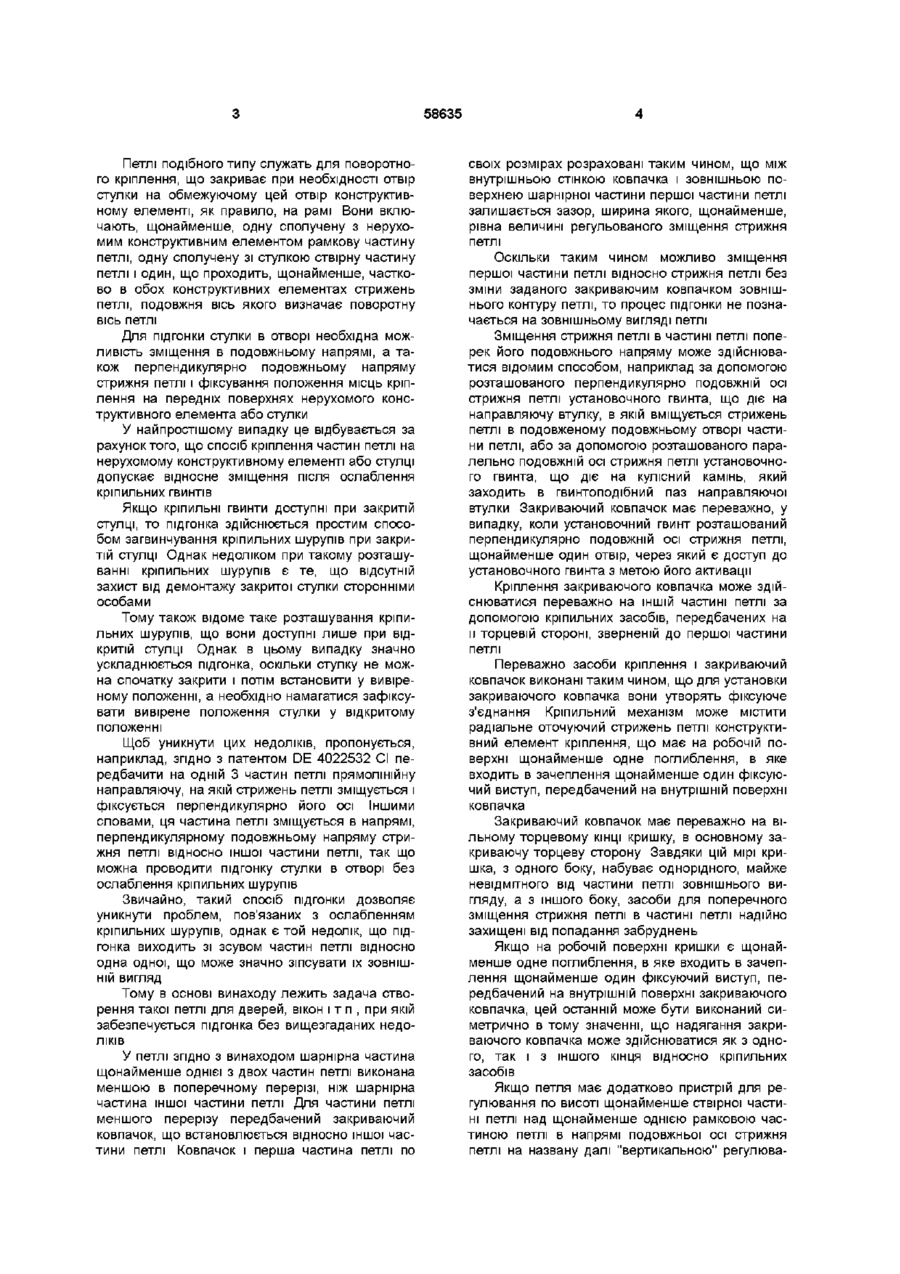

1 Петля для дверей, вікон тощо, що містить рамкову частину петлі, яка кріпиться на нерухомій рамі дверей, вікна тощо, щонайменше одну стулкову частину петлі, які кріпляться на стулку дверей, вікна тощо, щонайменше один вертикальний стрижень петлі, який проходить через розташовані одна над іншою шарнірні частини частин петлі для поворотного шарнірного з'єднання частин петлі і передбачені, щонайменше в одній з частин петлі, засоби для переміщення стрижня петлі в поперечному напрямі відносно його поздовжньої осі на регулювальну величину і фіксації його в необхідному положенні, яка відрізняється тим, що шарнірна частина рамкової або стулкової частини петлі має менший поперечний переріз, ніж поперечний переріз ВІДПОВІДНО іншої частини петлі, так що ЗОВНІШНІЙ периметр перерізу однієї частини петлі щонайменше в напрямі зміщення менше, ніж периметр поперечного перерізу іншої частини петлі, і передбачений щонайменше один закриваючий ковпачок, що закриває щонайменше одну шарнірну частину петлі і встановлений з можливістю зміщення щонайменше відносно іншої частини петлі, причому внутрішня площа поперечного перерізу закриваючого ковпачка має такий розмір, що між його внутрішньою поверхнею і зовнішньою поверхнею по периметру шарнірної частини, що закривається, залишається проміжок, ширина якого не менша за величину регульованого зміщення, причому в закриваючому ковпачку є отвір, через який можливий доступ до засобів ре гулювання стрижня петлі з метою приведення їх у дію і на ІНШІЙ частині петлі на торцевому КІНЦІ, оберненому до першої частини петлі, передбачені кріпильні засоби для встановлення закриваючого ковпачка 2 Петля за п 1, яка відрізняється тим, що засоби кріплення і закриваючий ковпачок виконані з утворенням фіксуючого за необхідністю з'єднання 3 Петля за п 2, яка відрізняється тим, що засоби кріплення включають кріпильний конструктивний елемент, радіально оточуючий стрижень петлі, і що включає, в свою чергу, на своїй поверхні щонайменше одне заглиблення у вигляді кругового паза, з яким входить в зачеплення щонайменше один фіксуючий виступ, передбачений на внутрішній поверхні закриваючого ковпачка 4 Петля за одним із пп 1-3, яка відрізняється тим, що закриваючий ковпачок має на вільному торцевому КІНЦІ закриваючу кришку, що закриває в основному торцевий кінець 5 Петля за п 4, яка відрізняється тим, що закриваюча кришка має подовження, що входить в закриваючий ковпачок, яке входить в зачеплення з фіксуючим виступом, передбаченим на внутрішній поверхні закриваючого ковпачка 6 Петля за одним із пп 1-5, яка відрізняється тим, що вона містить пристрій для регулювання положення по висоті щонайменше однієї стулкової частини петлі над щонайменше однією рамковою частиною петлі в напрямі поздовжньої осі стрижня петлі на вертикальну регулювальну величину і між нижньою стороною закриваючої кришки і зверненою до неї торцевою стороною закритої частини петлі є відстань, яка відповідає довжині вертикальної регульованої величини 7 Петля за одним із пп 1-6, яка відрізняється тим, що на частині петлі, що має більший ЗОВНІШНІЙ поперечний переріз, передбачений другий закриваючий ковпачок, який щонайменше частково закриває цю частину петлі 8 Петля за п 7, яка відрізняється тим, що ЗОВНІ ШНІЙ поперечний переріз другого закриваючого ковпачка по суті відповідає зовнішньому поперечному перерізу першого закриваючого ковпачка О ю C O (О 00 ю 58635 Петлі подібного типу служать для поворотного кріплення, що закриває при необхідності отвір стулки на обмежуючому цей отвір конструктивному елементі, як правило, на рамі Вони включають, щонайменше, одну сполучену з нерухомим конструктивним елементом рамкову частину петлі, одну сполучену зі стулкою ствірну частину петлі і один, що проходить, щонайменше, частково в обох конструктивних елементах стрижень петлі, подовжня вісь якого визначає поворотну вісь петлі Для підгонки стулки в отворі необхідна можливість зміщення в подовжньому напрямі, а також перпендикулярно подовжньому напряму стрижня петлі і фіксування положення місць кріплення на передніх поверхнях нерухомого конструктивного елемента або стулки У найпростішому випадку це відбувається за рахунок того, що спосіб кріплення частин петлі на нерухомому конструктивному елементі або стулці допускає відносне зміщення після ослаблення кріпильних гвинтів Якщо кріпильні гвинти доступні при закритій стулці, то підгонка здійснюється простим способом загвинчування кріпильних шурупів при закритій стулці Однак недоліком при такому розташуванні кріпильних шурупів є те, що відсутній захист від демонтажу закритої стулки сторонніми особами Тому також відоме таке розташування кріпильних шурупів, що вони доступні лише при відкритій стулці Однак в цьому випадку значно ускладнюється підгонка, оскільки стулку не можна спочатку закрити і потім встановити у вивіреному положенні, а необхідно намагатися зафіксувати вивірене положення стулки у відкритому положенні Щоб уникнути цих недоліків, пропонується, наприклад, згідно з патентом DE 4022532 СІ передбачити на одній 3 частин петлі прямолінійну направляючу, на якій стрижень петлі зміщується і фіксується перпендикулярно його осі Іншими словами, ця частина петлі зміщується в напрямі, перпендикулярному подовжньому напряму стрижня петлі відносно іншої частини петлі, так що можна проводити підгонку стулки в отворі без ослаблення кріпильних шурупів Звичайно, такий спосіб підгонки дозволяє уникнути проблем, пов'язаних з ослабленням кріпильних шурупів, однак є той недолік, що підгонка виходить зі зсувом частин петлі відносно одна одної, що може значно зіпсувати їх ЗОВНІШНІЙ вигляд Тому в основі винаходу лежить задача створення такої петлі для дверей, вікон і т п , при якій забезпечується підгонка без вищезгаданих недоліків У петлі згідно з винаходом шарнірна частина щонайменше однієї з двох частин петлі виконана меншою в поперечному перерізі, ніж шарнірна частина іншої частини петлі Для частини петлі меншого перерізу передбачений закриваючий ковпачок, що встановлюється відносно іншої частини петлі Ковпачок і перша частина петлі по своїх розмірах розраховані таким чином, що між внутрішньою стінкою ковпачка і зовнішньою поверхнею шарнірної частини першої частини петлі залишається зазор, ширина якого, щонайменше, рівна величині регульованого зміщення стрижня петлі Оскільки таким чином можливо зміщення першої частини петлі відносно стрижня петлі без зміни заданого закриваючим ковпачком зовнішнього контуру петлі, то процес підгонки не позначається на зовнішньому вигляді петлі Зміщення стрижня петлі в частині петлі поперек його подовжнього напряму може здійснюватися відомим способом, наприклад за допомогою розташованого перпендикулярно подовжній осі стрижня петлі установочного гвинта, що діє на направляючу втулку, в якій вміщується стрижень петлі в подовженому подовжньому отворі частини петлі, або за допомогою розташованого паралельно подовжній осі стрижня петлі установочного гвинта, що діє на кулісний камінь, який заходить в гвинтоподібний паз направляючої втулки Закриваючий ковпачок має переважно, у випадку, коли установочний гвинт розташований перпендикулярно подовжній осі стрижня петлі, щонайменше один отвір, через який є доступ до установочного гвинта з метою його активації Кріплення закриваючого ковпачка може здійснюватися переважно на ІНШІЙ частині петлі за допомогою кріпильних засобів, передбачених на и торцевій стороні, зверненій до першої частини петлі Переважно засоби кріплення і закриваючий ковпачок виконані таким чином, що для установки закриваючого ковпачка вони утворять фіксуюче з'єднання Кріпильний механізм може містити радіальне оточуючий стрижень петлі конструктивний елемент кріплення, що має на робочій поверхні щонайменше одне поглиблення, в яке входить в зачеплення щонайменше один фіксуючий виступ, передбачений на внутрішній поверхні ковпачка Закриваючий ковпачок має переважно на вільному торцевому КІНЦІ кришку, в основному закриваючу торцеву сторону Завдяки цій мірі кришка, з одного боку, набуває однорідного, майже невідмітного від частини петлі зовнішнього вигляду, а з іншого боку, засоби для поперечного зміщення стрижня петлі в частині петлі надійно захищені від попадання забруднень Якщо на робочій поверхні кришки є щонайменше одне поглиблення, в яке входить в зачеплення щонайменше один фіксуючий виступ, передбачений на внутрішній поверхні закриваючого ковпачка, цей останній може бути виконаний симетрично в тому значенні, що надягання закриваючого ковпачка може здійснюватися як з одного, так і з іншого кінця відносно кріпильних засобів Якщо петля має додатково пристрій для регулювання по висоті щонайменше ствірної частині петлі над щонайменше однією рамковою частиною петлі в напрямі подовжньої осі стрижня петлі на названу далі "вертикальною" регулюва 58635 льну величину, в такому випадку закриваючий ковпачок і закриваюча кришка влаштовані таким чином, що між стороною закриваючої кришки, зверненою до стрижня петлі, і частиною петлі є відстань, яка відповідає вертикальній регулювальній величині Цей захід робить можливим також зміщення частин петлі відносно одна одної в подовжньому напрямі стрижня петлі, що при цьому не призводить до утворення таких, видимих зовні, зазорів або до зміни видимих розмірів зазорів У приведених вище прикладах виконання ковпачок закриває лише першу частину петлі, а шарнірна частина іншої частини петлі залишається відкритою Однак можливо також для цієї шарнірної частини передбачити закриваючий ковпачок, ЗОВНІШНІЙ контур якого в такому випадку переважно узгодиться із ЗОВНІШНІМ контуром закриваючого ковпачка шарнірних частин першого стрижня петлі Зрозуміло, що ці закриваючі ковпачки з шарнірними частинами не повинні мати зазор, щонайменше ВІДПОВІДНИЙ регулюва льній величині Установка інших ковпачків може здійснюватися аналогічно першому Інша можливість кріплення полягає в тому, щоб внутрішній контур відносно тонкостінного закриваючого ковпачка виконати меншим, ніж ЗОВНІШНІЙ контур шарнірної частини, так що вна слідок розтягнення еластичної ділянки основного матеріалу ковпачок може розсовуватися або стискатися Цей варіант виконання петлі згідно з винаходом має ту перевагу, що ВІДПОВІДНІСТЬ вимогам і запитам може бути забезпечена відносно зовнішнього контуру і/або забарвлення методом заміни ковпачків Таким чином, тепер не потрібно мати різні частини петель, ВІДМІННІ МІЖ собою за формою і забарвленням, зовнішня ВІДПОВІДНІСТЬ петлі дозволяє забезпечити наявність технічнофункціонально виготовленої петлі і закриваючих ковпачків, різних за формою і забарвленням За рахунок цього можна знизити витрати на виготовлення і зберігання На кресленнях представлені приклади виконання петель згідно з винаходом, а саме фіг 1 - (з вирізом) петля з двох частин в зборі з видом на стулку, фіг 2 - та ж петля в зборі (вид паралельно площини стулки) (вид А на фіг 1), фіг 3 - вид тієї ж петлі в зборі (вид зверху) (вид В на фіг 1), фіг 4 - подовжній розріз петлі згідно фіг 1-3, фіг 5 - петля з трьох частин в зборі в перспективному зображенні, фиг 6 - подовжній розріз тієї ж петлі в площині перерізу, паралельній стулці, фіг 7 - перпендикулярний фіг 6 подовжній розріз тієї ж петлі, фіг 8 - поперечний розріз частини петлі в зборі, що включає засоби регулювання стрижня петлі в поперечному напрямі в першому варіанті виконання, фіг 9 - поперечний переріз іншої частини петлі в зображенні, відповідному фіг 8, що включає засоби поперечного регулювання стрижня петлі в іншому варіанті виконання (переріз ІХ-ІХ на 6 фіП), фіг 10 - закриваючий ковпачок і кришка, представлені в окремому зображенні Приклад виконання петлі, позначеної як ціле поз 100 на фіг 1-4, включає рамкову частину 10 петлі, закріплену на зверненій до стулки 2 стороні нерухомої рами 1, і ствірну частину 20 петлі, закріплену на стороні стулки, зверненій до рами 1 Частини 10, 20 петлі повертаються відносно одна одної навколо шарнірної осі 9, що утворюється стрижнем 8 петлі (фіг 4) Для кріплення рамкової частини 10 петлі, а також ствірної частині 20 петлі служать не представлені на кресленні шурупи і настановні штифти Рама 1 і стулка 2 не стикуються безпосередньо одна з одною, а утворюють фальц з тіньовим пазом 7 на передній стороні (фіг 3) Ствірна частина 20 петлі забезпечена засобами для регулювання і фіксації стрижня петлі в поперечному напрямі відносно його подовжньої осі 9, які включають в представленому на фіг 4 прикладі виконання радіальне оточуючу стрижень 8 петлі опорну втулку 11 На ЗОВНІШНІЙ робочій поверхні ця втулка має подовжнє зубчасте зачеплення 12, що має в свою чергу в поперечному напрямі до подовжньої осі 9 внутрішній діаметр більше зовнішнього периметра опорної втулки 11 Для зміщення стержня 8 петлі відносно ствірної частини 20 петлі передбачений установочний гвинт 14, що входить в різьбовий отвір 15, виконаний в стрижні петлі в напрямі зміщення, і закріплений з обертанням в ствірній частині петлі в напрямі зміщення Шарнірна частина 13 ствірної частини 20 петлі має ЗОВНІШНІЙ діаметр 16 менше, ніж ЗОВНІШНІЙ діаметр 17 шарнірної частини 18 рамкової частини 10 петлі Шарнірна частина 13 ствірної частини 20 петлі прикрита позначеним як ціле поз 40 закриваючим ковпачком, зовнішня поверхня якого по периметру 4 співвісна з ВІДПОВІДНОЮ поверхнею шарнірної частини 18 рамкової частини 10 петлі, на якій також згідно з фіг 4 передбачений закриваючий ковпачок 50 Закриваючий ковпачок 40 і ЗОВНІШНІЙ діаметр 16 шарнірної частини 13 розраховані по розмірах таким чином, що між внутрішньою робочою поверхнею 42 закриваючого ковпачка 40 і ЗОВНІШНІМ діаметром 16 шарнірної частини 13 є зазор 43, ширина якого відповідає, щонайменше, величині зміщення в поперечному напрямі, вказаному стрілкою Р На фіг 4 стрижень 8 петлі знаходиться в середньому положенні, так що зазор 43 має з обох сторін шарнірної частини 13 однакову величину Зрозуміло, що співвідношення зміниться при зміщенні стрижня петлі в поперечному напрямі р Показаний на фіг 4 зверху торцевий кінець закриваючого ковпачка 40 закритий закриваючою кришкою 44 Крім того, закриваючий ковпачок 40 має бічний отвір 46, через який є доступ до установочного гвинта 14 Шарнірна частина 18 рамкової частини 10 петлі включає центральний подовжній отвір 2 1 , що служить для розміщення опорної втулки, що зміщується в подовжньому напрямі 19 для стрижня 8 петлі Показаний на фіг 4 внизу кінець цен 58635 трального подовжнього отвору 21 переходить в різьбовий отвір 22, що має більший внутрішній діаметр в який заходить той, що приводиться в дію з нижнього кінця різьбового отвору 22 гвинт 23, на який спирається опорна втулка 19 Зміщення петлі 100 в подовжньому напрямі 9 може здійснюватися таким чином, що гвинт 23 заходить глибше в різьбовий отвір 22 або навпаки вигвинчується з нього, внаслідок чого міняється відносне положення між опорною втулкою 19 і шарнірною частиною 18 і, отже, також між стрижнем 8 петлі і шарнірною частиною 18 рамкової частини 10 петлі Для кріплення закриваючого ковпачка 40 на його торцевому КІНЦІ, зверненому до рамкової частини 10 петлі, є по внутрішньому периметру ряд фіксуючих виступів 25 (пор фіг 10), які заходять в круговий паз 24, передбачений згідно з фіг 4 на верхньому торцевому КІНЦІ опорної втулки 19 Зняття і надягання закриваючого ковпачка 40 може здійснюватися за рахунок пружної деформації фіксуючих виступів 25 Як далі видно з фіг 10, на верхньому КІНЦІ закриваючого ковпачка 40 згідно з фіг 10 також є фіксуючі виступи 25', розміри і розташування яких відповідають фіксуючим виступам 25 Таким чином, кришка 44 має ту, що входить всередину закриваючого ковпачка 40 вставку 45, що включає круговий паз 47, по своїх розмірах ВІДПОВІДНИЙ круговому пазу 24 Подана на фіг 5-7 і позначена як ціле поз 200 петля по суті відповідає функціонально петлі, поданій на фіг 1-4, а ВІДПОВІДНІ ПО своїй функції конструктивні елементи позначені тими ж цифрами з додаванням знака' Оскільки надалі про них немає особливих згадок щоб уникнути повторень, то даються посилання на виконання ВІДПОВІДНИХ конструктивних елементів Однак рамкова частина 10' петлі включає верхню шарнірну частину 26 і нижню шарнірну частину 27, між якими розташована шарнірна частина 28 ствірної частини 20' петлі В останній передбачені засоби ЗО' для зміщення стрижня 8і петлі в поперечному напрямі до його довжини 9', які можуть бути технічно здійснені або способом, показаним на фіг 4, 8 або іншим способом Наприклад, в даному МІСЦІ потрібно послатися на фіг 8, де засоби ЗО' включають розташований паралельно подовжній осі 9і установочний гвинт 31, що зміщує в напрямі 9і кулісний камінь 32, який входить в зачеплення в не представлений на кресленні гвинтоподібний паз, передбачений на периметрі зовнішньої поверхні опорної втулки 33, що охоплює стрижень петлі, і при бічному зміщенні повертає опорну втулку 33 навколо поворотної осі, утвореної виступом 34, що входить всередину шарнірній частині 28 Як, зокрема, видно на фіг 6 і 7, петля 200 також містить гвинт 23', за допомогою якого відбувається зміщення стрижня 8' петлі способом, аналогічним представленому в прикладі виконання згідно з фіг 1-4 Шарнірні частини 26, 27 рамкових частин 10і петлі менше в діаметрі 35, 36, чим ствірна частина 20' петлі, так що знову використовуються закриваючі ковпачки 40' разом із закриваючими кришками 44', виконання і функція яких аналогічні розглянутим згідно з фіг 10 На відміну від петлі 100, представленої на фіг 1-4, пристрій ЗО' для зміщення стрижня 8' петлі в поперечному напрямі не передбачений в частині петлі, меншій в зовнішньому поперечному перерізі і закритій закриваючим ковпачком 40, а в розташованій посередині ствірної частині петлі більшого поперечного перерізу Звідси установка закриваючого ковпачка здійснюється не безпосередньо на опорну втулку 19', а на кріпильне кільце 35 Останнє має радіальне подовження 36, що входить в центральний подовжній отвір ствірної частини 20' петлі До її сторін, звернених до рамкових частин 10' петлі, примикає радіальне подовження Збі, ЗОВНІШНІЙ діаметр якого відповідає приблизно зовнішньому діаметру шарнірної частини 28 ствірної частини 20' петлі і має круговий паз 24' для установки закриваючого ковпачка 40' Кріпильне кільце 35 має центральний отвір 37 для проходу стрижня 8і петлі, що розширяється в напрямі зміщення Р, що дозволяє здійснювати поперечне зміщення стрижня петлі 8' 58635 10 1 • IX і I 40 1. • X — 10 0 Г2Г §0 Рік >-^ і Фаг 44 40 14 46' 50 2 3 100 2 2 Фіг. 4 Фіг 2 11 12 58635 40' 10" і Ж ч Фіг 7 Фіг 5 ЗО' Фіг 6 8 34 І і Ш \> 13 58635 ФІГ. 10 11 Фіг. 9 8 13 Комп'ютерна верстка С Волобуєва Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
