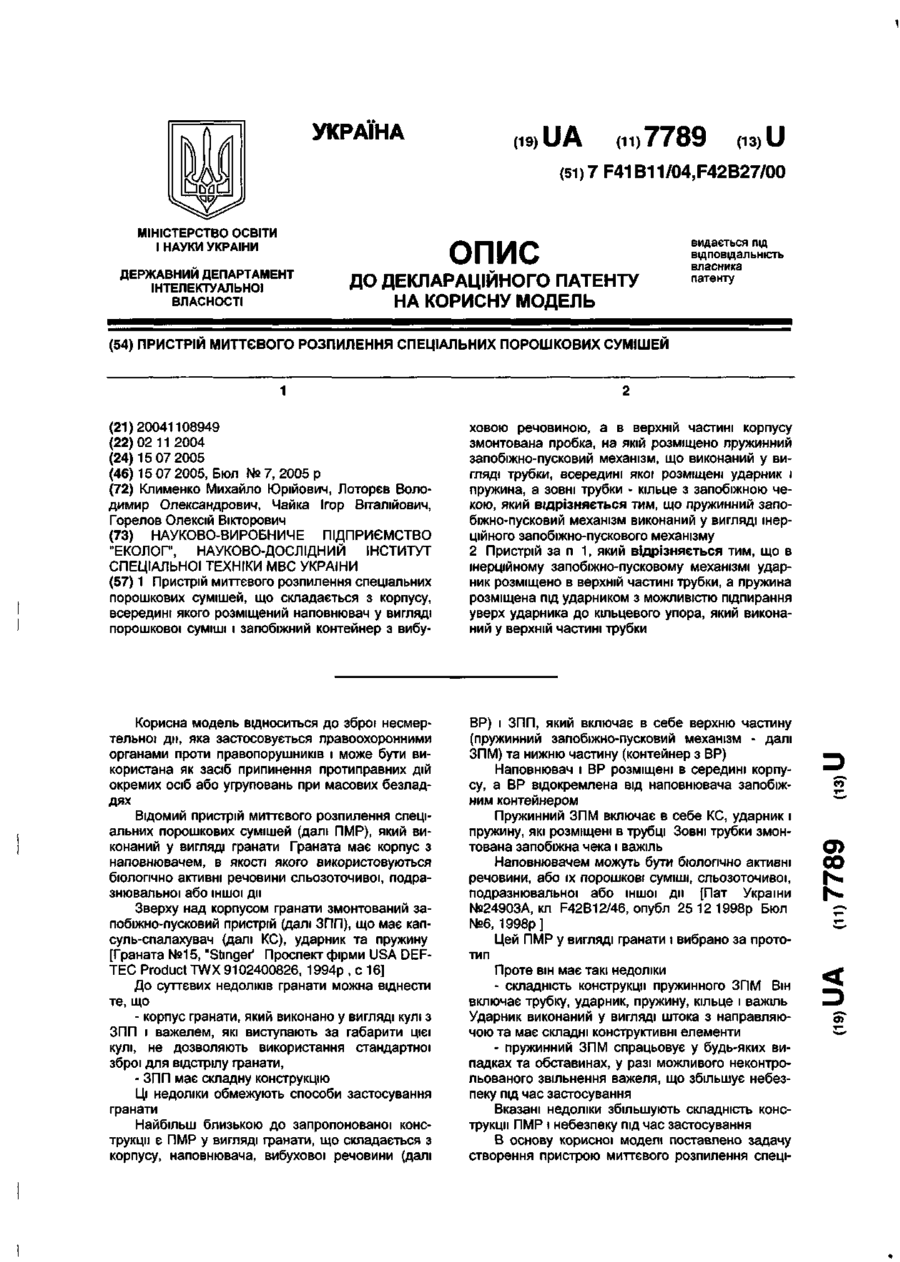

Пристрій миттєвого розпилення спеціальних порошкових сумішей

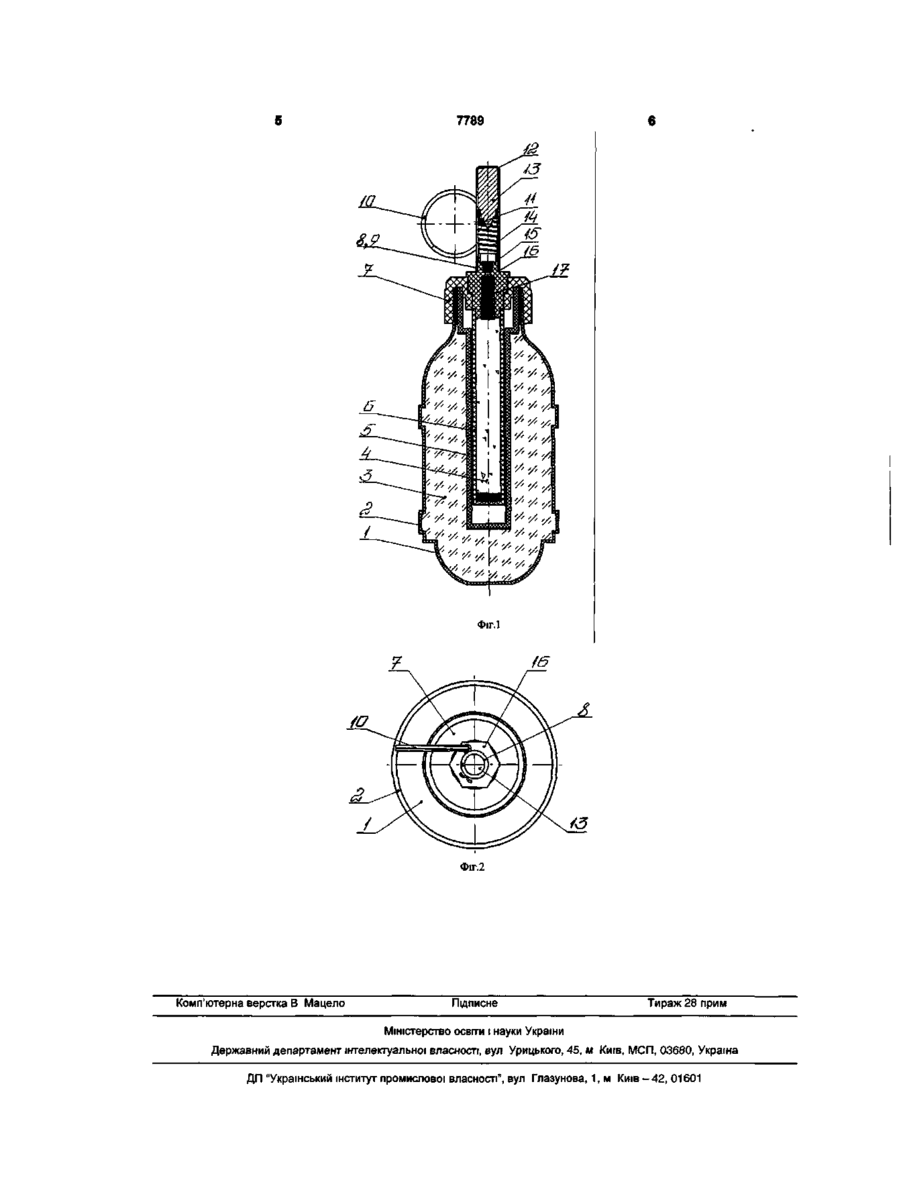

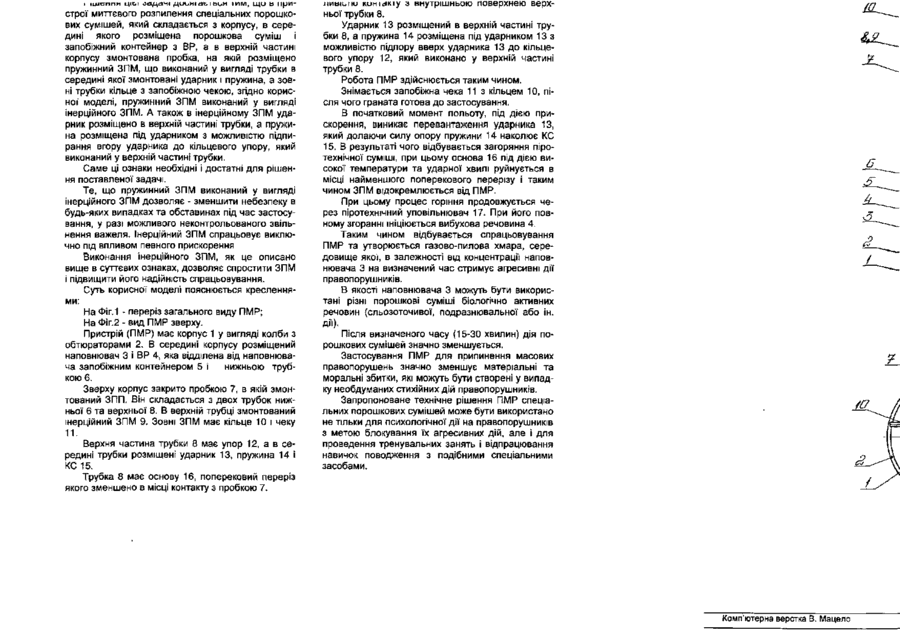

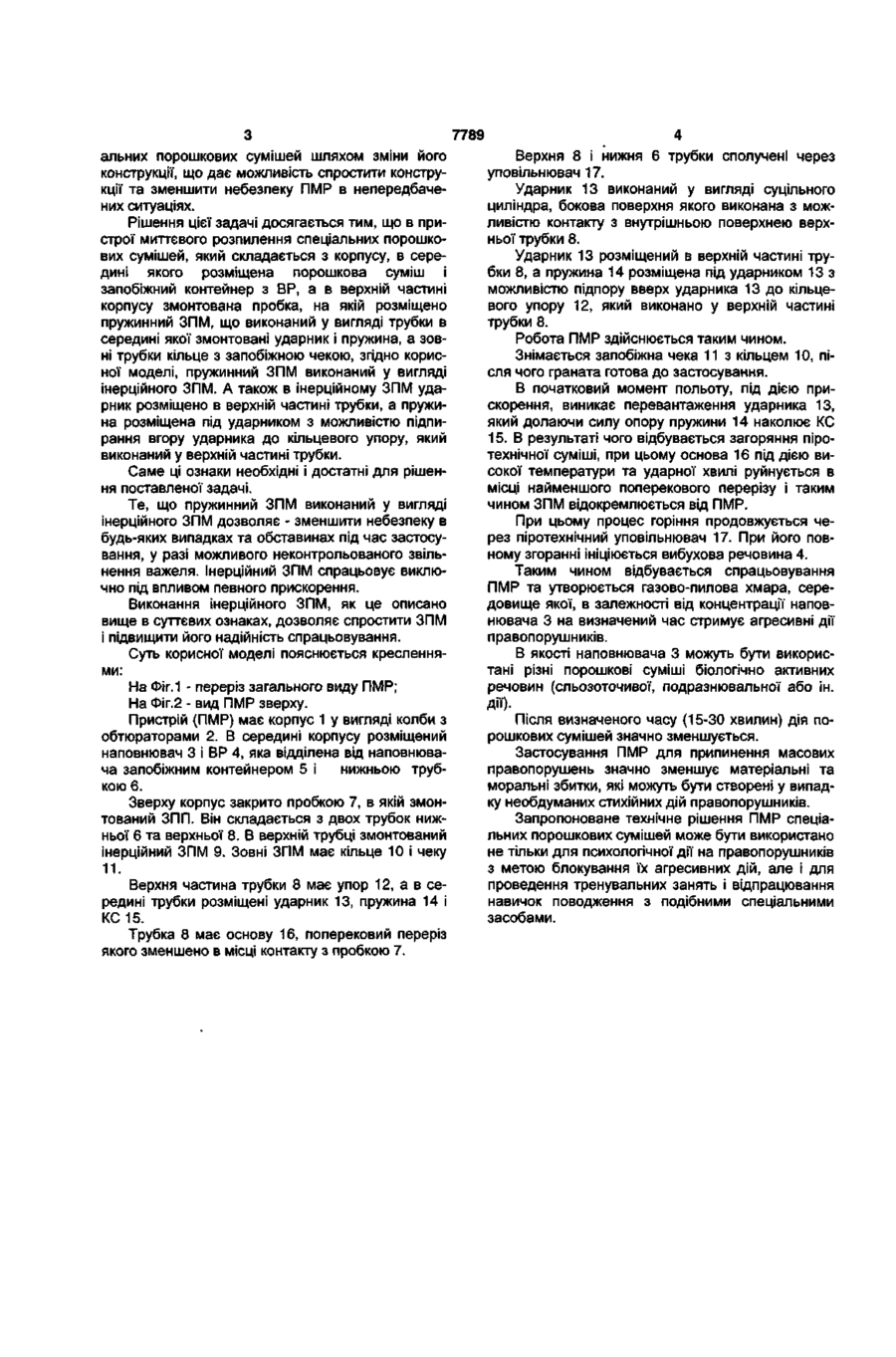

1 Пристрій миттєвого розпилення спеціальних порошкових сумішей, що складається з корпусу, всередині якого розміщений наповнювач у вигляді порошкової суміші і запобіжний контейнер з вибу ховою речовиною, а в верхній частині корпусу змонтована пробка, на якій розміщено пружинний запобіжно-пусковий механізм, що виконаний у вигляді трубки, всередині якої розміщені ударник і пружина, а зовні трубки - кільце з запобіжною чекою, який відрізняється тим, що пружинний запобіжно-пусковий механізм виконаний у вигляді інерційного запобіжно-пускового механізму 2 Пристрій за п 1, який відрізняється тим, що в інерційному запобіжно-пусковому механізмі ударник розміщено в верхній частині трубки, а пружина розміщена під ударником з можливістю підпирання уверх ударника до кільцевого упора, який виконаний у верхній частині трубки Корисна модель відноситься до зброї несмертельної дії, яка застосовується правоохоронними органами проти правопорушників і може бути використана як засіб припинення протиправних дій окремих осіб або угруповань при масових безладдях Відомий пристрій миттєвого розпилення спеціальних порошкових сумішей (далі ПМР), який виконаний у вигляді гранати Граната має корпус з наповнювачем, в якості якого використовуються біологічно активні речовини сльозоточивої, подразнювальної або іншої дії Зверху над корпусом гранати змонтований запобіжно-пусковий пристрій (далі ЗПП), що має капсуль-спалахувач (далі КС), ударник та пружину [Граната №15, "Stinger' Проспект фірми USA DEFТЕС Product TWX 9102400826, 1994р , с 16] До суттєвих недоліків гранати можна віднести те, що - корпус гранати, який виконано у вигляді кулі з ЗПП і важелем, які виступають за габарити цієї кулі, не дозволяють використання стандартної зброї для відстрілу гранати, - ЗПП має складну конструкцію Ці недоліки обмежують способи застосування гранати Найбільш близькою до запропонованої конструкції є ПМР у вигляді гранати, що складається з корпусу, наповнювача, вибухової речовини (далі ВР) і ЗПП, який включає в себе верхню частину (пружинний запобіжно-пусковий механізм - далі ЗПМ) та нижню частину (контейнер з ВР) Наповнювач і ВР розміщені в середині корпусу, а ВР відокремлена від наповнювача запобіжним контейнером Пружинний ЗПМ включає в себе КС, ударник і пружину, які розміщені в трубці Зовні трубки змонтована запобіжна чека і важіль Наповнювачем можуть бути біологічно активні речовини, або їх порошкові суміші, сльозоточивої, подразнювальної або іншої ди [Пат України №24903А, кл F42B12/46, опубл 25 12 1998р Бюл №6, 1998р] Цей ПМР у вигляді гранати і вибрано за прототип Проте він має такі недоліки - складність конструкції пружинного ЗПМ Він включає трубку, ударник, пружину, кільце і важіль Ударник виконаний у вигляді штока з направляючою та має складні конструктивні елементи - пружинний ЗПМ спрацьовує у будь-яких випадках та обставинах, у разі можливого неконтрольованого звільнення важеля, що збільшує небезпеку під час застосування Вказані недоліки збільшують складність конструкції ПМР і небезпеку під час застосування В основу корисної моделі поставлено задачу створення пристрою миттєвого розпилення спеці (22) 02 11 2004 (24)15 07 2005 00 о > 7789 альних порошкових сумішей шляхом зміни його конструкції, що дає можливість спростити конструкції та зменшити небезпеку ПМР в непередбачених ситуаціях. Рішення цієї задачі досягається тим, що в пристрої миттєвого розпилення спеціальних порошкових сумішей, який складається з корпусу, в середині якого розміщена порошкова суміш і запобіжний контейнер з ВР, а в верхній частині корпусу змонтована пробка, на якій розміщено пружинний ЗПМ, що виконаний у вигляді трубки в середині якої змонтовані ударник і пружина, а зовні трубки кільце з запобіжною чекою, згідно корисної моделі, пружинний ЗПМ виконаний у вигляді інерційного ЗПМ. А також в інерційному ЗПМ ударник розміщено в верхній частині трубки, а пружина розміщена під ударником з можливістю підпирання вгору ударника до кільцевого упору, який виконаний у верхній частині трубки. Саме ці ознаки необхідні і достатні для рішення поставленої задачі. Те, що пружинний ЗПМ виконаний у вигляді інерційного ЗПМ дозволяє - зменшити небезпеку в будь-яких випадках та обставинах під час застосування, у разі можливого неконтрольованого звільнення важеля. Інерційний ЗПМ спрацьовує виключно під впливом певного прискорення. Виконання інерційного ЗПМ, як це описано вище в суттєвих ознаках, дозволяє спростити ЗПМ і підвищити його надійність спрацьовування. Суть корисної моделі пояснюється кресленнями: На Фіг.1 - переріз загального виду ПМР; На Фіг.2 - вид ПМР зверху. Пристрій (ПМР) має корпус 1 у вигляді колби з обтюраторами 2. В середині корпусу розміщений наповнювач 3 і ВР 4, яка відділена від наповнювача запобіжним контейнером 5 і нижньою трубкою 6. Зверху корпус закрито пробкою 7, в якій змонтований ЗПП. Він складається з двох трубок нижньої 6 та верхньої 8. В верхній трубці змонтований інерційний ЗПМ 9. Зовні ЗПМ має кільце 10 і чеку 11. Верхня частина трубки 8 має упор 12, а в середині трубки розміщені ударник 13, пружина 14 і КС 15. Трубка 8 має основу 16, поперековий переріз якого зменшено в місці контакту з пробкою 7. Верхня 8 і нижня 6 трубки сполучені через уповільнювач 17. Ударник 13 виконаний у вигляді суцільного циліндра, бокова поверхня якого виконана з можливістю контакту з внутрішньою поверхнею верхньої трубки 8. Ударник 13 розміщений в верхній частині трубки 8, а пружина 14 розміщена під ударником 13 з можливістю підпору вверх ударника 13 до кільцевого упору 12, який виконано у верхній частині трубки 8. Робота ПМР здійснюється таким чином. Знімається запобіжна чека 11 з кільцем 10, після чого граната готова до застосування. В початковий момент польоту, під дією прискорення, виникає перевантаження ударника 13, який долаючи силу опору пружини 14 наколює КС 15. В результаті чого відбувається загоряння піротехнічної суміші, при цьому основа 16 під дією високої температури та ударної хвилі руйнується в місці найменшого поперекового перерізу і таким чином ЗПМ відокремлюється від ПМР. При цьому процес горіння продовжується через піротехнічний уповільнювач 17. При його повному згоранні ініціюється вибухова речовина 4. Таким чином відбувається спрацьовування ПМР та утворюється газово-пилова хмара, середовище якої, в залежності від концентрації наповнювача 3 на визначений час стримує агресивні дії правопорушників. В якості наповнювача 3 можуть бути використані різні порошкові суміші біологічно активних речовин (сльозоточивої, подразнювальної або ін. Дії)Після визначеного часу (15-30 хвилин) дія порошкових сумішей значно зменшується. Застосування ПМР для припинення масових правопорушень значно зменшує матеріальні та моральні збитки, які можуть бути створені у випадку необдуманих стихійних дій правопорушників. Запропоноване технічне рішення ПМР спеціальних порошкових сумішей може бути використано не тільки для психологічної дії на правопорушників з метою блокування їх агресивних дій, але і для проведення тренувальних занять і відпрацювання навичок поводження з подібними спеціальними засобами. 7789 Фіг.1 Фіг.2 Комп'ютерна верстка В Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
