Щогла

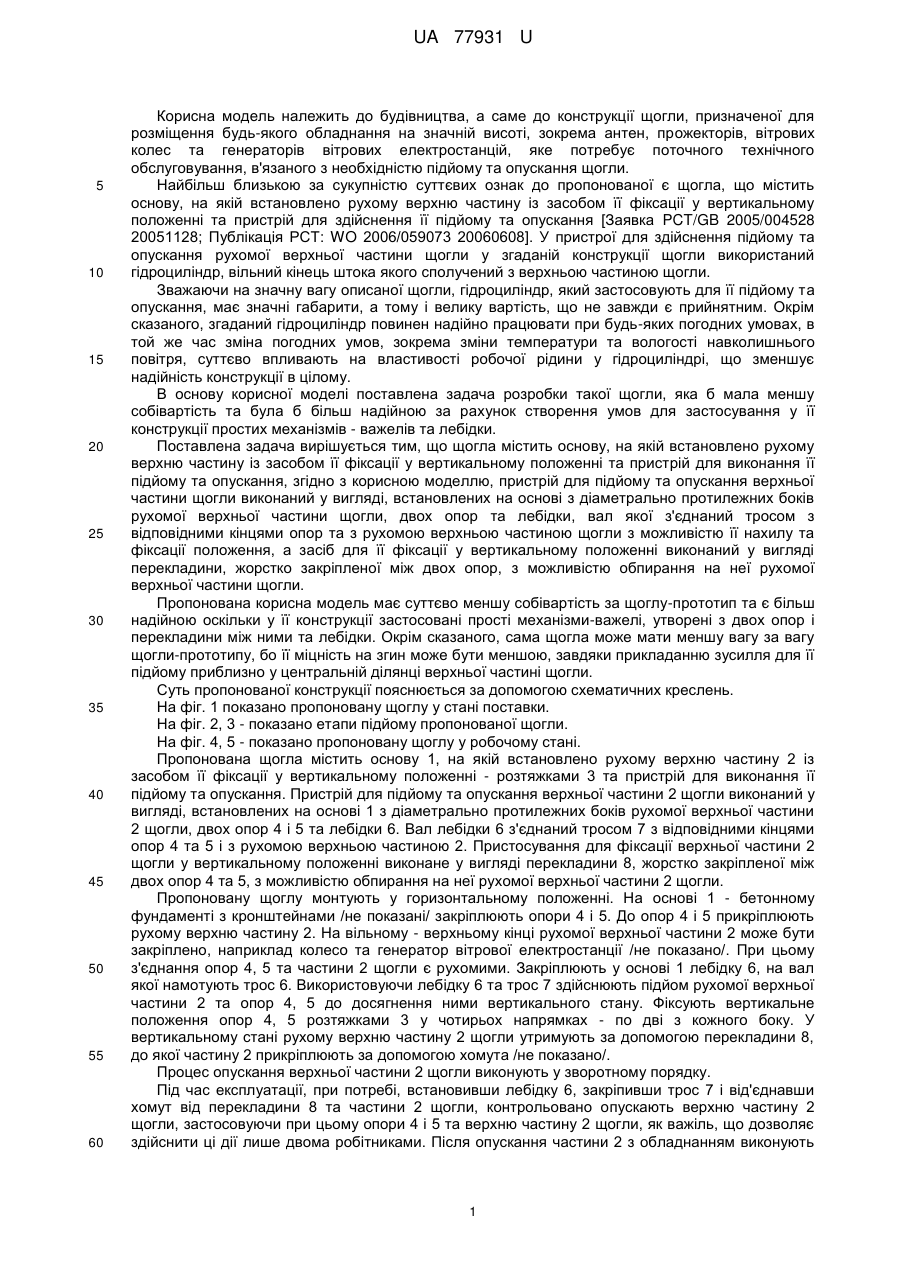

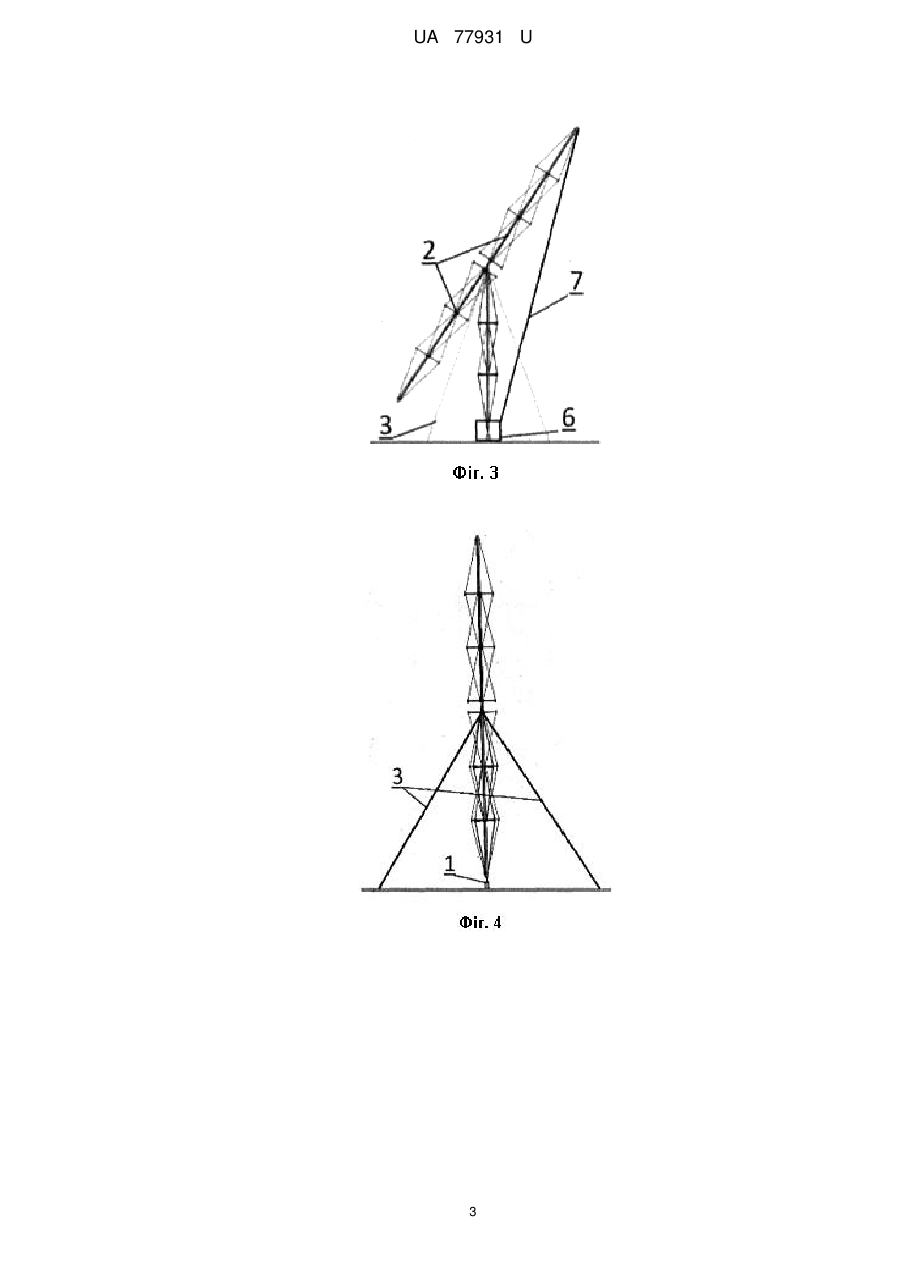

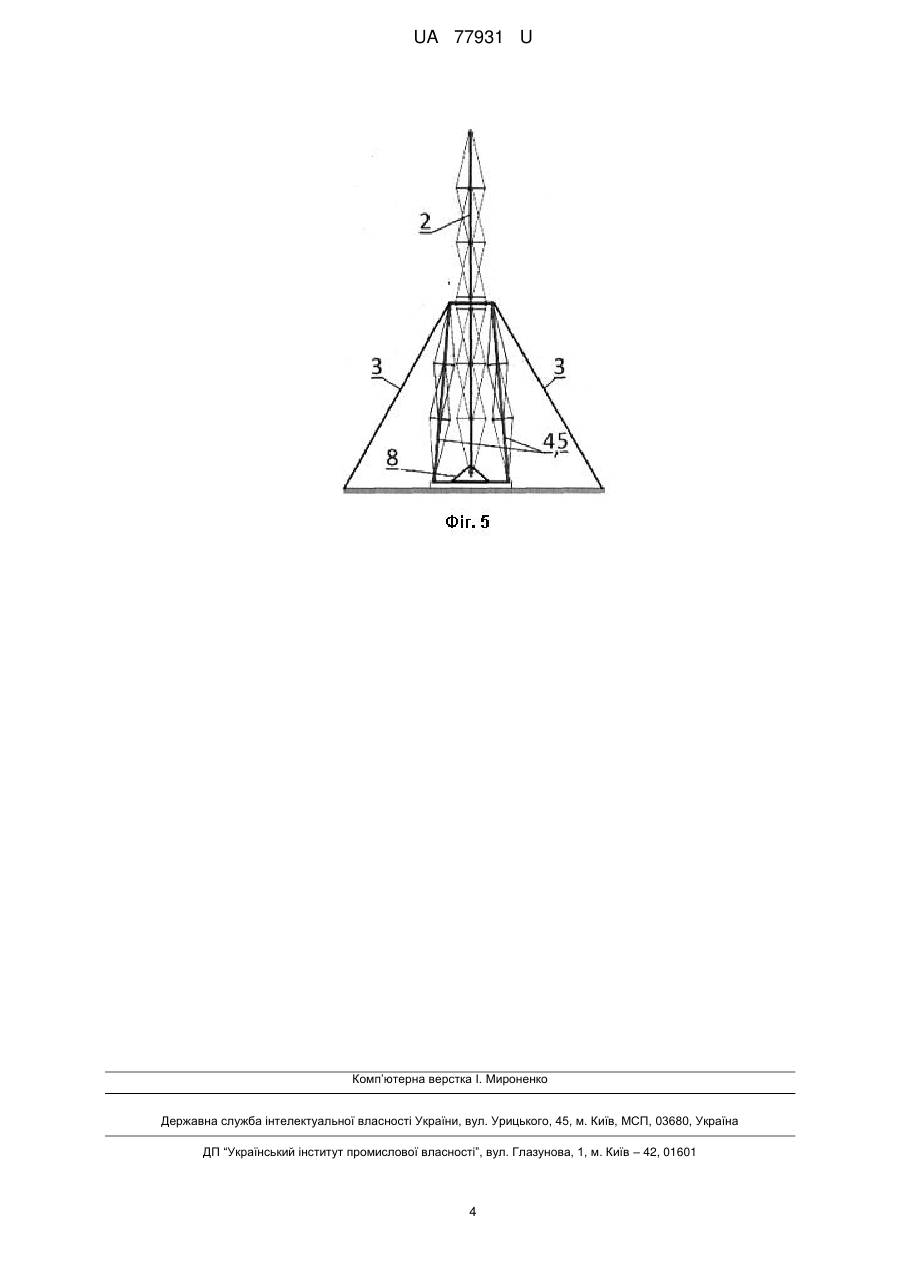

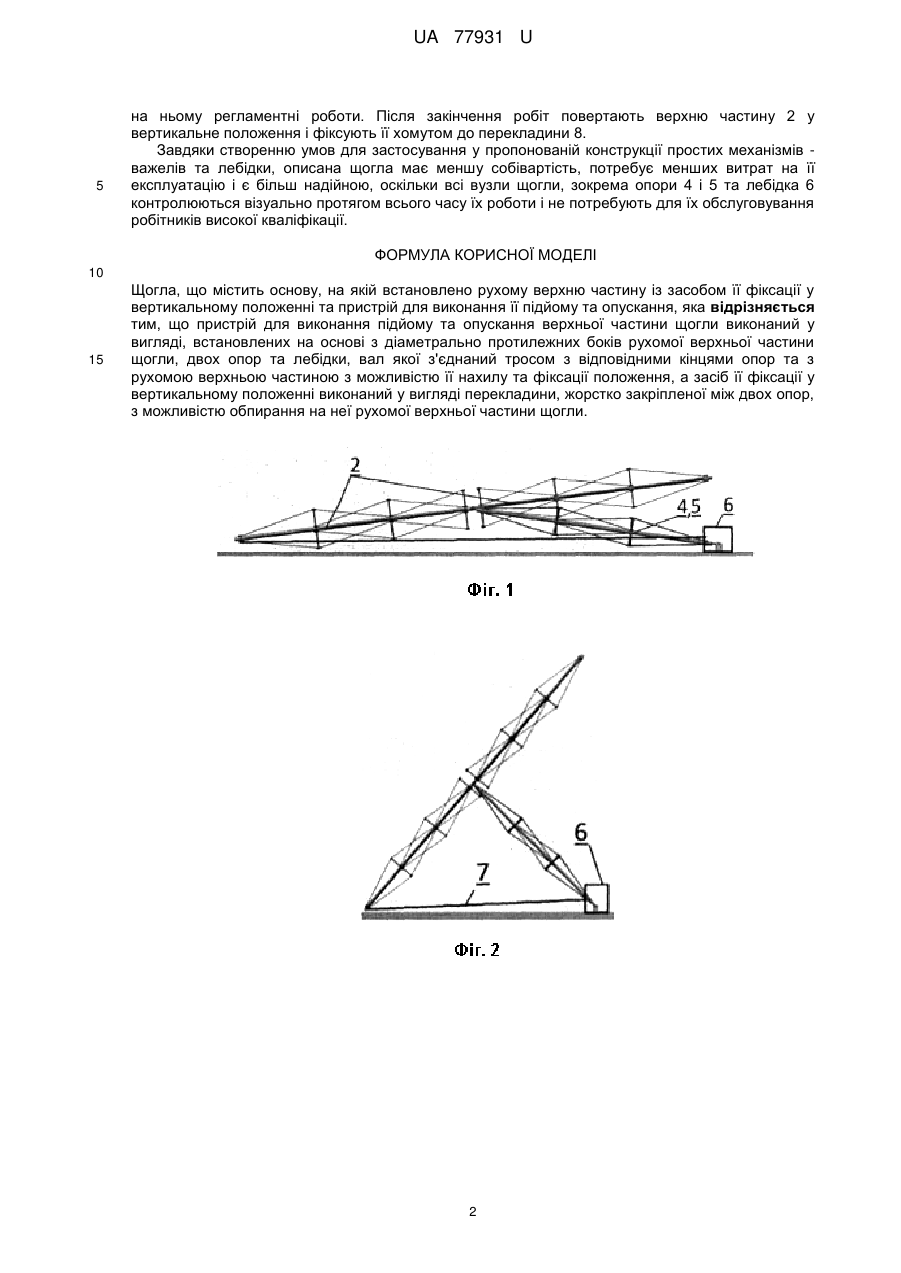

Реферат: Щогла містить основу, на якій встановлено рухому верхню частину із засобом її фіксації у вертикальному положенні та пристрій для виконання її підйому та опускання. Пристрій для виконання підйому та опускання верхньої частини щогли виконаний у вигляді, встановлених на основі з діаметрально протилежних боків рухомої верхньої частини щогли, двох опор та лебідки, вал якої з'єднаний тросом з відповідними кінцями опор та з рухомою верхньою частиною з можливістю її нахилу та фіксації положення. Засіб її фіксації у вертикальному положенні виконаний у вигляді перекладини, жорстко закріпленої між двох опор, з можливістю обпирання на неї рухомої верхньої частини щогли. UA 77931 U (12) UA 77931 U UA 77931 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до конструкції щогли, призначеної для розміщення будь-якого обладнання на значній висоті, зокрема антен, прожекторів, вітрових колес та генераторів вітрових електростанцій, яке потребує поточного технічного обслуговування, в'язаного з необхідністю підйому та опускання щогли. Найбільш близькою за сукупністю суттєвих ознак до пропонованої є щогла, що містить основу, на якій встановлено рухому верхню частину із засобом її фіксації у вертикальному положенні та пристрій для здійснення її підйому та опускання [Заявка PCT/GB 2005/004528 20051128; Публікація РСТ: WO 2006/059073 20060608]. У пристрої для здійснення підйому та опускання рухомої верхньої частини щогли у згаданій конструкції щогли використаний гідроциліндр, вільний кінець штока якого сполучений з верхньою частиною щогли. Зважаючи на значну вагу описаної щогли, гідроциліндр, який застосовують для її підйому та опускання, має значні габарити, а тому і велику вартість, що не завжди є прийнятним. Окрім сказаного, згаданий гідроциліндр повинен надійно працювати при будь-яких погодних умовах, в той же час зміна погодних умов, зокрема зміни температури та вологості навколишнього повітря, суттєво впливають на властивості робочої рідини у гідроциліндрі, що зменшує надійність конструкції в цілому. В основу корисної моделі поставлена задача розробки такої щогли, яка б мала меншу собівартість та була б більш надійною за рахунок створення умов для застосування у її конструкції простих механізмів - важелів та лебідки. Поставлена задача вирішується тим, що щогла містить основу, на якій встановлено рухому верхню частину із засобом її фіксації у вертикальному положенні та пристрій для виконання її підйому та опускання, згідно з корисною моделлю, пристрій для підйому та опускання верхньої частини щогли виконаний у вигляді, встановлених на основі з діаметрально протилежних боків рухомої верхньої частини щогли, двох опор та лебідки, вал якої з'єднаний тросом з відповідними кінцями опор та з рухомою верхньою частиною щогли з можливістю її нахилу та фіксації положення, а засіб для її фіксації у вертикальному положенні виконаний у вигляді перекладини, жорстко закріпленої між двох опор, з можливістю обпирання на неї рухомої верхньої частини щогли. Пропонована корисна модель має суттєво меншу собівартість за щоглу-прототип та є більш надійною оскільки у її конструкції застосовані прості механізми-важелі, утворені з двох опор і перекладини між ними та лебідки. Окрім сказаного, сама щогла може мати меншу вагу за вагу щогли-прототипу, бо її міцність на згин може бути меншою, завдяки прикладанню зусилля для її підйому приблизно у центральній ділянці верхньої частині щогли. Суть пропонованої конструкції пояснюється за допомогою схематичних креслень. На фіг. 1 показано пропоновану щоглу у стані поставки. На фіг. 2, 3 - показано етапи підйому пропонованої щогли. На фіг. 4, 5 - показано пропоновану щоглу у робочому стані. Пропонована щогла містить основу 1, на якій встановлено рухому верхню частину 2 із засобом її фіксації у вертикальному положенні - розтяжками 3 та пристрій для виконання її підйому та опускання. Пристрій для підйому та опускання верхньої частини 2 щогли виконаний у вигляді, встановлених на основі 1 з діаметрально протилежних боків рухомої верхньої частини 2 щогли, двох опор 4 і 5 та лебідки 6. Вал лебідки 6 з'єднаний тросом 7 з відповідними кінцями опор 4 та 5 і з рухомою верхньою частиною 2. Пристосування для фіксації верхньої частини 2 щогли у вертикальному положенні виконане у вигляді перекладини 8, жорстко закріпленої між двох опор 4 та 5, з можливістю обпирання на неї рухомої верхньої частини 2 щогли. Пропоновану щоглу монтують у горизонтальному положенні. На основі 1 - бетонному фундаменті з кронштейнами /не показані/ закріплюють опори 4 і 5. До опор 4 і 5 прикріплюють рухому верхню частину 2. На вільному - верхньому кінці рухомої верхньої частини 2 може бути закріплено, наприклад колесо та генератор вітрової електростанції /не показано/. При цьому з'єднання опор 4, 5 та частини 2 щогли є рухомими. Закріплюють у основі 1 лебідку 6, на вал якої намотують трос 6. Використовуючи лебідку 6 та трос 7 здійснюють підйом рухомої верхньої частини 2 та опор 4, 5 до досягнення ними вертикального стану. Фіксують вертикальне положення опор 4, 5 розтяжками 3 у чотирьох напрямках - по дві з кожного боку. У вертикальному стані рухому верхню частину 2 щогли утримують за допомогою перекладини 8, до якої частину 2 прикріплюють за допомогою хомута /не показано/. Процес опускання верхньої частини 2 щогли виконують у зворотному порядку. Під час експлуатації, при потребі, встановивши лебідку 6, закріпивши трос 7 і від'єднавши хомут від перекладини 8 та частини 2 щогли, контрольовано опускають верхню частину 2 щогли, застосовуючи при цьому опори 4 і 5 та верхню частину 2 щогли, як важіль, що дозволяє здійснити ці дії лише двома робітниками. Після опускання частини 2 з обладнанням виконують 1 UA 77931 U 5 на ньому регламентні роботи. Після закінчення робіт повертають верхню частину 2 у вертикальне положення і фіксують її хомутом до перекладини 8. Завдяки створенню умов для застосування у пропонованій конструкції простих механізмів важелів та лебідки, описана щогла має меншу собівартість, потребує менших витрат на її експлуатацію і є більш надійною, оскільки всі вузли щогли, зокрема опори 4 і 5 та лебідка 6 контролюються візуально протягом всього часу їх роботи і не потребують для їх обслуговування робітників високої кваліфікації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Щогла, що містить основу, на якій встановлено рухому верхню частину із засобом її фіксації у вертикальному положенні та пристрій для виконання її підйому та опускання, яка відрізняється тим, що пристрій для виконання підйому та опускання верхньої частини щогли виконаний у вигляді, встановлених на основі з діаметрально протилежних боків рухомої верхньої частини щогли, двох опор та лебідки, вал якої з'єднаний тросом з відповідними кінцями опор та з рухомою верхньою частиною з можливістю її нахилу та фіксації положення, а засіб її фіксації у вертикальному положенні виконаний у вигляді перекладини, жорстко закріпленої між двох опор, з можливістю обпирання на неї рухомої верхньої частини щогли. 2 UA 77931 U 3 UA 77931 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
