Піч термічна з рухомою черінню

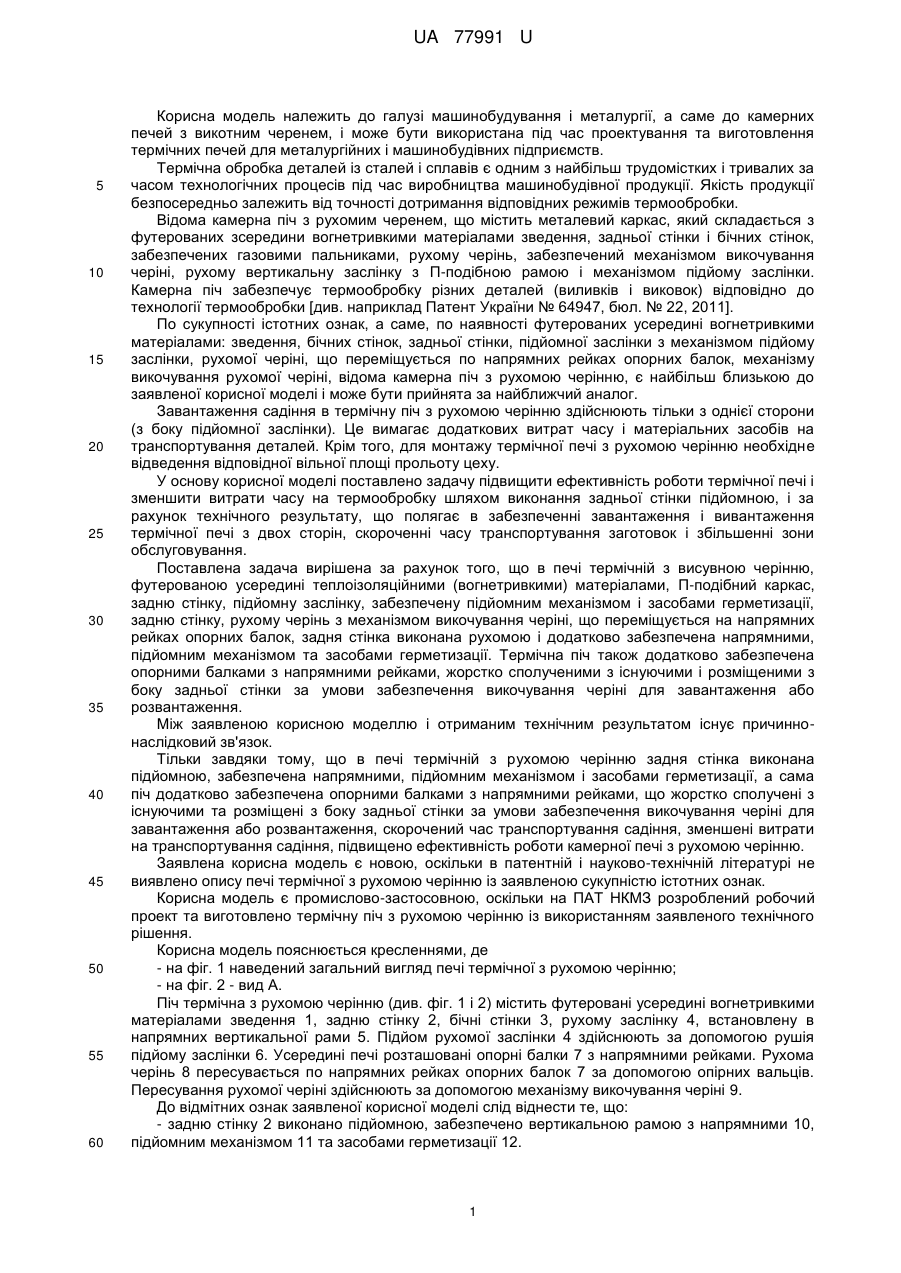

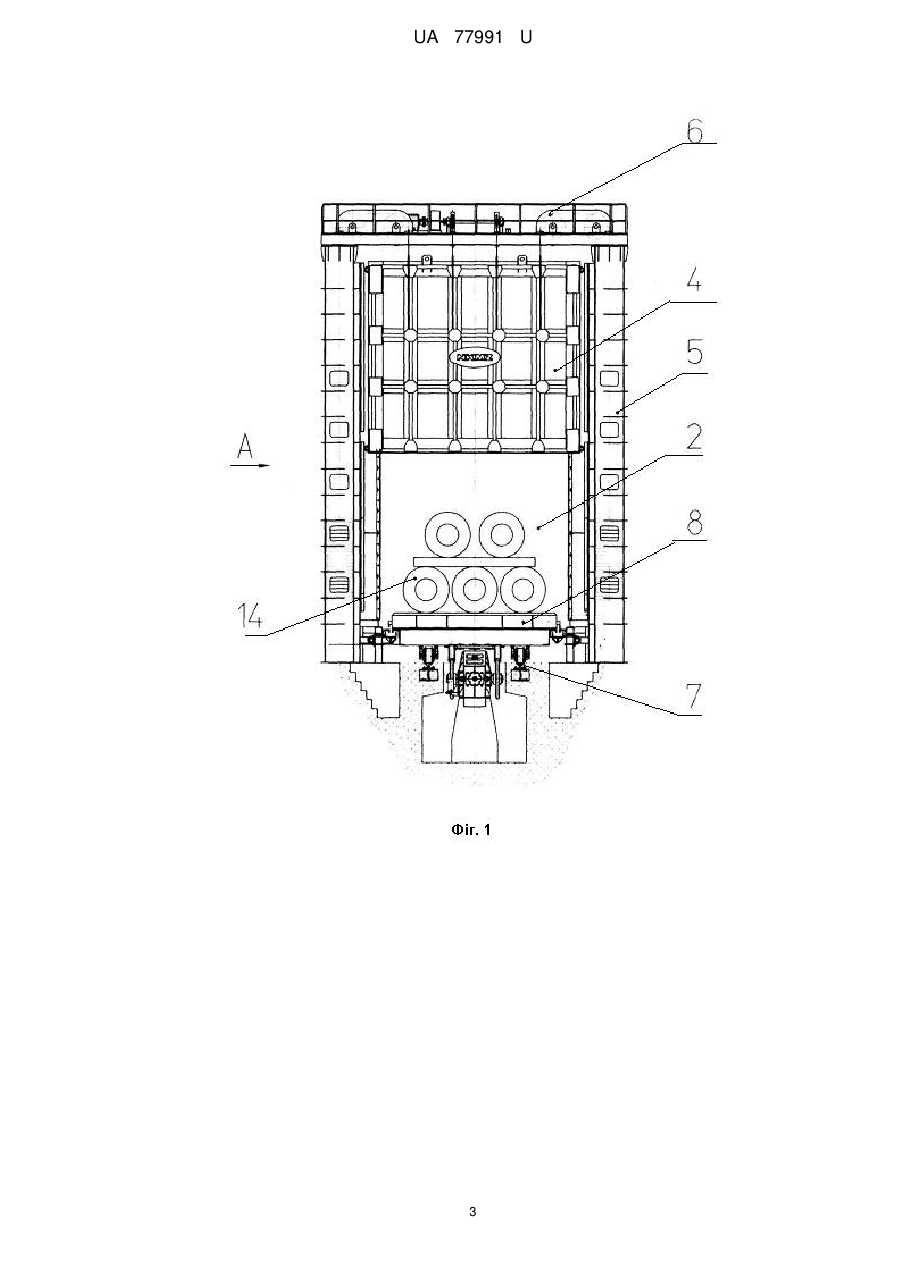

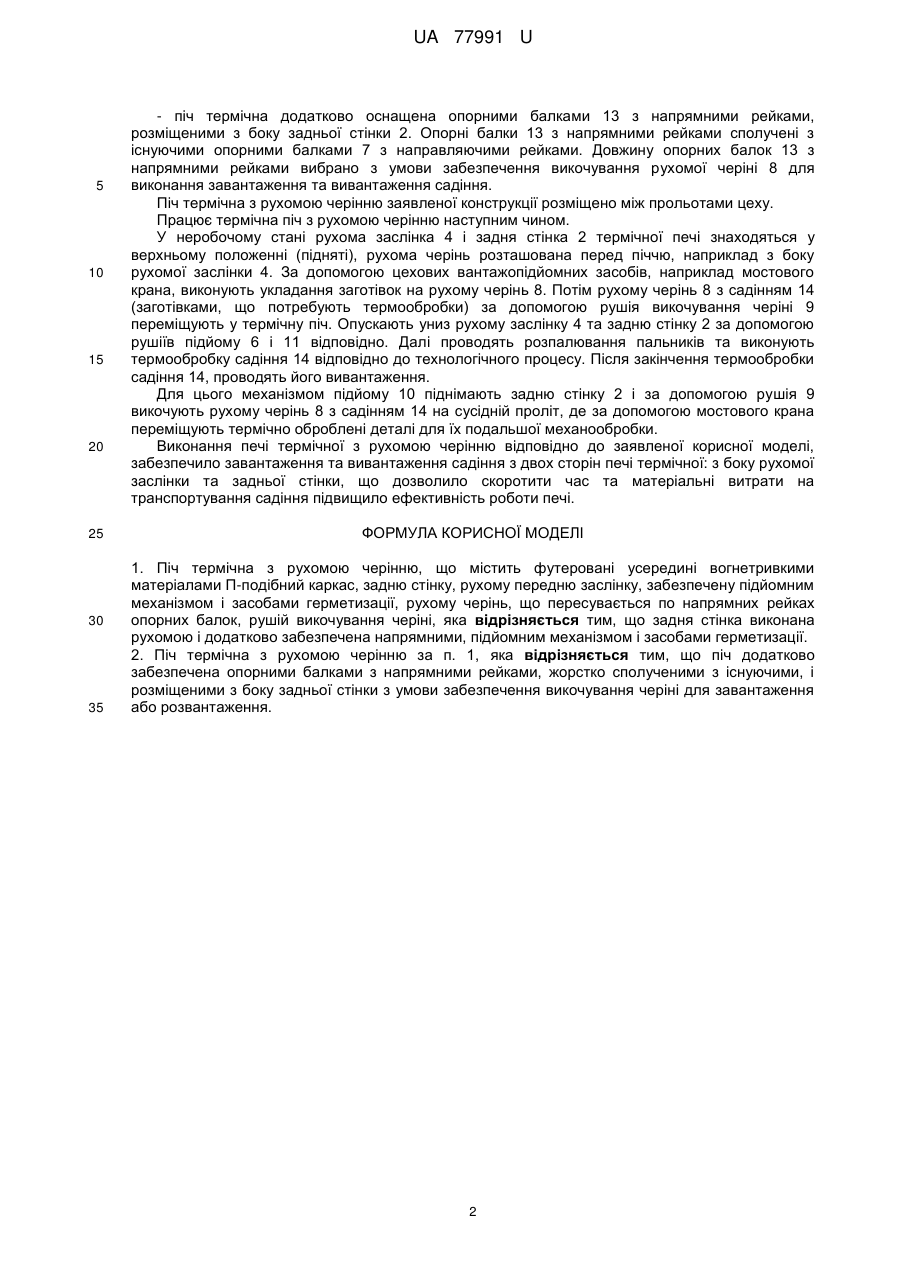

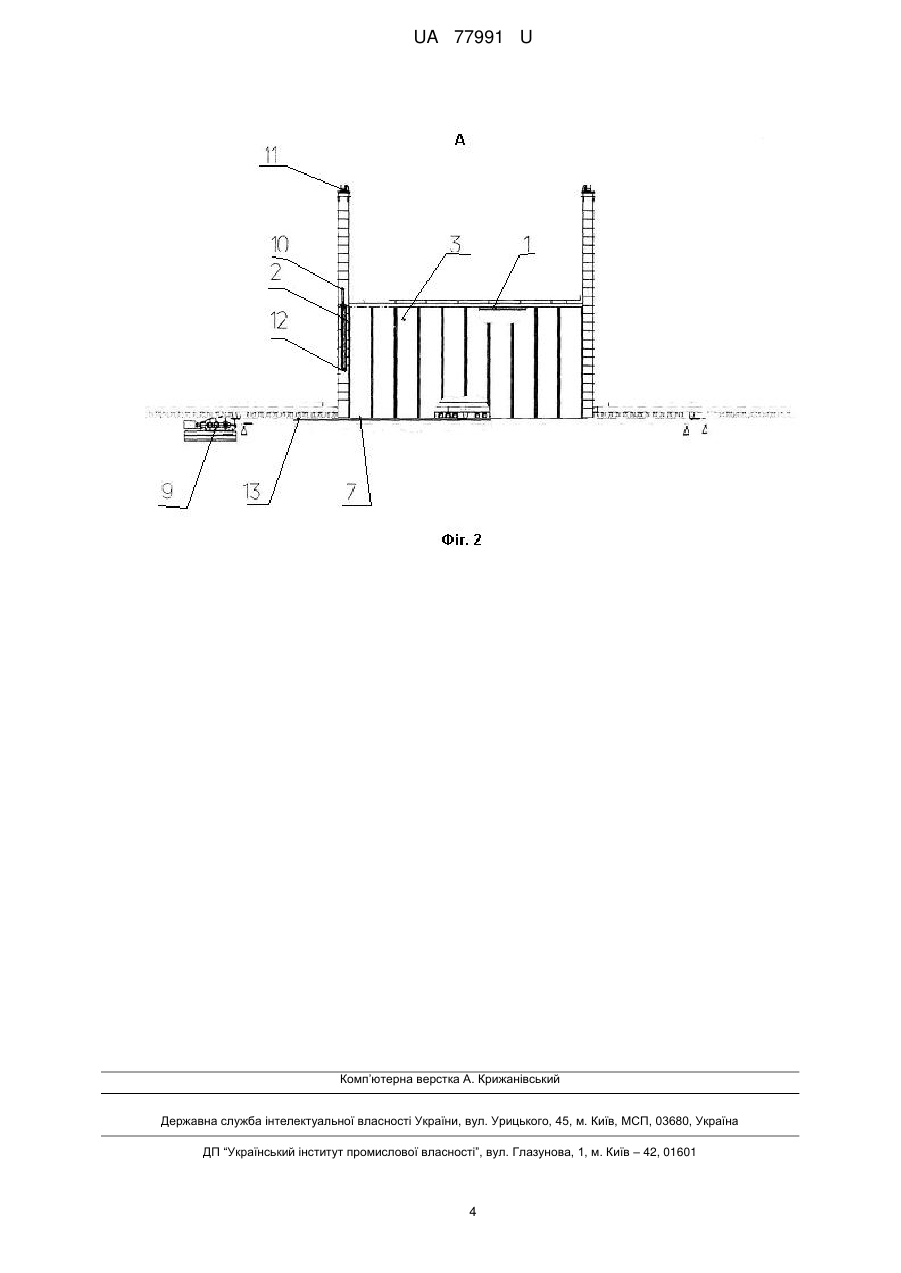

Реферат: Піч термічна з рухомою черінню, що містить футеровані усередині вогнетривкими матеріалами П-подібний каркас, задню стінку, рухому передню заслінку, забезпечену підйомним механізмом і засобами герметизації, рухому черінь, що пересувається по напрямних рейках опорних балок, рушій викочування черіні, при якому задня стінка виконана рухомою і додатково забезпечена напрямними, підйомним механізмом і засобами герметизації. UA 77991 U (12) UA 77991 U UA 77991 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і металургії, а саме до камерних печей з викотним черенем, і може бути використана під час проектування та виготовлення термічних печей для металургійних і машинобудівних підприємств. Термічна обробка деталей із сталей і сплавів є одним з найбільш трудомістких і тривалих за часом технологічних процесів під час виробництва машинобудівної продукції. Якість продукції безпосередньо залежить від точності дотримання відповідних режимів термообробки. Відома камерна піч з рухомим черенем, що містить металевий каркас, який складається з футерованих зсередини вогнетривкими матеріалами зведення, задньої стінки і бічних стінок, забезпечених газовими пальниками, рухому черінь, забезпечений механізмом викочування черіні, рухому вертикальну заслінку з Π-подібною рамою і механізмом підйому заслінки. Камерна піч забезпечує термообробку різних деталей (виливків і виковок) відповідно до технології термообробки [див. наприклад Патент України № 64947, бюл. № 22, 2011]. По сукупності істотних ознак, а саме, по наявності футерованих усередині вогнетривкими матеріалами: зведення, бічних стінок, задньої стінки, підйомної заслінки з механізмом підйому заслінки, рухомої черіні, що переміщується по напрямних рейках опорних балок, механізму викочування рухомої черіні, відома камерна піч з рухомою черінню, є найбільш близькою до заявленої корисної моделі і може бути прийнята за найближчий аналог. Завантаження садіння в термічну піч з рухомою черінню здійснюють тільки з однієї сторони (з боку підйомної заслінки). Це вимагає додаткових витрат часу і матеріальних засобів на транспортування деталей. Крім того, для монтажу термічної печі з рухомою черінню необхідне відведення відповідної вільної площі прольоту цеху. У основу корисної моделі поставлено задачу підвищити ефективність роботи термічної печі і зменшити витрати часу на термообробку шляхом виконання задньої стінки підйомною, і за рахунок технічного результату, що полягає в забезпеченні завантаження і вивантаження термічної печі з двох сторін, скороченні часу транспортування заготовок і збільшенні зони обслуговування. Поставлена задача вирішена за рахунок того, що в печі термічній з висувною черінню, футерованою усередині теплоізоляційними (вогнетривкими) матеріалами, Π-подібний каркас, задню стінку, підйомну заслінку, забезпечену підйомним механізмом і засобами герметизації, задню стінку, рухому черінь з механізмом викочування черіні, що переміщується на напрямних рейках опорних балок, задня стінка виконана рухомою і додатково забезпечена напрямними, підйомним механізмом та засобами герметизації. Термічна піч також додатково забезпечена опорними балками з напрямними рейками, жорстко сполученими з існуючими і розміщеними з боку задньої стінки за умови забезпечення викочування черіні для завантаження або розвантаження. Між заявленою корисною моделлю і отриманим технічним результатом існує причиннонаслідковий зв'язок. Тільки завдяки тому, що в печі термічній з рухомою черінню задня стінка виконана підйомною, забезпечена напрямними, підйомним механізмом і засобами герметизації, а сама піч додатково забезпечена опорними балками з напрямними рейками, що жорстко сполучені з існуючими та розміщені з боку задньої стінки за умови забезпечення викочування черіні для завантаження або розвантаження, скорочений час транспортування садіння, зменшені витрати на транспортування садіння, підвищено ефективність роботи камерної печі з рухомою черінню. Заявлена корисна модель є новою, оскільки в патентній і науково-технічній літературі не виявлено опису печі термічної з рухомою черінню із заявленою сукупністю істотних ознак. Корисна модель є промислово-застосовною, оскільки на ПАТ НКМЗ розроблений робочий проект та виготовлено термічну піч з рухомою черінню із використанням заявленого технічного рішення. Корисна модель пояснюється кресленнями, де - на фіг. 1 наведений загальний вигляд печі термічної з рухомою черінню; - на фіг. 2 - вид А. Піч термічна з рухомою черінню (див. фіг. 1 і 2) містить футеровані усередині вогнетривкими матеріалами зведення 1, задню стінку 2, бічні стінки 3, рухому заслінку 4, встановлену в напрямних вертикальної рами 5. Підйом рухомої заслінки 4 здійснюють за допомогою рушія підйому заслінки 6. Усередині печі розташовані опорні балки 7 з напрямними рейками. Рухома черінь 8 пересувається по напрямних рейках опорних балок 7 за допомогою опірних вальців. Пересування рухомої черіні здійснюють за допомогою механізму викочування черіні 9. До відмітних ознак заявленої корисної моделі слід віднести те, що: - задню стінку 2 виконано підйомною, забезпечено вертикальною рамою з напрямними 10, підйомним механізмом 11 та засобами герметизації 12. 1 UA 77991 U 5 10 15 20 25 30 35 - піч термічна додатково оснащена опорними балками 13 з напрямними рейками, розміщеними з боку задньої стінки 2. Опорні балки 13 з напрямними рейками сполучені з існуючими опорними балками 7 з направляючими рейками. Довжину опорних балок 13 з напрямними рейками вибрано з умови забезпечення викочування рухомої черіні 8 для виконання завантаження та вивантаження садіння. Піч термічна з рухомою черінню заявленої конструкції розміщено між прольотами цеху. Працює термічна піч з рухомою черінню наступним чином. У неробочому стані рухома заслінка 4 і задня стінка 2 термічної печі знаходяться у верхньому положенні (підняті), рухома черінь розташована перед піччю, наприклад з боку рухомої заслінки 4. За допомогою цехових вантажопідйомних засобів, наприклад мостового крана, виконують укладання заготівок на рухому черінь 8. Потім рухому черінь 8 з садінням 14 (заготівками, що потребують термообробки) за допомогою рушія викочування черіні 9 переміщують у термічну піч. Опускають униз рухому заслінку 4 та задню стінку 2 за допомогою рушіїв підйому 6 і 11 відповідно. Далі проводять розпалювання пальників та виконують термообробку садіння 14 відповідно до технологічного процесу. Після закінчення термообробки садіння 14, проводять його вивантаження. Для цього механізмом підйому 10 піднімають задню стінку 2 і за допомогою рушія 9 викочують рухому черінь 8 з садінням 14 на сусідній проліт, де за допомогою мостового крана переміщують термічно оброблені деталі для їх подальшої механообробки. Виконання печі термічної з рухомою черінню відповідно до заявленої корисної моделі, забезпечило завантаження та вивантаження садіння з двох сторін печі термічної: з боку рухомої заслінки та задньої стінки, що дозволило скоротити час та матеріальні витрати на транспортування садіння підвищило ефективність роботи печі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Піч термічна з рухомою черінню, що містить футеровані усередині вогнетривкими матеріалами П-подібний каркас, задню стінку, рухому передню заслінку, забезпечену підйомним механізмом і засобами герметизації, рухому черінь, що пересувається по напрямних рейках опорних балок, рушій викочування черіні, яка відрізняється тим, що задня стінка виконана рухомою і додатково забезпечена напрямними, підйомним механізмом і засобами герметизації. 2. Піч термічна з рухомою черінню за п. 1, яка відрізняється тим, що піч додатково забезпечена опорними балками з напрямними рейками, жорстко сполученими з існуючими, і розміщеними з боку задньої стінки з умови забезпечення викочування черіні для завантаження або розвантаження. 2 UA 77991 U 3 UA 77991 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
