Камерна термічна піч

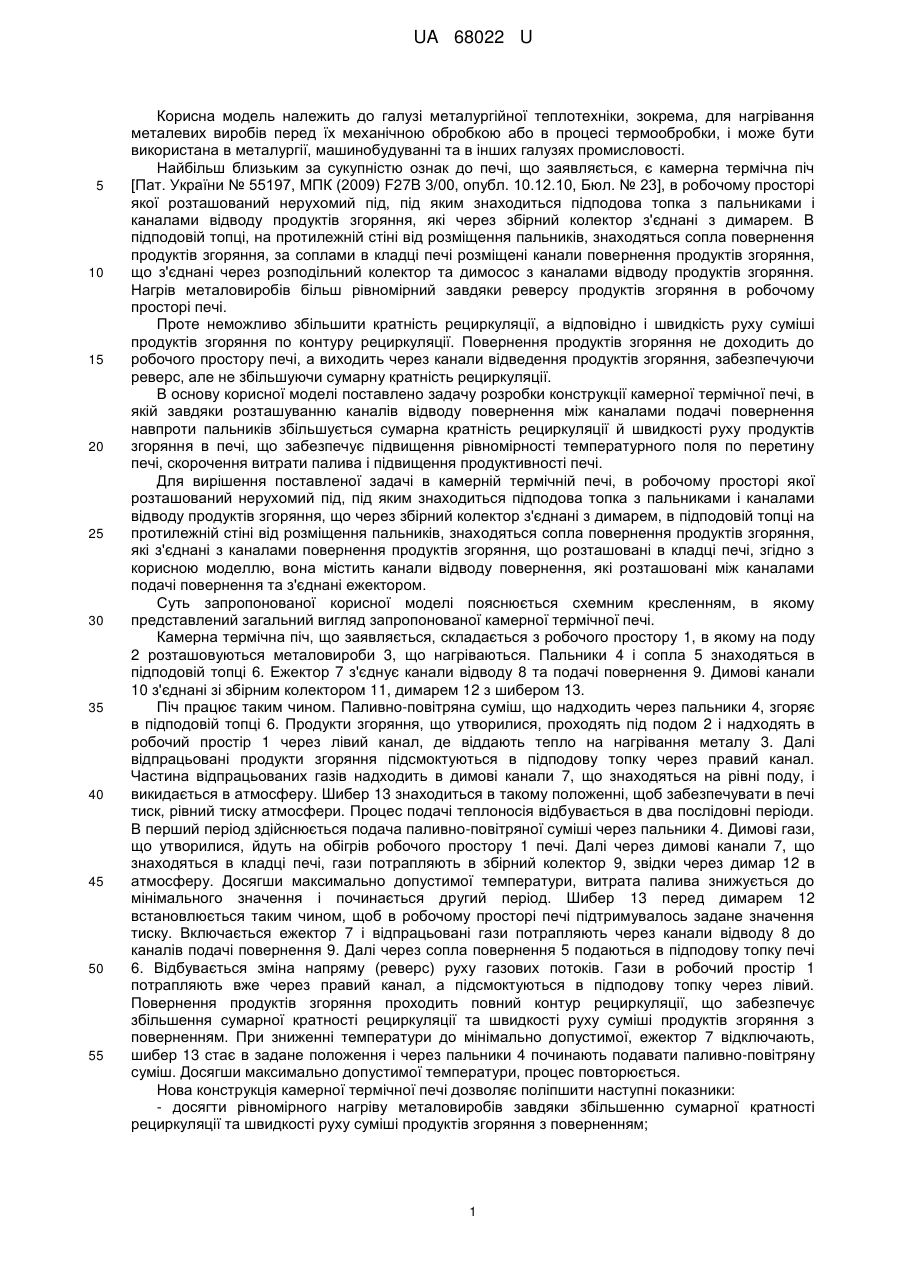

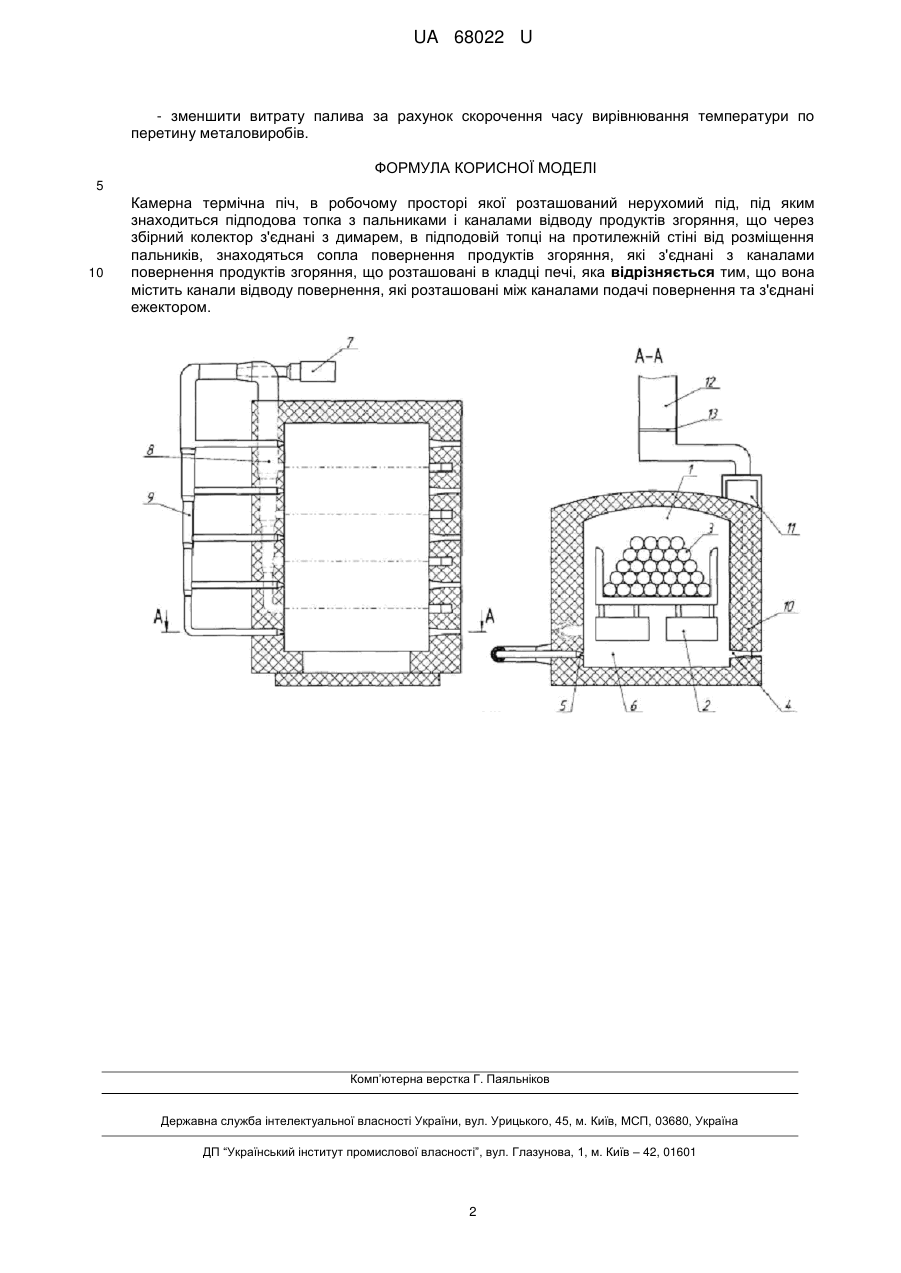

Реферат: UA 68022 U UA 68022 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі металургійної теплотехніки, зокрема, для нагрівання металевих виробів перед їх механічною обробкою або в процесі термообробки, і може бути використана в металургії, машинобудуванні та в інших галузях промисловості. Найбільш близьким за сукупністю ознак до печі, що заявляється, є камерна термічна піч [Пат. України № 55197, МПК (2009) F27B 3/00, опубл. 10.12.10, Бюл. № 23], в робочому просторі якої розташований нерухомий під, під яким знаходиться підподова топка з пальниками і каналами відводу продуктів згоряння, які через збірний колектор з'єднані з димарем. В підподовій топці, на протилежній стіні від розміщення пальників, знаходяться сопла повернення продуктів згоряння, за соплами в кладці печі розміщені канали повернення продуктів згоряння, що з'єднані через розподільний колектор та димосос з каналами відводу продуктів згоряння. Нагрів металовиробів більш рівномірний завдяки реверсу продуктів згоряння в робочому просторі печі. Проте неможливо збільшити кратність рециркуляції, а відповідно і швидкість руху суміші продуктів згоряння по контуру рециркуляції. Повернення продуктів згоряння не доходить до робочого простору печі, а виходить через канали відведення продуктів згоряння, забезпечуючи реверс, але не збільшуючи сумарну кратність рециркуляції. В основу корисної моделі поставлено задачу розробки конструкції камерної термічної печі, в якій завдяки розташуванню каналів відводу повернення між каналами подачі повернення навпроти пальників збільшується сумарна кратність рециркуляції й швидкості руху продуктів згоряння в печі, що забезпечує підвищення рівномірності температурного поля по перетину печі, скорочення витрати палива і підвищення продуктивності печі. Для вирішення поставленої задачі в камерній термічній печі, в робочому просторі якої розташований нерухомий під, під яким знаходиться підподова топка з пальниками і каналами відводу продуктів згоряння, що через збірний колектор з'єднані з димарем, в підподовій топці на протилежній стіні від розміщення пальників, знаходяться сопла повернення продуктів згоряння, які з'єднані з каналами повернення продуктів згоряння, що розташовані в кладці печі, згідно з корисною моделлю, вона містить канали відводу повернення, які розташовані між каналами подачі повернення та з'єднані ежектором. Суть запропонованої корисної моделі пояснюється схемним кресленням, в якому представлений загальний вигляд запропонованої камерної термічної печі. Камерна термічна піч, що заявляється, складається з робочого простору 1, в якому на поду 2 розташовуються металовироби 3, що нагріваються. Пальники 4 і сопла 5 знаходяться в підподовій топці 6. Ежектор 7 з'єднує канали відводу 8 та подачі повернення 9. Димові канали 10 з'єднані зі збірним колектором 11, димарем 12 з шибером 13. Піч працює таким чином. Паливно-повітряна суміш, що надходить через пальники 4, згоряє в підподовій топці 6. Продукти згоряння, що утворилися, проходять під подом 2 і надходять в робочий простір 1 через лівий канал, де віддають тепло на нагрівання металу 3. Далі відпрацьовані продукти згоряння підсмоктуються в підподову топку через правий канал. Частина відпрацьованих газів надходить в димові канали 7, що знаходяться на рівні поду, і викидається в атмосферу. Шибер 13 знаходиться в такому положенні, щоб забезпечувати в печі тиск, рівний тиску атмосфери. Процес подачі теплоносія відбувається в два послідовні періоди. В перший період здійснюється подача паливно-повітряної суміші через пальники 4. Димові гази, що утворилися, йдуть на обігрів робочого простору 1 печі. Далі через димові канали 7, що знаходяться в кладці печі, гази потрапляють в збірний колектор 9, звідки через димар 12 в атмосферу. Досягши максимально допустимої температури, витрата палива знижується до мінімального значення і починається другий період. Шибер 13 перед димарем 12 встановлюється таким чином, щоб в робочому просторі печі підтримувалось задане значення тиску. Включається ежектор 7 і відпрацьовані гази потрапляють через канали відводу 8 до каналів подачі повернення 9. Далі через сопла повернення 5 подаються в підподову топку печі 6. Відбувається зміна напряму (реверс) руху газових потоків. Гази в робочий простір 1 потрапляють вже через правий канал, а підсмоктуються в підподову топку через лівий. Повернення продуктів згоряння проходить повний контур рециркуляції, що забезпечує збільшення сумарної кратності рециркуляції та швидкості руху суміші продуктів згоряння з поверненням. При зниженні температури до мінімально допустимої, ежектор 7 відключають, шибер 13 стає в задане положення і через пальники 4 починають подавати паливно-повітряну суміш. Досягши максимально допустимої температури, процес повторюється. Нова конструкція камерної термічної печі дозволяє поліпшити наступні показники: - досягти рівномірного нагріву металовиробів завдяки збільшенню сумарної кратності рециркуляції та швидкості руху суміші продуктів згоряння з поверненням; 1 UA 68022 U - зменшити витрату палива за рахунок скорочення часу вирівнювання температури по перетину металовиробів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Камерна термічна піч, в робочому просторі якої розташований нерухомий під, під яким знаходиться підподова топка з пальниками і каналами відводу продуктів згоряння, що через збірний колектор з'єднані з димарем, в підподовій топці на протилежній стіні від розміщення пальників, знаходяться сопла повернення продуктів згоряння, які з'єднані з каналами повернення продуктів згоряння, що розташовані в кладці печі, яка відрізняється тим, що вона містить канали відводу повернення, які розташовані між каналами подачі повернення та з'єднані ежектором. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
