Пристрій для випробування резервуарів

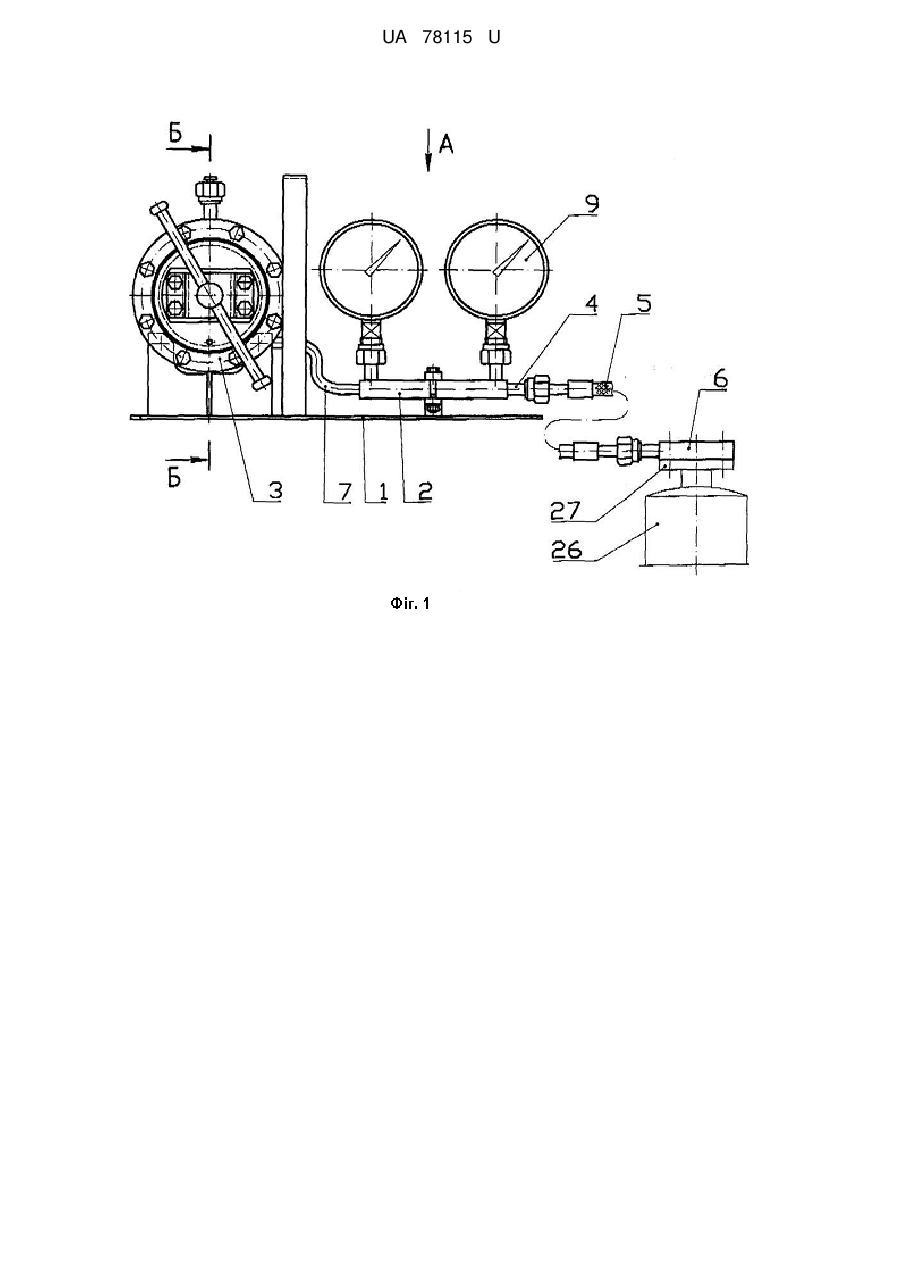

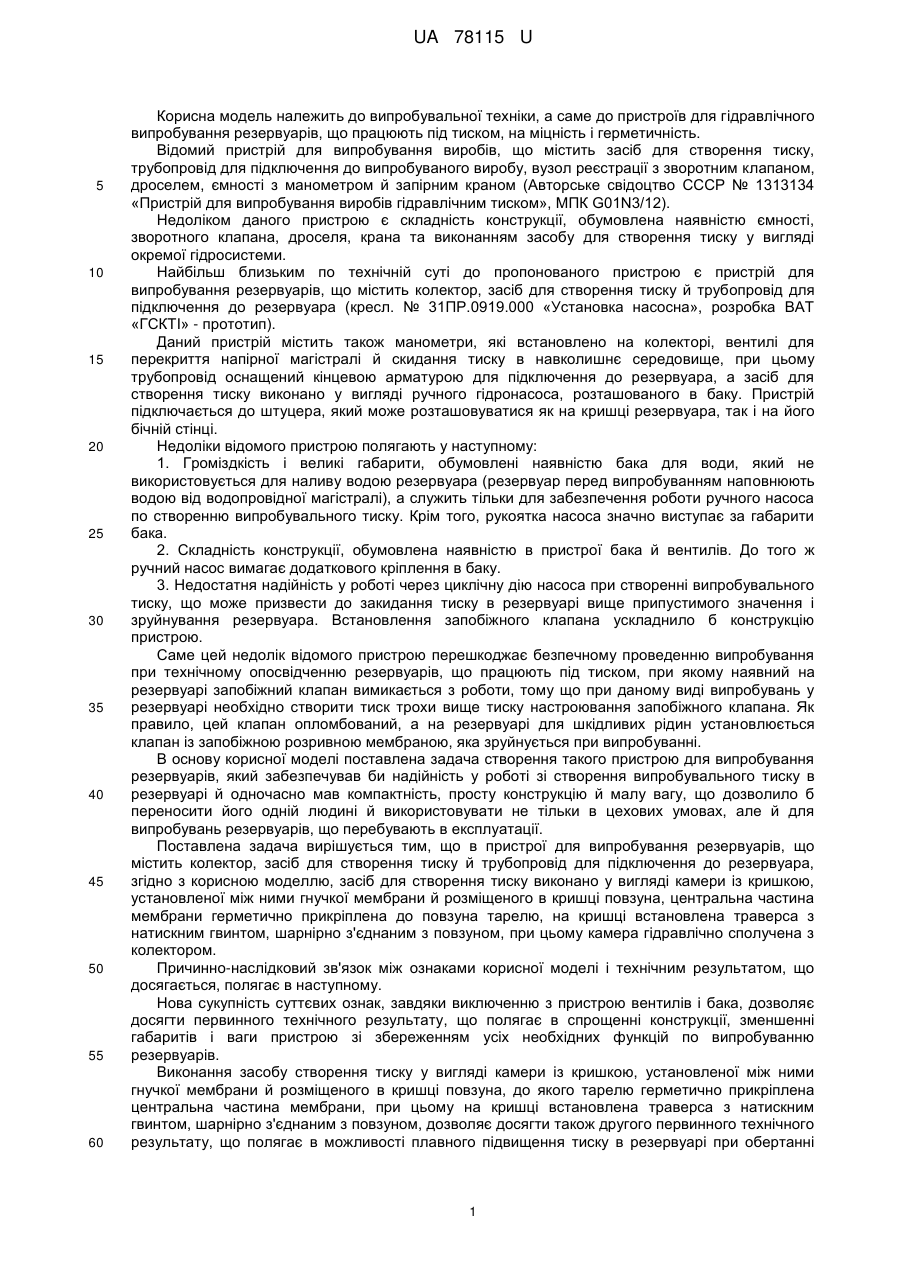

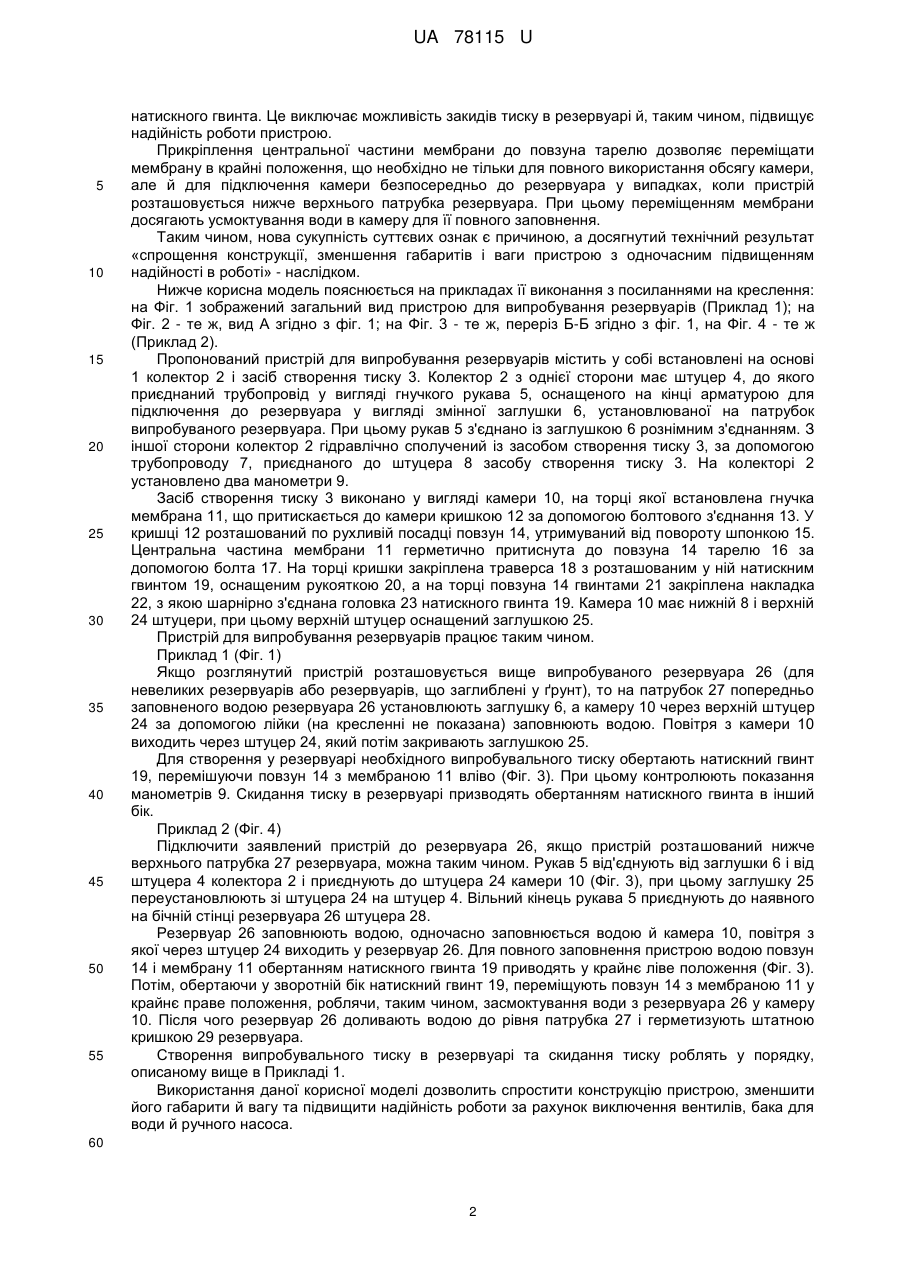

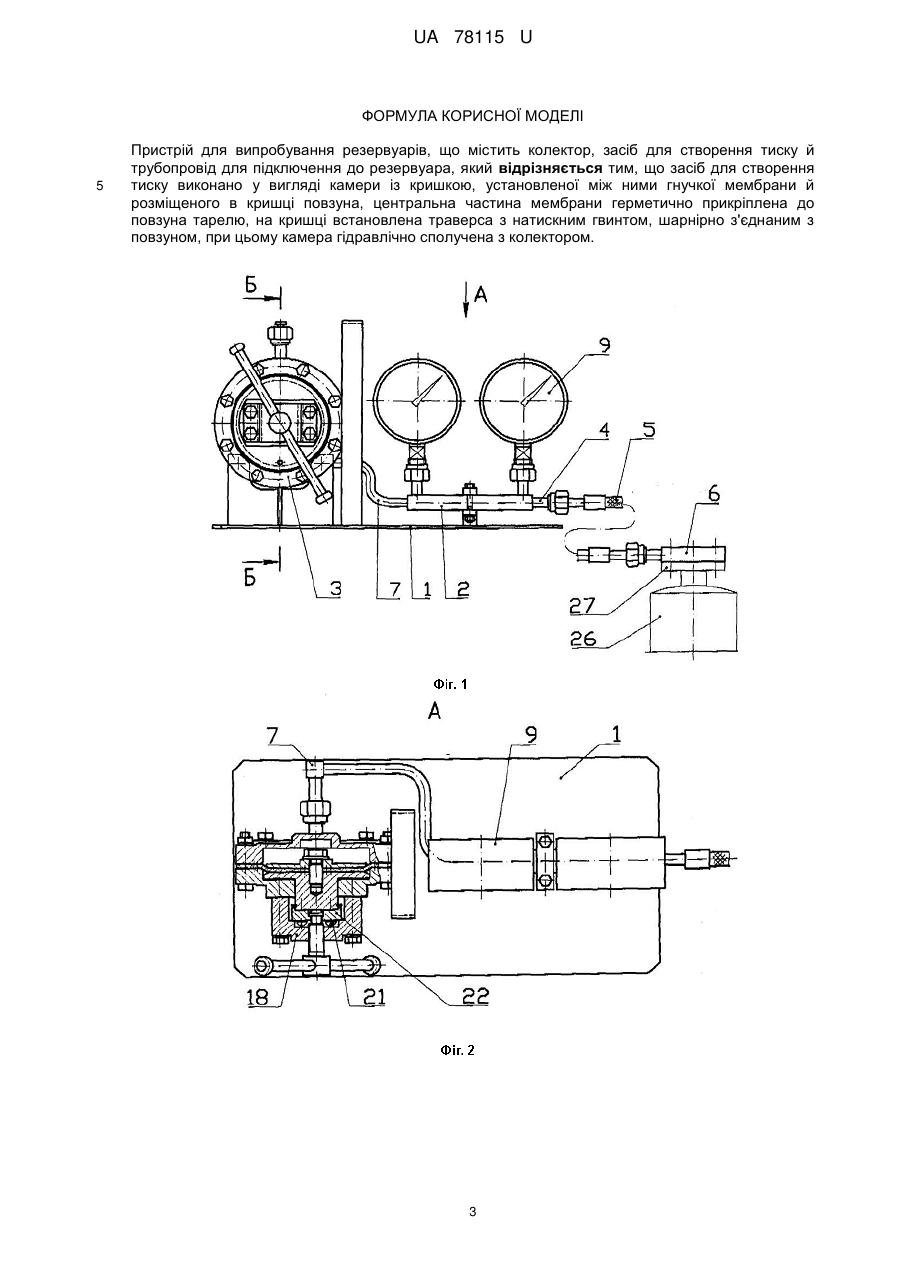

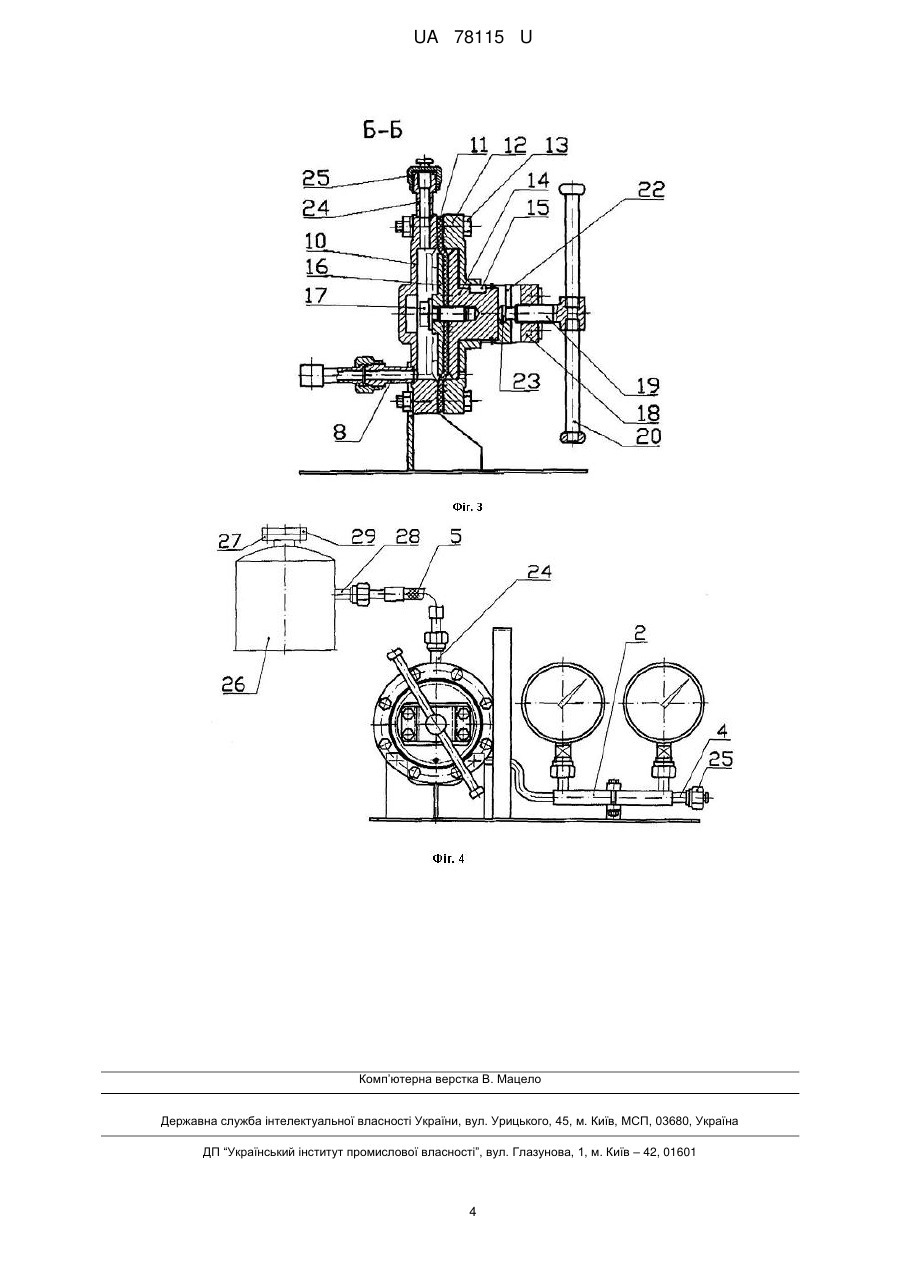

Реферат: Пристрій для випробування резервуарів містить колектор, засіб для створення тиску й трубопровід для підключення до резервуара. Засіб для створення тиску виконано у вигляді камери із кришкою, установленої між ними гнучкої мембрани й розміщеного в кришці повзуна. Центральна частина мембрани герметично прикріплена до повзуна тарелю. На кришці встановлена траверса з натискним гвинтом, шарнірно з'єднаним з повзуном. Камера гідравлічно сполучена з колектором. UA 78115 U (12) UA 78115 U UA 78115 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до випробувальної техніки, а саме до пристроїв для гідравлічного випробування резервуарів, що працюють під тиском, на міцність і герметичність. Відомий пристрій для випробування виробів, що містить засіб для створення тиску, трубопровід для підключення до випробуваного виробу, вузол реєстрації з зворотним клапаном, дроселем, ємності з манометром й запірним краном (Авторське свідоцтво СССР № 1313134 «Пристрій для випробування виробів гідравлічним тиском», МПК G01N3/12). Недоліком даного пристрою є складність конструкції, обумовлена наявністю ємності, зворотного клапана, дроселя, крана та виконанням засобу для створення тиску у вигляді окремої гідросистеми. Найбільш близьким по технічній суті до пропонованого пристрою є пристрій для випробування резервуарів, що містить колектор, засіб для створення тиску й трубопровід для підключення до резервуара (кресл. № 31ПР.0919.000 «Установка насосна», розробка ВАТ «ГСКТІ» - прототип). Даний пристрій містить також манометри, які встановлено на колекторі, вентилі для перекриття напірної магістралі й скидання тиску в навколишнє середовище, при цьому трубопровід оснащений кінцевою арматурою для підключення до резервуара, а засіб для створення тиску виконано у вигляді ручного гідронасоса, розташованого в баку. Пристрій підключається до штуцера, який може розташовуватися як на кришці резервуара, так і на його бічній стінці. Недоліки відомого пристрою полягають у наступному: 1. Громіздкість і великі габарити, обумовлені наявністю бака для води, який не використовується для наливу водою резервуара (резервуар перед випробуванням наповнюють водою від водопровідної магістралі), а служить тільки для забезпечення роботи ручного насоса по створенню випробувального тиску. Крім того, рукоятка насоса значно виступає за габарити бака. 2. Складність конструкції, обумовлена наявністю в пристрої бака й вентилів. До того ж ручний насос вимагає додаткового кріплення в баку. 3. Недостатня надійність у роботі через циклічну дію насоса при створенні випробувального тиску, що може призвести до закидання тиску в резервуарі вище припустимого значення і зруйнування резервуара. Встановлення запобіжного клапана ускладнило б конструкцію пристрою. Саме цей недолік відомого пристрою перешкоджає безпечному проведенню випробування при технічному опосвідченню резервуарів, що працюють під тиском, при якому наявний на резервуарі запобіжний клапан вимикається з роботи, тому що при даному виді випробувань у резервуарі необхідно створити тиск трохи вище тиску настроювання запобіжного клапана. Як правило, цей клапан опломбований, а на резервуарі для шкідливих рідин установлюється клапан із запобіжною розривною мембраною, яка зруйнується при випробуванні. В основу корисної моделі поставлена задача створення такого пристрою для випробування резервуарів, який забезпечував би надійність у роботі зі створення випробувального тиску в резервуарі й одночасно мав компактність, просту конструкцію й малу вагу, що дозволило б переносити його одній людині й використовувати не тільки в цехових умовах, але й для випробувань резервуарів, що перебувають в експлуатації. Поставлена задача вирішується тим, що в пристрої для випробування резервуарів, що містить колектор, засіб для створення тиску й трубопровід для підключення до резервуара, згідно з корисною моделлю, засіб для створення тиску виконано у вигляді камери із кришкою, установленої між ними гнучкої мембрани й розміщеного в кришці повзуна, центральна частина мембрани герметично прикріплена до повзуна тарелю, на кришці встановлена траверса з натискним гвинтом, шарнірно з'єднаним з повзуном, при цьому камера гідравлічно сполучена з колектором. Причинно-наслідковий зв'язок між ознаками корисної моделі і технічним результатом, що досягається, полягає в наступному. Нова сукупність суттєвих ознак, завдяки виключенню з пристрою вентилів і бака, дозволяє досягти первинного технічного результату, що полягає в спрощенні конструкції, зменшенні габаритів і ваги пристрою зі збереженням усіх необхідних функцій по випробуванню резервуарів. Виконання засобу створення тиску у вигляді камери із кришкою, установленої між ними гнучкої мембрани й розміщеного в кришці повзуна, до якого тарелю герметично прикріплена центральна частина мембрани, при цьому на кришці встановлена траверса з натискним гвинтом, шарнірно з'єднаним з повзуном, дозволяє досягти також другого первинного технічного результату, що полягає в можливості плавного підвищення тиску в резервуарі при обертанні 1 UA 78115 U 5 10 15 20 25 30 35 40 45 50 55 натискного гвинта. Це виключає можливість закидів тиску в резервуарі й, таким чином, підвищує надійність роботи пристрою. Прикріплення центральної частини мембрани до повзуна тарелю дозволяє переміщати мембрану в крайні положення, що необхідно не тільки для повного використання обсягу камери, але й для підключення камери безпосередньо до резервуара у випадках, коли пристрій розташовується нижче верхнього патрубка резервуара. При цьому переміщенням мембрани досягають усмоктування води в камеру для її повного заповнення. Таким чином, нова сукупність суттєвих ознак є причиною, а досягнутий технічний результат «спрощення конструкції, зменшення габаритів і ваги пристрою з одночасним підвищенням надійності в роботі» - наслідком. Нижче корисна модель пояснюється на прикладах її виконання з посиланнями на креслення: на Фіг. 1 зображений загальний вид пристрою для випробування резервуарів (Приклад 1); на Фіг. 2 - те ж, вид А згідно з фіг. 1; на Фіг. 3 - те ж, переріз Б-Б згідно з фіг. 1, на Фіг. 4 - те ж (Приклад 2). Пропонований пристрій для випробування резервуарів містить у собі встановлені на основі 1 колектор 2 і засіб створення тиску 3. Колектор 2 з однієї сторони має штуцер 4, до якого приєднаний трубопровід у вигляді гнучкого рукава 5, оснащеного на кінці арматурою для підключення до резервуара у вигляді змінної заглушки 6, установлюваної на патрубок випробуваного резервуара. При цьому рукав 5 з'єднано із заглушкою 6 рознімним з'єднанням. З іншої сторони колектор 2 гідравлічно сполучений із засобом створення тиску 3, за допомогою трубопроводу 7, приєднаного до штуцера 8 засобу створення тиску 3. На колекторі 2 установлено два манометри 9. Засіб створення тиску 3 виконано у вигляді камери 10, на торці якої встановлена гнучка мембрана 11, що притискається до камери кришкою 12 за допомогою болтового з'єднання 13. У кришці 12 розташований по рухливій посадці повзун 14, утримуваний від повороту шпонкою 15. Центральна частина мембрани 11 герметично притиснута до повзуна 14 тарелю 16 за допомогою болта 17. На торці кришки закріплена траверса 18 з розташованим у ній натискним гвинтом 19, оснащеним рукояткою 20, а на торці повзуна 14 гвинтами 21 закріплена накладка 22, з якою шарнірно з'єднана головка 23 натискного гвинта 19. Камера 10 має нижній 8 і верхній 24 штуцери, при цьому верхній штуцер оснащений заглушкою 25. Пристрій для випробування резервуарів працює таким чином. Приклад 1 (Фіг. 1) Якщо розглянутий пристрій розташовується вище випробуваного резервуара 26 (для невеликих резервуарів або резервуарів, що заглиблені у ґрунт), то на патрубок 27 попередньо заповненого водою резервуара 26 установлюють заглушку 6, а камеру 10 через верхній штуцер 24 за допомогою лійки (на кресленні не показана) заповнюють водою. Повітря з камери 10 виходить через штуцер 24, який потім закривають заглушкою 25. Для створення у резервуарі необхідного випробувального тиску обертають натискний гвинт 19, перемішуючи повзун 14 з мембраною 11 вліво (Фіг. 3). При цьому контролюють показання манометрів 9. Скидання тиску в резервуарі призводять обертанням натискного гвинта в інший бік. Приклад 2 (Фіг. 4) Підключити заявлений пристрій до резервуара 26, якщо пристрій розташований нижче верхнього патрубка 27 резервуара, можна таким чином. Рукав 5 від'єднують від заглушки 6 і від штуцера 4 колектора 2 і приєднують до штуцера 24 камери 10 (Фіг. 3), при цьому заглушку 25 переустановлюють зі штуцера 24 на штуцер 4. Вільний кінець рукава 5 приєднують до наявного на бічній стінці резервуара 26 штуцера 28. Резервуар 26 заповнюють водою, одночасно заповнюється водою й камера 10, повітря з якої через штуцер 24 виходить у резервуар 26. Для повного заповнення пристрою водою повзун 14 і мембрану 11 обертанням натискного гвинта 19 приводять у крайнє ліве положення (Фіг. 3). Потім, обертаючи у зворотній бік натискний гвинт 19, переміщують повзун 14 з мембраною 11 у крайнє праве положення, роблячи, таким чином, засмоктування води з резервуара 26 у камеру 10. Після чого резервуар 26 доливають водою до рівня патрубка 27 і герметизують штатною кришкою 29 резервуара. Створення випробувального тиску в резервуарі та скидання тиску роблять у порядку, описаному вище в Прикладі 1. Використання даної корисної моделі дозволить спростити конструкцію пристрою, зменшити його габарити й вагу та підвищити надійність роботи за рахунок виключення вентилів, бака для води й ручного насоса. 60 2 UA 78115 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для випробування резервуарів, що містить колектор, засіб для створення тиску й трубопровід для підключення до резервуара, який відрізняється тим, що засіб для створення тиску виконано у вигляді камери із кришкою, установленої між ними гнучкої мембрани й розміщеного в кришці повзуна, центральна частина мембрани герметично прикріплена до повзуна тарелю, на кришці встановлена траверса з натискним гвинтом, шарнірно з'єднаним з повзуном, при цьому камера гідравлічно сполучена з колектором. 3 UA 78115 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
