Пристрій для випуску рідини із герметичних резервуарів, що містить замірний елемент, дренажну трубку, порожнисту пробку, розміщену в порожнистій гільзі, та контргайку з ущільнюючим кільцем, який відрізняється тим, що замірний елемент виконаний у вигляді пружини стиснення з різним діаметром навивки і встановлений на порожнистій гільзі з внутрішньої сторони резервуара, а в порожнистій пробці, жорстко з'єднаній з дренажною трубкою, виконані поздовжні пази для сполучення порожнини резервуара із зливною порожниною пробки.

Текст

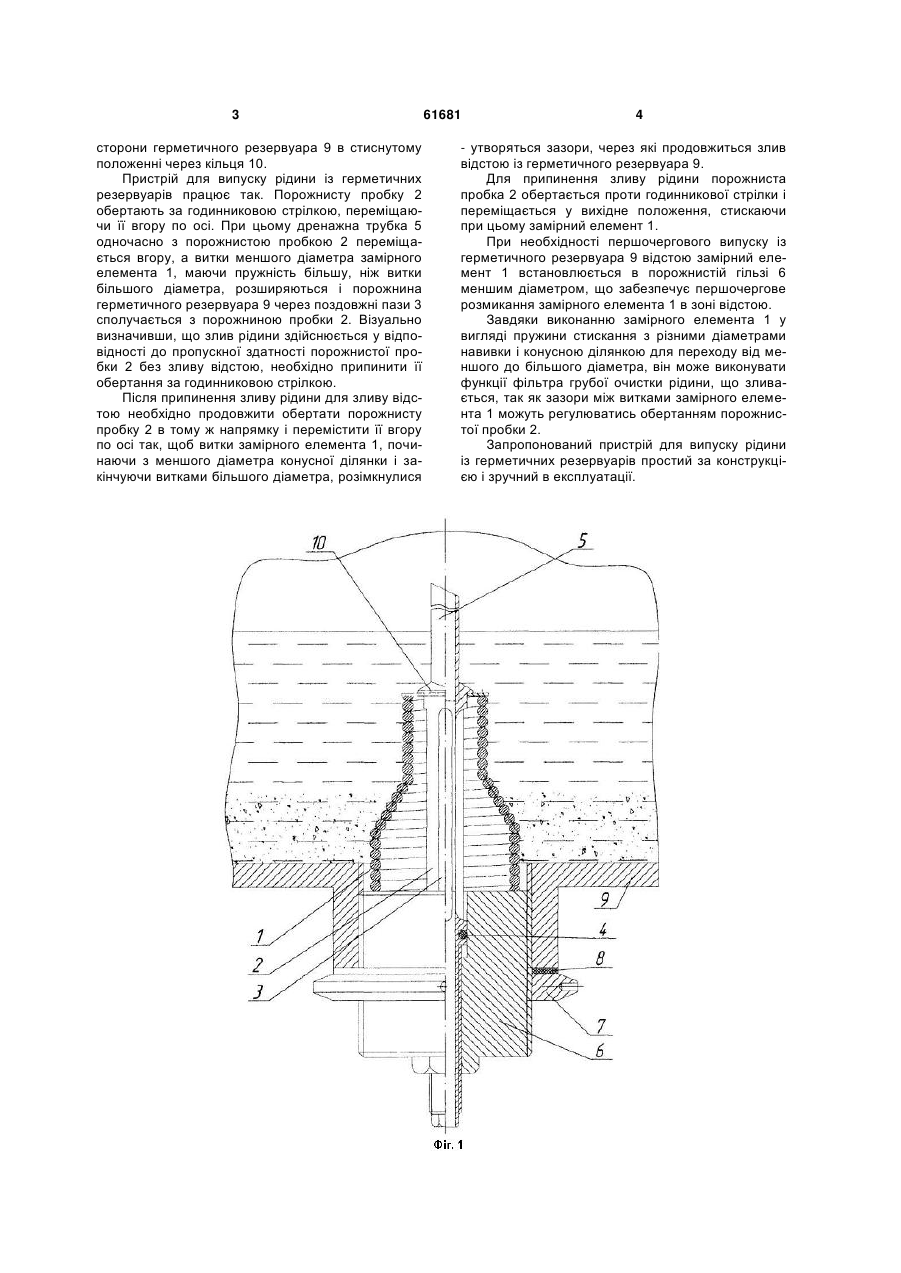

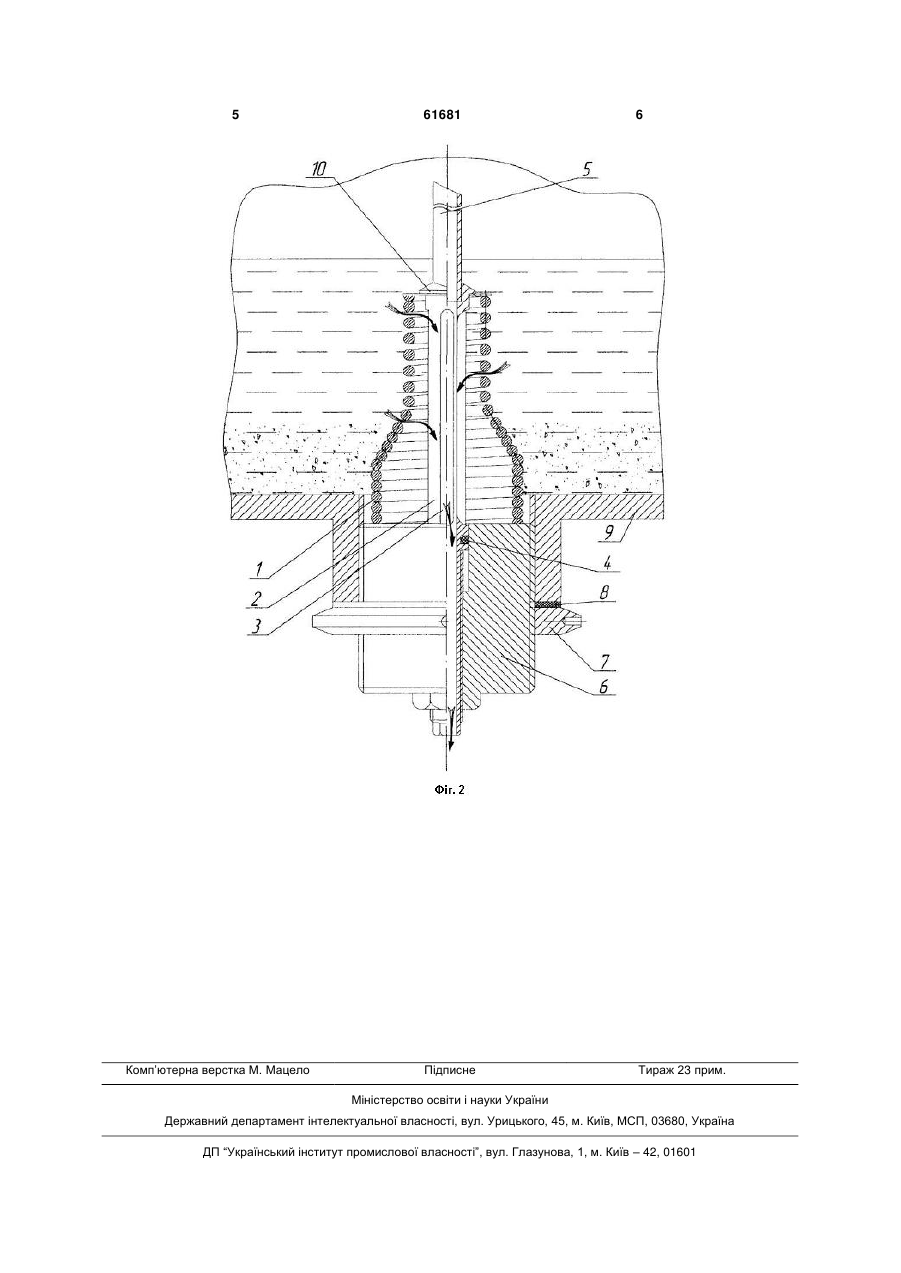

Пристрій для випуску рідини із герметичних резервуарів, що містить замірний елемент, дрена 3 сторони герметичного резервуара 9 в стиснутому положенні через кільця 10. Пристрій для випуску рідини із герметичних резервуарів працює так. Порожнисту пробку 2 обертають за годинниковою стрілкою, переміщаючи її вгору по осі. При цьому дренажна трубка 5 одночасно з порожнистою пробкою 2 переміщається вгору, а витки меншого діаметра замірного елемента 1, маючи пружність більшу, ніж витки більшого діаметра, розширяються і порожнина герметичного резервуара 9 через поздовжні пази 3 сполучається з порожниною пробки 2. Візуально визначивши, що злив рідини здійснюється у відповідності до пропускної здатності порожнистої пробки 2 без зливу відстою, необхідно припинити її обертання за годинниковою стрілкою. Після припинення зливу рідини для зливу відстою необхідно продовжити обертати порожнисту пробку 2 в тому ж напрямку і перемістити її вгору по осі так, щоб витки замірного елемента 1, починаючи з меншого діаметра конусної ділянки і закінчуючи витками більшого діаметра, розімкнулися 61681 4 - утворяться зазори, через які продовжиться злив відстою із герметичного резервуара 9. Для припинення зливу рідини порожниста пробка 2 обертається проти годинникової стрілки і переміщається у вихідне положення, стискаючи при цьому замірний елемент 1. При необхідності першочергового випуску із герметичного резервуара 9 відстою замірний елемент 1 встановлюється в порожнистій гільзі 6 меншим діаметром, що забезпечує першочергове розмикання замірного елемента 1 в зоні відстою. Завдяки виконанню замірного елемента 1 у вигляді пружини стискання з різними діаметрами навивки і конусною ділянкою для переходу від меншого до більшого діаметра, він може виконувати функції фільтра грубої очистки рідини, що зливається, так як зазори між витками замірного елемента 1 можуть регулюватись обертанням порожнистої пробки 2. Запропонований пристрій для випуску рідини із герметичних резервуарів простий за конструкцією і зручний в експлуатації. 5 Комп’ютерна верстка М. Мацело 61681 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
