Тупиковий упор з пружними елементами

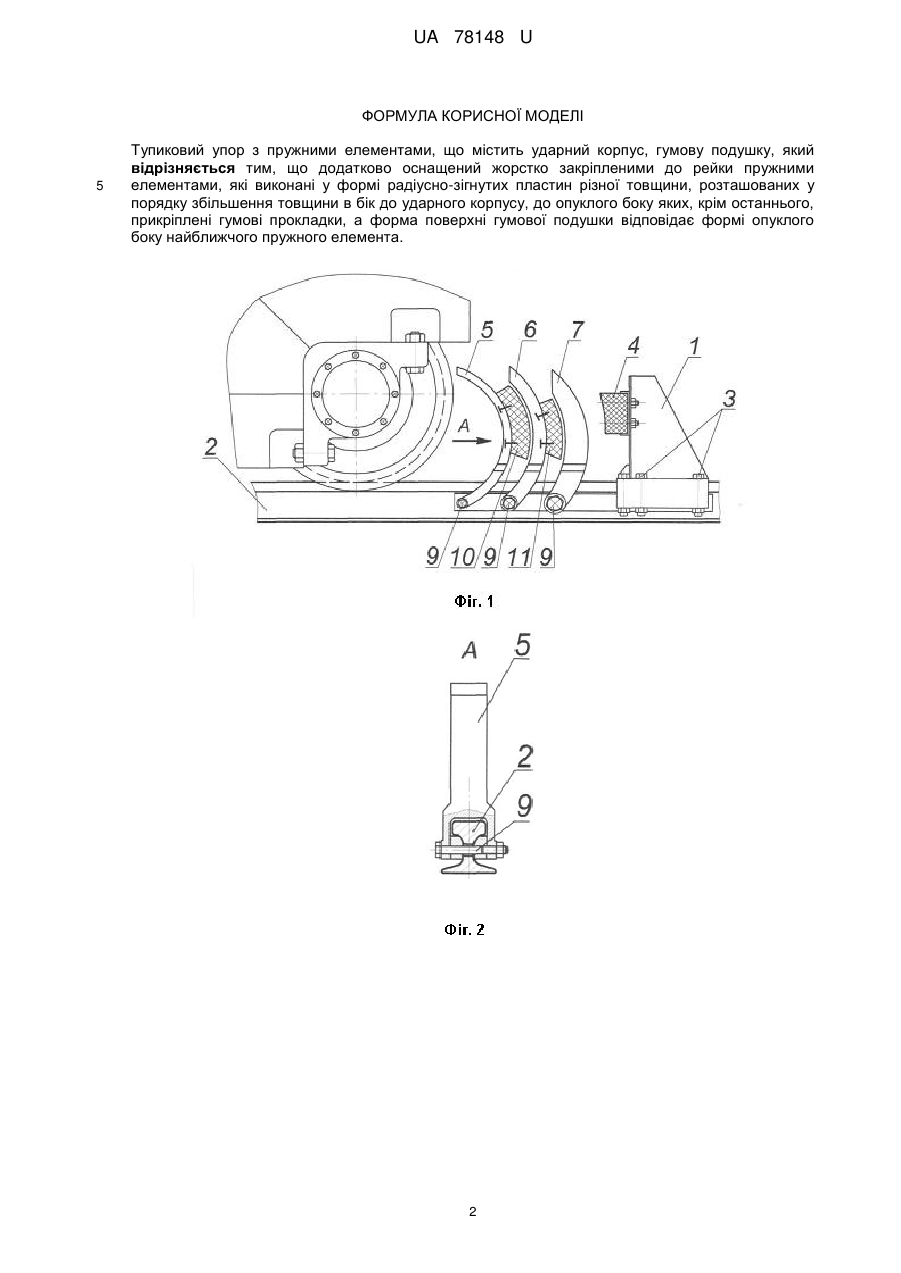

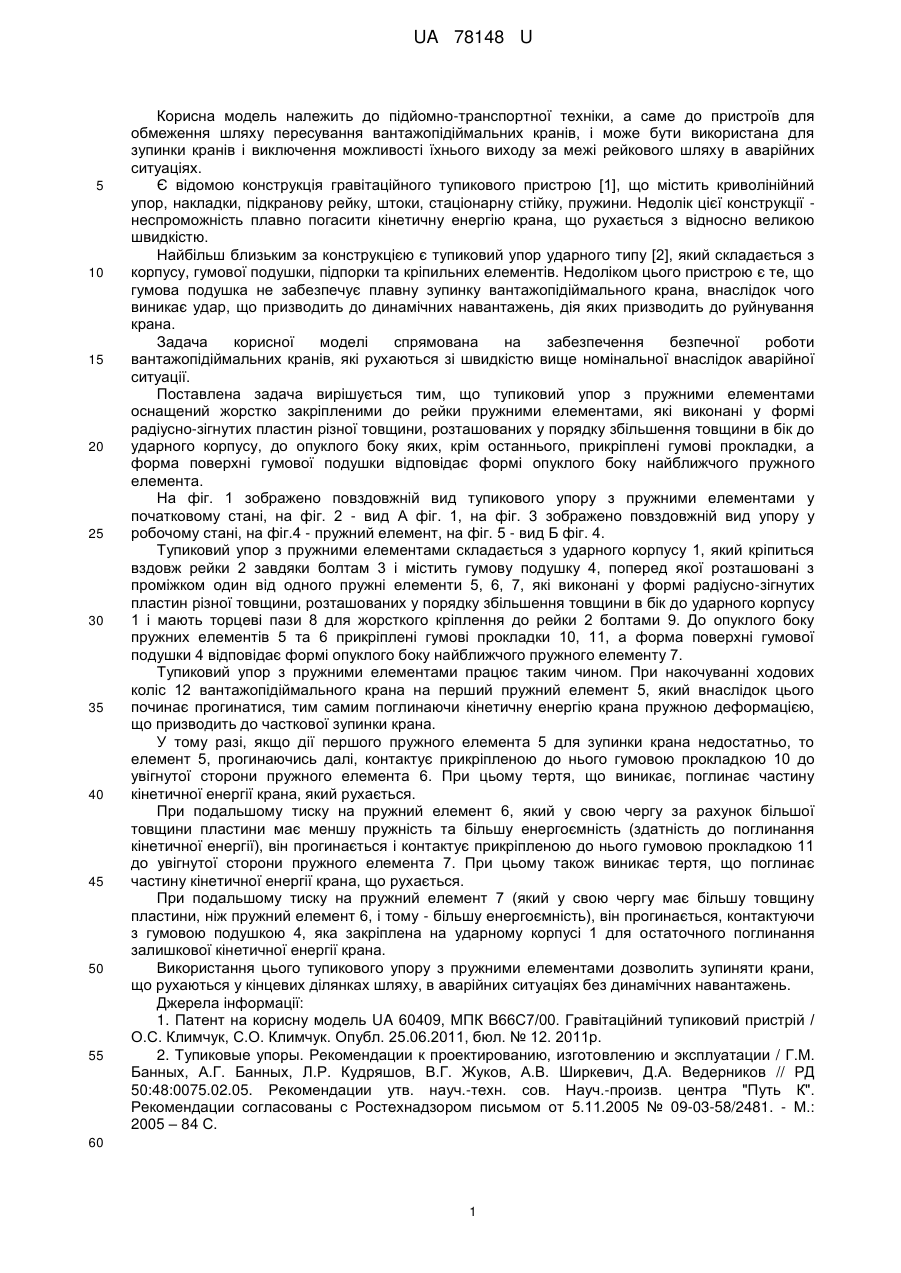

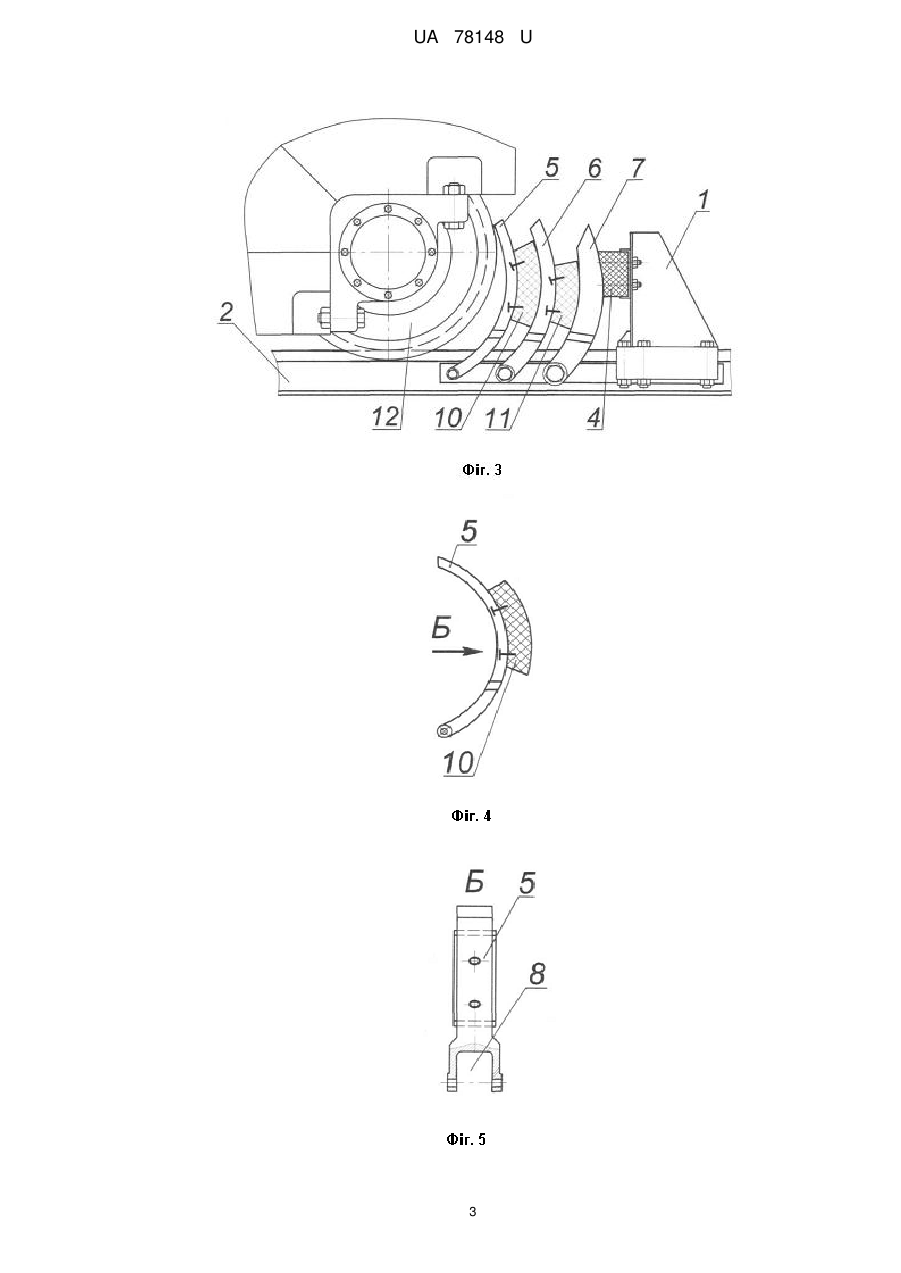

Реферат: Тупиковий упор з пружними елементами містить ударний корпус, гумову подушку. Додатково оснащений жорстко закріпленими до рейки пружними елементами, які виконані у формі радіусно-зігнутих пластин різної товщини, розташованих у порядку збільшення товщини в бік до ударного корпусу. До опуклого боку пружних елементів, крім останнього, прикріплені гумові прокладки, а форма поверхні гумової подушки відповідає формі опуклого боку найближчого пружного елемента. UA 78148 U (12) UA 78148 U UA 78148 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до підйомно-транспортної техніки, а саме до пристроїв для обмеження шляху пересування вантажопідіймальних кранів, і може бути використана для зупинки кранів і виключення можливості їхнього виходу за межі рейкового шляху в аварійних ситуаціях. Є відомою конструкція гравітаційного тупикового пристрою [1], що містить криволінійний упор, накладки, підкранову рейку, штоки, стаціонарну стійку, пружини. Недолік цієї конструкції неспроможність плавно погасити кінетичну енергію крана, що рухається з відносно великою швидкістю. Найбільш близьким за конструкцією є тупиковий упор ударного типу [2], який складається з корпусу, гумової подушки, підпорки та кріпильних елементів. Недоліком цього пристрою є те, що гумова подушка не забезпечує плавну зупинку вантажопідіймального крана, внаслідок чого виникає удар, що призводить до динамічних навантажень, дія яких призводить до руйнування крана. Задача корисної моделі спрямована на забезпечення безпечної роботи вантажопідіймальних кранів, які рухаються зі швидкістю вище номінальної внаслідок аварійної ситуації. Поставлена задача вирішується тим, що тупиковий упор з пружними елементами оснащений жорстко закріпленими до рейки пружними елементами, які виконані у формі радіусно-зігнутих пластин різної товщини, розташованих у порядку збільшення товщини в бік до ударного корпусу, до опуклого боку яких, крім останнього, прикріплені гумові прокладки, а форма поверхні гумової подушки відповідає формі опуклого боку найближчого пружного елемента. На фіг. 1 зображено повздовжній вид тупикового упору з пружними елементами у початковому стані, на фіг. 2 - вид А фіг. 1, на фіг. 3 зображено повздовжній вид упору у робочому стані, на фіг.4 - пружний елемент, на фіг. 5 - вид Б фіг. 4. Тупиковий упор з пружними елементами складається з ударного корпусу 1, який кріпиться вздовж рейки 2 завдяки болтам 3 і містить гумову подушку 4, поперед якої розташовані з проміжком один від одного пружні елементи 5, 6, 7, які виконані у формі радіусно-зігнутих пластин різної товщини, розташованих у порядку збільшення товщини в бік до ударного корпусу 1 і мають торцеві пази 8 для жорсткого кріплення до рейки 2 болтами 9. До опуклого боку пружних елементів 5 та 6 прикріплені гумові прокладки 10, 11, а форма поверхні гумової подушки 4 відповідає формі опуклого боку найближчого пружного елементу 7. Тупиковий упор з пружними елементами працює таким чином. При накочуванні ходових коліс 12 вантажопідіймального крана на перший пружний елемент 5, який внаслідок цього починає прогинатися, тим самим поглинаючи кінетичну енергію крана пружною деформацією, що призводить до часткової зупинки крана. У тому разі, якщо дії першого пружного елемента 5 для зупинки крана недостатньо, то елемент 5, прогинаючись далі, контактує прикріпленою до нього гумовою прокладкою 10 до увігнутої сторони пружного елемента 6. При цьому тертя, що виникає, поглинає частину кінетичної енергії крана, який рухається. При подальшому тиску на пружний елемент 6, який у свою чергу за рахунок більшої товщини пластини має меншу пружність та більшу енергоємність (здатність до поглинання кінетичної енергії), він прогинається і контактує прикріпленою до нього гумовою прокладкою 11 до увігнутої сторони пружного елемента 7. При цьому також виникає тертя, що поглинає частину кінетичної енергії крана, що рухається. При подальшому тиску на пружний елемент 7 (який у свою чергу має більшу товщину пластини, ніж пружний елемент 6, і тому - більшу енергоємність), він прогинається, контактуючи з гумовою подушкою 4, яка закріплена на ударному корпусі 1 для остаточного поглинання залишкової кінетичної енергії крана. Використання цього тупикового упору з пружними елементами дозволить зупиняти крани, що рухаються у кінцевих ділянках шляху, в аварійних ситуаціях без динамічних навантажень. Джерела інформації: 1. Патент на корисну модель UA 60409, МПК В66С7/00. Гравітаційний тупиковий пристрій / О.С. Климчук, С.О. Климчук. Опубл. 25.06.2011, бюл. № 12. 2011р. 2. Тупиковые упоры. Рекомендации к проектированию, изготовлению и эксплуатации / Г.М. Банных, А.Г. Банных, Л.Р. Кудряшов, В.Г. Жуков, А.В. Ширкевич, Д.А. Ведерников // РД 50:48:0075.02.05. Рекомендации утв. науч.-техн. сов. Науч.-произв. центра "Путь К". Рекомендации согласованы с Ростехнадзором письмом от 5.11.2005 № 09-03-58/2481. - М.: 2005 – 84 С. 60 1 UA 78148 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Тупиковий упор з пружними елементами, що містить ударний корпус, гумову подушку, який відрізняється тим, що додатково оснащений жорстко закріпленими до рейки пружними елементами, які виконані у формі радіусно-зігнутих пластин різної товщини, розташованих у порядку збільшення товщини в бік до ударного корпусу, до опуклого боку яких, крім останнього, прикріплені гумові прокладки, а форма поверхні гумової подушки відповідає формі опуклого боку найближчого пружного елемента. 2 UA 78148 U 3 UA 78148 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
