Гравітаційний тупиковий пристрій вантажопідіймальних кранів

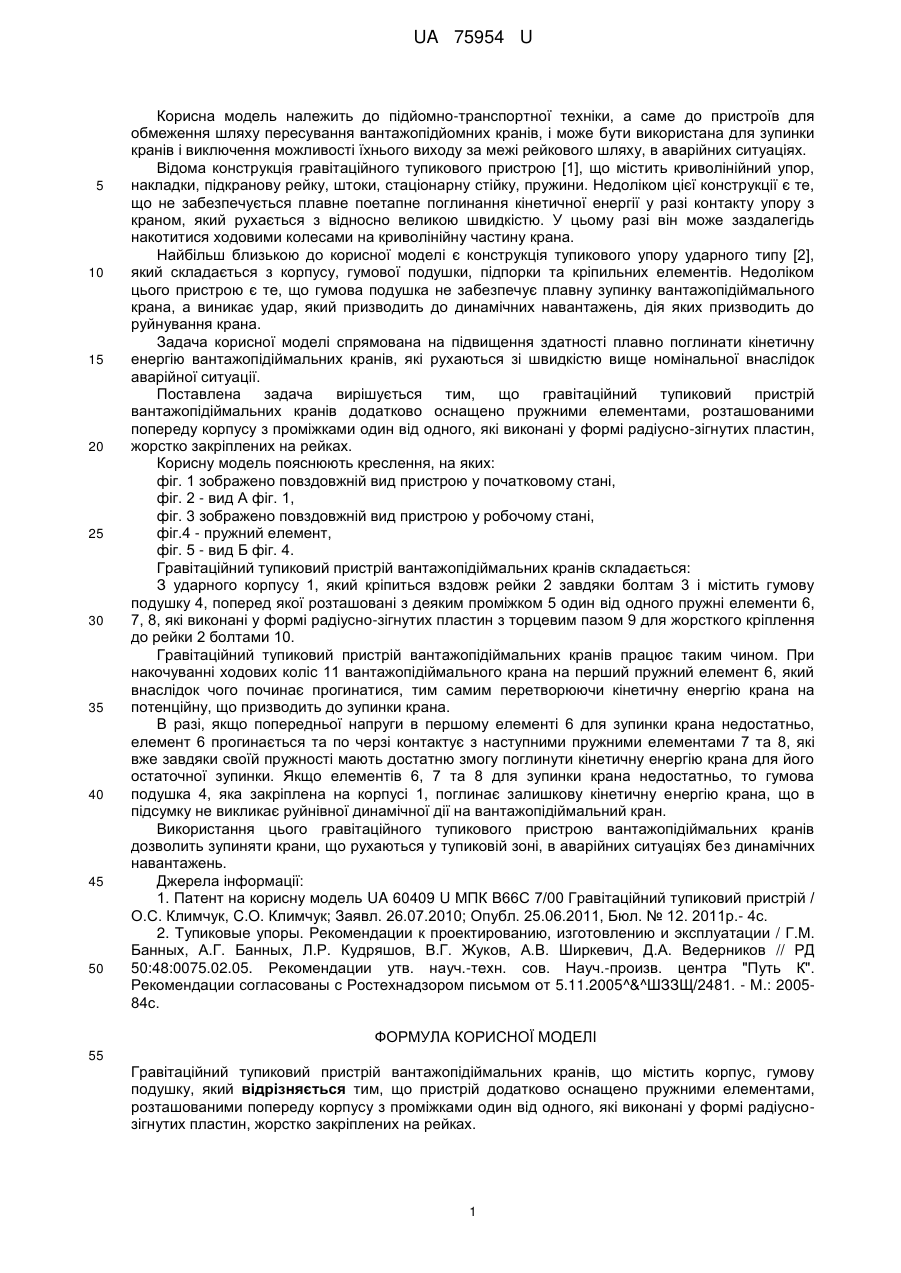

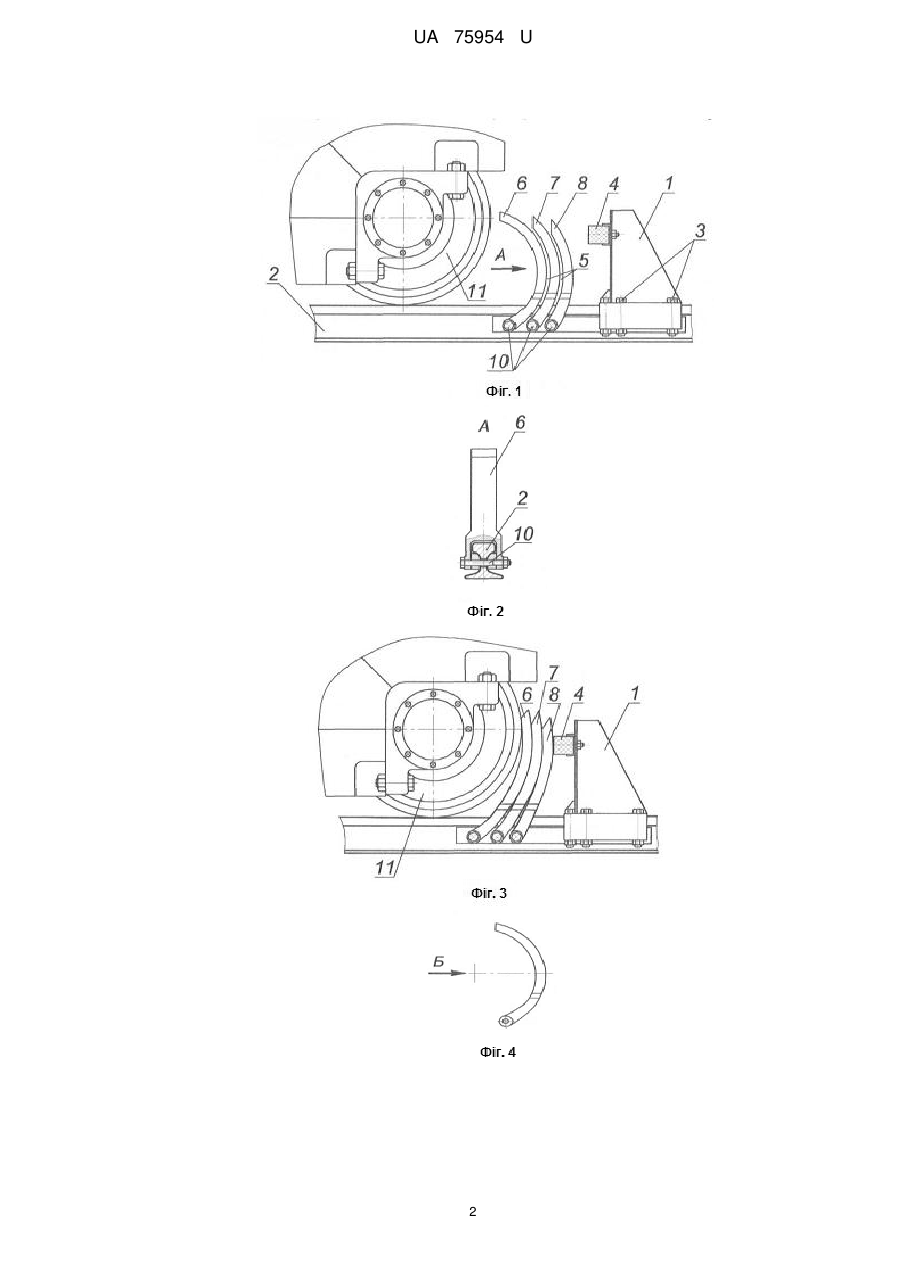

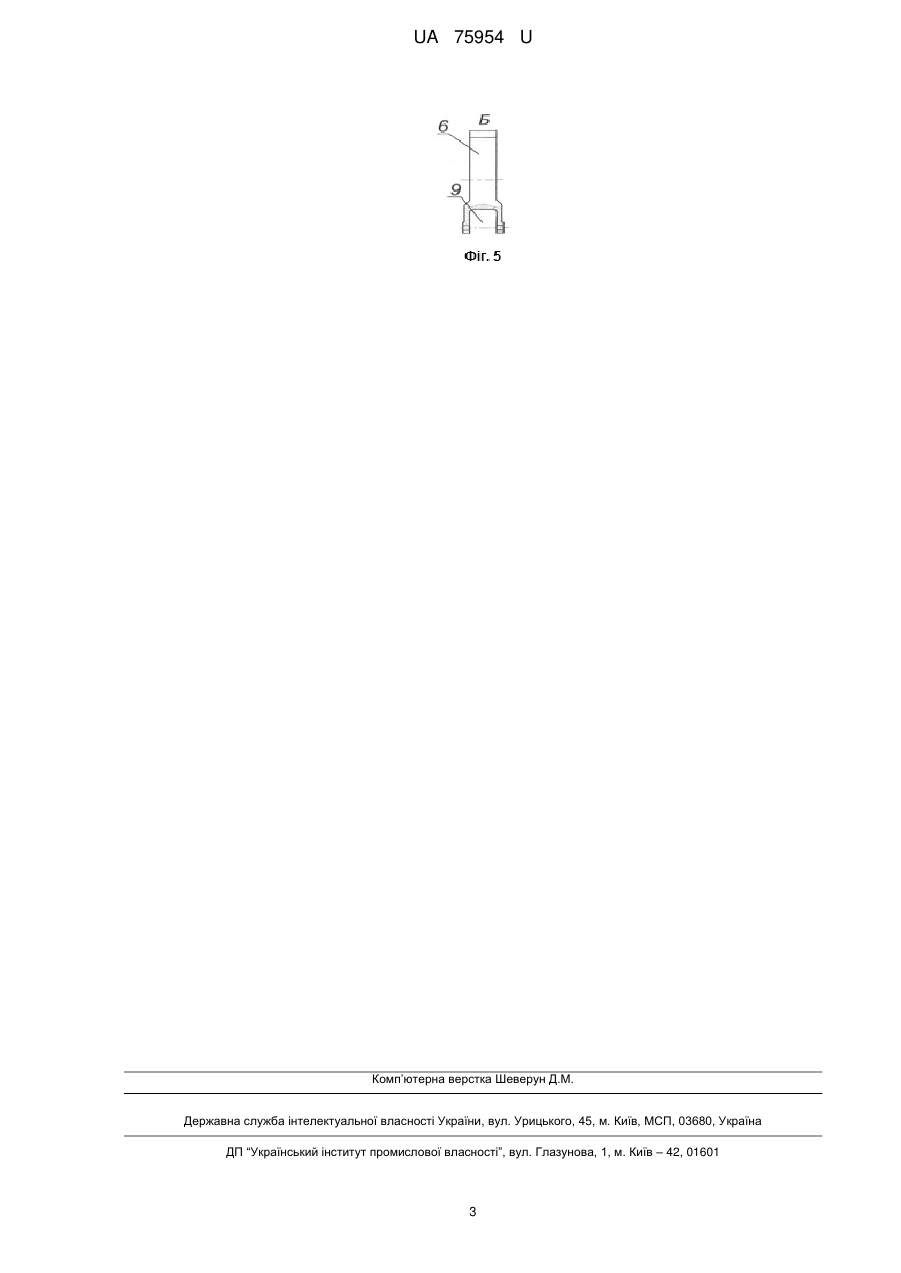

Реферат: Гравітаційний тупиковий пристрій вантажопідіймальних кранів, що містить корпус, гумову подушку. Пристрій додатково оснащено пружними елементами, розташованими попереду корпусу з проміжками один від одного, які виконані у формі радіусно-зігнутих пластин, жорстко закріплених на рейках. UA 75954 U (54) ГРАВІТАЦІЙНИЙ ТУПИКОВИЙ ПРИСТРІЙ ВАНТАЖОПІДІЙМАЛЬНИХ КРАНІВ UA 75954 U UA 75954 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до підйомно-транспортної техніки, а саме до пристроїв для обмеження шляху пересування вантажопідйомних кранів, і може бути використана для зупинки кранів і виключення можливості їхнього виходу за межі рейкового шляху, в аварійних ситуаціях. Відома конструкція гравітаційного тупикового пристрою [1], що містить криволінійний упор, накладки, підкранову рейку, штоки, стаціонарну стійку, пружини. Недоліком цієї конструкції є те, що не забезпечується плавне поетапне поглинання кінетичної енергії у разі контакту упору з краном, який рухається з відносно великою швидкістю. У цьому разі він може заздалегідь накотитися ходовими колесами на криволінійну частину крана. Найбільш близькою до корисної моделі є конструкція тупикового упору ударного типу [2], який складається з корпусу, гумової подушки, підпорки та кріпильних елементів. Недоліком цього пристрою є те, що гумова подушка не забезпечує плавну зупинку вантажопідіймального крана, а виникає удар, який призводить до динамічних навантажень, дія яких призводить до руйнування крана. Задача корисної моделі спрямована на підвищення здатності плавно поглинати кінетичну енергію вантажопідіймальних кранів, які рухаються зі швидкістю вище номінальної внаслідок аварійної ситуації. Поставлена задача вирішується тим, що гравітаційний тупиковий пристрій вантажопідіймальних кранів додатково оснащено пружними елементами, розташованими попереду корпусу з проміжками один від одного, які виконані у формі радіусно-зігнутих пластин, жорстко закріплених на рейках. Корисну модель пояснюють креслення, на яких: фіг. 1 зображено повздовжній вид пристрою у початковому стані, фіг. 2 - вид А фіг. 1, фіг. 3 зображено повздовжній вид пристрою у робочому стані, фіг.4 - пружний елемент, фіг. 5 - вид Б фіг. 4. Гравітаційний тупиковий пристрій вантажопідіймальних кранів складається: З ударного корпусу 1, який кріпиться вздовж рейки 2 завдяки болтам 3 і містить гумову подушку 4, поперед якої розташовані з деяким проміжком 5 один від одного пружні елементи 6, 7, 8, які виконані у формі радіусно-зігнутих пластин з торцевим пазом 9 для жорсткого кріплення до рейки 2 болтами 10. Гравітаційний тупиковий пристрій вантажопідіймальних кранів працює таким чином. При накочуванні ходових коліс 11 вантажопідіймального крана на перший пружний елемент 6, який внаслідок чого починає прогинатися, тим самим перетворюючи кінетичну енергію крана на потенційну, що призводить до зупинки крана. В разі, якщо попередньої напруги в першому елементі 6 для зупинки крана недостатньо, елемент 6 прогинається та по черзі контактує з наступними пружними елементами 7 та 8, які вже завдяки своїй пружності мають достатню змогу поглинути кінетичну енергію крана для його остаточної зупинки. Якщо елементів 6, 7 та 8 для зупинки крана недостатньо, то гумова подушка 4, яка закріплена на корпусі 1, поглинає залишкову кінетичну енергію крана, що в підсумку не викликає руйнівної динамічної дії на вантажопідіймальний кран. Використання цього гравітаційного тупикового пристрою вантажопідіймальних кранів дозволить зупиняти крани, що рухаються у тупиковій зоні, в аварійних ситуаціях без динамічних навантажень. Джерела інформації: 1. Патент на корисну модель UA 60409 U МПК В66С 7/00 Гравітаційний тупиковий пристрій / О.С. Климчук, C.O. Климчук; Заявл. 26.07.2010; Опубл. 25.06.2011, Бюл. № 12. 2011р.- 4с. 2. Тупиковые упоры. Рекомендации к проектированию, изготовлению и эксплуатации / Г.М. Банных, А.Г. Банных, Л.Р. Кудряшов, В.Г. Жуков, А.В. Ширкевич, Д.А. Ведерников // РД 50:48:0075.02.05. Рекомендации утв. науч.-техн. сов. Науч.-произв. центра "Путь К". Рекомендации согласованы с Ростехнадзором письмом от 5.11.2005^&^ШЗЗЩ/2481. - М.: 200584с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Гравітаційний тупиковий пристрій вантажопідіймальних кранів, що містить корпус, гумову подушку, який відрізняється тим, що пристрій додатково оснащено пружними елементами, розташованими попереду корпусу з проміжками один від одного, які виконані у формі радіуснозігнутих пластин, жорстко закріплених на рейках. 1 UA 75954 U 2 UA 75954 U Комп’ютерна верстка Шеверун Д.М. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
