Агрегат дрібнокрапельного обприскування рослин

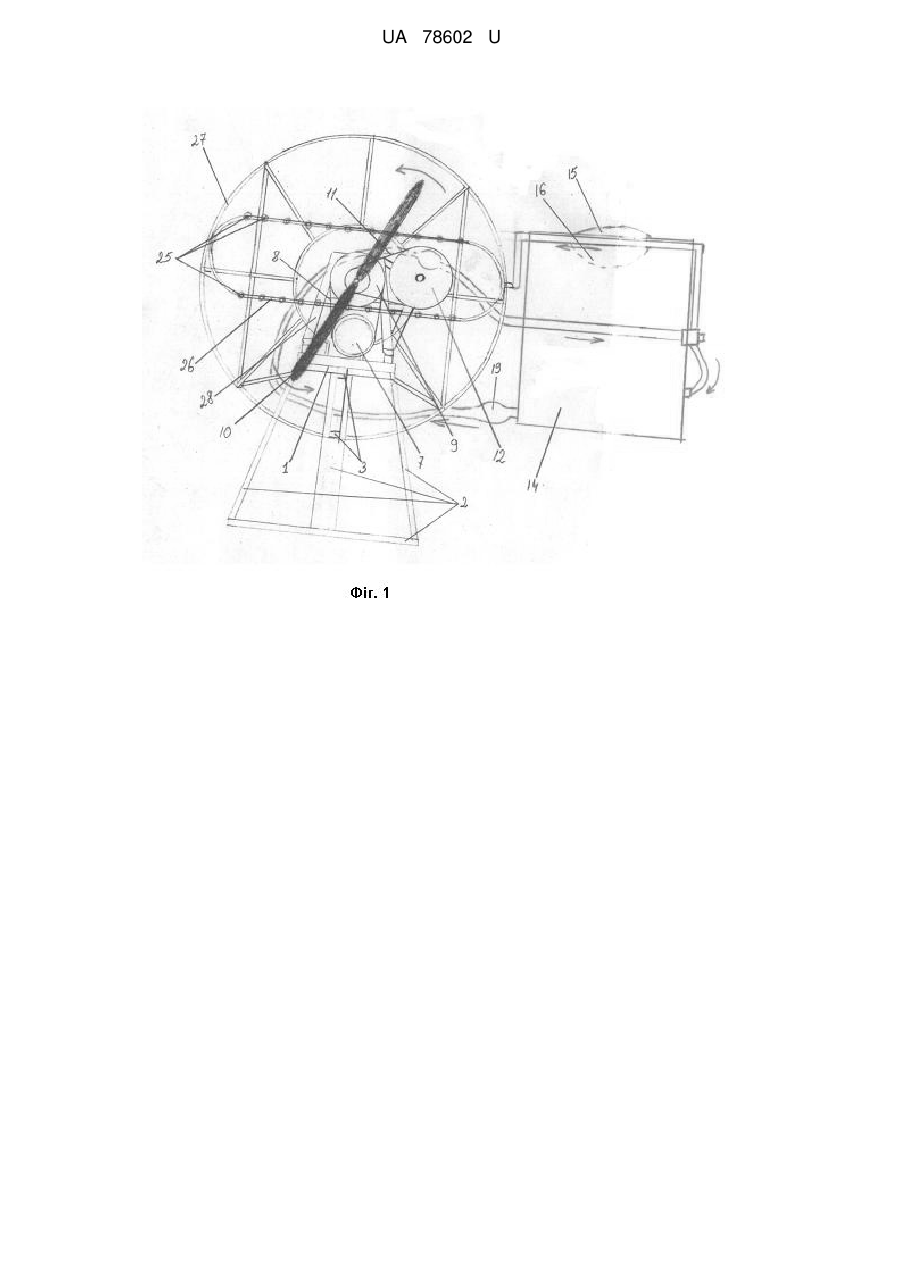

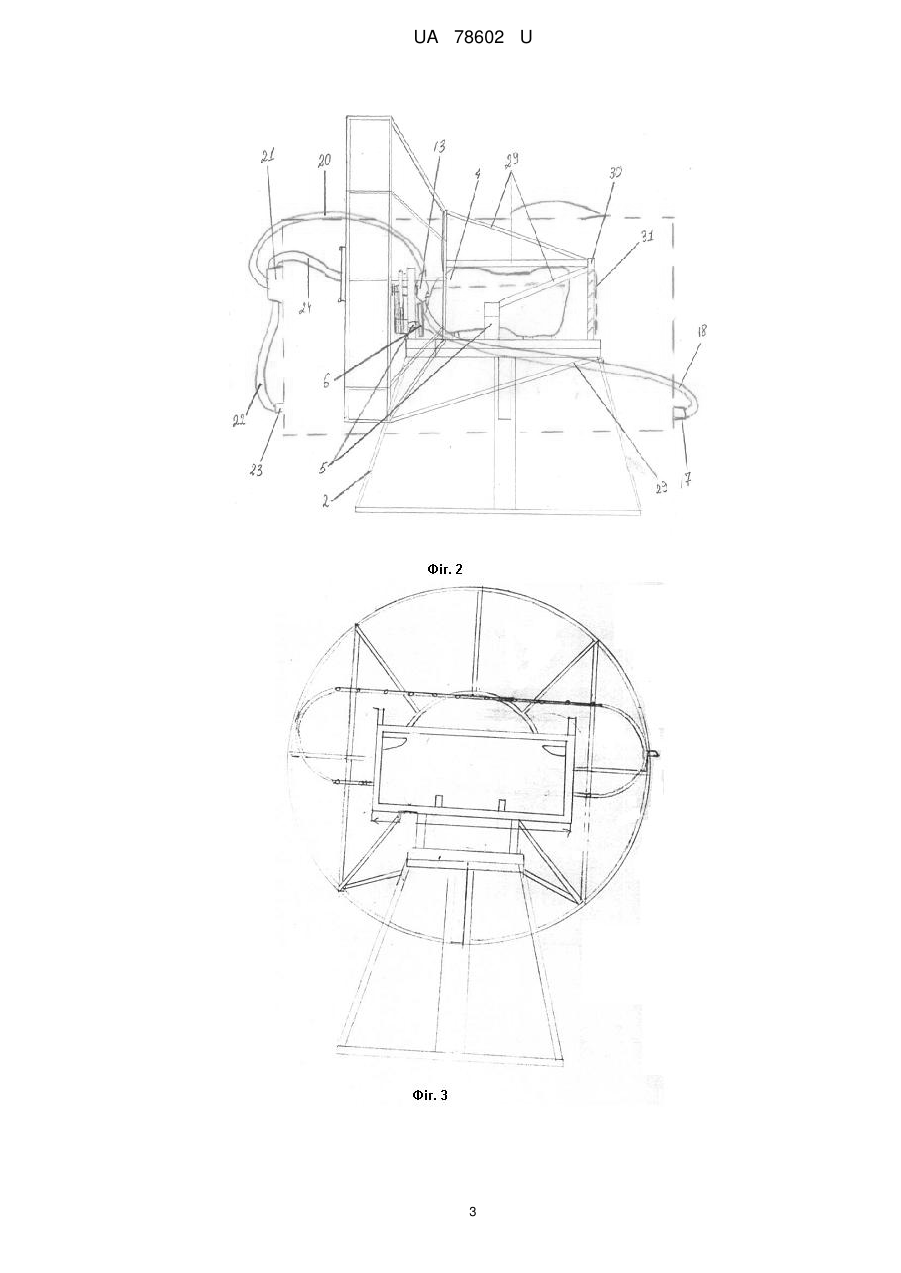

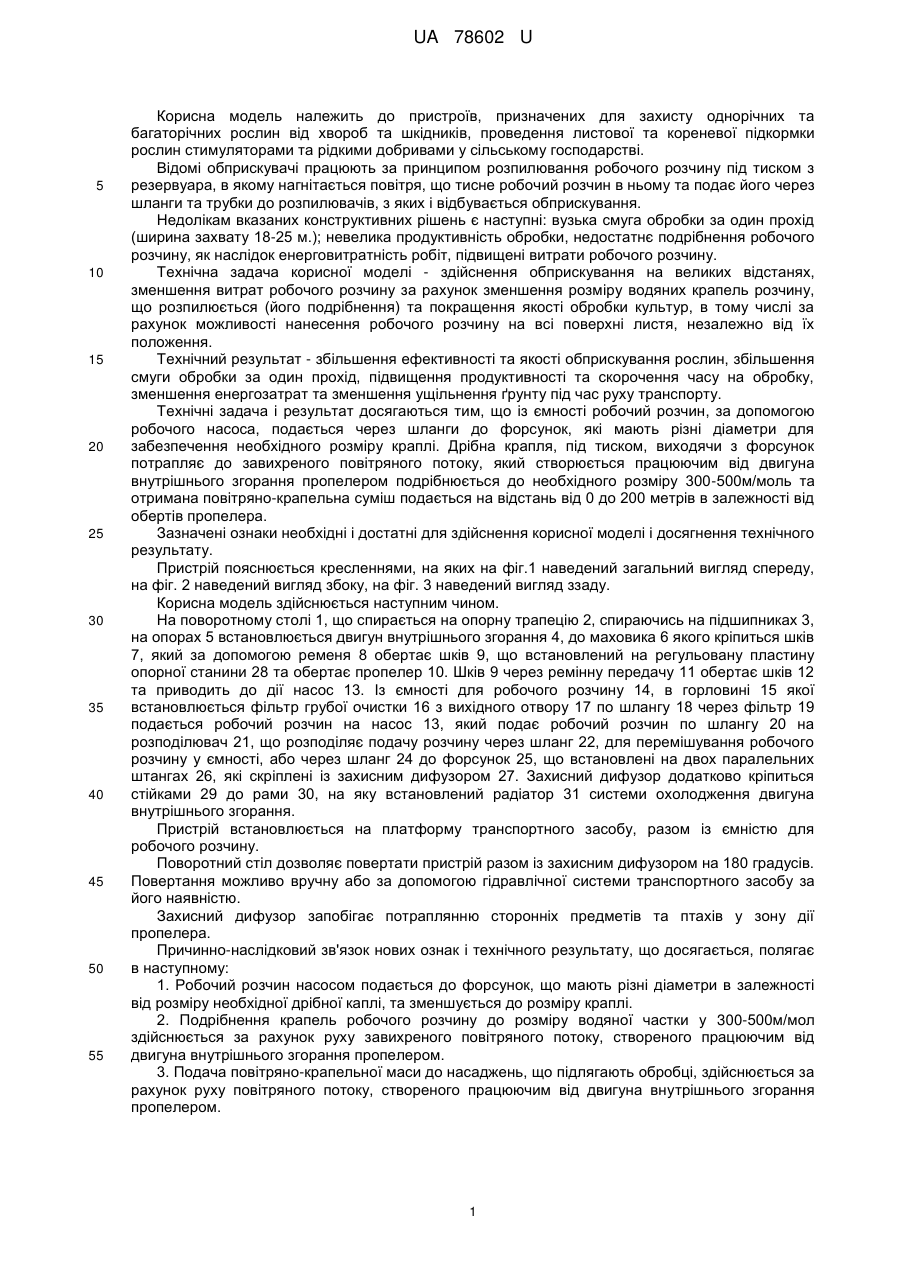

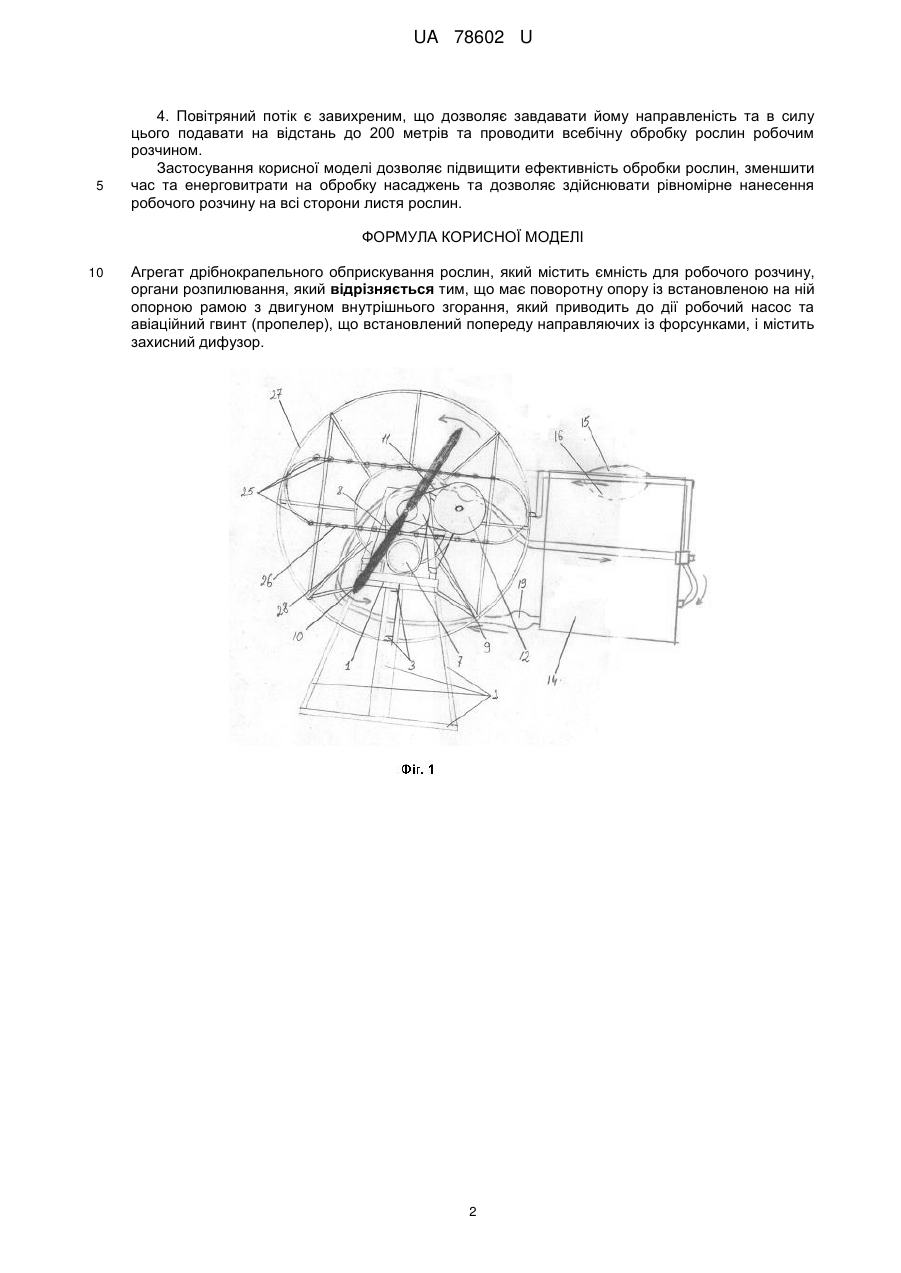

Реферат: Апарат дрібнокрапельного обприскування рослин містить поворотний стіл, опорну трапецію, двигун внутрішнього згорання, шків, який за допомогою ременя обертає пропелер. Через ремінну передачу приводиться до дії насос, що подає із ємності робочий розчин на розподілювач. Розподілювач забезпечує подачу розчину для перемішування робочого розчину у ємності та подає його до форсунок, що встановлені на двох паралельних штангах, які скріплені із захисним дифузором. Захисний дифузор додатково кріпиться стійками до рами, на яку встановлюється радіатор системи охолодження двигуна внутрішнього згорання. UA 78602 U (54) АГРЕГАТ ДРІБНОКРАПЕЛЬНОГО ОБПРИСКУВАННЯ РОСЛИН UA 78602 U UA 78602 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв, призначених для захисту однорічних та багаторічних рослин від хвороб та шкідників, проведення листової та кореневої підкормки рослин стимуляторами та рідкими добривами у сільському господарстві. Відомі обприскувачі працюють за принципом розпилювання робочого розчину під тиском з резервуара, в якому нагнітається повітря, що тисне робочий розчин в ньому та подає його через шланги та трубки до розпилювачів, з яких і відбувається обприскування. Недолікам вказаних конструктивних рішень є наступні: вузька смуга обробки за один прохід (ширина захвату 18-25 м.); невелика продуктивність обробки, недостатнє подрібнення робочого розчину, як наслідок енерговитратність робіт, підвищені витрати робочого розчину. Технічна задача корисної моделі - здійснення обприскування на великих відстанях, зменшення витрат робочого розчину за рахунок зменшення розміру водяних крапель розчину, що розпилюється (його подрібнення) та покращення якості обробки культур, в тому числі за рахунок можливості нанесення робочого розчину на всі поверхні листя, незалежно від їх положення. Технічний результат - збільшення ефективності та якості обприскування рослин, збільшення смуги обробки за один прохід, підвищення продуктивності та скорочення часу на обробку, зменшення енергозатрат та зменшення ущільнення ґрунту під час руху транспорту. Технічні задача і результат досягаються тим, що із ємності робочий розчин, за допомогою робочого насоса, подається через шланги до форсунок, які мають різні діаметри для забезпечення необхідного розміру краплі. Дрібна крапля, під тиском, виходячи з форсунок потрапляє до завихреного повітряного потоку, який створюється працюючим від двигуна внутрішнього згорання пропелером подрібнюється до необхідного розміру 300-500м/моль та отримана повітряно-крапельна суміш подається на відстань від 0 до 200 метрів в залежності від обертів пропелера. Зазначені ознаки необхідні і достатні для здійснення корисної моделі і досягнення технічного результату. Пристрій пояснюється кресленнями, на яких на фіг.1 наведений загальний вигляд спереду, на фіг. 2 наведений вигляд збоку, на фіг. 3 наведений вигляд ззаду. Корисна модель здійснюється наступним чином. На поворотному столі 1, що спирається на опорну трапецію 2, спираючись на підшипниках 3, на опорах 5 встановлюється двигун внутрішнього згорання 4, до маховика 6 якого кріпиться шків 7, який за допомогою ременя 8 обертає шків 9, що встановлений на регульовану пластину опорної станини 28 та обертає пропелер 10. Шків 9 через ремінну передачу 11 обертає шків 12 та приводить до дії насос 13. Із ємності для робочого розчину 14, в горловині 15 якої встановлюється фільтр грубої очистки 16 з вихідного отвору 17 по шлангу 18 через фільтр 19 подається робочий розчин на насос 13, який подає робочий розчин по шлангу 20 на розподілювач 21, що розподіляє подачу розчину через шланг 22, для перемішування робочого розчину у ємності, або через шланг 24 до форсунок 25, що встановлені на двох паралельних штангах 26, які скріплені із захисним дифузором 27. Захисний дифузор додатково кріпиться стійками 29 до рами 30, на яку встановлений радіатор 31 системи охолодження двигуна внутрішнього згорання. Пристрій встановлюється на платформу транспортного засобу, разом із ємністю для робочого розчину. Поворотний стіл дозволяє повертати пристрій разом із захисним дифузором на 180 градусів. Повертання можливо вручну або за допомогою гідравлічної системи транспортного засобу за його наявністю. Захисний дифузор запобігає потраплянню сторонніх предметів та птахів у зону дії пропелера. Причинно-наслідковий зв'язок нових ознак і технічного результату, що досягається, полягає в наступному: 1. Робочий розчин насосом подається до форсунок, що мають різні діаметри в залежності від розміру необхідної дрібної каплі, та зменшується до розміру краплі. 2. Подрібнення крапель робочого розчину до розміру водяної частки у 300-500м/мол здійснюється за рахунок руху завихреного повітряного потоку, створеного працюючим від двигуна внутрішнього згорання пропелером. 3. Подача повітряно-крапельної маси до насаджень, що підлягають обробці, здійснюється за рахунок руху повітряного потоку, створеного працюючим від двигуна внутрішнього згорання пропелером. 1 UA 78602 U 5 4. Повітряний потік є завихреним, що дозволяє завдавати йому направленість та в силу цього подавати на відстань до 200 метрів та проводити всебічну обробку рослин робочим розчином. Застосування корисної моделі дозволяє підвищити ефективність обробки рослин, зменшити час та енерговитрати на обробку насаджень та дозволяє здійснювати рівномірне нанесення робочого розчину на всі сторони листя рослин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Агрегат дрібнокрапельного обприскування рослин, який містить ємність для робочого розчину, органи розпилювання, який відрізняється тим, що має поворотну опору із встановленою на ній опорною рамою з двигуном внутрішнього згорання, який приводить до дії робочий насос та авіаційний гвинт (пропелер), що встановлений попереду направляючих із форсунками, і містить захисний дифузор. 2 UA 78602 U 3 UA 78602 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
