Пристрій для обприскування рослин

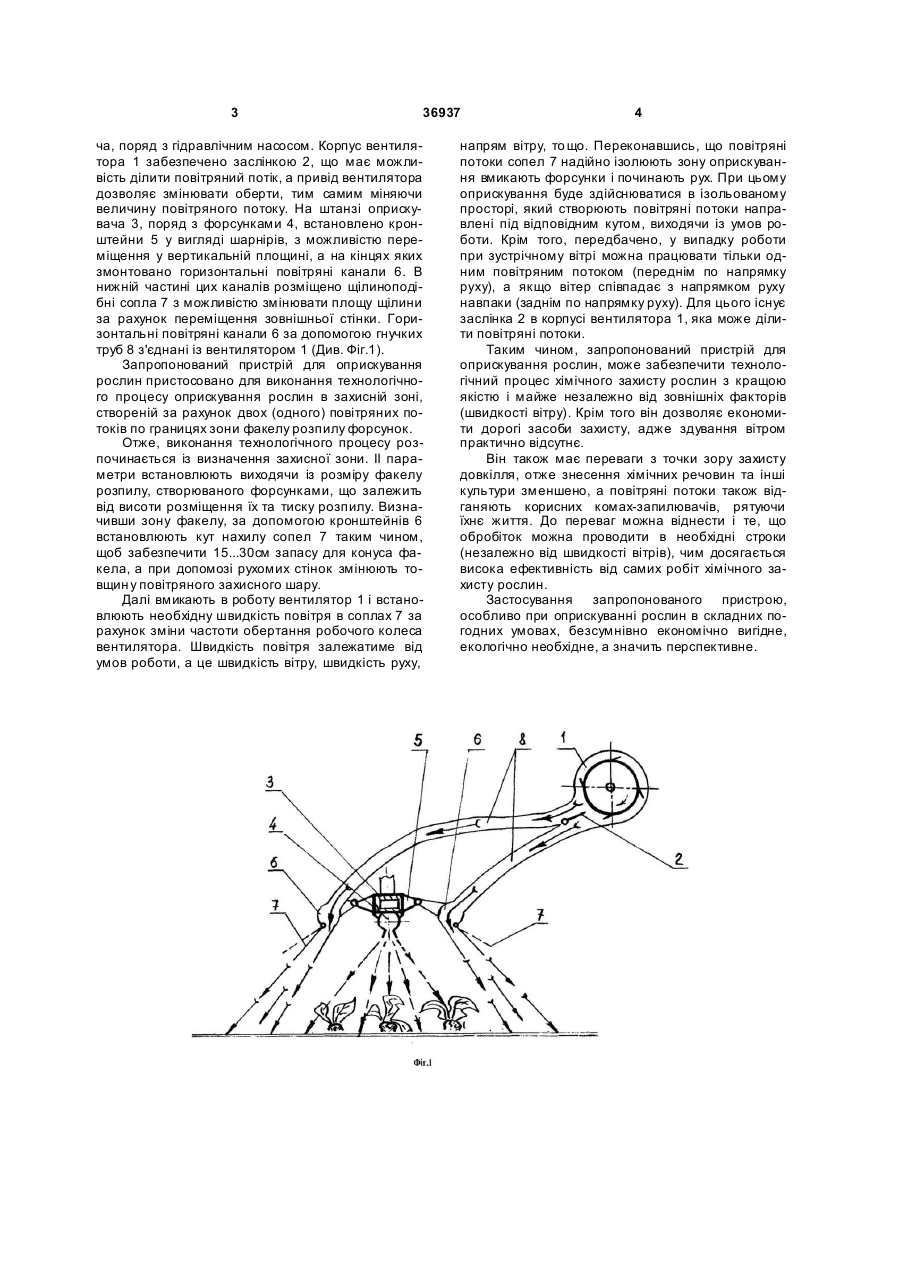

Пристрій для обприскування рослин, який включає вентилятор, горизонтальні повітряні ка 3 36937 ча, поряд з гідравлічним насосом. Корпус вентилятора 1 забезпечено заслінкою 2, що має можливість ділити повітряний потік, а привід вентилятора дозволяє змінювати оберти, тим самим міняючи величину повітряного потоку. На штанзі оприскувача 3, поряд з форсунками 4, встановлено кронштейни 5 у вигляді шарнірів, з можливістю переміщення у вертикальній площині, а на кінцях яких змонтовано горизонтальні повітряні канали 6. В нижній частині цих каналів розміщено щілиноподібні сопла 7 з можливістю змінювати площу щілини за рахунок переміщення зовнішньої стінки. Горизонтальні повітряні канали 6 за допомогою гнучких труб 8 з'єднані із вентилятором 1 (Див. Фіг.1). Запропонований пристрій для оприскування рослин пристосовано для виконання технологічного процесу оприскування рослин в захисній зоні, створеній за рахунок двох (одного) повітряних потоків по границях зони факелу розпилу форсунок. Отже, виконання технологічного процесу розпочинається із визначення захисної зони. II параметри встановлюють виходячи із розміру факелу розпилу, створюваного форсунками, що залежить від висоти розміщення їх та тиску розпилу. Визначивши зону факелу, за допомогою кронштейнів 6 встановлюють кут нахилу сопел 7 таким чином, щоб забезпечити 15...30см запасу для конуса факела, а при допомозі рухомих стінок змінюють товщин у повітряного захисного шару. Далі вмикають в роботу вентилятор 1 і встановлюють необхідну швидкість повітря в соплах 7 за рахунок зміни частоти обертання робочого колеса вентилятора. Швидкість повітря залежатиме від умов роботи, а це швидкість вітру, швидкість руху, 4 напрям вітру, то що. Переконавшись, що повітряні потоки сопел 7 надійно ізолюють зону оприскування вмикають форсунки і починають рух. При цьому оприскування буде здійснюватися в ізольованому просторі, який створюють повітряні потоки направлені під відповідним кутом, виходячи із умов роботи. Крім того, передбачено, у випадку роботи при зустрічному вітрі можна працювати тільки одним повітряним потоком (переднім по напрямку руху), а якщо вітер співпадає з напрямком руху навпаки (заднім по напрямку руху). Для цього існує заслінка 2 в корпусі вентилятора 1, яка може ділити повітряні потоки. Таким чином, запропонований пристрій для оприскування рослин, може забезпечити технологічний процес хімічного захисту рослин з кращою якістю і майже незалежно від зовнішніх факторів (швидкості вітру). Крім того він дозволяє економити дорогі засоби захисту, адже здування вітром практично відсутнє. Він також має переваги з точки зору захисту довкілля, отже знесення хімічних речовин та інші культури зменшено, а повітряні потоки також відганяють корисних комах-запилювачів, рятуючи їхнє життя. До переваг можна віднести і те, що обробіток можна проводити в необхідні строки (незалежно від швидкості вітрів), чим досягається висока ефективність від самих робіт хімічного захисту рослин. Застосування запропонованого пристрою, особливо при оприскуванні рослин в складних погодних умовах, безсумнівно економічно вигідне, екологічно необхідне, а значить перспективне. 5 Комп’ютерна в ерстка Л. Купенко 36937 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
