Пісуар

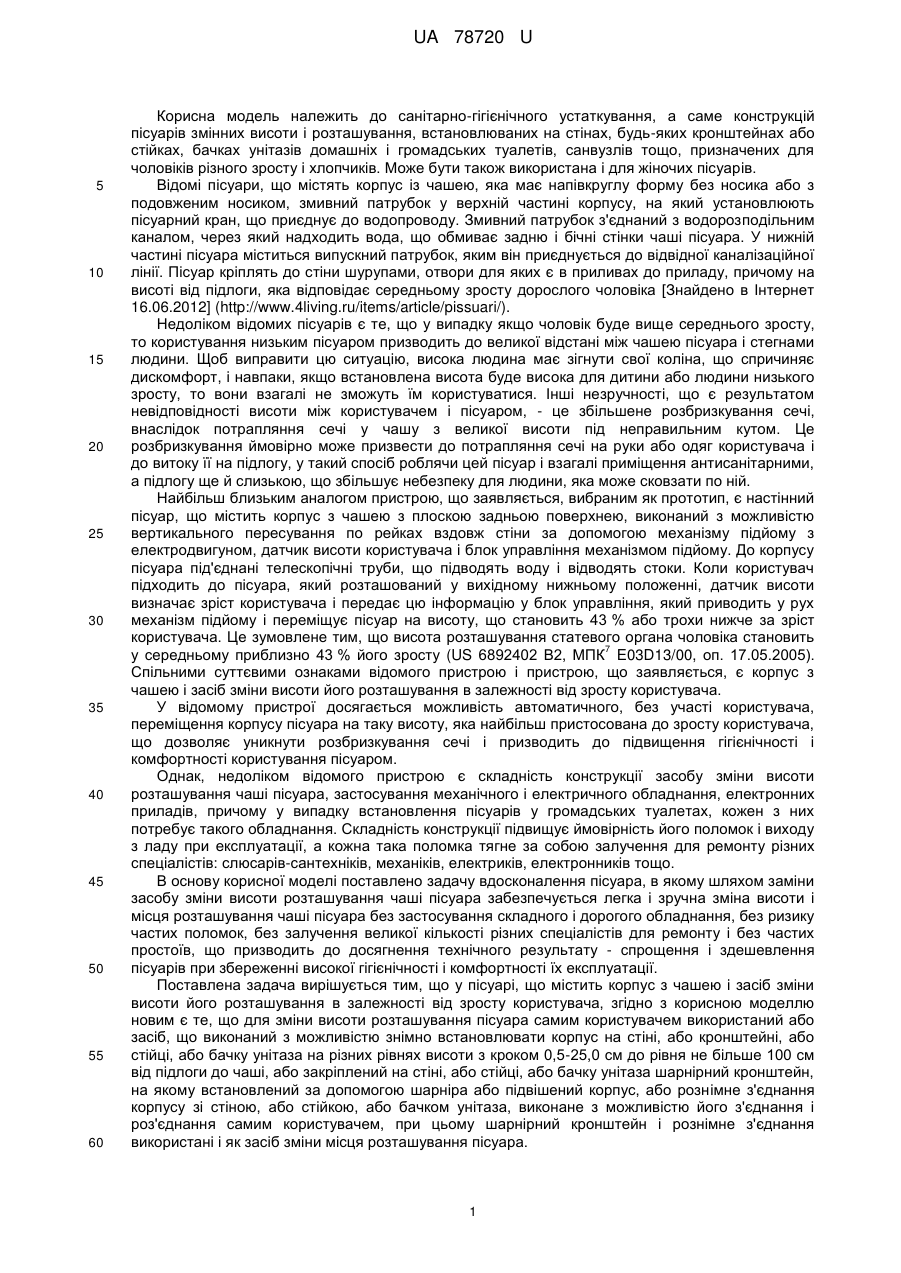

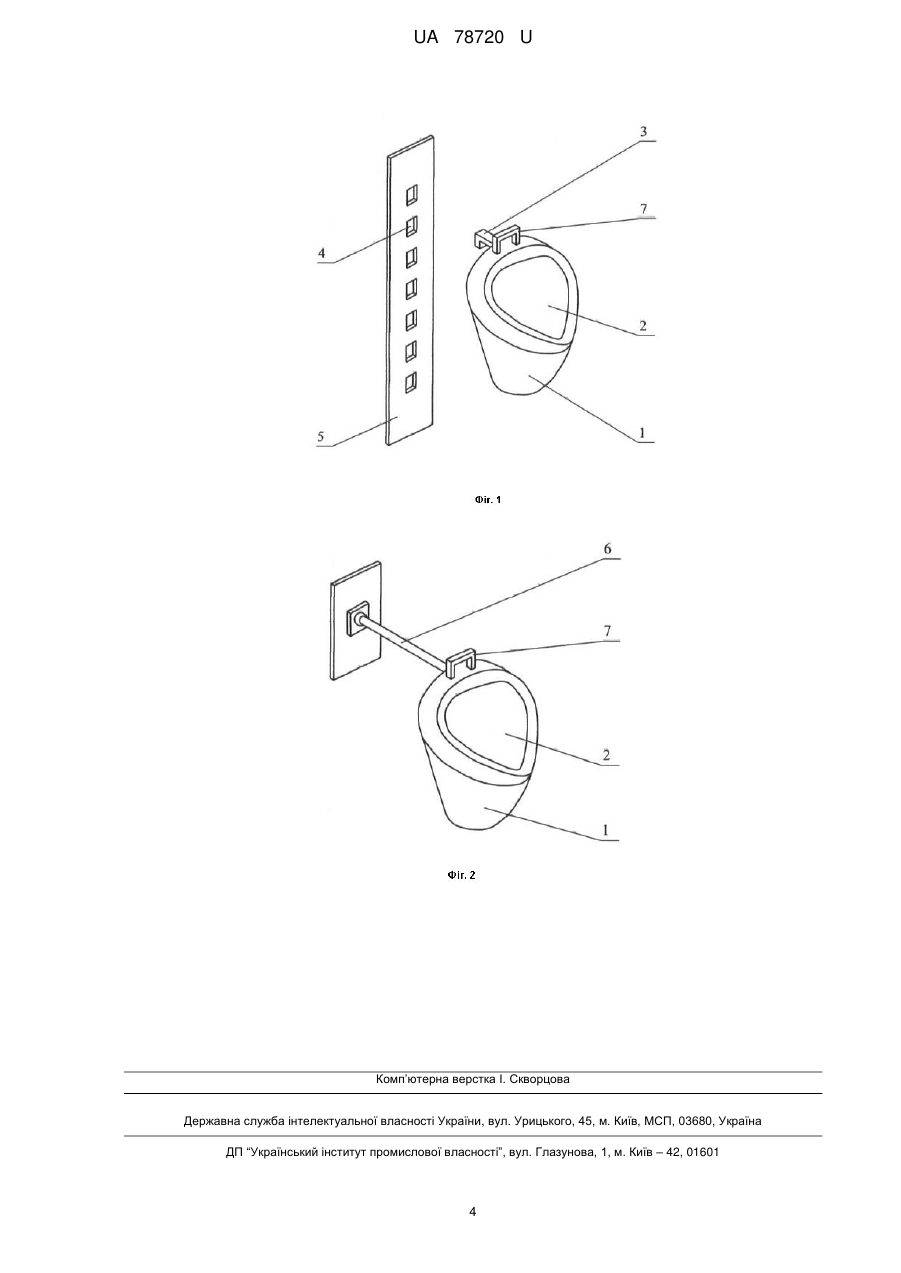

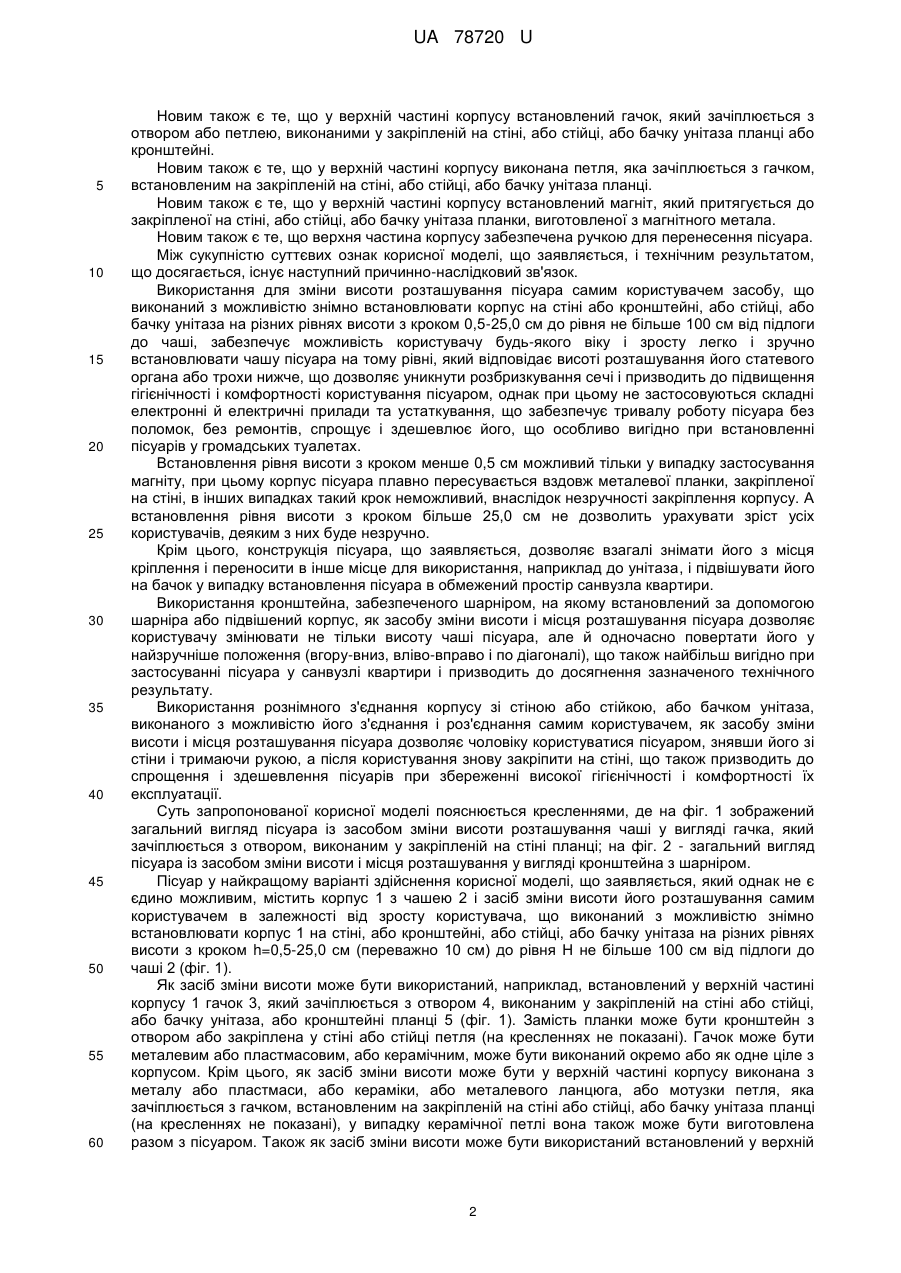

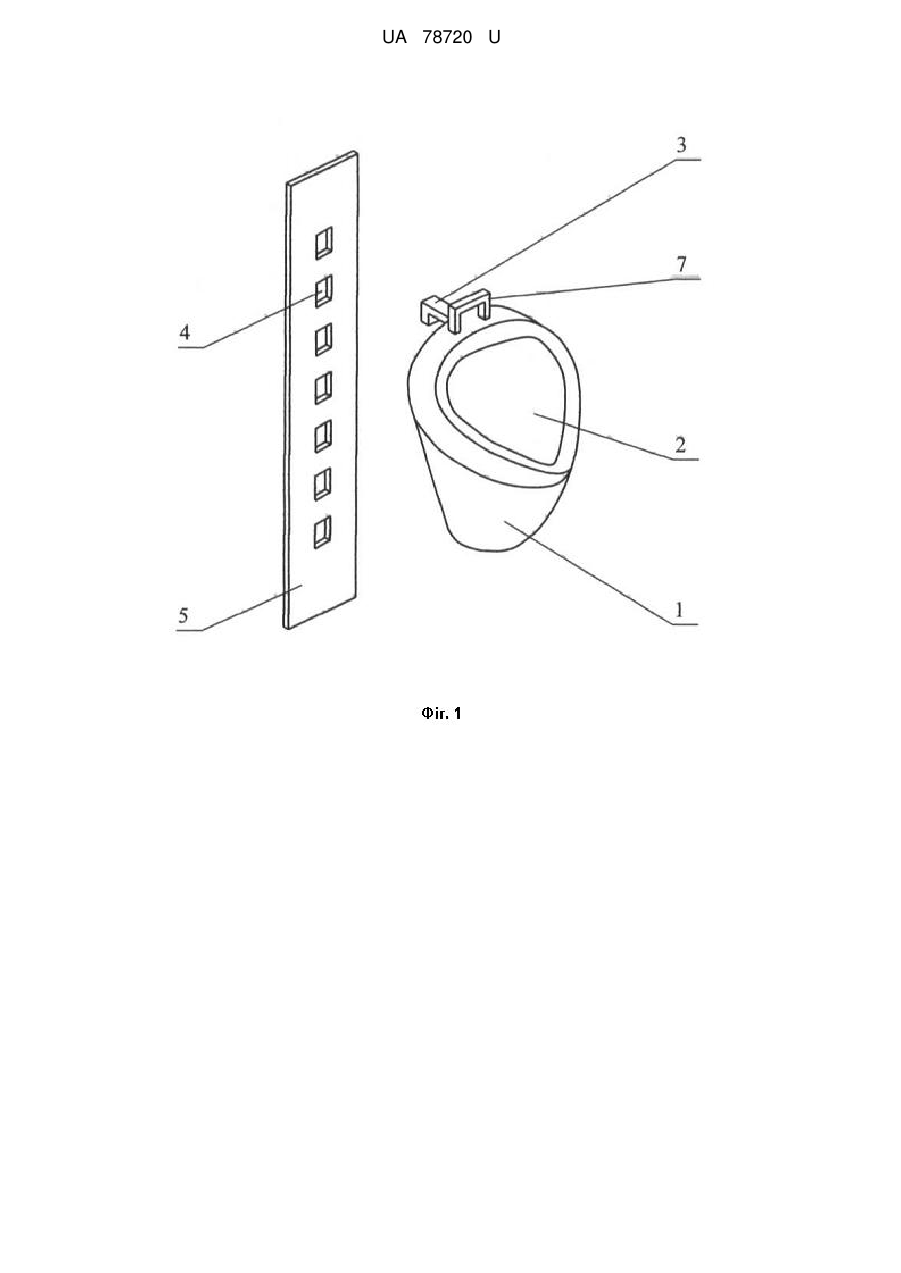

Реферат: UA 78720 U UA 78720 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до санітарно-гігієнічного устаткування, а саме конструкцій пісуарів змінних висоти і розташування, встановлюваних на стінах, будь-яких кронштейнах або стійках, бачках унітазів домашніх і громадських туалетів, санвузлів тощо, призначених для чоловіків різного зросту і хлопчиків. Може бути також використана і для жіночих пісуарів. Відомі пісуари, що містять корпус із чашею, яка має напівкруглу форму без носика або з подовженим носиком, змивний патрубок у верхній частині корпусу, на який установлюють пісуарний кран, що приєднує до водопроводу. Змивний патрубок з'єднаний з водорозподільним каналом, через який надходить вода, що обмиває задню і бічні стінки чаші пісуара. У нижній частині пісуара міститься випускний патрубок, яким він приєднується до відвідної каналізаційної лінії. Пісуар кріплять до стіни шурупами, отвори для яких є в приливах до приладу, причому на висоті від підлоги, яка відповідає середньому зросту дорослого чоловіка [Знайдено в Інтернет 16.06.2012] (http://www.4living.ru/items/article/pissuari/). Недоліком відомих пісуарів є те, що у випадку якщо чоловік буде вище середнього зросту, то користування низьким пісуаром призводить до великої відстані між чашею пісуара і стегнами людини. Щоб виправити цю ситуацію, висока людина має зігнути свої коліна, що спричиняє дискомфорт, і навпаки, якщо встановлена висота буде висока для дитини або людини низького зросту, то вони взагалі не зможуть їм користуватися. Інші незручності, що є результатом невідповідності висоти між користувачем і пісуаром, - це збільшене розбризкування сечі, внаслідок потрапляння сечі у чашу з великої висоти під неправильним кутом. Це розбризкування ймовірно може призвести до потрапляння сечі на руки або одяг користувача і до витоку її на підлогу, у такий спосіб роблячи цей пісуар і взагалі приміщення антисанітарними, а підлогу ще й слизькою, що збільшує небезпеку для людини, яка може сковзати по ній. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є настінний пісуар, що містить корпус з чашею з плоскою задньою поверхнею, виконаний з можливістю вертикального пересування по рейках вздовж стіни за допомогою механізму підйому з електродвигуном, датчик висоти користувача і блок управління механізмом підйому. До корпусу пісуара під'єднані телескопічні труби, що підводять воду і відводять стоки. Коли користувач підходить до пісуара, який розташований у вихідному нижньому положенні, датчик висоти визначає зріст користувача і передає цю інформацію у блок управління, який приводить у рух механізм підйому і переміщує пісуар на висоту, що становить 43 % або трохи нижче за зріст користувача. Це зумовлене тим, що висота розташування статевого органа чоловіка становить 7 у середньому приблизно 43 % його зросту (US 6892402 В2, МПК E03D13/00, оп. 17.05.2005). Спільними суттєвими ознаками відомого пристрою і пристрою, що заявляється, є корпус з чашею і засіб зміни висоти його розташування в залежності від зросту користувача. У відомому пристрої досягається можливість автоматичного, без участі користувача, переміщення корпусу пісуара на таку висоту, яка найбільш пристосована до зросту користувача, що дозволяє уникнути розбризкування сечі і призводить до підвищення гігієнічності і комфортності користування пісуаром. Однак, недоліком відомого пристрою є складність конструкції засобу зміни висоти розташування чаші пісуара, застосування механічного і електричного обладнання, електронних приладів, причому у випадку встановлення пісуарів у громадських туалетах, кожен з них потребує такого обладнання. Складність конструкції підвищує ймовірність його поломок і виходу з ладу при експлуатації, а кожна така поломка тягне за собою залучення для ремонту різних спеціалістів: слюсарів-сантехніків, механіків, електриків, електронників тощо. В основу корисної моделі поставлено задачу вдосконалення пісуара, в якому шляхом заміни засобу зміни висоти розташування чаші пісуара забезпечується легка і зручна зміна висоти і місця розташування чаші пісуара без застосування складного і дорогого обладнання, без ризику частих поломок, без залучення великої кількості різних спеціалістів для ремонту і без частих простоїв, що призводить до досягнення технічного результату - спрощення і здешевлення пісуарів при збереженні високої гігієнічності і комфортності їх експлуатації. Поставлена задача вирішується тим, що у пісуарі, що містить корпус з чашею і засіб зміни висоти його розташування в залежності від зросту користувача, згідно з корисною моделлю новим є те, що для зміни висоти розташування пісуара самим користувачем використаний або засіб, що виконаний з можливістю знімно встановлювати корпус на стіні, або кронштейні, або стійці, або бачку унітаза на різних рівнях висоти з кроком 0,5-25,0 см до рівня не більше 100 см від підлоги до чаші, або закріплений на стіні, або стійці, або бачку унітаза шарнірний кронштейн, на якому встановлений за допомогою шарніра або підвішений корпус, або рознімне з'єднання корпусу зі стіною, або стійкою, або бачком унітаза, виконане з можливістю його з'єднання і роз'єднання самим користувачем, при цьому шарнірний кронштейн і рознімне з'єднання використані і як засіб зміни місця розташування пісуара. 1 UA 78720 U 5 10 15 20 25 30 35 40 45 50 55 60 Новим також є те, що у верхній частині корпусу встановлений гачок, який зачіплюється з отвором або петлею, виконаними у закріпленій на стіні, або стійці, або бачку унітаза планці або кронштейні. Новим також є те, що у верхній частині корпусу виконана петля, яка зачіплюється з гачком, встановленим на закріпленій на стіні, або стійці, або бачку унітаза планці. Новим також є те, що у верхній частині корпусу встановлений магніт, який притягується до закріпленої на стіні, або стійці, або бачку унітаза планки, виготовленої з магнітного метала. Новим також є те, що верхня частина корпусу забезпечена ручкою для перенесення пісуара. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Використання для зміни висоти розташування пісуара самим користувачем засобу, що виконаний з можливістю знімно встановлювати корпус на стіні або кронштейні, або стійці, або бачку унітаза на різних рівнях висоти з кроком 0,5-25,0 см до рівня не більше 100 см від підлоги до чаші, забезпечує можливість користувачу будь-якого віку і зросту легко і зручно встановлювати чашу пісуара на тому рівні, який відповідає висоті розташування його статевого органа або трохи нижче, що дозволяє уникнути розбризкування сечі і призводить до підвищення гігієнічності і комфортності користування пісуаром, однак при цьому не застосовуються складні електронні й електричні прилади та устаткування, що забезпечує тривалу роботу пісуара без поломок, без ремонтів, спрощує і здешевлює його, що особливо вигідно при встановленні пісуарів у громадських туалетах. Встановлення рівня висоти з кроком менше 0,5 см можливий тільки у випадку застосування магніту, при цьому корпус пісуара плавно пересувається вздовж металевої планки, закріпленої на стіні, в інших випадках такий крок неможливий, внаслідок незручності закріплення корпусу. А встановлення рівня висоти з кроком більше 25,0 см не дозволить урахувати зріст усіх користувачів, деяким з них буде незручно. Крім цього, конструкція пісуара, що заявляється, дозволяє взагалі знімати його з місця кріплення і переносити в інше місце для використання, наприклад до унітаза, і підвішувати його на бачок у випадку встановлення пісуара в обмежений простір санвузла квартири. Використання кронштейна, забезпеченого шарніром, на якому встановлений за допомогою шарніра або підвішений корпус, як засобу зміни висоти і місця розташування пісуара дозволяє користувачу змінювати не тільки висоту чаші пісуара, але й одночасно повертати його у найзручніше положення (вгору-вниз, вліво-вправо і по діагоналі), що також найбільш вигідно при застосуванні пісуара у санвузлі квартири і призводить до досягнення зазначеного технічного результату. Використання рознімного з'єднання корпусу зі стіною або стійкою, або бачком унітаза, виконаного з можливістю його з'єднання і роз'єднання самим користувачем, як засобу зміни висоти і місця розташування пісуара дозволяє чоловіку користуватися пісуаром, знявши його зі стіни і тримаючи рукою, а після користування знову закріпити на стіні, що також призводить до спрощення і здешевлення пісуарів при збереженні високої гігієнічності і комфортності їх експлуатації. Суть запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд пісуара із засобом зміни висоти розташування чаші у вигляді гачка, який зачіплюється з отвором, виконаним у закріпленій на стіні планці; на фіг. 2 - загальний вигляд пісуара із засобом зміни висоти і місця розташування у вигляді кронштейна з шарніром. Пісуар у найкращому варіанті здійснення корисної моделі, що заявляється, який однак не є єдино можливим, містить корпус 1 з чашею 2 і засіб зміни висоти його розташування самим користувачем в залежності від зросту користувача, що виконаний з можливістю знімно встановлювати корпус 1 на стіні, або кронштейні, або стійці, або бачку унітаза на різних рівнях висоти з кроком h=0,5-25,0 см (переважно 10 см) до рівня Н не більше 100 см від підлоги до чаші 2 (фіг. 1). Як засіб зміни висоти може бути використаний, наприклад, встановлений у верхній частині корпусу 1 гачок 3, який зачіплюється з отвором 4, виконаним у закріпленій на стіні або стійці, або бачку унітаза, або кронштейні планці 5 (фіг. 1). Замість планки може бути кронштейн з отвором або закріплена у стіні або стійці петля (на кресленнях не показані). Гачок може бути металевим або пластмасовим, або керамічним, може бути виконаний окремо або як одне ціле з корпусом. Крім цього, як засіб зміни висоти може бути у верхній частині корпусу виконана з металу або пластмаси, або кераміки, або металевого ланцюга, або мотузки петля, яка зачіплюється з гачком, встановленим на закріпленій на стіні або стійці, або бачку унітаза планці (на кресленнях не показані), у випадку керамічної петлі вона також може бути виготовлена разом з пісуаром. Також як засіб зміни висоти може бути використаний встановлений у верхній 2 UA 78720 U 5 10 15 20 25 частині корпусу магніт, який притягується до закріпленої на стіні або стійці, або бачку унітаза планки, виготовленої з магнітного металу, наприклад сталі (на кресленнях не показані). Як засіб зміни висоти і одночасно місця розташування пісуара може бути використаний закріплений на стіні або стійці, або бачку унітаза шарнірний кронштейн 6, на якому встановлений за допомогою шарніра або підвішений корпус 1 (фіг. 2). Пісуар може бути також закріплений у будь-якому місці на стіні або стійці, або бачку унітаза за допомогою рознімного з'єднання, виконаного з можливістю його з'єднання і роз'єднання самим користувачем, наприклад корпус може бути просто підвішений на гачку. Верхня частина корпусу 1 може бути забезпечена ручкою 7 для зручного перенесення пісуара при його встановленні на різних рівнях. Для забезпечення безперебійного підводу води і відводу стоків при переміщенні пісуара відповідні труби, виконані або телескопічними, або гнучкими, наприклад, гофрованими, при цьому металевими або пластмасовими, або металопластиковими, а їх довжина перевищує максимальну висоту встановлення пісуара. Пісуар працює таким чином. Користувач підходить до пісуара, за допомогою ручки 6 піднімає або опускає корпус 1 пісуара на таку висоту, при якій чаша 2 пісуара буде розміщена на рівні чи дещо нижче його статевого органа. Закріплення корпусу 1 на цьому рівні здійснюється, наприклад, шляхом зачіпання гачком 3 отвору 4, виконаного у закріпленій на стіні планці 5. Якщо пісуар встановлений на шарнірному кронштейні 6, користувач переміщує його у всіх напрямках, знаходячи найкраще положення саме для цього користувача, завдяки тому, що повертається не тільки кронштейн 6 відносно місця кріплення, а і корпус 1 відносно кронштейна 6. У випадку застосування рознімного з'єднання корпусу з будь-яким місцем на стіні, користувач легко і просто знімає пісуар зі стіни, користується ним на потрібній висоті і у потрібному місці, після чого встановлює на те саме місце на стіні. Таким чином, при експлуатації пісуара висока людина не згинає свої коліна, а чоловік низького зросту зручно користується пісуаром. При цьому сеча не розбризкується, не потрапляє на руки або одяг користувача і на підлогу, підвищуючи гігієнічність і комфортність. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Пісуар, що містить корпус з чашею і засіб зміни висоти його розташування в залежності від зросту користувача, який відрізняється тим, що використаний або засіб, що виконаний з можливістю знімно встановлювати корпус на стіні або кронштейні, або стійці, або бачку унітаза на різних рівнях висоти з кроком 0,5-25 см до рівня не більше 100 см від підлоги до чаші, або закріплений на стіні або стійці, або бачку унітаза шарнірний кронштейн, на якому встановлений за допомогою шарніра, або підвішений корпус, або рознімне з'єднання корпусу зі стіною, або стійкою, або бачком унітаза, виконане з можливістю його з'єднання і роз'єднання самим користувачем, при цьому шарнірний кронштейн і рознімне з'єднання використані і як засіб зміни місця розташування пісуара. 2. Пісуар за п. 1, який відрізняється тим, що у верхній частині корпусу встановлений гачок, який зачіплюється з отвором або петлею, виконаними у закріпленій на стіні або стійці, або бачку унітаза планці або кронштейні. 3. Пісуар за п. 1, який відрізняється тим, що у верхній частині корпусу виконана петля, яка зачіплюється з гачком, встановленим на закріпленій на стіні або стійці, або бачку унітаза планці. 4. Пісуар за п. 1, який відрізняється тим, що у верхній частині корпусу встановлений магніт, який притягується до закріпленої на стіні або стійці, або бачку унітаза планки, виготовленої з магнітного металу. 5. Пісуар за пп. 1-4, який відрізняється тим, що верхня частина корпусу забезпечена ручкою для перенесення пісуара. 3 UA 78720 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
