Вузол з’єднання стійки опори з фундаментом

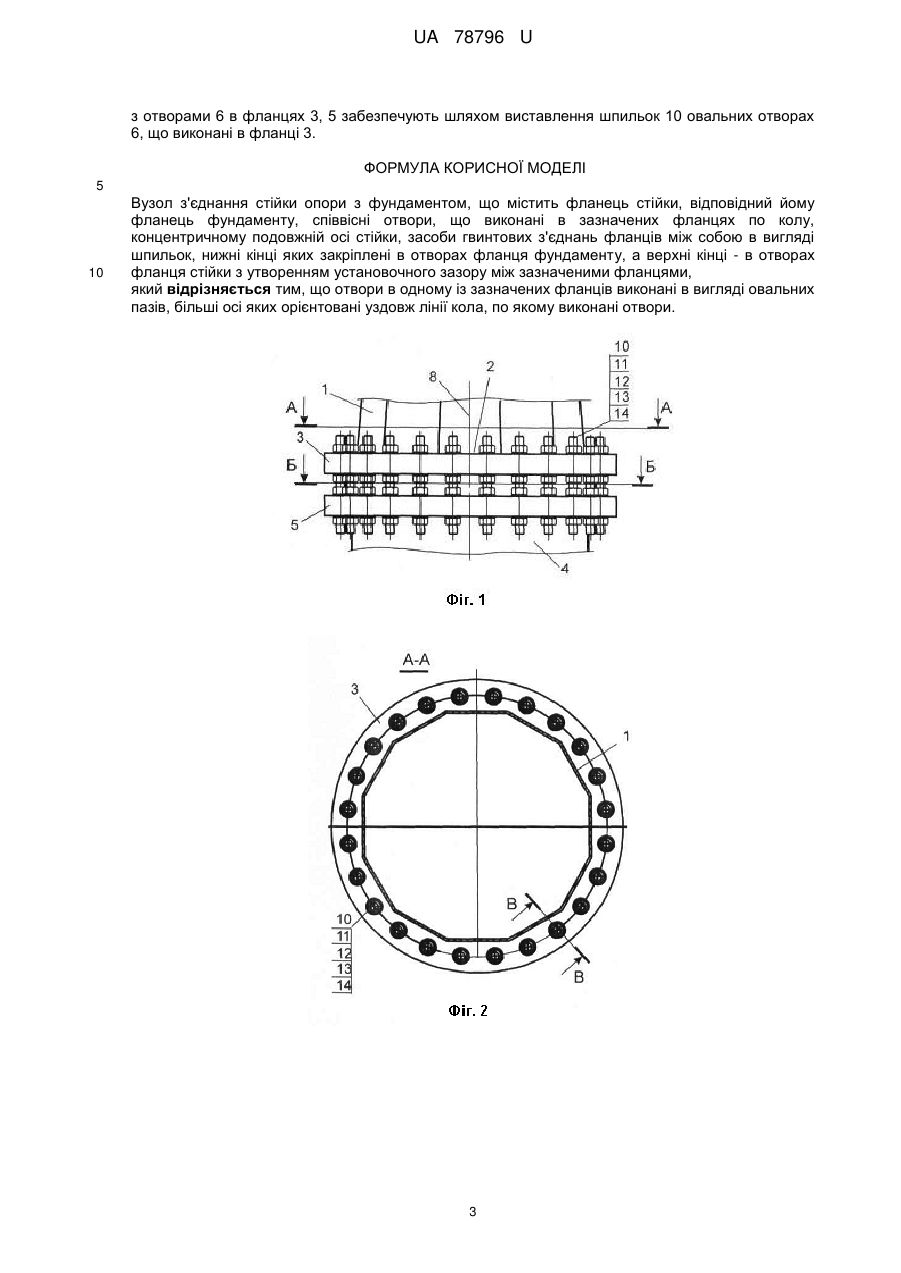

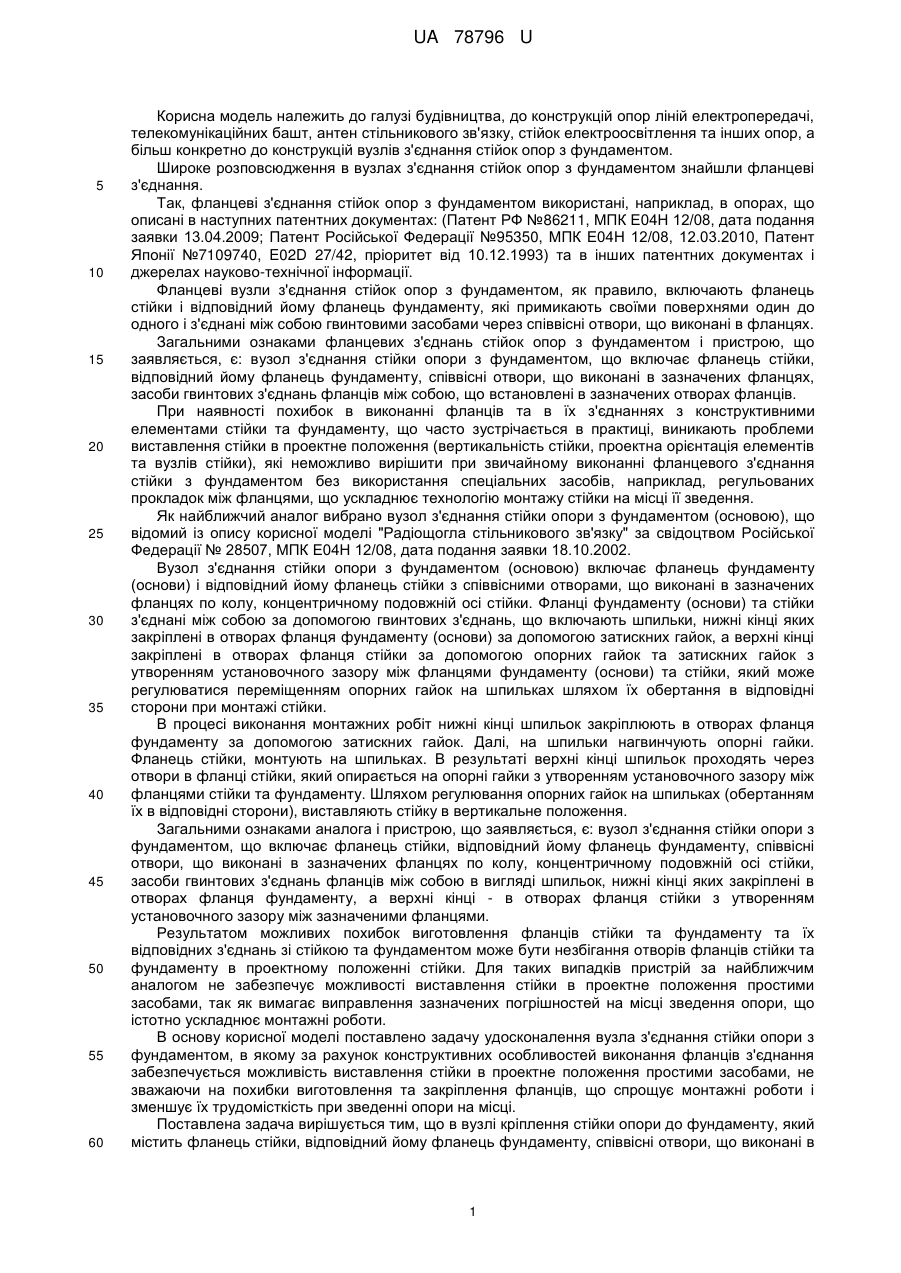

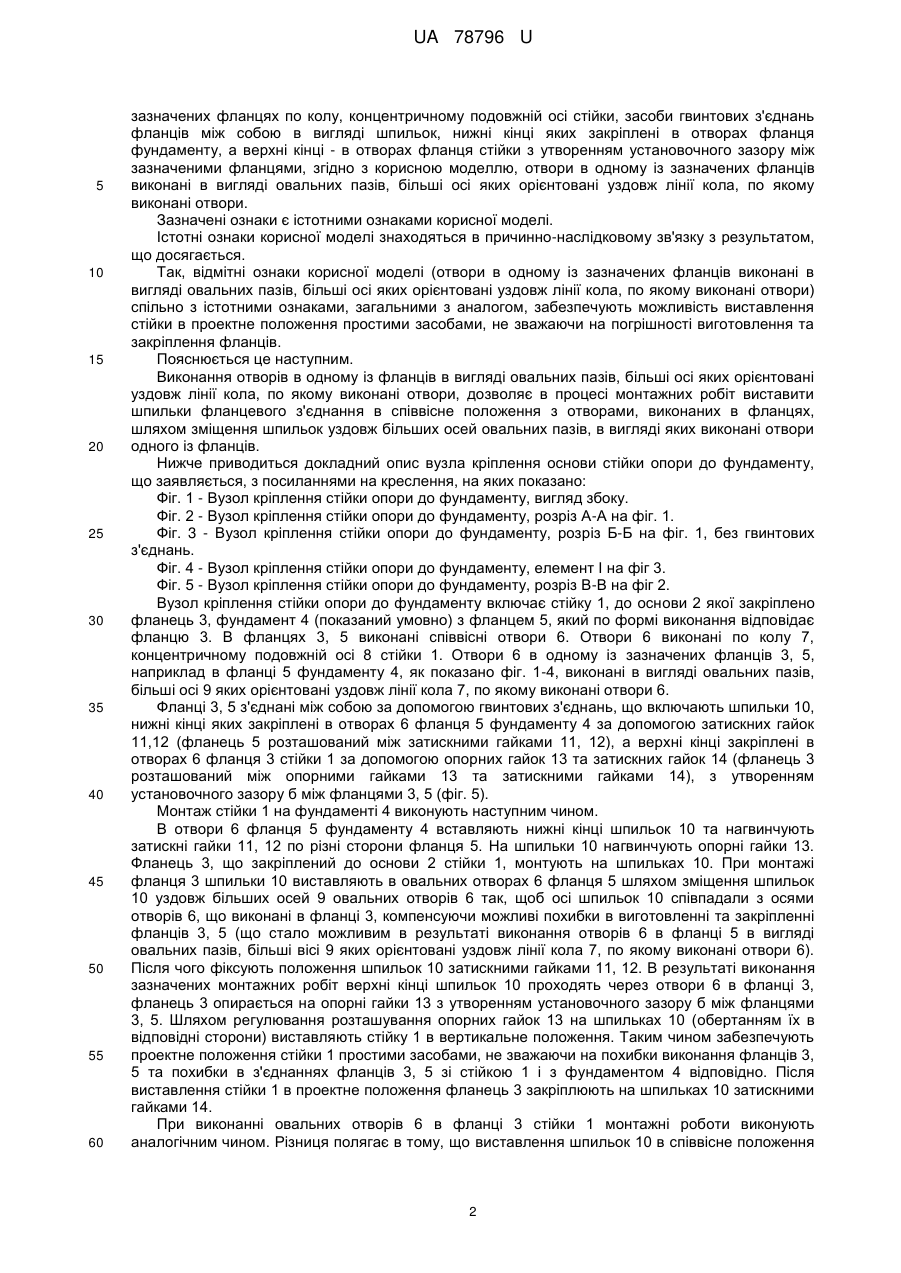

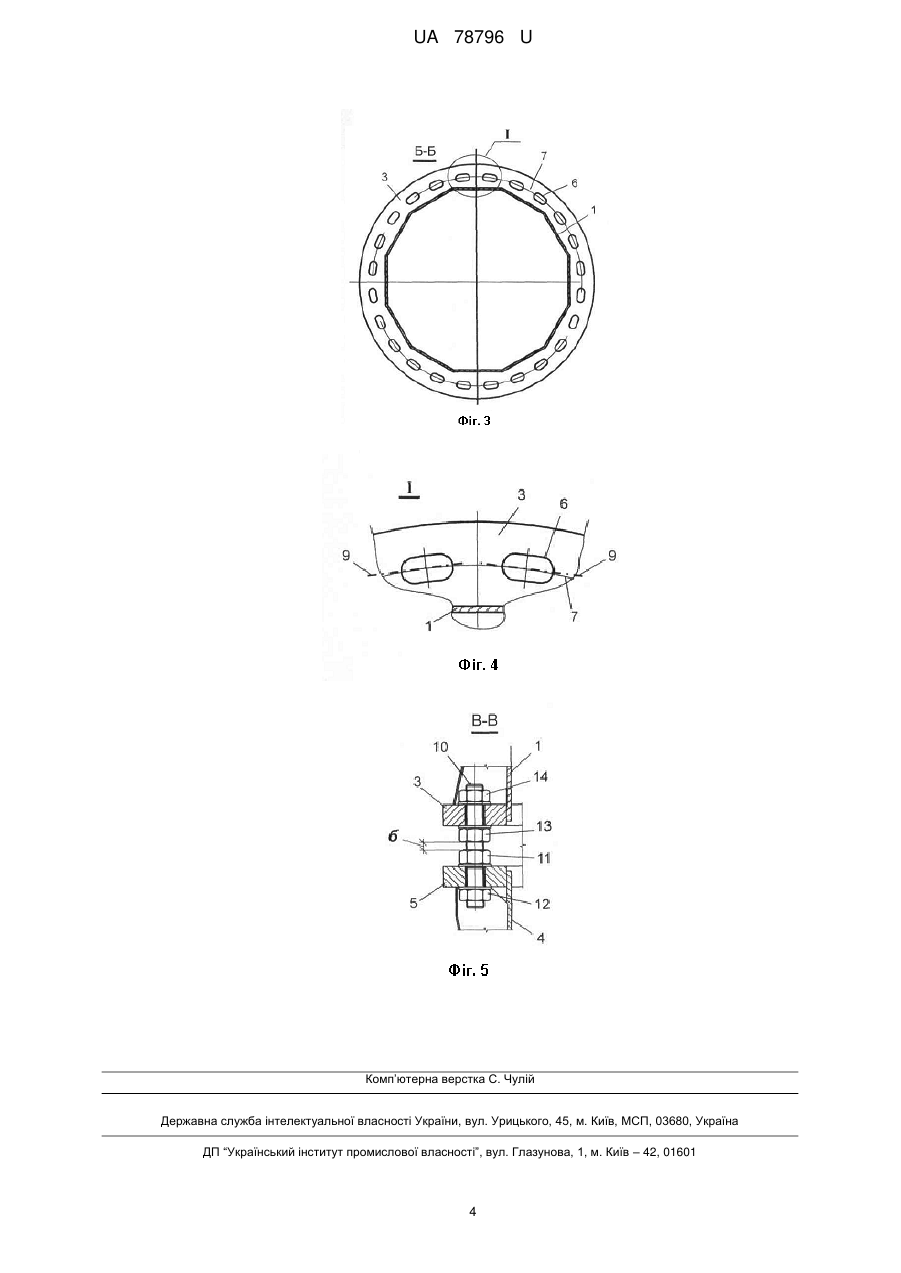

Реферат: Вузол з'єднання стійки опори з фундаментом містить фланець стійки, відповідний йому фланець фундаменту, співвісні отвори, в зазначених фланцях по колу, концентричному подовжній осі стійки, засоби гвинтових з'єднань фланців між собою в вигляді шпильок, нижні кінці яких закріплені в отворах фланця фундаменту, а верхні кінці - в отворах фланця стійки з утворенням установочного зазору між зазначеними фланцями. Отвори в одному із зазначених фланців виконані в вигляді овальних пазів, більші осі яких орієнтовані уздовж лінії кола, по якому виконані отвори. UA 78796 U (54) ВУЗОЛ З'ЄДНАННЯ СТІЙКИ ОПОРИ З ФУНДАМЕНТОМ UA 78796 U UA 78796 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, до конструкцій опор ліній електропередачі, телекомунікаційних башт, антен стільникового зв'язку, стійок електроосвітлення та інших опор, а більш конкретно до конструкцій вузлів з'єднання стійок опор з фундаментом. Широке розповсюдження в вузлах з'єднання стійок опор з фундаментом знайшли фланцеві з'єднання. Так, фланцеві з'єднання стійок опор з фундаментом використані, наприклад, в опорах, що описані в наступних патентних документах: (Патент РФ №86211, МПК Е04Н 12/08, дата подання заявки 13.04.2009; Патент Російської Федерації №95350, МПК Е04Н 12/08, 12.03.2010, Патент Японії №7109740, E02D 27/42, пріоритет від 10.12.1993) та в інших патентних документах і джерелах науково-технічної інформації. Фланцеві вузли з'єднання стійок опор з фундаментом, як правило, включають фланець стійки і відповідний йому фланець фундаменту, які примикають своїми поверхнями один до одного і з'єднані між собою гвинтовими засобами через співвісні отвори, що виконані в фланцях. Загальними ознаками фланцевих з'єднань стійок опор з фундаментом і пристрою, що заявляється, є: вузол з'єднання стійки опори з фундаментом, що включає фланець стійки, відповідний йому фланець фундаменту, співвісні отвори, що виконані в зазначених фланцях, засоби гвинтових з'єднань фланців між собою, що встановлені в зазначених отворах фланців. При наявності похибок в виконанні фланців та в їх з'єднаннях з конструктивними елементами стійки та фундаменту, що часто зустрічається в практиці, виникають проблеми виставлення стійки в проектне положення (вертикальність стійки, проектна орієнтація елементів та вузлів стійки), які неможливо вирішити при звичайному виконанні фланцевого з'єднання стійки з фундаментом без використання спеціальних засобів, наприклад, регульованих прокладок між фланцями, що ускладнює технологію монтажу стійки на місці її зведення. Як найближчий аналог вибрано вузол з'єднання стійки опори з фундаментом (основою), що відомий із опису корисної моделі "Радіощогла стільникового зв'язку" за свідоцтвом Російської Федерації № 28507, МПК Е04Н 12/08, дата подання заявки 18.10.2002. Вузол з'єднання стійки опори з фундаментом (основою) включає фланець фундаменту (основи) і відповідний йому фланець стійки з співвісними отворами, що виконані в зазначених фланцях по колу, концентричному подовжній осі стійки. Фланці фундаменту (основи) та стійки з'єднані між собою за допомогою гвинтових з'єднань, що включають шпильки, нижні кінці яких закріплені в отворах фланця фундаменту (основи) за допомогою затискних гайок, а верхні кінці закріплені в отворах фланця стійки за допомогою опорних гайок та затискних гайок з утворенням установочного зазору між фланцями фундаменту (основи) та стійки, який може регулюватися переміщенням опорних гайок на шпильках шляхом їх обертання в відповідні сторони при монтажі стійки. В процесі виконання монтажних робіт нижні кінці шпильок закріплюють в отворах фланця фундаменту за допомогою затискних гайок. Далі, на шпильки нагвинчують опорні гайки. Фланець стійки, монтують на шпильках. В результаті верхні кінці шпильок проходять через отвори в фланці стійки, який опирається на опорні гайки з утворенням установочного зазору між фланцями стійки та фундаменту. Шляхом регулювання опорних гайок на шпильках (обертанням їх в відповідні сторони), виставляють стійку в вертикальне положення. Загальними ознаками аналога і пристрою, що заявляється, є: вузол з'єднання стійки опори з фундаментом, що включає фланець стійки, відповідний йому фланець фундаменту, співвісні отвори, що виконані в зазначених фланцях по колу, концентричному подовжній осі стійки, засоби гвинтових з'єднань фланців між собою в вигляді шпильок, нижні кінці яких закріплені в отворах фланця фундаменту, а верхні кінці - в отворах фланця стійки з утворенням установочного зазору між зазначеними фланцями. Результатом можливих похибок виготовлення фланців стійки та фундаменту та їх відповідних з'єднань зі стійкою та фундаментом може бути незбігання отворів фланців стійки та фундаменту в проектному положенні стійки. Для таких випадків пристрій за найближчим аналогом не забезпечує можливості виставлення стійки в проектне положення простими засобами, так як вимагає виправлення зазначених погрішностей на місці зведення опори, що істотно ускладнює монтажні роботи. В основу корисної моделі поставлено задачу удосконалення вузла з'єднання стійки опори з фундаментом, в якому за рахунок конструктивних особливостей виконання фланців з'єднання забезпечується можливість виставлення стійки в проектне положення простими засобами, не зважаючи на похибки виготовлення та закріплення фланців, що спрощує монтажні роботи і зменшує їх трудомісткість при зведенні опори на місці. Поставлена задача вирішується тим, що в вузлі кріплення стійки опори до фундаменту, який містить фланець стійки, відповідний йому фланець фундаменту, співвісні отвори, що виконані в 1 UA 78796 U 5 10 15 20 25 30 35 40 45 50 55 60 зазначених фланцях по колу, концентричному подовжній осі стійки, засоби гвинтових з'єднань фланців між собою в вигляді шпильок, нижні кінці яких закріплені в отворах фланця фундаменту, а верхні кінці - в отворах фланця стійки з утворенням установочного зазору між зазначеними фланцями, згідно з корисною моделлю, отвори в одному із зазначених фланців виконані в вигляді овальних пазів, більші осі яких орієнтовані уздовж лінії кола, по якому виконані отвори. Зазначені ознаки є істотними ознаками корисної моделі. Істотні ознаки корисної моделі знаходяться в причинно-наслідковому зв'язку з результатом, що досягається. Так, відмітні ознаки корисної моделі (отвори в одному із зазначених фланців виконані в вигляді овальних пазів, більші осі яких орієнтовані уздовж лінії кола, по якому виконані отвори) спільно з істотними ознаками, загальними з аналогом, забезпечують можливість виставлення стійки в проектне положення простими засобами, не зважаючи на погрішності виготовлення та закріплення фланців. Пояснюється це наступним. Виконання отворів в одному із фланців в вигляді овальних пазів, більші осі яких орієнтовані уздовж лінії кола, по якому виконані отвори, дозволяє в процесі монтажних робіт виставити шпильки фланцевого з'єднання в співвісне положення з отворами, виконаних в фланцях, шляхом зміщення шпильок уздовж більших осей овальних пазів, в вигляді яких виконані отвори одного із фланців. Нижче приводиться докладний опис вузла кріплення основи стійки опори до фундаменту, що заявляється, з посиланнями на креслення, на яких показано: Фіг. 1 - Вузол кріплення стійки опори до фундаменту, вигляд збоку. Фіг. 2 - Вузол кріплення стійки опори до фундаменту, розріз А-А на фіг. 1. Фіг. 3 - Вузол кріплення стійки опори до фундаменту, розріз Б-Б на фіг. 1, без гвинтових з'єднань. Фіг. 4 - Вузол кріплення стійки опори до фундаменту, елемент І на фіг 3. Фіг. 5 - Вузол кріплення стійки опори до фундаменту, розріз В-В на фіг 2. Вузол кріплення стійки опори до фундаменту включає стійку 1, до основи 2 якої закріплено фланець 3, фундамент 4 (показаний умовно) з фланцем 5, який по формі виконання відповідає фланцю 3. В фланцях 3, 5 виконані співвісні отвори 6. Отвори 6 виконані по колу 7, концентричному подовжній осі 8 стійки 1. Отвори 6 в одному із зазначених фланців 3, 5, наприклад в фланці 5 фундаменту 4, як показано фіг. 1-4, виконані в вигляді овальних пазів, більші осі 9 яких орієнтовані уздовж лінії кола 7, по якому виконані отвори 6. Фланці 3, 5 з'єднані між собою за допомогою гвинтових з'єднань, що включають шпильки 10, нижні кінці яких закріплені в отворах 6 фланця 5 фундаменту 4 за допомогою затискних гайок 11,12 (фланець 5 розташований між затискними гайками 11, 12), а верхні кінці закріплені в отворах 6 фланця 3 стійки 1 за допомогою опорних гайок 13 та затискних гайок 14 (фланець 3 розташований між опорними гайками 13 та затискними гайками 14), з утворенням установочного зазору б між фланцями 3, 5 (фіг. 5). Монтаж стійки 1 на фундаменті 4 виконують наступним чином. В отвори 6 фланця 5 фундаменту 4 вставляють нижні кінці шпильок 10 та нагвинчують затискні гайки 11, 12 по різні сторони фланця 5. На шпильки 10 нагвинчують опорні гайки 13. Фланець 3, що закріплений до основи 2 стійки 1, монтують на шпильках 10. При монтажі фланця 3 шпильки 10 виставляють в овальних отворах 6 фланця 5 шляхом зміщення шпильок 10 уздовж більших осей 9 овальних отворів 6 так, щоб осі шпильок 10 співпадали з осями отворів 6, щовиконані в фланці 3, компенсуючи можливі похибки в виготовленні та закріпленні фланців 3, 5 (що стало можливим в результаті виконання отворів 6 в фланці 5 в вигляді овальних пазів, більші вісі 9 яких орієнтовані уздовж лінії кола 7, по якому виконані отвори 6). Після чого фіксують положення шпильок 10 затискними гайками 11, 12. В результаті виконання зазначених монтажних робіт верхні кінці шпильок 10 проходять через отвори 6 в фланці 3, фланець 3 опирається на опорні гайки 13 з утворенням установочного зазору б між фланцями 3, 5. Шляхом регулювання розташування опорних гайок 13 на шпильках 10 (обертанням їх в відповідні сторони) виставляють стійку 1 в вертикальне положення. Таким чином забезпечують проектне положення стійки 1 простими засобами, не зважаючи на похибки виконання фланців 3, 5 та похибки в з'єднаннях фланців 3, 5 зі стійкою 1 і з фундаментом 4 відповідно. Після виставлення стійки 1 в проектне положення фланець 3 закріплюють на шпильках 10 затискними гайками 14. При виконанні овальних отворів 6 в фланці 3 стійки 1 монтажні роботи виконують аналогічним чином. Різниця полягає в тому, що виставлення шпильок 10 в співвісне положення 2 UA 78796 U з отворами 6 в фланцях 3, 5 забезпечують шляхом виставлення шпильок 10 овальних отворах 6, що виконані в фланці 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Вузол з'єднання стійки опори з фундаментом, що містить фланець стійки, відповідний йому фланець фундаменту, співвісні отвори, що виконані в зазначених фланцях по колу, концентричному подовжній осі стійки, засоби гвинтових з'єднань фланців між собою в вигляді шпильок, нижні кінці яких закріплені в отворах фланця фундаменту, а верхні кінці - в отворах фланця стійки з утворенням установочного зазору між зазначеними фланцями, який відрізняється тим, що отвори в одному із зазначених фланців виконані в вигляді овальних пазів, більші осі яких орієнтовані уздовж лінії кола, по якому виконані отвори. 3 UA 78796 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
