Вузол з’єднання кронштейна світильника з стійкою опори зовнішнього освітлення

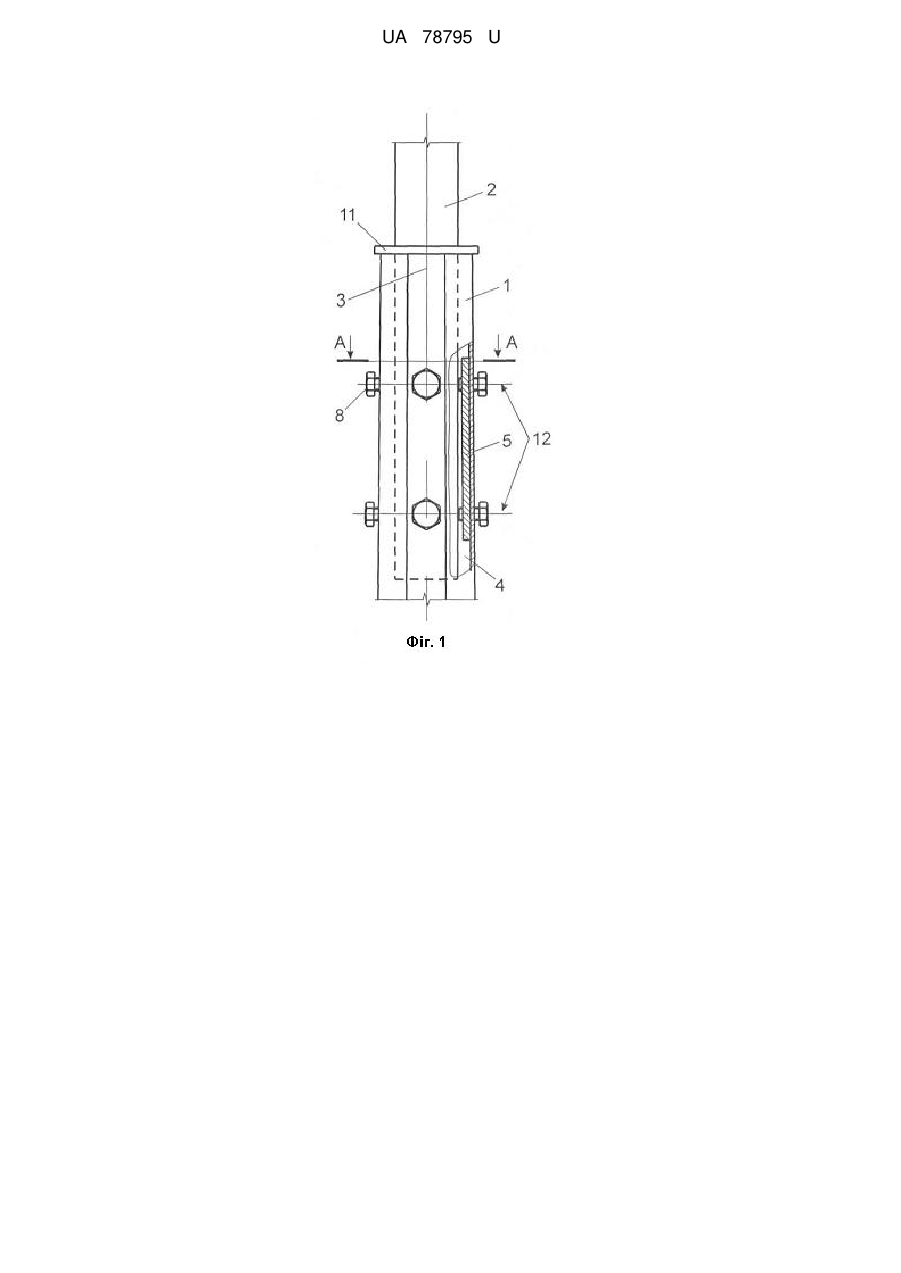

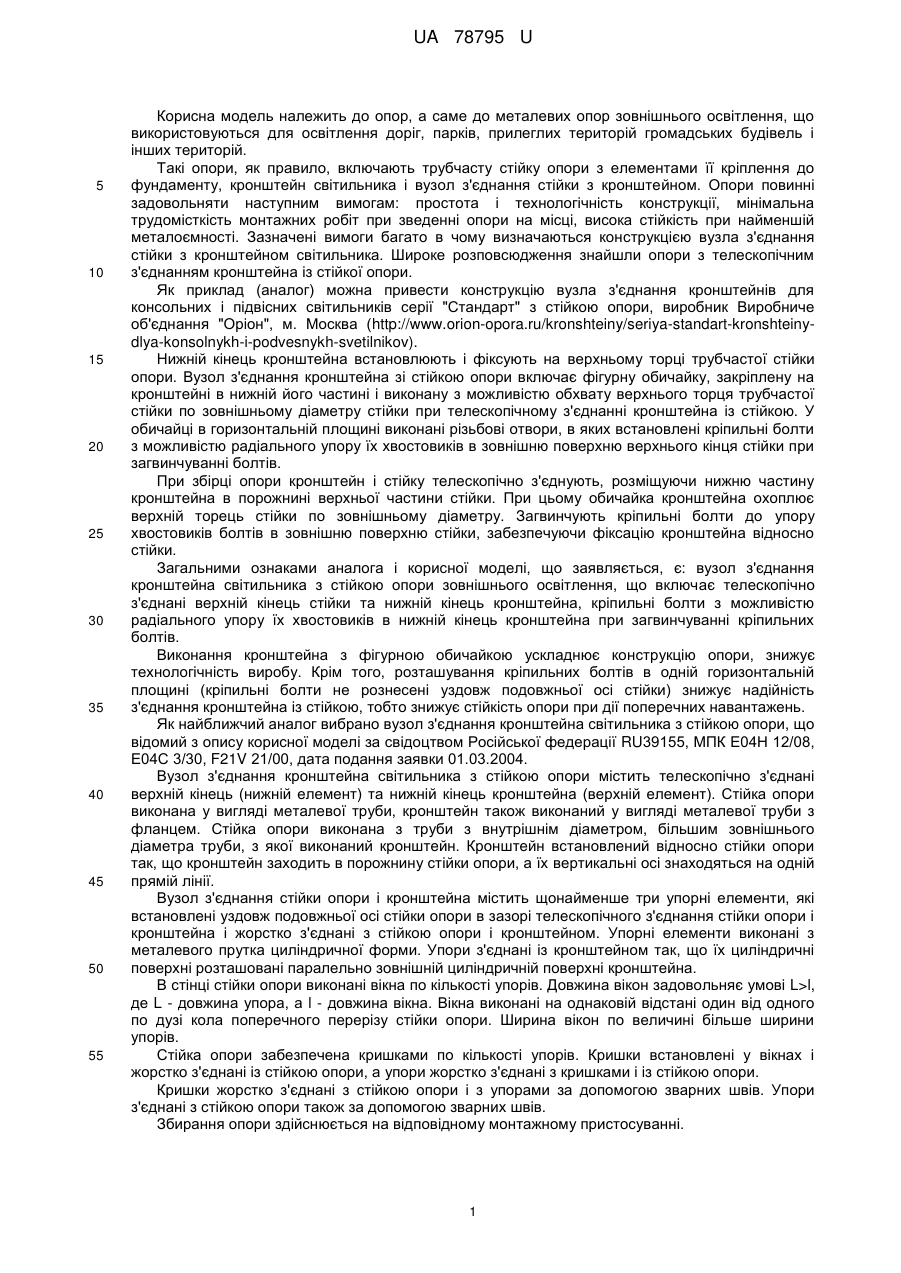

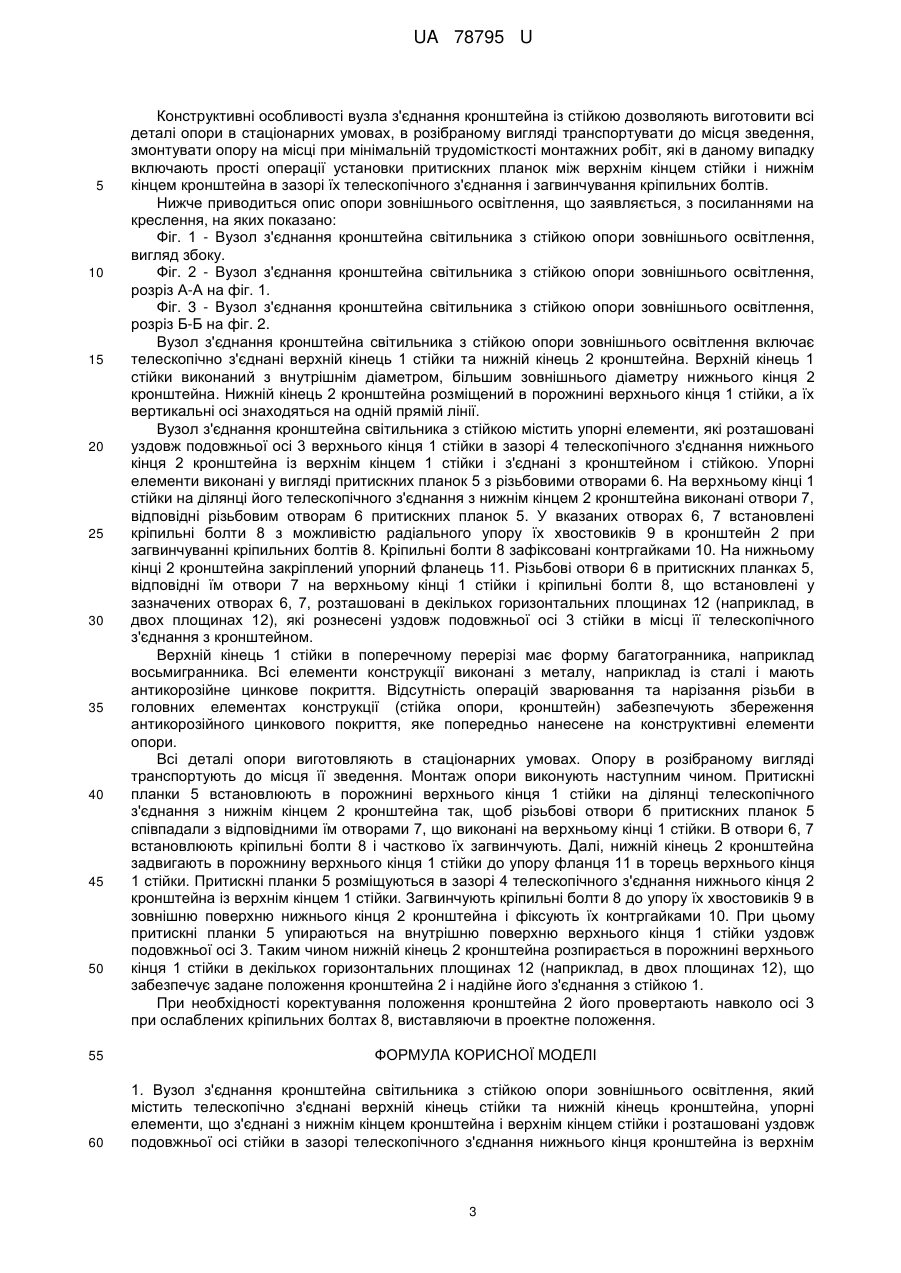

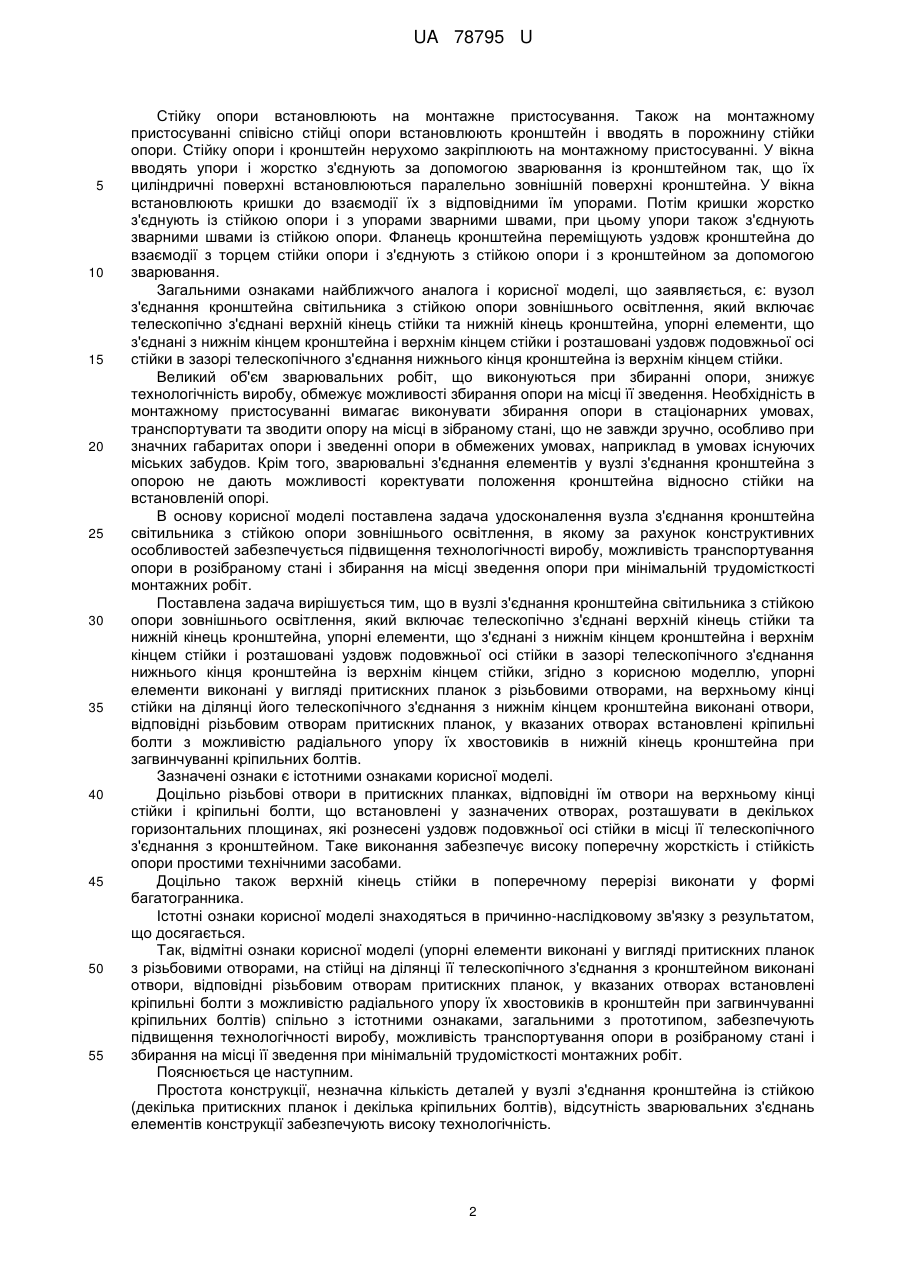

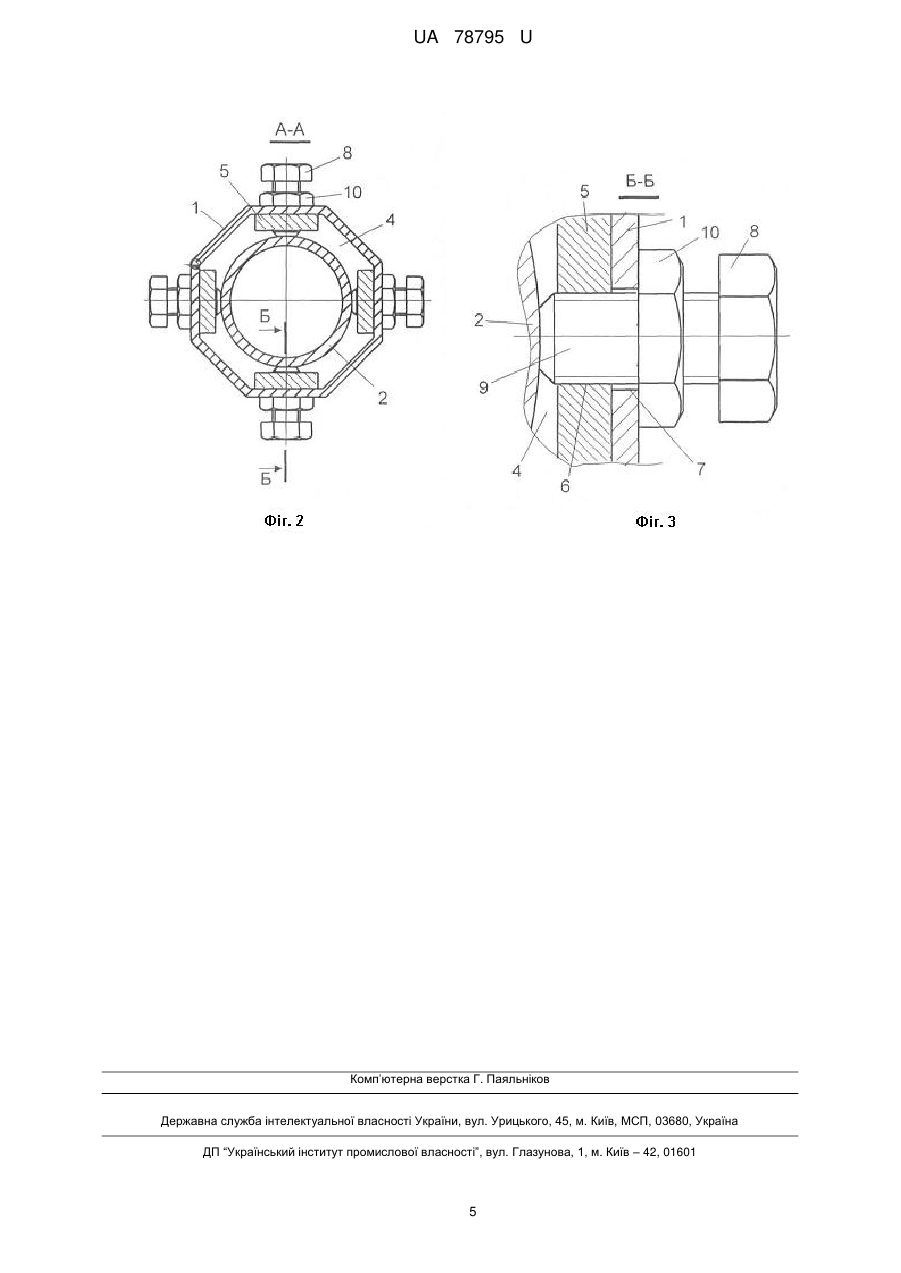

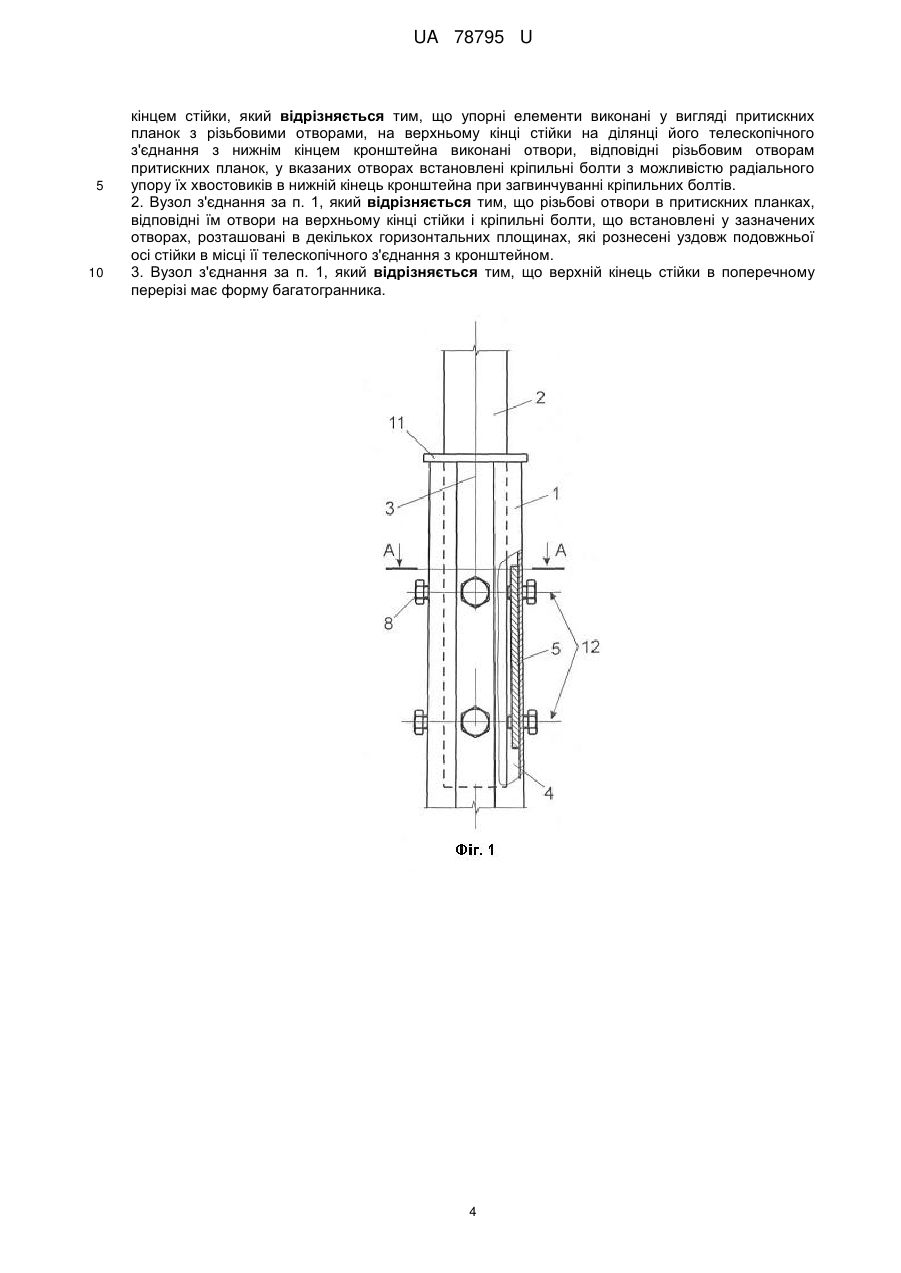

Реферат: Вузол з'єднання кронштейна світильника з стійкою опори зовнішнього освітлення містить телескопічно з'єднані верхній кінець стійки та нижній кінець кронштейна, упорні елементи, виконані у вигляді притискних планок з різьбовими отворами, на верхньому кінці стійки виконані отвори, у яких встановлені кріпильні болти. UA 78795 U (12) UA 78795 U UA 78795 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до опор, а саме до металевих опор зовнішнього освітлення, що використовуються для освітлення доріг, парків, прилеглих територій громадських будівель і інших територій. Такі опори, як правило, включають трубчасту стійку опори з елементами її кріплення до фундаменту, кронштейн світильника і вузол з'єднання стійки з кронштейном. Опори повинні задовольняти наступним вимогам: простота і технологічність конструкції, мінімальна трудомісткість монтажних робіт при зведенні опори на місці, висока стійкість при найменшій металоємності. Зазначені вимоги багато в чому визначаються конструкцією вузла з'єднання стійки з кронштейном світильника. Широке розповсюдження знайшли опори з телескопічним з'єднанням кронштейна із стійкої опори. Як приклад (аналог) можна привести конструкцію вузла з'єднання кронштейнів для консольних і підвісних світильників серії "Стандарт" з стійкою опори, виробник Виробниче об'єднання "Оріон", м. Москва (http://www.orion-opora.ru/kronshteiny/seriya-standart-kronshteinydlya-konsolnykh-i-podvesnykh-svetilnikov). Нижній кінець кронштейна встановлюють і фіксують на верхньому торці трубчастої стійки опори. Вузол з'єднання кронштейна зі стійкою опори включає фігурну обичайку, закріплену на кронштейні в нижній його частині і виконану з можливістю обхвату верхнього торця трубчастої стійки по зовнішньому діаметру стійки при телескопічному з'єднанні кронштейна із стійкою. У обичайці в горизонтальній площині виконані різьбові отвори, в яких встановлені кріпильні болти з можливістю радіального упору їх хвостовиків в зовнішню поверхню верхнього кінця стійки при загвинчуванні болтів. При збірці опори кронштейн і стійку телескопічно з'єднують, розміщуючи нижню частину кронштейна в порожнині верхньої частини стійки. При цьому обичайка кронштейна охоплює верхній торець стійки по зовнішньому діаметру. Загвинчують кріпильні болти до упору хвостовиків болтів в зовнішню поверхню стійки, забезпечуючи фіксацію кронштейна відносно стійки. Загальними ознаками аналога і корисної моделі, що заявляється, є: вузол з'єднання кронштейна світильника з стійкою опори зовнішнього освітлення, що включає телескопічно з'єднані верхній кінець стійки та нижній кінець кронштейна, кріпильні болти з можливістю радіального упору їх хвостовиків в нижній кінець кронштейна при загвинчуванні кріпильних болтів. Виконання кронштейна з фігурною обичайкою ускладнює конструкцію опори, знижує технологічність виробу. Крім того, розташування кріпильних болтів в одній горизонтальній площині (кріпильні болти не рознесені уздовж подовжньої осі стійки) знижує надійність з'єднання кронштейна із стійкою, тобто знижує стійкість опори при дії поперечних навантажень. Як найближчий аналог вибрано вузол з'єднання кронштейна світильника з стійкою опори, що відомий з опису корисної моделі за свідоцтвом Російської федерації RU39155, МПК Е04Н 12/08, Е04С 3/30, F21V 21/00, дата подання заявки 01.03.2004. Вузол з'єднання кронштейна світильника з стійкою опори містить телескопічно з'єднані верхній кінець (нижній елемент) та нижній кінець кронштейна (верхній елемент). Стійка опори виконана у вигляді металевої труби, кронштейн також виконаний у вигляді металевої труби з фланцем. Стійка опори виконана з труби з внутрішнім діаметром, більшим зовнішнього діаметра труби, з якої виконаний кронштейн. Кронштейн встановлений відносно стійки опори так, що кронштейн заходить в порожнину стійки опори, а їх вертикальні осі знаходяться на одній прямій лінії. Вузол з'єднання стійки опори і кронштейна містить щонайменше три упорні елементи, які встановлені уздовж подовжньої осі стійки опори в зазорі телескопічного з'єднання стійки опори і кронштейна і жорстко з'єднані з стійкою опори і кронштейном. Упорні елементи виконані з металевого прутка циліндричної форми. Упори з'єднані із кронштейном так, що їх циліндричні поверхні розташовані паралельно зовнішній циліндричній поверхні кронштейна. В стінці стійки опори виконані вікна по кількості упорів. Довжина вікон задовольняє умові L>l, де L - довжина упора, а l - довжина вікна. Вікна виконані на однаковій відстані один від одного по дузі кола поперечного перерізу стійки опори. Ширина вікон по величині більше ширини упорів. Стійка опори забезпечена кришками по кількості упорів. Кришки встановлені у вікнах і жорстко з'єднані із стійкою опори, а упори жорстко з'єднані з кришками і із стійкою опори. Кришки жорстко з'єднані з стійкою опори і з упорами за допомогою зварних швів. Упори з'єднані з стійкою опори також за допомогою зварних швів. Збирання опори здійснюється на відповідному монтажному пристосуванні. 1 UA 78795 U 5 10 15 20 25 30 35 40 45 50 55 Стійку опори встановлюють на монтажне пристосування. Також на монтажному пристосуванні співісно стійці опори встановлюють кронштейн і вводять в порожнину стійки опори. Стійку опори і кронштейн нерухомо закріплюють на монтажному пристосуванні. У вікна вводять упори і жорстко з'єднують за допомогою зварювання із кронштейном так, що їх циліндричні поверхні встановлюються паралельно зовнішній поверхні кронштейна. У вікна встановлюють кришки до взаємодії їх з відповідними їм упорами. Потім кришки жорстко з'єднують із стійкою опори і з упорами зварними швами, при цьому упори також з'єднують зварними швами із стійкою опори. Фланець кронштейна переміщують уздовж кронштейна до взаємодії з торцем стійки опори і з'єднують з стійкою опори і з кронштейном за допомогою зварювання. Загальними ознаками найближчого аналога і корисної моделі, що заявляється, є: вузол з'єднання кронштейна світильника з стійкою опори зовнішнього освітлення, який включає телескопічно з'єднані верхній кінець стійки та нижній кінець кронштейна, упорні елементи, що з'єднані з нижнім кінцем кронштейна і верхнім кінцем стійки і розташовані уздовж подовжньої осі стійки в зазорі телескопічного з'єднання нижнього кінця кронштейна із верхнім кінцем стійки. Великий об'єм зварювальних робіт, що виконуються при збиранні опори, знижує технологічність виробу, обмежує можливості збирання опори на місці її зведення. Необхідність в монтажному пристосуванні вимагає виконувати збирання опори в стаціонарних умовах, транспортувати та зводити опору на місці в зібраному стані, що не завжди зручно, особливо при значних габаритах опори і зведенні опори в обмежених умовах, наприклад в умовах існуючих міських забудов. Крім того, зварювальні з'єднання елементів у вузлі з'єднання кронштейна з опорою не дають можливості коректувати положення кронштейна відносно стійки на встановленій опорі. В основу корисної моделі поставлена задача удосконалення вузла з'єднання кронштейна світильника з стійкою опори зовнішнього освітлення, в якому за рахунок конструктивних особливостей забезпечується підвищення технологічності виробу, можливість транспортування опори в розібраному стані і збирання на місці зведення опори при мінімальній трудомісткості монтажних робіт. Поставлена задача вирішується тим, що в вузлі з'єднання кронштейна світильника з стійкою опори зовнішнього освітлення, який включає телескопічно з'єднані верхній кінець стійки та нижній кінець кронштейна, упорні елементи, що з'єднані з нижнім кінцем кронштейна і верхнім кінцем стійки і розташовані уздовж подовжньої осі стійки в зазорі телескопічного з'єднання нижнього кінця кронштейна із верхнім кінцем стійки, згідно з корисною моделлю, упорні елементи виконані у вигляді притискних планок з різьбовими отворами, на верхньому кінці стійки на ділянці його телескопічного з'єднання з нижнім кінцем кронштейна виконані отвори, відповідні різьбовим отворам притискних планок, у вказаних отворах встановлені кріпильні болти з можливістю радіального упору їх хвостовиків в нижній кінець кронштейна при загвинчуванні кріпильних болтів. Зазначені ознаки є істотними ознаками корисної моделі. Доцільно різьбові отвори в притискних планках, відповідні їм отвори на верхньому кінці стійки і кріпильні болти, що встановлені у зазначених отворах, розташувати в декількох горизонтальних площинах, які рознесені уздовж подовжньої осі стійки в місці її телескопічного з'єднання з кронштейном. Таке виконання забезпечує високу поперечну жорсткість і стійкість опори простими технічними засобами. Доцільно також верхній кінець стійки в поперечному перерізі виконати у формі багатогранника. Істотні ознаки корисної моделі знаходяться в причинно-наслідковому зв'язку з результатом, що досягається. Так, відмітні ознаки корисної моделі (упорні елементи виконані у вигляді притискних планок з різьбовими отворами, на стійці на ділянці її телескопічного з'єднання з кронштейном виконані отвори, відповідні різьбовим отворам притискних планок, у вказаних отворах встановлені кріпильні болти з можливістю радіального упору їх хвостовиків в кронштейн при загвинчуванні кріпильних болтів) спільно з істотними ознаками, загальними з прототипом, забезпечують підвищення технологічності виробу, можливість транспортування опори в розібраному стані і збирання на місці її зведення при мінімальній трудомісткості монтажних робіт. Пояснюється це наступним. Простота конструкції, незначна кількість деталей у вузлі з'єднання кронштейна із стійкою (декілька притискних планок і декілька кріпильних болтів), відсутність зварювальних з'єднань елементів конструкції забезпечують високу технологічність. 2 UA 78795 U 5 10 15 20 25 30 35 40 45 50 55 60 Конструктивні особливості вузла з'єднання кронштейна із стійкою дозволяють виготовити всі деталі опори в стаціонарних умовах, в розібраному вигляді транспортувати до місця зведення, змонтувати опору на місці при мінімальній трудомісткості монтажних робіт, які в даному випадку включають прості операції установки притискних планок між верхнім кінцем стійки і нижнім кінцем кронштейна в зазорі їх телескопічного з'єднання і загвинчування кріпильних болтів. Нижче приводиться опис опори зовнішнього освітлення, що заявляється, з посиланнями на креслення, на яких показано: Фіг. 1 - Вузол з'єднання кронштейна світильника з стійкою опори зовнішнього освітлення, вигляд збоку. Фіг. 2 - Вузол з'єднання кронштейна світильника з стійкою опори зовнішнього освітлення, розріз А-А на фіг. 1. Фіг. 3 - Вузол з'єднання кронштейна світильника з стійкою опори зовнішнього освітлення, розріз Б-Б на фіг. 2. Вузол з'єднання кронштейна світильника з стійкою опори зовнішнього освітлення включає телескопічно з'єднані верхній кінець 1 стійки та нижній кінець 2 кронштейна. Верхній кінець 1 стійки виконаний з внутрішнім діаметром, більшим зовнішнього діаметру нижнього кінця 2 кронштейна. Нижній кінець 2 кронштейна розміщений в порожнині верхнього кінця 1 стійки, а їх вертикальні осі знаходяться на одній прямій лінії. Вузол з'єднання кронштейна світильника з стійкою містить упорні елементи, які розташовані уздовж подовжньої осі 3 верхнього кінця 1 стійки в зазорі 4 телескопічного з'єднання нижнього кінця 2 кронштейна із верхнім кінцем 1 стійки і з'єднані з кронштейном і стійкою. Упорні елементи виконані у вигляді притискних планок 5 з різьбовими отворами 6. На верхньому кінці 1 стійки на ділянці його телескопічного з'єднання з нижнім кінцем 2 кронштейна виконані отвори 7, відповідні різьбовим отворам 6 притискних планок 5. У вказаних отворах 6, 7 встановлені кріпильні болти 8 з можливістю радіального упору їх хвостовиків 9 в кронштейн 2 при загвинчуванні кріпильних болтів 8. Кріпильні болти 8 зафіксовані контргайками 10. На нижньому кінці 2 кронштейна закріплений упорний фланець 11. Різьбові отвори 6 в притискних планках 5, відповідні їм отвори 7 на верхньому кінці 1 стійки і кріпильні болти 8, що встановлені у зазначених отворах 6, 7, розташовані в декількох горизонтальних площинах 12 (наприклад, в двох площинах 12), які рознесені уздовж подовжньої осі 3 стійки в місці її телескопічного з'єднання з кронштейном. Верхній кінець 1 стійки в поперечному перерізі має форму багатогранника, наприклад восьмигранника. Всі елементи конструкції виконані з металу, наприклад із сталі і мають антикорозійне цинкове покриття. Відсутність операцій зварювання та нарізання різьби в головних елементах конструкції (стійка опори, кронштейн) забезпечують збереження антикорозійного цинкового покриття, яке попередньо нанесене на конструктивні елементи опори. Всі деталі опори виготовляють в стаціонарних умовах. Опору в розібраному вигляді транспортують до місця її зведення. Монтаж опори виконують наступним чином. Притискні планки 5 встановлюють в порожнині верхнього кінця 1 стійки на ділянці телескопічного з'єднання з нижнім кінцем 2 кронштейна так, щоб різьбові отвори б притискних планок 5 співпадали з відповідними їм отворами 7, що виконані на верхньому кінці 1 стійки. В отвори 6, 7 встановлюють кріпильні болти 8 і частково їх загвинчують. Далі, нижній кінець 2 кронштейна задвигають в порожнину верхнього кінця 1 стійки до упору фланця 11 в торець верхнього кінця 1 стійки. Притискні планки 5 розміщуються в зазорі 4 телескопічного з'єднання нижнього кінця 2 кронштейна із верхнім кінцем 1 стійки. Загвинчують кріпильні болти 8 до упору їх хвостовиків 9 в зовнішню поверхню нижнього кінця 2 кронштейна і фіксують їх контргайками 10. При цьому притискні планки 5 упираються на внутрішню поверхню верхнього кінця 1 стійки уздовж подовжньої осі 3. Таким чином нижній кінець 2 кронштейна розпирається в порожнині верхнього кінця 1 стійки в декількох горизонтальних площинах 12 (наприклад, в двох площинах 12), що забезпечує задане положення кронштейна 2 і надійне його з'єднання з стійкою 1. При необхідності коректування положення кронштейна 2 його провертають навколо осі 3 при ослаблених кріпильних болтах 8, виставляючи в проектне положення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Вузол з'єднання кронштейна світильника з стійкою опори зовнішнього освітлення, який містить телескопічно з'єднані верхній кінець стійки та нижній кінець кронштейна, упорні елементи, що з'єднані з нижнім кінцем кронштейна і верхнім кінцем стійки і розташовані уздовж подовжньої осі стійки в зазорі телескопічного з'єднання нижнього кінця кронштейна із верхнім 3 UA 78795 U 5 10 кінцем стійки, який відрізняється тим, що упорні елементи виконані у вигляді притискних планок з різьбовими отворами, на верхньому кінці стійки на ділянці його телескопічного з'єднання з нижнім кінцем кронштейна виконані отвори, відповідні різьбовим отворам притискних планок, у вказаних отворах встановлені кріпильні болти з можливістю радіального упору їх хвостовиків в нижній кінець кронштейна при загвинчуванні кріпильних болтів. 2. Вузол з'єднання за п. 1, який відрізняється тим, що різьбові отвори в притискних планках, відповідні їм отвори на верхньому кінці стійки і кріпильні болти, що встановлені у зазначених отворах, розташовані в декількох горизонтальних площинах, які рознесені уздовж подовжньої осі стійки в місці її телескопічного з'єднання з кронштейном. 3. Вузол з'єднання за п. 1, який відрізняється тим, що верхній кінець стійки в поперечному перерізі має форму багатогранника. 4 UA 78795 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
