Стійка для переміщення діагностичного обладнання

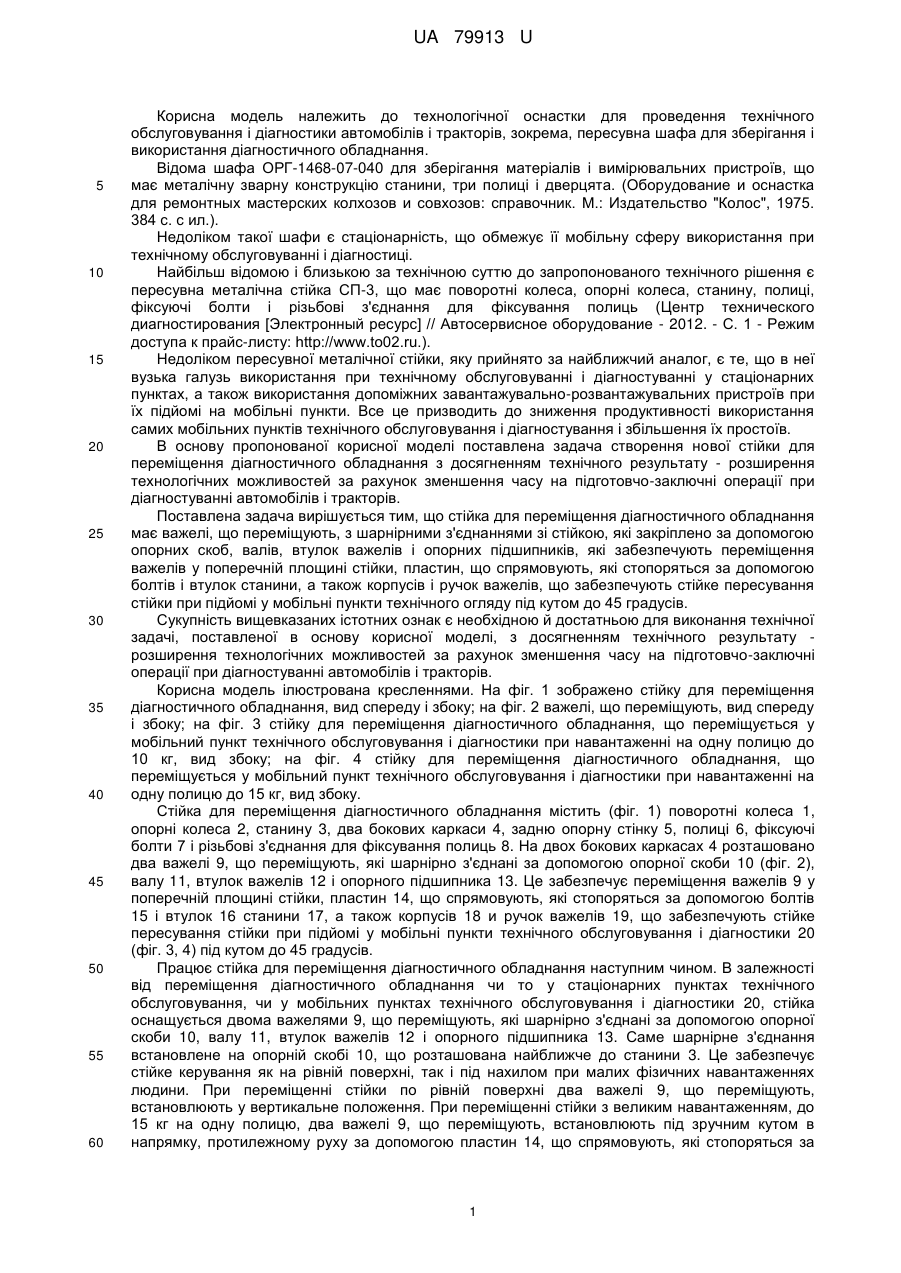

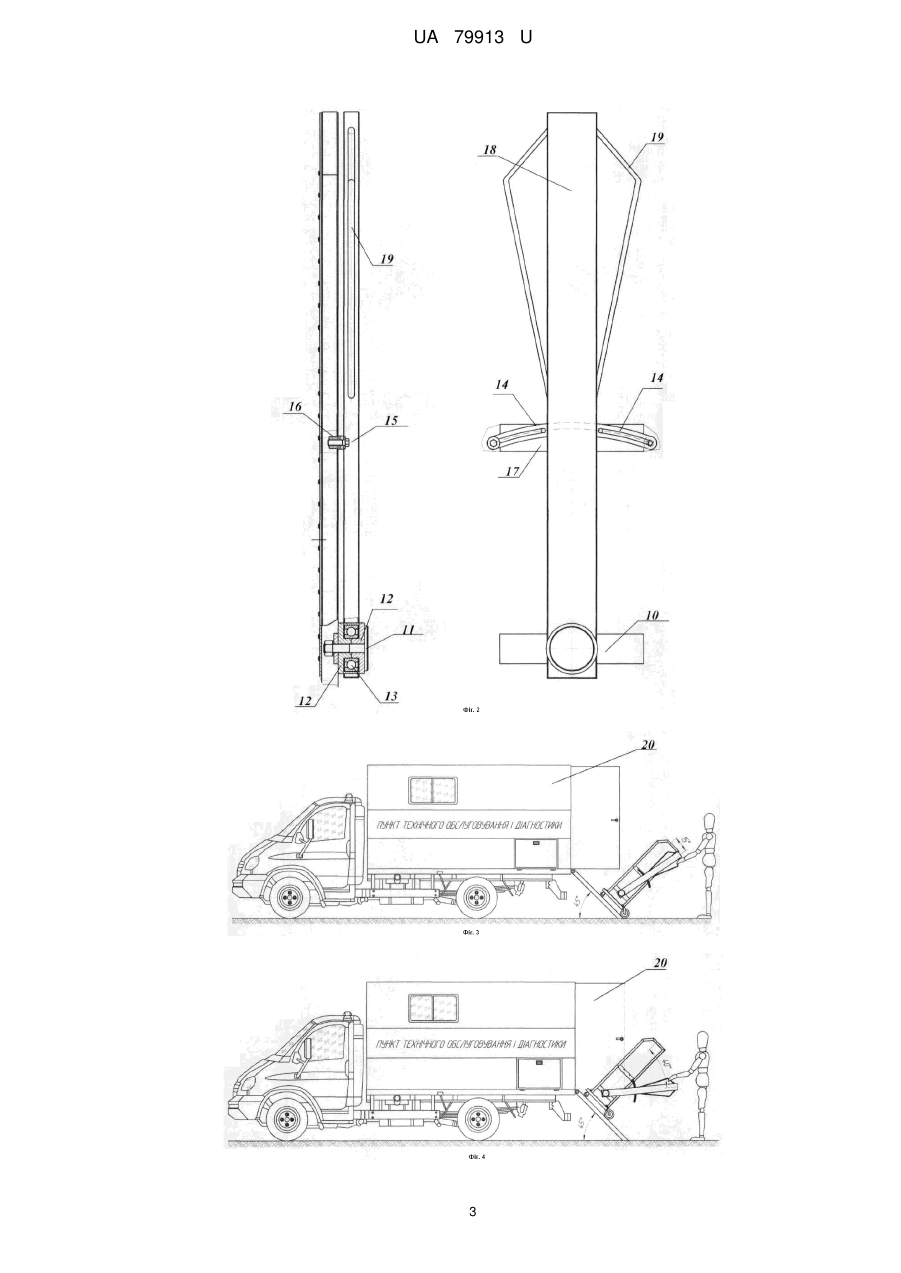

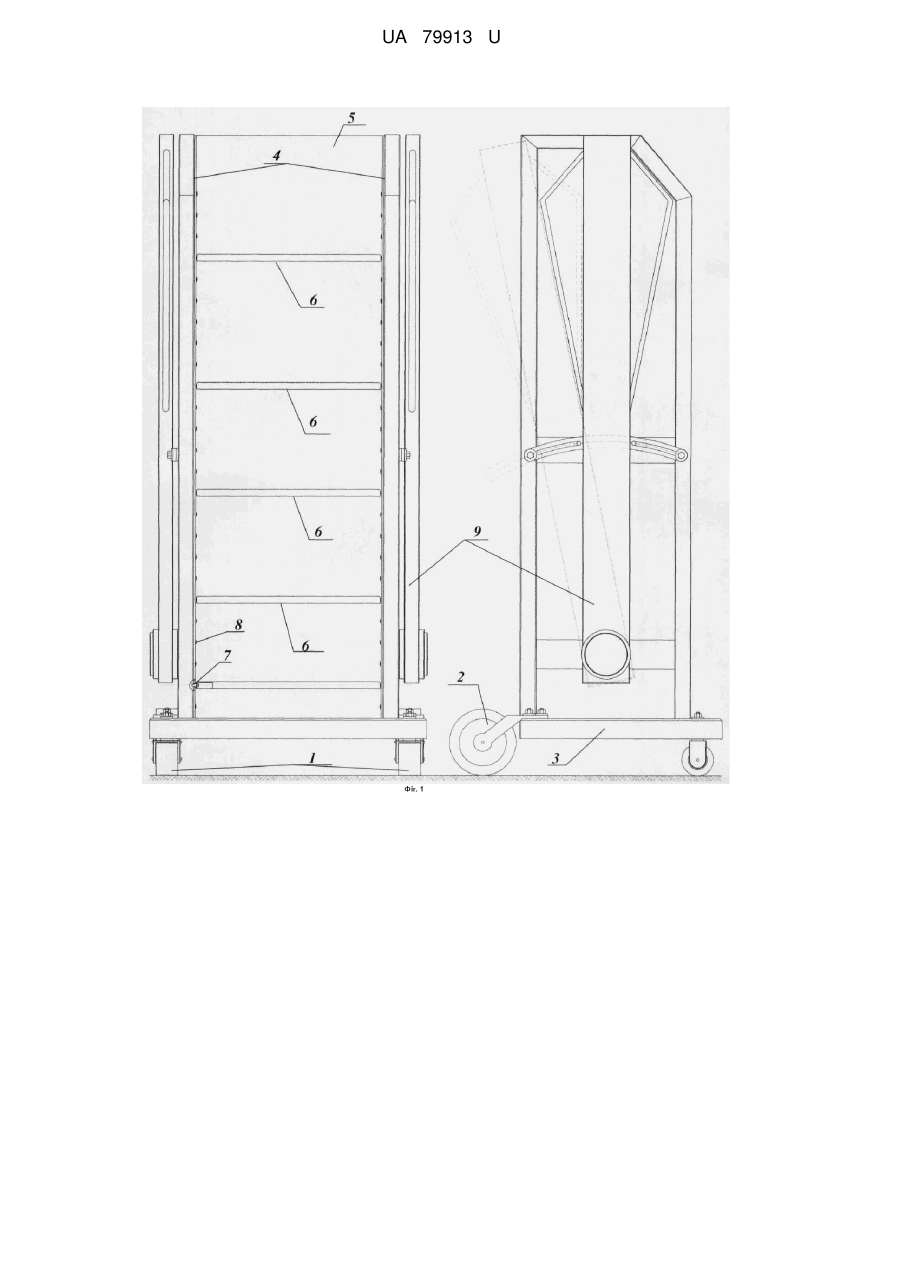

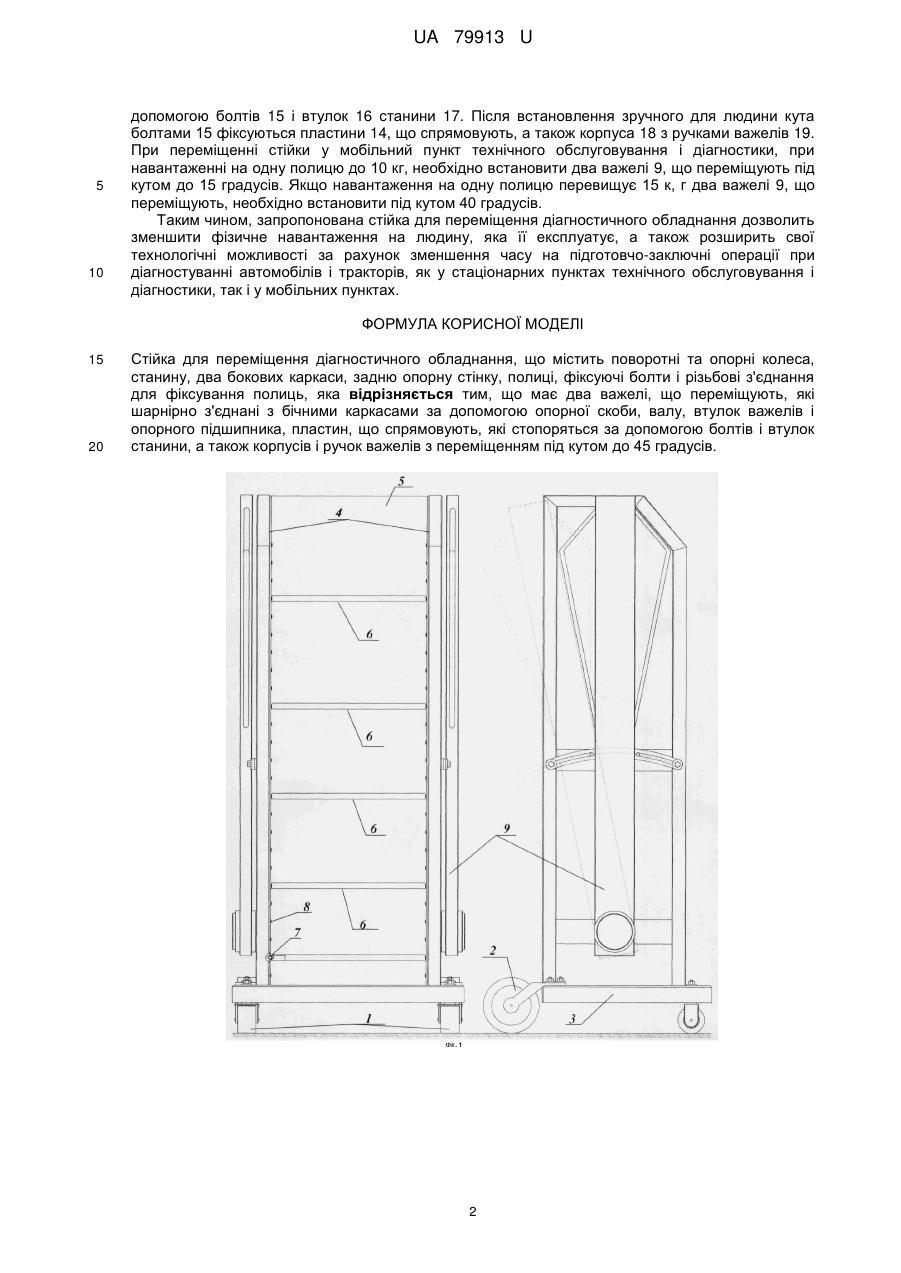

Реферат: Стійка для переміщення діагностичного обладнання містить поворотні та опорні колеса, станину, задню опорну стінку, полиці, фіксуючі болти і різьбові з'єднання для фіксування полиць. Також стійка містить два важелі, що переміщують, які шарнірно з'єднані з двома бічними каркасами за допомогою опорної скоби, валу, втулок важелів і опорного підшипника, пластин, що спрямовують, які стопоряться за допомогою болтів і втулок станини, а також корпусів і ручок важелів з переміщенням під кутом. UA 79913 U (54) СТІЙКА ДЛЯ ПЕРЕМІЩЕННЯ ДІАГНОСТИЧНОГО ОБЛАДНАННЯ UA 79913 U UA 79913 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технологічної оснастки для проведення технічного обслуговування і діагностики автомобілів і тракторів, зокрема, пересувна шафа для зберігання і використання діагностичного обладнання. Відома шафа ОРГ-1468-07-040 для зберігання матеріалів і вимірювальних пристроїв, що має металічну зварну конструкцію станини, три полиці і дверцята. (Оборудование и оснастка для ремонтных мастерских колхозов и совхозов: справочник. М.: Издательство "Колос", 1975. 384 с. с ил.). Недоліком такої шафи є стаціонарність, що обмежує її мобільну сферу використання при технічному обслуговуванні і діагностиці. Найбільш відомою і близькою за технічною суттю до запропонованого технічного рішення є пересувна металічна стійка СП-3, що має поворотні колеса, опорні колеса, станину, полиці, фіксуючі болти і різьбові з'єднання для фіксування полиць (Центр технического диагностирования [Электронный ресурс] // Автосервисное оборудование - 2012. - С. 1 - Режим доступа к прайс-листу: http://www.to02.ru.). Недоліком пересувної металічної стійки, яку прийнято за найближчий аналог, є те, що в неї вузька галузь використання при технічному обслуговуванні і діагностуванні у стаціонарних пунктах, а також використання допоміжних завантажувально-розвантажувальних пристроїв при їх підйомі на мобільні пункти. Все це призводить до зниження продуктивності використання самих мобільних пунктів технічного обслуговування і діагностування і збільшення їх простоїв. В основу пропонованої корисної моделі поставлена задача створення нової стійки для переміщення діагностичного обладнання з досягненням технічного результату - розширення технологічних можливостей за рахунок зменшення часу на підготовчо-заключні операції при діагностуванні автомобілів і тракторів. Поставлена задача вирішується тим, що стійка для переміщення діагностичного обладнання має важелі, що переміщують, з шарнірними з'єднаннями зі стійкою, які закріплено за допомогою опорних скоб, валів, втулок важелів і опорних підшипників, які забезпечують переміщення важелів у поперечній площині стійки, пластин, що спрямовують, які стопоряться за допомогою болтів і втулок станини, а також корпусів і ручок важелів, що забезпечують стійке пересування стійки при підйомі у мобільні пункти технічного огляду під кутом до 45 градусів. Сукупність вищевказаних істотних ознак є необхідною й достатньою для виконання технічної задачі, поставленої в основу корисної моделі, з досягненням технічного результату розширення технологічних можливостей за рахунок зменшення часу на підготовчо-заключні операції при діагностуванні автомобілів і тракторів. Корисна модель ілюстрована кресленнями. На фіг. 1 зображено стійку для переміщення діагностичного обладнання, вид спереду і збоку; на фіг. 2 важелі, що переміщують, вид спереду і збоку; на фіг. 3 стійку для переміщення діагностичного обладнання, що переміщується у мобільний пункт технічного обслуговування і діагностики при навантаженні на одну полицю до 10 кг, вид збоку; на фіг. 4 стійку для переміщення діагностичного обладнання, що переміщується у мобільний пункт технічного обслуговування і діагностики при навантаженні на одну полицю до 15 кг, вид збоку. Стійка для переміщення діагностичного обладнання містить (фіг. 1) поворотні колеса 1, опорні колеса 2, станину 3, два бокових каркаси 4, задню опорну стінку 5, полиці 6, фіксуючі болти 7 і різьбові з'єднання для фіксування полиць 8. На двох бокових каркасах 4 розташовано два важелі 9, що переміщують, які шарнірно з'єднані за допомогою опорної скоби 10 (фіг. 2), валу 11, втулок важелів 12 і опорного підшипника 13. Це забезпечує переміщення важелів 9 у поперечній площині стійки, пластин 14, що спрямовують, які стопоряться за допомогою болтів 15 і втулок 16 станини 17, а також корпусів 18 и ручок важелів 19, що забезпечують стійке пересування стійки при підйомі у мобільні пункти технічного обслуговування і діагностики 20 (фіг. 3, 4) під кутом до 45 градусів. Працює стійка для переміщення діагностичного обладнання наступним чином. В залежності від переміщення діагностичного обладнання чи то у стаціонарних пунктах технічного обслуговування, чи у мобільних пунктах технічного обслуговування і діагностики 20, стійка оснащується двома важелями 9, що переміщують, які шарнірно з'єднані за допомогою опорної скоби 10, валу 11, втулок важелів 12 і опорного підшипника 13. Саме шарнірне з'єднання встановлене на опорній скобі 10, що розташована найближче до станини 3. Це забезпечує стійке керування як на рівній поверхні, так і під нахилом при малих фізичних навантаженнях людини. При переміщенні стійки по рівній поверхні два важелі 9, що переміщують, встановлюють у вертикальне положення. При переміщенні стійки з великим навантаженням, до 15 кг на одну полицю, два важелі 9, що переміщують, встановлюють під зручним кутом в напрямку, протилежному руху за допомогою пластин 14, що спрямовують, які стопоряться за 1 UA 79913 U 5 10 допомогою болтів 15 і втулок 16 станини 17. Після встановлення зручного для людини кута болтами 15 фіксуються пластини 14, що спрямовують, а також корпуса 18 з ручками важелів 19. При переміщенні стійки у мобільний пункт технічного обслуговування і діагностики, при навантаженні на одну полицю до 10 кг, необхідно встановити два важелі 9, що переміщують під кутом до 15 градусів. Якщо навантаження на одну полицю перевищує 15 к, г два важелі 9, що переміщують, необхідно встановити під кутом 40 градусів. Таким чином, запропонована стійка для переміщення діагностичного обладнання дозволить зменшити фізичне навантаження на людину, яка її експлуатує, а також розширить свої технологічні можливості за рахунок зменшення часу на підготовчо-заключні операції при діагностуванні автомобілів і тракторів, як у стаціонарних пунктах технічного обслуговування і діагностики, так і у мобільних пунктах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Стійка для переміщення діагностичного обладнання, що містить поворотні та опорні колеса, станину, два бокових каркаси, задню опорну стінку, полиці, фіксуючі болти і різьбові з'єднання для фіксування полиць, яка відрізняється тим, що має два важелі, що переміщують, які шарнірно з'єднані з бічними каркасами за допомогою опорної скоби, валу, втулок важелів і опорного підшипника, пластин, що спрямовують, які стопоряться за допомогою болтів і втулок станини, а також корпусів і ручок важелів з переміщенням під кутом до 45 градусів. 2 UA 79913 U 3 UA 79913 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
