Рятувальний підводний апарат

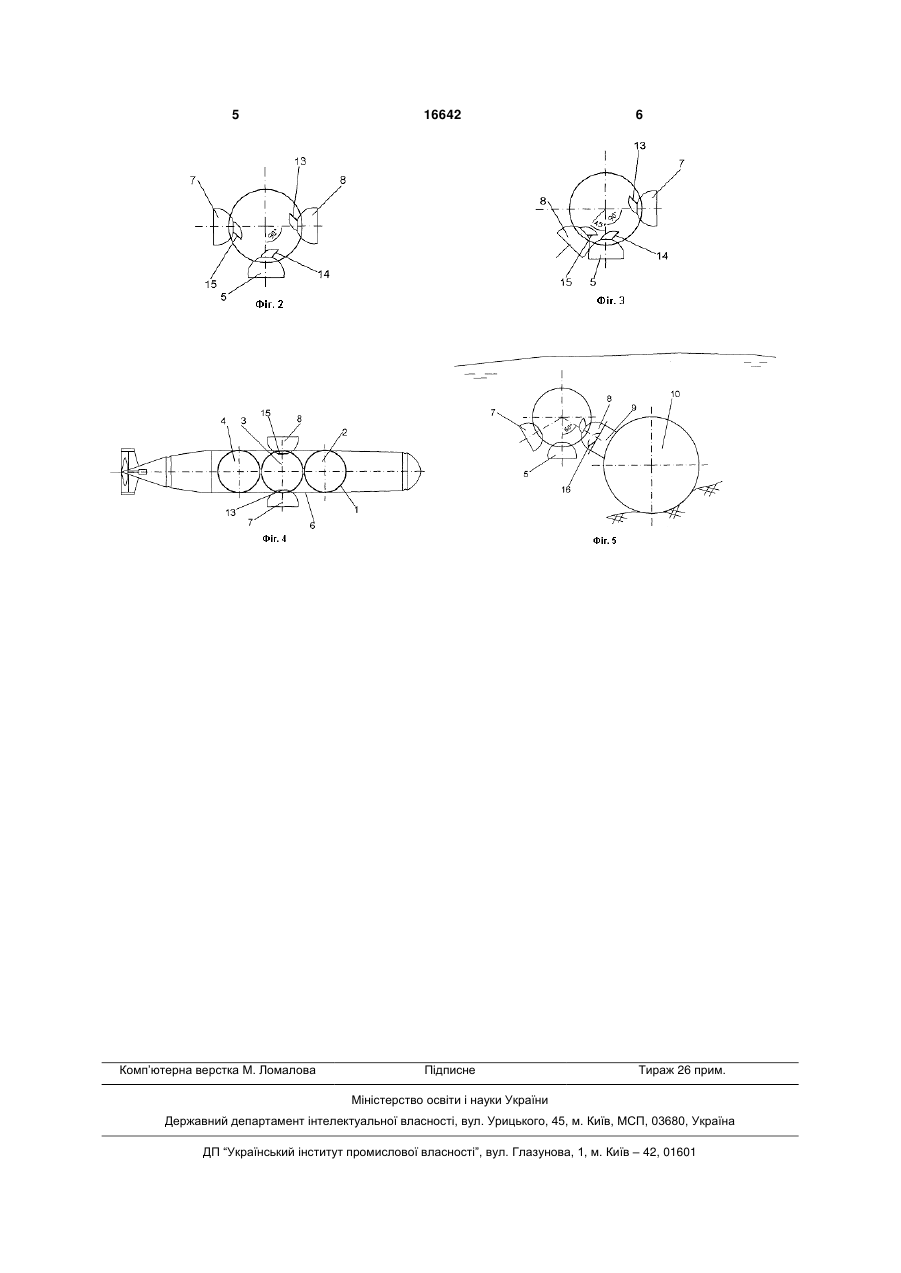

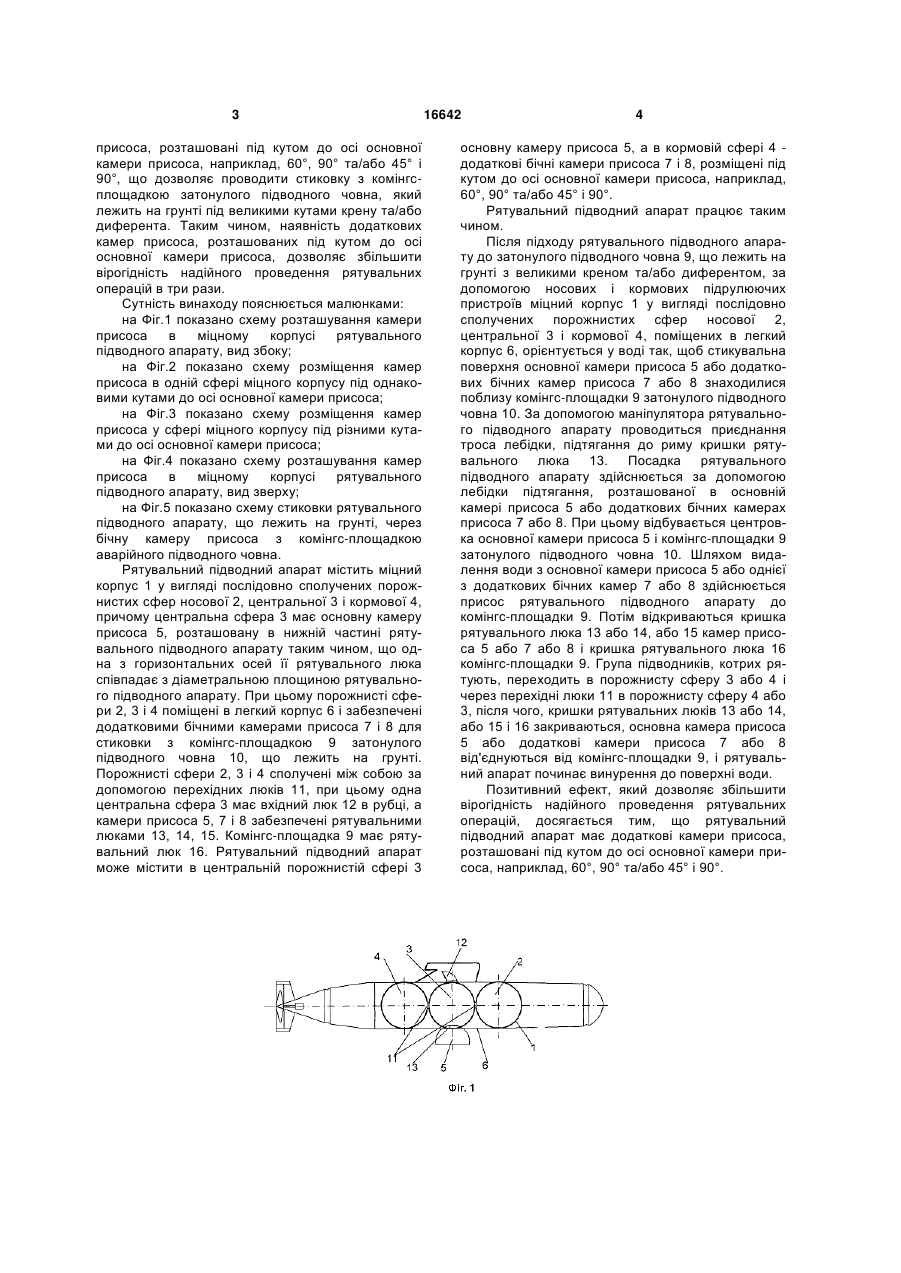

1. Рятувальний підводний апарат, що містить міцний корпус у вигляді послідовно сполучених порожнистих сфер, поміщених в легкий корпус, а 3 присоса, розташовані під кутом до осі основної камери присоса, наприклад, 60°, 90° та/або 45° і 90°, що дозволяє проводити стиковку з комінгсплощадкою затонулого підводного човна, який лежить на грунті під великими кутами крену та/або диферента. Таким чином, наявність додаткових камер присоса, розташованих під кутом до осі основної камери присоса, дозволяє збільшити вірогідність надійного проведення рятувальних операцій в три рази. Сутність винаходу пояснюється малюнками: на Фіг.1 показано схему розташування камери присоса в міцному корпусі рятувального підводного апарату, вид збоку; на Фіг.2 показано схему розміщення камер присоса в одній сфері міцного корпусу під однаковими кутами до осі основної камери присоса; на Фіг.3 показано схему розміщення камер присоса у сфері міцного корпусу під різними кутами до осі основної камери присоса; на Фіг.4 показано схему розташування камер присоса в міцному корпусі рятувального підводного апарату, вид зверху; на Фіг.5 показано схему стиковки рятувального підводного апарату, що лежить на грунті, через бічну камеру присоса з комінгс-площадкою аварійного підводного човна. Рятувальний підводний апарат містить міцний корпус 1 у вигляді послідовно сполучених порожнистих сфер носової 2, центральної 3 і кормової 4, причому центральна сфера 3 має основну камеру присоса 5, розташовану в нижній частині рятувального підводного апарату таким чином, що одна з горизонтальних осей її рятувального люка співпадає з діаметральною площиною рятувального підводного апарату. При цьому порожнисті сфери 2, 3 і 4 поміщені в легкий корпус 6 і забезпечені додатковими бічними камерами присоса 7 і 8 для стиковки з комінгс-площадкою 9 затонулого підводного човна 10, що лежить на грунті. Порожнисті сфери 2, 3 і 4 сполучені між собою за допомогою перехідних люків 11, при цьому одна центральна сфера 3 має вхідний люк 12 в рубці, а камери присоса 5, 7 і 8 забезпечені рятувальними люками 13, 14, 15. Комінгс-площадка 9 має рятувальний люк 16. Рятувальний підводний апарат може містити в центральній порожнистій сфері 3 16642 4 основну камеру присоса 5, а в кормовій сфері 4 додаткові бічні камери присоса 7 і 8, розміщені під кутом до осі основної камери присоса, наприклад, 60°, 90° та/або 45° і 90°. Рятувальний підводний апарат працює таким чином. Після підходу рятувального підводного апарату до затонулого підводного човна 9, що лежить на грунті з великими креном та/або диферентом, за допомогою носових і кормових підрулюючих пристроїв міцний корпус 1 у вигляді послідовно сполучених порожнистих сфер носової 2, центральної 3 і кормової 4, поміщених в легкий корпус 6, орієнтується у воді так, щоб стикувальна поверхня основної камери присоса 5 або додаткових бічних камер присоса 7 або 8 знаходилися поблизу комінгс-площадки 9 затонулого підводного човна 10. За допомогою маніпулятора рятувального підводного апарату проводиться приєднання троса лебідки, підтягання до риму кришки рятувального люка 13. Посадка рятувального підводного апарату здійснюється за допомогою лебідки підтягання, розташованої в основній камері присоса 5 або додаткових бічних камерах присоса 7 або 8. При цьому відбувається центровка основної камери присоса 5 і комінгс-площадки 9 затонулого підводного човна 10. Шляхом видалення води з основної камери присоса 5 або однієї з додаткових бічних камер 7 або 8 здійснюється присос рятувального підводного апарату до комінгс-площадки 9. Потім відкриваються кришка рятувального люка 13 або 14, або 15 камер присоса 5 або 7 або 8 і кришка рятувального люка 16 комінгс-площадки 9. Група підводників, котрих рятують, переходить в порожнисту сферу 3 або 4 і через перехідні люки 11 в порожнисту сферу 4 або 3, після чого, кришки рятувальних люків 13 або 14, або 15 і 16 закриваються, основна камера присоса 5 або додаткові камери присоса 7 або 8 від'єднуються від комінгс-площадки 9, і рятувальний апарат починає винурення до поверхні води. Позитивний ефект, який дозволяє збільшити вірогідність надійного проведення рятувальних операцій, досягається тим, що рятувальний підводний апарат має додаткові камери присоса, розташовані під кутом до осі основної камери присоса, наприклад, 60°, 90° та/або 45° і 90°. 5 Комп’ютерна верстка М. Ломалова 16642 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
