Елемент насадки масообмінного апарата

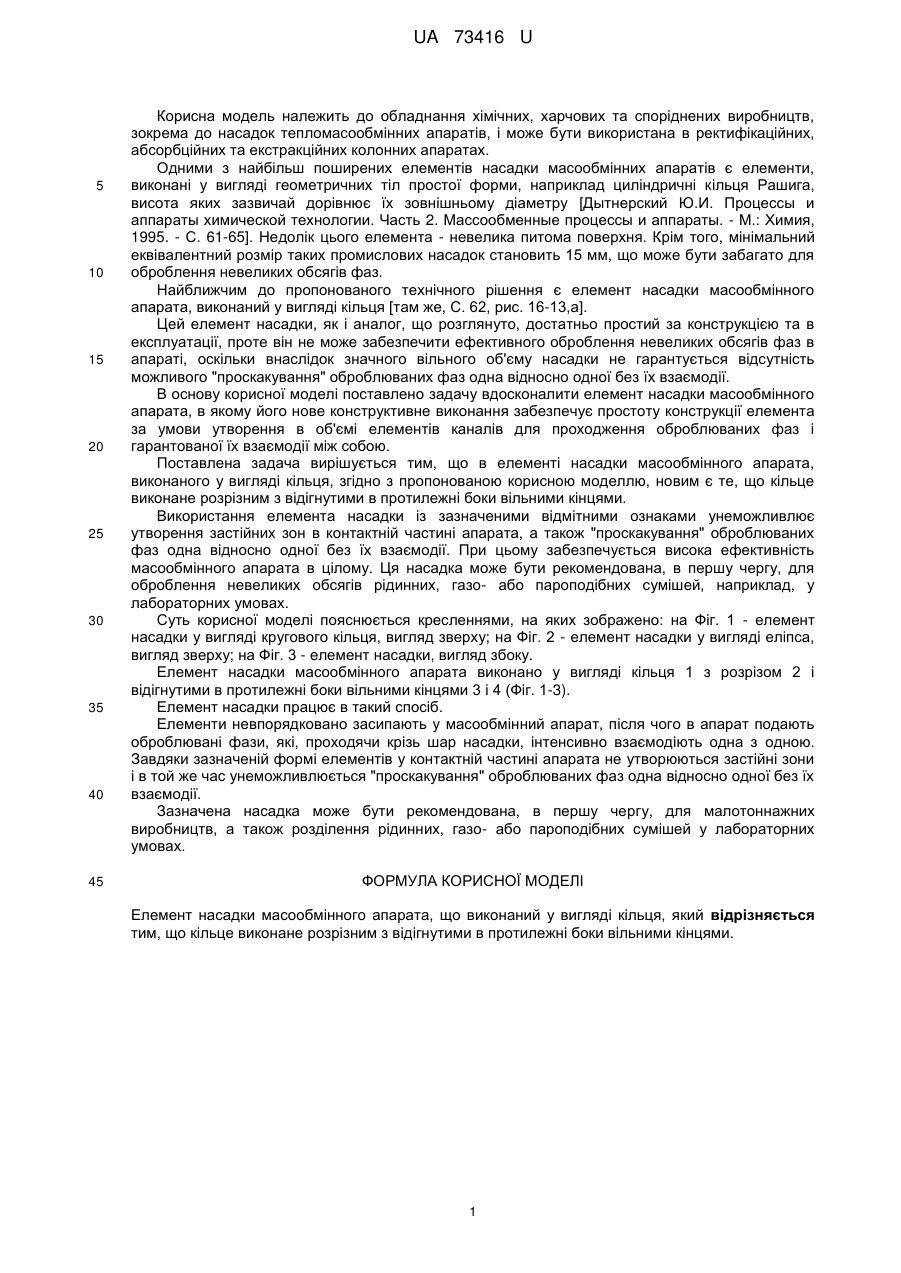

Реферат: UA 73416 U UA 73416 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обладнання хімічних, харчових та споріднених виробництв, зокрема до насадок тепломасообмінних апаратів, і може бути використана в ректифікаційних, абсорбційних та екстракційних колонних апаратах. Одними з найбільш поширених елементів насадки масообмінних апаратів є елементи, виконані у вигляді геометричних тіл простої форми, наприклад циліндричні кільця Рашига, висота яких зазвичай дорівнює їх зовнішньому діаметру [Дытнерский Ю.И. Процессы и аппараты химической технологии. Часть 2. Массообменные процессы и аппараты. - М.: Химия, 1995. - С. 61-65]. Недолік цього елемента - невелика питома поверхня. Крім того, мінімальний еквівалентний розмір таких промислових насадок становить 15 мм, що може бути забагато для оброблення невеликих обсягів фаз. Найближчим до пропонованого технічного рішення є елемент насадки масообмінного апарата, виконаний у вигляді кільця [там же, С. 62, рис. 16-13,а]. Цей елемент насадки, як і аналог, що розглянуто, достатньо простий за конструкцією та в експлуатації, проте він не може забезпечити ефективного оброблення невеликих обсягів фаз в апараті, оскільки внаслідок значного вільного об'єму насадки не гарантується відсутність можливого "проскакування" оброблюваних фаз одна відносно одної без їх взаємодії. В основу корисної моделі поставлено задачу вдосконалити елемент насадки масообмінного апарата, в якому його нове конструктивне виконання забезпечує простоту конструкції елемента за умови утворення в об'ємі елементів каналів для проходження оброблюваних фаз і гарантованої їх взаємодії між собою. Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, виконаного у вигляді кільця, згідно з пропонованою корисною моделлю, новим є те, що кільце виконане розрізним з відігнутими в протилежні боки вільними кінцями. Використання елемента насадки із зазначеними відмітними ознаками унеможливлює утворення застійних зон в контактній частині апарата, а також "проскакування" оброблюваних фаз одна відносно одної без їх взаємодії. При цьому забезпечується висока ефективність масообмінного апарата в цілому. Ця насадка може бути рекомендована, в першу чергу, для оброблення невеликих обсягів рідинних, газо- або пароподібних сумішей, наприклад, у лабораторних умовах. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - елемент насадки у вигляді кругового кільця, вигляд зверху; на Фіг. 2 - елемент насадки у вигляді еліпса, вигляд зверху; на Фіг. 3 - елемент насадки, вигляд збоку. Елемент насадки масообмінного апарата виконано у вигляді кільця 1 з розрізом 2 і відігнутими в протилежні боки вільними кінцями 3 і 4 (Фіг. 1-3). Елемент насадки працює в такий спосіб. Елементи невпорядковано засипають у масообмінний апарат, після чого в апарат подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Завдяки зазначеній формі елементів у контактній частині апарата не утворюються застійні зони і в той же час унеможливлюється "проскакування" оброблюваних фаз одна відносно одної без їх взаємодії. Зазначена насадка може бути рекомендована, в першу чергу, для малотоннажних виробництв, а також розділення рідинних, газо- або пароподібних сумішей у лабораторних умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Елемент насадки масообмінного апарата, що виконаний у вигляді кільця, який відрізняється тим, що кільце виконане розрізним з відігнутими в протилежні боки вільними кінцями. 1 UA 73416 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
