Спосіб виготовлення листової сталі, що має абразивну стійкість, і одержаний цим способом лист
Формула / Реферат
1. Спосіб виготовлення деталі, зокрема листа зі сталі, що має абразивну стійкість, при цьому до хімічного складу такої сталі входять, мас. %:
С більше або дорівнює 0,35 і менше або дорівнює 0,8,
Si не більше 2,
Al не більше 2, причому
Si + Al більше або дорівнює 0,35 і менше або дорівнює 2,
Mn не більше 2,5,
Ni не більше 5,
Cr не більше 5,
Mo не більше 0,50,
W не більше 1,00, причому
Mo + W/2 більше або дорівнює 0,1 і менше або дорівнює 0,50,
B не більше 0,02,
Ti не більше 2,
Zr не більше 4, причому
Ti + Zr/2 більше 0,05 і менше або дорівнює 2,
N менше 0,03,
при цьому решту складають залізо та домішки, утворені при виготовленні сталі, а хімічний склад додатково відповідає таким співвідношенням:
С - Ti/4 - Zr/8 + 7·N/8 більше або дорівнює 0,55 і менше або дорівнює 0,1,
Ti + Zr/2 - 7·N/2 більше або дорівнює 0,05,
1,05· Mn + 0,54· Ni + 0,50· Cr + 0,3·(Mo + W/2)1/2 + К більше 1,8,
де К- коефіцієнт, величина якого залежить від вмісту бору,
К = 0,5, якщо В ≥ 0,0005, і К = 0, якщо В < 0,0005,
причому заготовку деталі, зокрема листа, піддають термічній обробці шляхом загартування, яку здійснюють в нагрівальній установці для гарячого деформування, такого як прокатка, або після аустенізації шляхом нагрівання в печі, яка полягає у здійсненні таких операцій:
заготовку листа охолоджують із середньою швидкістю охолодження, що перевищує 0,5 °С/с, між температурою, що перевищує АС3, і температурою
Т = 800 - 270·С* - 90·Mn - 37·Ni - 70·Cr- 83·(Mo + W/2),
при С* = С - Ti/4 - Zr/8 + 7·N/8, і Т - 50 °С, де С* - це вміст вільного вуглецю,
потім заготовку листа охолоджують зі швидкістю охолодження Vr < 1150·ер-1,7, що перевищує 0,1 °С/с в інтервалі від температури Т до 100 °С, при цьому ер- товщина заготовки листа в мм, заготовку листа охолоджують до температури навколишнього середовища і одержують деталь, зокрема лист.

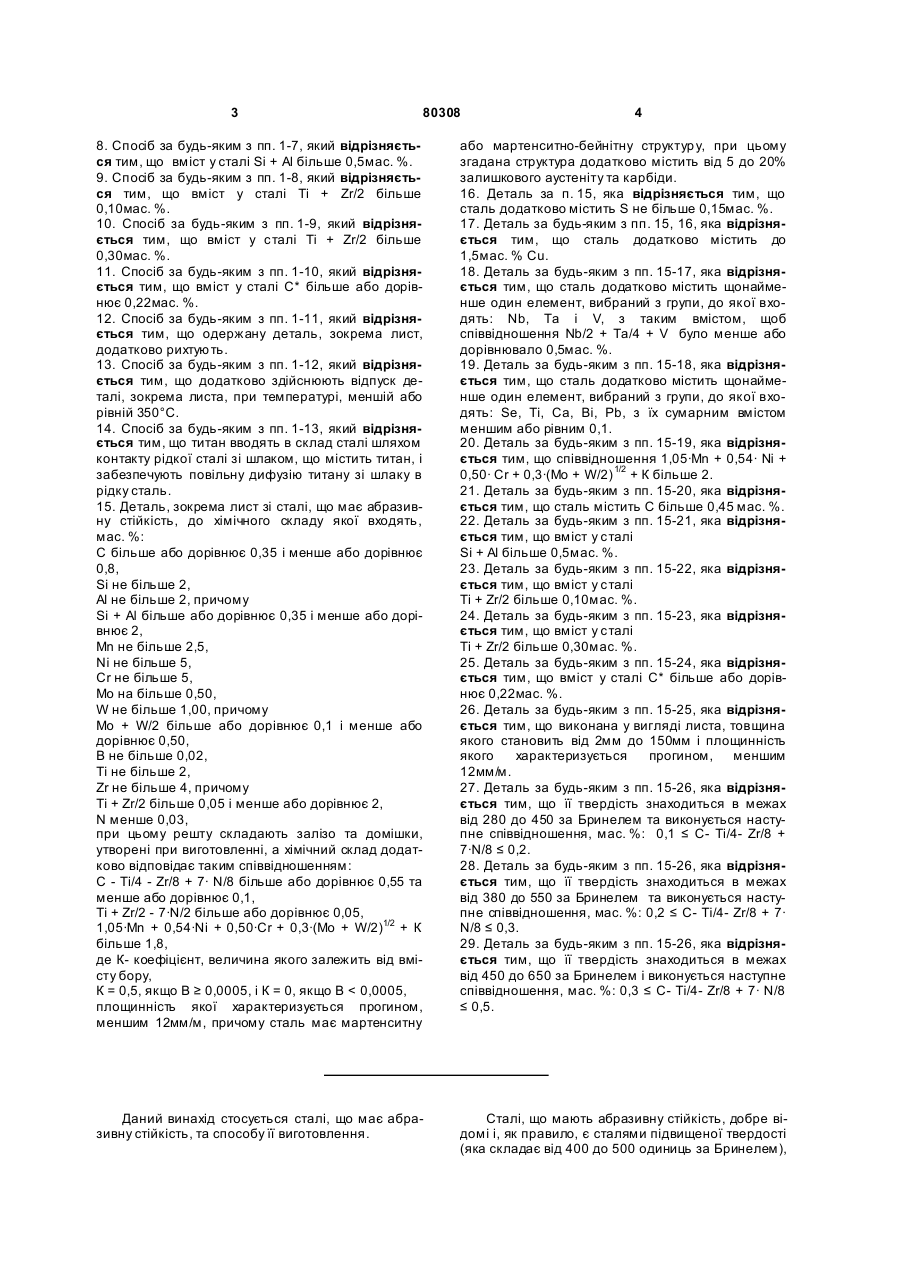

2. Спосіб за п. 1, який відрізняється тим, що сталь додатково містить S не більше 0,15 мас. %.
3. Спосіб за будь-яким з пп. 1, 2, який відрізняється тим, що сталь додатково містить до 1,5 мас. % Cu.
4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що сталь додатково містить щонайменше один елемент, вибраний з групи, до якої входять: Nb, Та і V, з таким сумарним вмістом, щоб співвідношення Nb/2 + Та/4 + V було менше або дорівнювало 0,5 мас. %.
5. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що сталь додатково містить щонайменше один елемент, вибраний з групи, до якої входять: Se, Ti, Ca, Bi, Pb, з їх сумарним вмістом меншим або рівним 0,1 мас. %.
6. Спосіб за будь-яким з пп. 1-5, який відрізняється тим, що співвідношення
1,05·Mn + 0,54·Ni + 0,50·Cr + 0,3·(Mo + W/2)1/2 + К більше 2.
7. Спосіб за будь-яким з пп. 1-6, який відрізняється тим, що сталь містить С більше 0,45 мас. %.
8. Спосіб за будь-яким з пп. 1-7, який відрізняється тим, що вміст у сталі Si + Al більше 0,5 мас. %.
9. Спосіб за будь-яким з пп. 1-8, який відрізняється тим, що вміст у сталі Ti + Zr/2 більше 0,10 мас. %.
10. Спосіб за будь-яким з пп. 1-9, який відрізняється тим, що вміст у сталі Ti + Zr/2 більше 0,30 мас. %.
11. Спосіб за будь-яким з пп. 1-10, який відрізняється тим, що вміст у сталі С* більше або дорівнює 0,22 мас. %.
12. Спосіб за будь-яким з пп. 1-11, який відрізняється тим, що одержану деталь, зокрема лист, додатково рихтують.
13. Спосіб за будь-яким з пп. 1-12, який відрізняється тим, що додатково здійснюють відпуск деталі, зокрема листа, при температурі, меншій або рівній 350 °С.
14. Спосіб за будь-яким з пп. 1-13, який відрізняється тим, що титан вводять в склад сталі шляхом контакту рідкої сталі зі шлаком, що містить титан, і забезпечують повільну дифузію титану зі шлаку в рідку сталь.

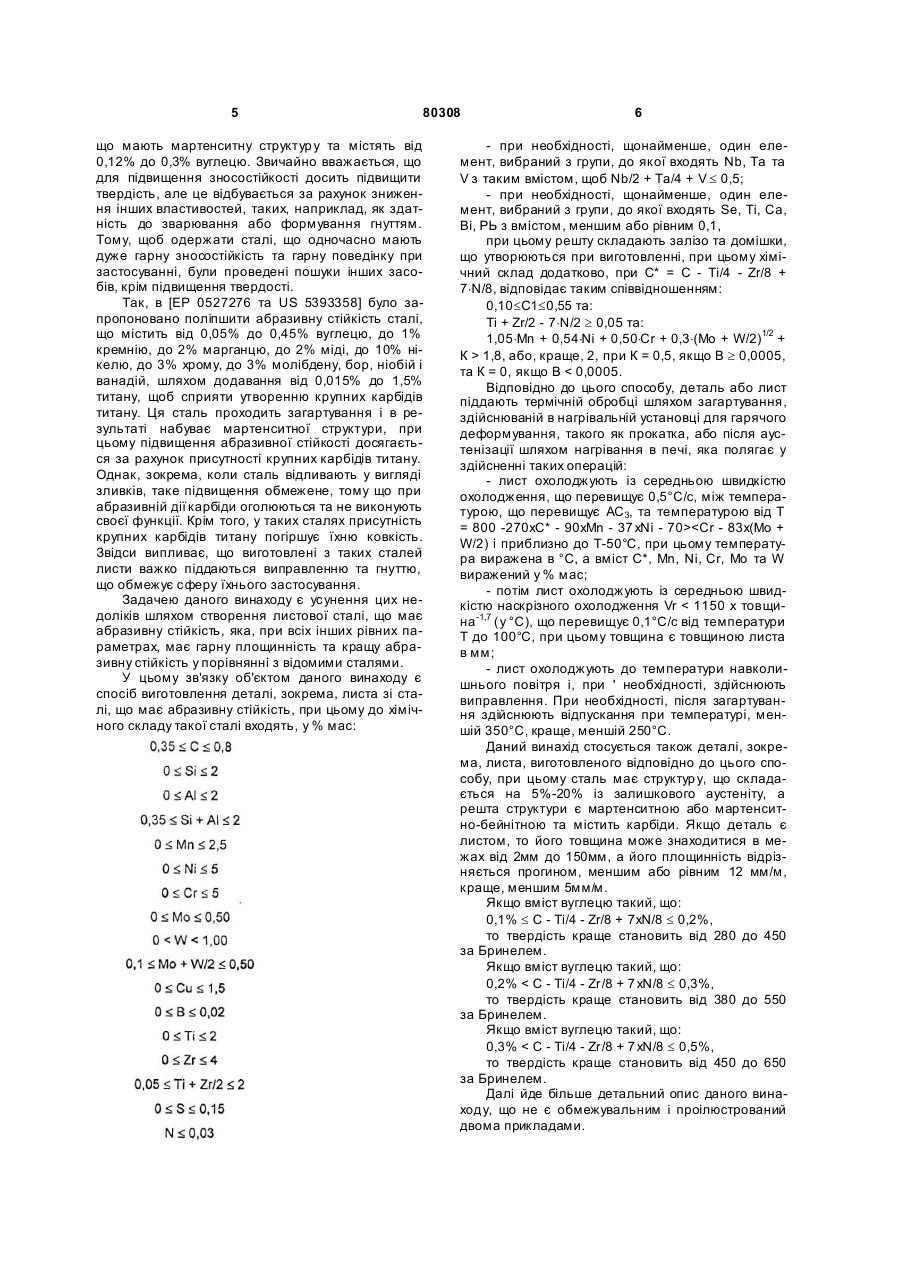

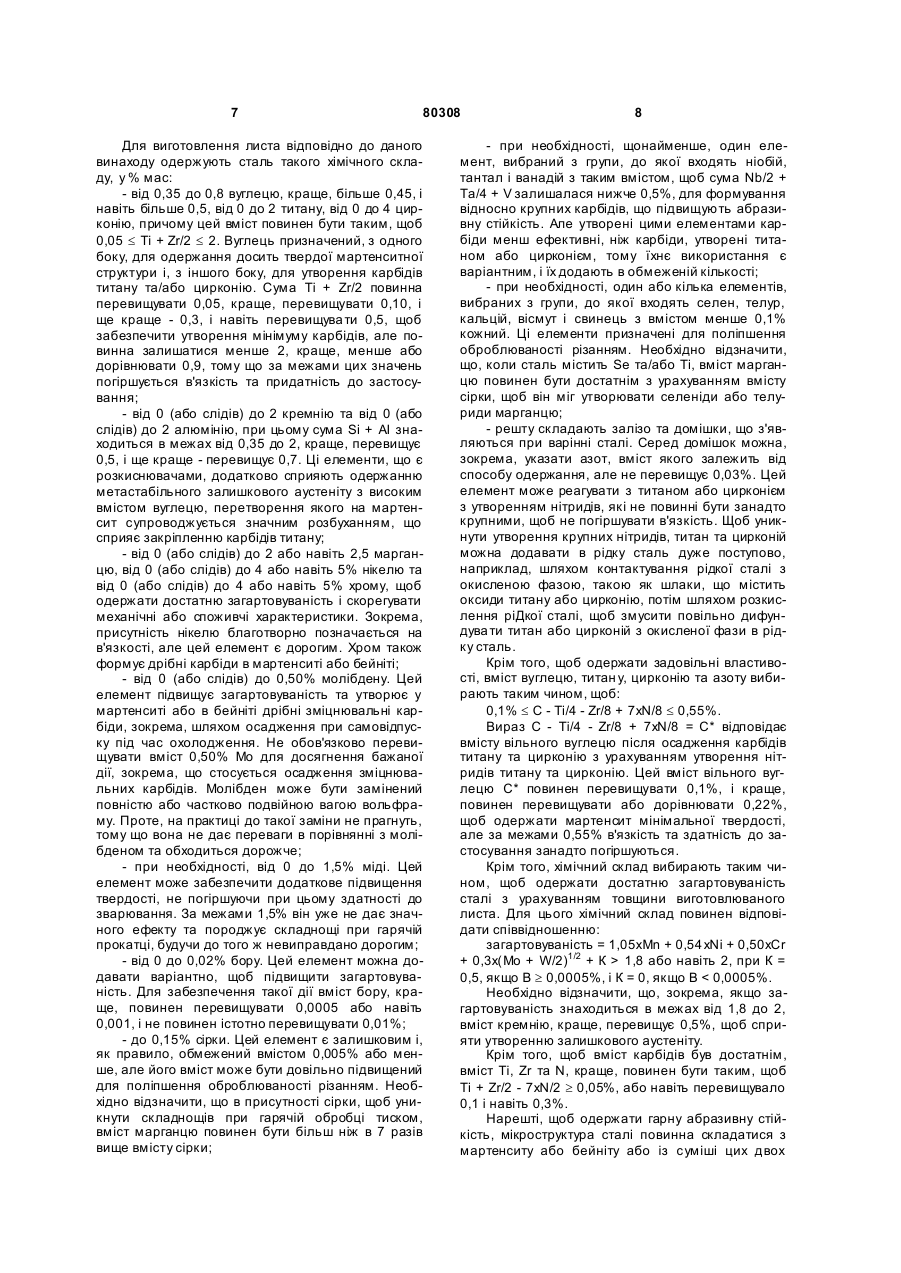

15. Деталь, зокрема лист зі сталі, що має абразивну стійкість, до хімічного складу якої входять, мас. %:
С більше або дорівнює 0,35 і менше або дорівнює 0,8,
Si не більше 2,
Al не більше 2, причому
Si + Al більше або дорівнює 0,35 і менше або дорівнює 2,
Mn не більше 2,5,
Ni не більше 5,
Cr не більше 5,
Mo на більше 0,50,
W не більше 1,00, причому
Mo + W/2 більше або дорівнює 0,1 і менше або дорівнює 0,50,
B не більше 0,02,
Ti не більше 2,
Zr не більше 4, причому
Ti + Zr/2 більше 0,05 і менше або дорівнює 2,
N менше 0,03,
при цьому решту складають залізо та домішки, утворені при виготовленні, а хімічний склад додатково відповідає таким співвідношенням:
С - Ti/4 - Zr/8 + 7· N/8 більше або дорівнює 0,55 та менше або дорівнює 0,1,
Ti + Zr/2 - 7·N/2 більше або дорівнює 0,05,
1,05·Mn + 0,54·Ni + 0,50·Cr + 0,3·(Mo + W/2)1/2 + К більше 1,8,
де К- коефіцієнт, величина якого залежить від вмісту бору,
К = 0,5, якщо В ≥ 0,0005, і К = 0, якщо В < 0,0005,
площинність якої характеризується прогином, меншим 12 мм/м, причому сталь має мартенситну або мартенситно-бейнітну структуру, при цьому згадана структура додатково містить від 5 до 20 % залишкового аустеніту та карбіди.
16. Деталь за п. 15, яка відрізняється тим, що сталь додатково містить S не більше 0,15 мас. %.
17. Деталь за будь-яким з пп. 15, 16, яка відрізняється тим, що сталь додатково містить до 1,5 мас. % Cu.
18. Деталь за будь-яким з пп. 15-17, яка відрізняється тим, що сталь додатково містить щонайменше один елемент, вибраний з групи, до якої входять: Nb, Та і V, з таким вмістом, щоб співвідношення Nb/2 + Та/4 + V було менше або дорівнювало 0,5 мас. %.
19. Деталь за будь-яким з пп. 15-18, яка відрізняється тим, що сталь додатково містить щонайменше один елемент, вибраний з групи, до якої входять: Se, Ti, Ca, Bi, Pb, з їх сумарним вмістом меншим або рівним 0,1.
20. Деталь за будь-яким з пп. 15-19, яка відрізняється тим, що співвідношення 1,05·Mn + 0,54· Ni + 0,50· Cr + 0,3·(Mo + W/2)1/2 + К більше 2.
21. Деталь за будь-яким з пп. 15-20, яка відрізняється тим, що сталь містить С більше 0,45 мас. %.
22. Деталь за будь-яким з пп. 15-21, яка відрізняється тим, що вміст у сталі
Si + Al більше 0,5 мас. %.
23. Деталь за будь-яким з пп. 15-22, яка відрізняється тим, що вміст у сталі
Ti + Zr/2 більше 0,10 мас. %.
24. Деталь за будь-яким з пп. 15-23, яка відрізняється тим, що вміст у сталі
Ti + Zr/2 більше 0,30 мас. %.
25. Деталь за будь-яким з пп. 15-24, яка відрізняється тим, що вміст у сталі С* більше або дорівнює 0,22 мас. %.

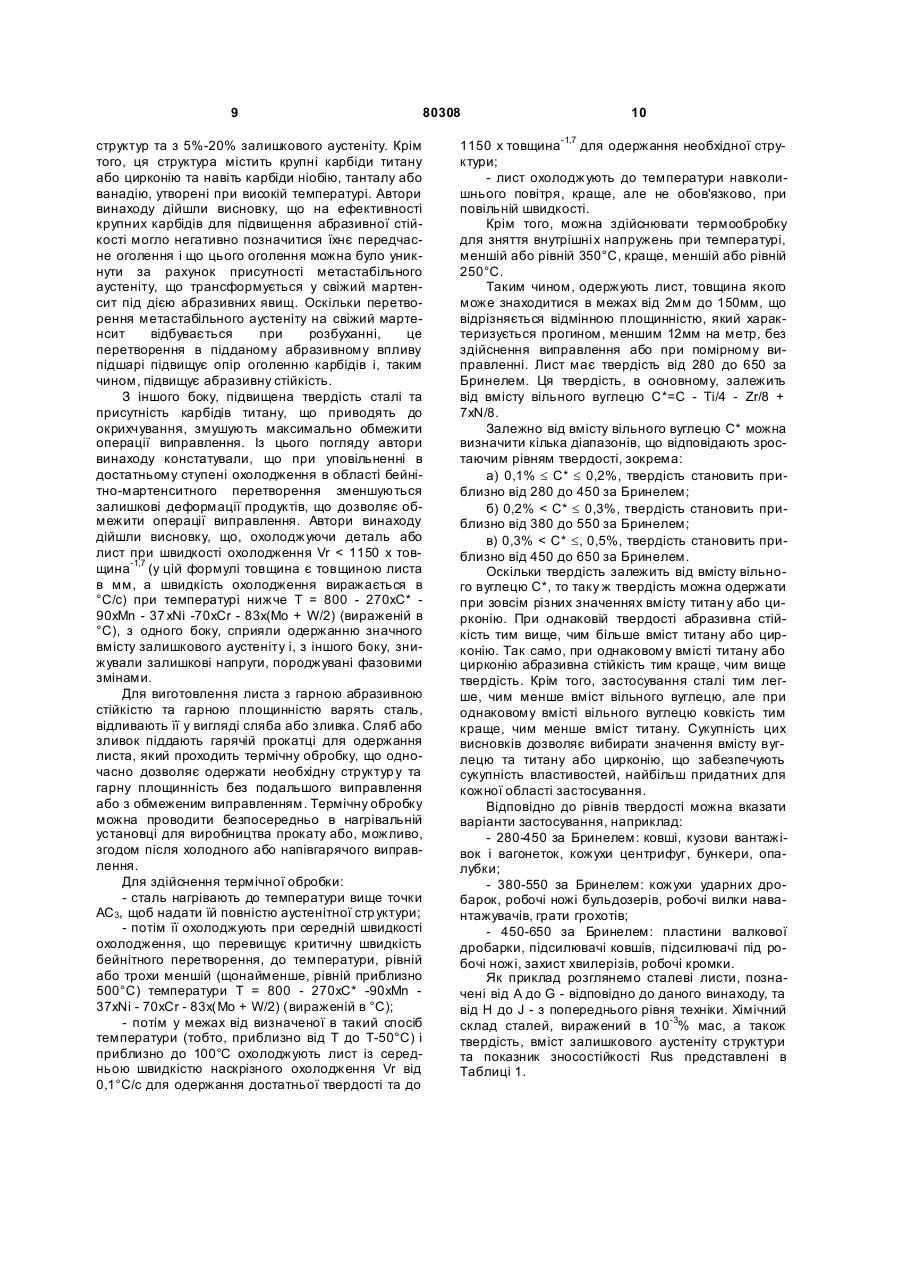

26. Деталь за будь-яким з пп. 15-25, яка відрізняється тим, що виконана у вигляді листа, товщина якого становить від 2 мм до 150 мм і площинність якого характеризується прогином, меншим 12 мм/м.
27. Деталь за будь-яким з пп. 15-26, яка відрізняється тим, що її твердість знаходиться в межах від 280 до 450 за Бринелем та виконується наступне співвідношення, мас. %: 0,1 ≤ С- Ті/4- Zr/8 + 7·N/8 ≤ 0,2.
28. Деталь за будь-яким з пп. 15-26, яка відрізняється тим, що її твердість знаходиться в межах від 380 до 550 за Бринелем та виконується наступне співвідношення, мас. %: 0,2 ≤ С- Ті/4- Zr/8 + 7· N/8 ≤ 0,3.
29. Деталь за будь-яким з пп. 15-26, яка відрізняється тим, що її твердість знаходиться в межах від 450 до 650 за Бринелем і виконується наступне співвідношення, мас. %: 0,3 ≤ С- Ті/4- Zr/8 + 7· N/8 ≤ 0,5.
Текст
УКРАЇНА (19) UA (11) 80308 (13) C2 (51) МПК (2006) C21D 1/18 C22C 38/00 C21D 8/02 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) СПОСІБ ВИГ ОТОВЛЕННЯ ЛИСТОВОЇ СТАЛІ, ЩО МАЄ АБРАЗИВНУ СТІЙКІСТЬ, І ОДЕРЖАНИЙ ЦИМ СПОСОБОМ ЛИСТ C2 (13) 80308 (11) де К- коефіцієнт, величина якого залежить від вмісту бору, К = 0,5, якщо В ≥ 0,0005, і К = 0, якщо В < 0,0005, причому заготовку деталі, зокрема листа, піддають термічній обробці шляхом загартування, яку здійснюють в нагрівальній установці для гарячого деформування, такого як прокатка, або після аустенізації шляхом нагрівання в печі, яка полягає у здійсненні таких операцій: заготовку листа охолоджують із середньою швидкістю охолодження, що перевищує 0,5°С/с, між температурою, що перевищує АС3 , і температурою Т = 800 - 270·С* - 90·Mn - 37·Ni - 70·Cr- 83·(Mo + W/2), при С* = С - Ti/4 - Zr/8 + 7·N/8, і Т - 50 °С, де С* це вміст вільного вуглецю, потім заготовку листа охолоджують зі швидкістю охолодження Vr < 1150·ер-1,7, що перевищує 0,1°С/с в інтервалі від температури Т до 100°С, при цьому ер- товщина заготовки листа в мм, заготовку листа охолоджують до температури навколишнього середовища і одержують деталь, зокрема лист. 2. Спосіб за п. 1, який відрізняється тим, що сталь додатково містить S не більше 0,15мас. %. 3. Спосіб за будь-яким з пп. 1, 2, який відрізняється тим, що сталь додатково містить до 1,5мас. % Cu. 4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що сталь додатково містить щонайменше один елемент, вибраний з групи, до якої входять: Nb, Та і V, з таким сумарним вмістом, щоб співвідношення Nb/2 + Та/4 + V було менше або дорівнювало 0,5 мас. %. 5. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що сталь додатково містить щонайменше один елемент, вибраний з групи, до якої входять: Se, Ti, Ca, Bi, Pb, з їх сумарним вмістом меншим або рівним 0,1 мас. %. 6. Спосіб за будь-яким з пп. 1-5, який відрізняється тим, що співвідношення 1,05·Mn + 0,54·Ni + 0,50·Cr + 0,3·(Mo + W/2)1/2 + К більше 2. 7. Спосіб за будь-яким з пп. 1-6, який відрізняється тим, що сталь містить С більше 0,45мас. %. UA (21) a200505979 (22) 13.11.2003 (24) 10.09.2007 (86) PCT/FR2003/003359, 13.11.2003 (31) 02/14424 (32) 19.11.2002 (33) FR (46) 10.09.2007, Бюл. №14, 2007р. (72) Бегіно Жан, FR, Бріссон Жан-Жорж, FR (73) ЕНДЮСТЕЛЬ КРЬОЗО, FR (56) US, 5393358, 28.02.1995 US, 5108518, 28.04.1992 US, 6080247, 27.06.2000 US, 5403410, 04.04.1995 JP, 09249935, 22.09.1997 (57) 1. Спосіб виготовлення деталі, зокрема листа зі сталі, що має абразивну стійкість, при цьому до хімічного складу такої сталі входять, мас. %: С більше або дорівнює 0,35 і менше або дорівнює 0,8, Si не більше 2, Al не більше 2, причому Si + Al більше або дорівнює 0,35 і менше або дорівнює 2, Mn не більше 2,5, Ni не більше 5, Cr не більше 5, Mo не більше 0,50, W не більше 1,00, причому Mo + W/2 більше або дорівнює 0,1 і менше або дорівнює 0,50, B не більше 0,02, Ti не більше 2, Zr не більше 4, причому Ti + Zr/2 більше 0,05 і менше або дорівнює 2, N менше 0,03, при цьому решту складають залізо та домішки, утворені при виготовленні сталі, а хімічний склад додатково відповідає таким співвідношенням: С - Ti/4 - Zr/8 + 7·N/8 більше або дорівнює 0,55 і менше або дорівнює 0,1, Ti + Zr/2 - 7·N/2 більше або дорівнює 0,05, 1,05· Mn + 0,54· Ni + 0,50· Cr + 0,3·(Mo + W/2)1/2 + К більше 1,8, 2 (19) 1 3 80308 4 8. Спосіб за будь-яким з пп. 1-7, який відрізняється тим, що вміст у сталі Si + Al більше 0,5мас. %. 9. Спосіб за будь-яким з пп. 1-8, який відрізняється тим, що вміст у сталі Ti + Zr/2 більше 0,10мас. %. 10. Спосіб за будь-яким з пп. 1-9, який відрізняється тим, що вміст у сталі Ti + Zr/2 більше 0,30мас. %. 11. Спосіб за будь-яким з пп. 1-10, який відрізняється тим, що вміст у сталі С* більше або дорівнює 0,22мас. %. 12. Спосіб за будь-яким з пп. 1-11, який відрізняється тим, що одержану деталь, зокрема лист, додатково рихтують. 13. Спосіб за будь-яким з пп. 1-12, який відрізняється тим, що додатково здійснюють відпуск деталі, зокрема листа, при температурі, меншій або рівній 350°С. 14. Спосіб за будь-яким з пп. 1-13, який відрізняється тим, що титан вводять в склад сталі шляхом контакту рідкої сталі зі шлаком, що містить титан, і забезпечують повільну дифузію титану зі шлаку в рідку сталь. 15. Деталь, зокрема лист зі сталі, що має абразивну стійкість, до хімічного складу якої входять, мас. %: С більше або дорівнює 0,35 і менше або дорівнює 0,8, Si не більше 2, Al не більше 2, причому Si + Al більше або дорівнює 0,35 і менше або дорівнює 2, Mn не більше 2,5, Ni не більше 5, Cr не більше 5, Mo на більше 0,50, W не більше 1,00, причому Mo + W/2 більше або дорівнює 0,1 і менше або дорівнює 0,50, B не більше 0,02, Ti не більше 2, Zr не більше 4, причому Ti + Zr/2 більше 0,05 і менше або дорівнює 2, N менше 0,03, при цьому решту складають залізо та домішки, утворені при виготовленні, а хімічний склад додатково відповідає таким співвідношенням: С - Ti/4 - Zr/8 + 7· N/8 більше або дорівнює 0,55 та менше або дорівнює 0,1, Ti + Zr/2 - 7·N/2 більше або дорівнює 0,05, 1,05·Mn + 0,54·Ni + 0,50·Cr + 0,3·(Mo + W/2)1/2 + К більше 1,8, де К- коефіцієнт, величина якого залежить від вмісту бору, К = 0,5, якщо В ≥ 0,0005, і К = 0, якщо В 1,8, або, краще, 2, при К = 0,5, якщо В ³ 0,0005, та К = 0, якщо В
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for making an abrasion resistant steel plate, and plate made by this method
Автори англійськоюBeguinot Jean, Brisson Jean-Georges
Назва патенту російськоюСпособ изготовления листовой стали, имеющей абразивную стойкость, и полученный этим способом лист
Автори російськоюБегино Жан, Бриссон Жан-Жорж
МПК / Мітки
МПК: C21D 1/18, C22C 38/00, C21D 8/02
Мітки: сталі, виготовлення, абразивну, стійкість, цим, одержаний, має, способом, листової, спосіб, лист
Код посилання
<a href="https://ua.patents.su/6-80308-sposib-vigotovlennya-listovo-stali-shho-maeh-abrazivnu-stijjkist-i-oderzhanijj-cim-sposobom-list.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення листової сталі, що має абразивну стійкість, і одержаний цим способом лист</a>
Попередній патент: Похідні 1-n-феніламіно-1н-імідазолу та фармацевтична композиція (варіанти), що їх містить
Наступний патент: Аксіально-поршнева гідромашина
Випадковий патент: Ливарний сплав на основі алюмінію / його варіанти/
