Спосіб виготовлення на основі зі спеціального сплаву захисного покриття, яке створює тепловий бар’єр, зі зв’язуючим підшаром і виріб, одержаний цим способом.

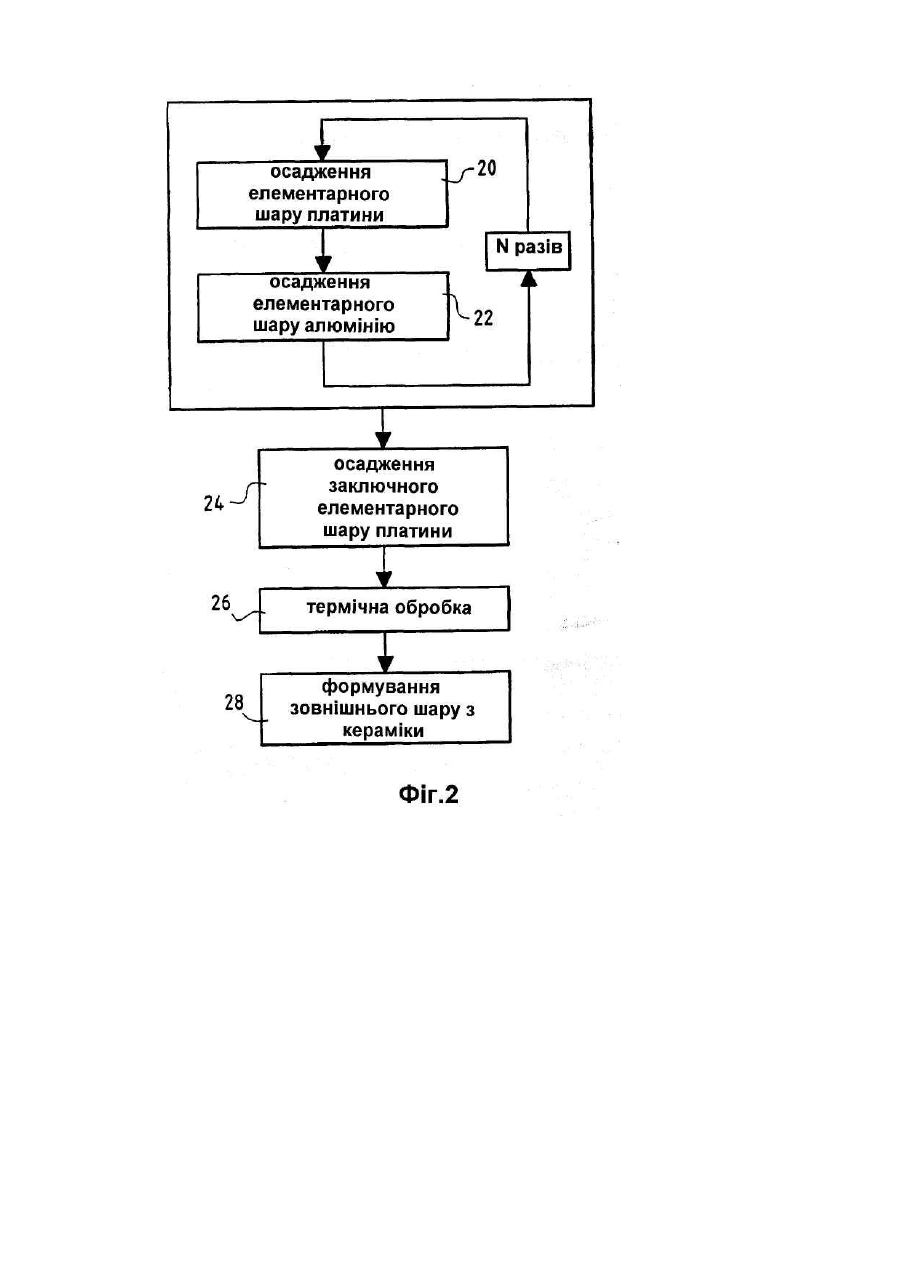

1. Спосіб виготовлення захисного покриття, яке створює тепловий бар'єр, на металевій основі із спеціального сплаву шляхом формування на основі зв'язуючого підшару із інтерметалевої сполуки, яка містить принаймні алюміній і метал групи платини, і формування зовнішнього шару із кераміки, який закріплюється на плівці оксиду алюмінію, присутній на поверхні зв'язуючого підшару, який відрізняється тим, що зв'язуючий підшар формують за допомогою фізичного осадження із парової фази елементарних шарів по черзі із металу групи платини і із алюмінію і за допомогою здійснення екзотермічної реакції між металами сформованих шарів.

2. Спосіб за п. 1, який відрізняється тим, що після осадження елементарних шарів виконують термічну обробку для того, щоб спричинити формування інтерметалевої сполуки за допомогою реакції між металами осаджених шарів.

3. Спосіб за п. 2, який відрізняється тим, що термічну обробку проводять при температурі, яка не перевищує 900°С.

4. Спосіб за будь-яким із пп. 1-3, який відрізняється тим, що формують зв'язуючий підшар, який має сумарну товщину, що становить менше, ніж 50мкм.

5. Спосіб за п. 4, який відрізняється тим, що формують зв'язуючий підшар, який має сумарну товщину від 3 до 30мкм.

6. Спосіб за будь-яким із пп. 1-5, який відрізняється тим, що формують елементарні шари, кожен з яких, принаймні для алюмінію, має товщину, яка становить менше, ніж 2000нм, краще таку, що не перевищує 1500нм.

7. Спосіб за п. 6, який відрізняється тим, що формують елементарні шари, кожен з яких має товщину, що не перевищує 200нм.

8. Спосіб за будь-яким із пп. 1-7, який відрізняється тим, що перший і останній із осаджених елементарних шарів є шарами, що містять метал групи платини.

9. Спосіб за будь-яким із пп. 1-8, який відрізняється тим, що в доповнення до металу групи платини та алюмінію осаджують принаймні один реакційноздатний елемент з метою його введення у зв'язуючий підшар.

10. Спосіб за п. 9, який відрізняється тим, що реакційноздатний елемент вибраний серед ітрію, цирконію, гафнію і лантаноїдів.

11. Спосіб за будь-яким із пп. 9-10, який відрізняється тим, що реакційноздатний елемент осаджують спільно з металом групи платини і/або алюмінієм.

12. Спосіб за будь-яким із пп. 1-11, який відрізняється тим, що осаджують принайнмі один метал, відмінний від платини та алюмінію, для його введення у зв'язуючий підшар.

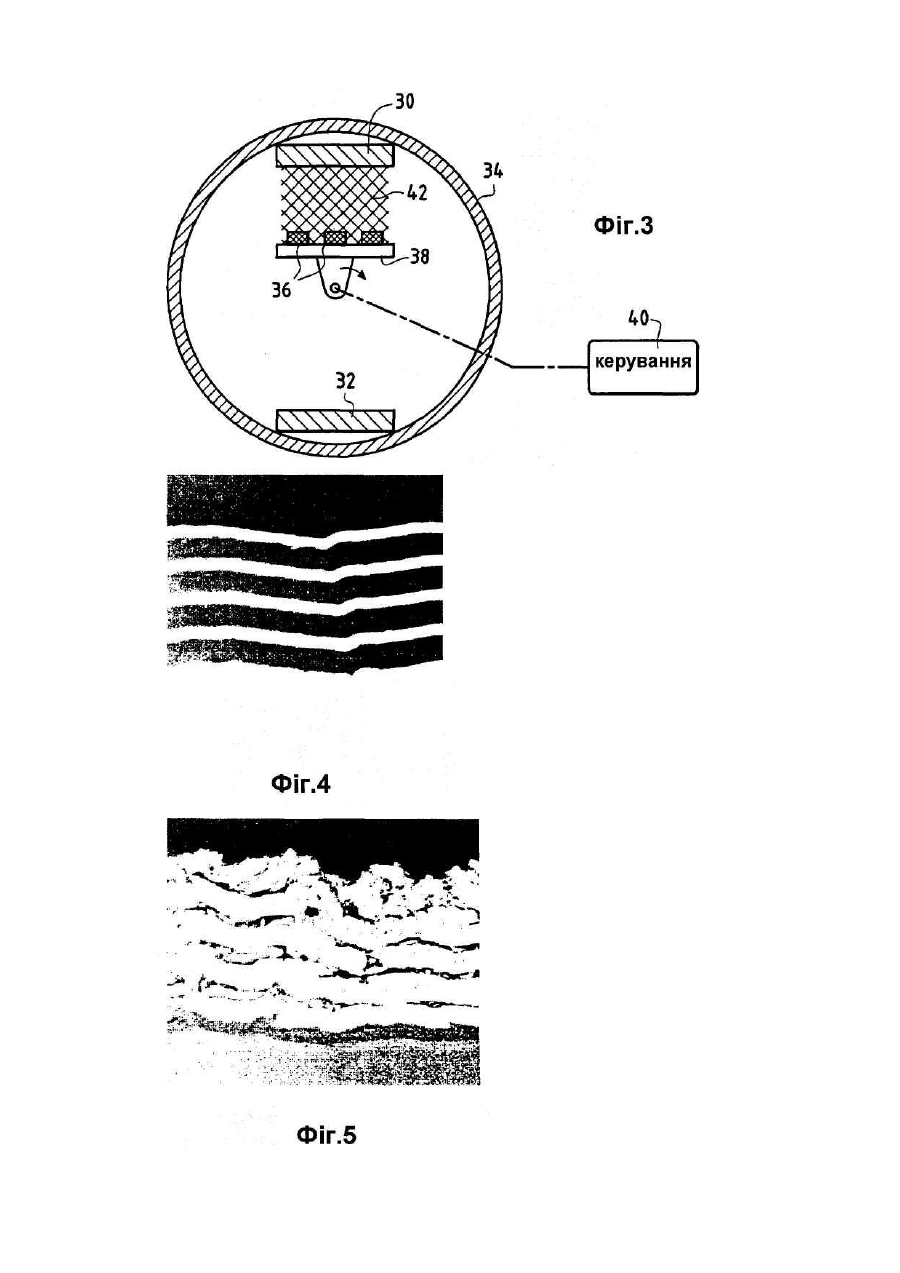

13. Спосіб за будь-яким із пп. 1-12, який відрізняється тим, що елементарні шари формують шляхом катодного розпилення в установці за допомогою принаймні однієї першої мішені, яка є джерелом металу групи платини, і однієї другої мішені, яка є джерелом алюмінію.

14. Спосіб за п. 13, який відрізняється тим, що металеву основу (підложку) встановлюють на основу установки і автоматично управляють відносним положенням мішеней і основи (підложки) для формування елементарних шарів шляхом дії на основу (підложку) по черзі речовиною першої та другої мішеней впродовж певного проміжку часу.

15. Спосіб за будь-яким із пп. 13-14, який відрізняється тим, що використовують принаймні одну мішень, яка є джерелом реакційноздатного елемента.

16. Спосіб за п. 15, який відрізняється тим, що принаймні одна із першої і другої мішеней містить реакційноздатний елемент у вигляді компонента сплаву.

17. Спосіб за будь-яким із пп. 13-16, який відрізняється тим, що використовують принаймні одну мішень, яка є джерелом додаткового металу, відмінного від платини та алюмінію.

18. Спосіб за будь-яким із пп. 1-17, який відрізняється тим, що нанесені елементарні шари платини мають різну товщину.

19. Спосіб за будь-яким із пп. 1-18, який відрізняється тим, що нанесені елементарні шари алюмінію мають різну товщину.

20. Спосіб за будь-яким із пп. 1-19, який відрізняється тим, що співвідношення між товщиною шарів платини та шарів алюмінію змінюють керованим чином під час процесу осадження.

21. Спосіб за будь-яким із пп. 1-20, який відрізняється тим, що зв'язуючий підшар виготовляють у вигляді ярусів, при цьому формування кожного ярусу має у своєму складі осадження шарів платини, які чергуються з шарами алюмінію.

22. Спосіб за п. 21, який відрізняється тим, що співвідношення між товщиною шарів платини та шарів алюмінію вибрано різним для різних ярусів.

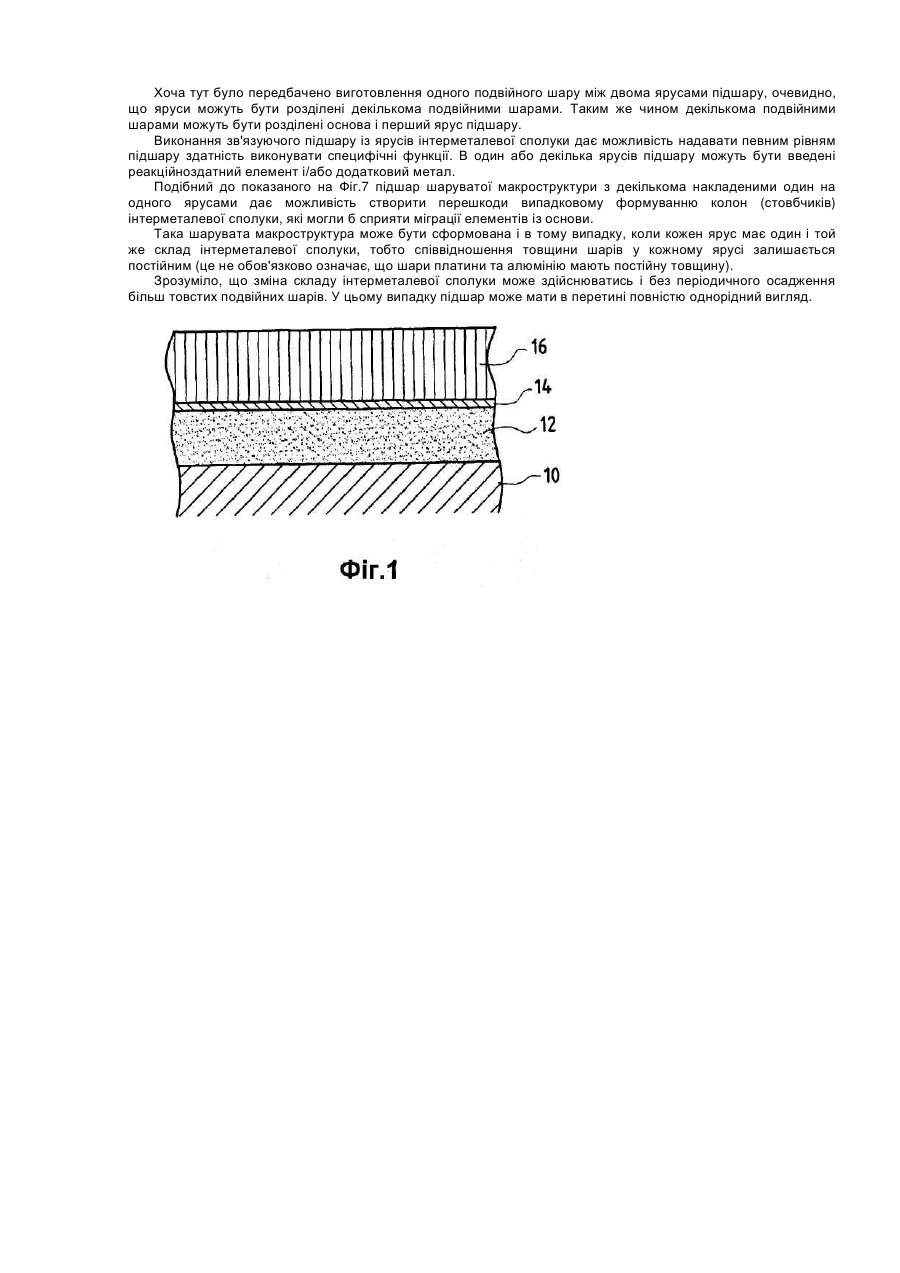

23. Деталь газової турбіни, яка має металеву основу із спеціального сплаву, зв'язуючий підшар, сформований на основі і виготовлений із інтерметалевої сполуки, що містить метал групи платини та алюміній, адгезивну плівку оксиду алюмінію, утворену на поверхні зв'язуючого підшару, і зовнішнє покриття із кераміки, адгезивно закріплене на плівці оксиду алюмінію, яка відрізняється тим, що зв'язуючий підшар має товщину меншу, ніж 50мкм.

24. Деталь газової турбіни за п. 23, яка відрізняється тим, що зв'язуючий підшар має товщину від 3 до 30мкм.

25. Деталь газової турбіни за п. 23 або 24, яка відрізняється тим, що зв'язуючий підшар виконано вільним від елементів, які дифундують із основи.

26. Деталь газової турбіни за будь-яким із пп. 23-25, яка відрізняється тим, що зв'язуючий підшар додатково містить реакційноздатний елемент, вибраний серед ітрію, цирконію, гафнію і лантаноїдів.

27. Деталь газової турбіни за будь-яким із пп. 23-26, яка відрізняється тим, що зв'язуючий підшар додатково містить принаймні один додатковий метал, відмінний від платини та алюмінію.

28. Деталь газової турбіни за будь-яким із пп. 23-27, яка відрізняється тим, що зв'язуючий підшар являє собою по суті однорідну структуру.

29. Деталь газової турбіни за будь-яким із пп. 23-27, яка відрізняється тим, що зв'язуючий підшар являє собою шарувату структуру.

30. Деталь газової турбіни за будь-яким із пп. 23-29, яка відрізняється тим, що зв'язуючий підшар має контрольований змінний склад по своїй товщині.

31. Деталь газової турбіни за будь-яким із пп. 23-30, яка відрізняється тим, що зв'язуючий підшар має декілька накладених один поверх другого роздільних ярусів, кожен з яких містить шари платини, які чергуються із шарами алюмінію.

32. Деталь газової турбіни за п. 31, яка відрізняється тим, що зв'язуючий підшар містить яруси різного складу.
