Цирковий апарат “турнік, що трансформується”

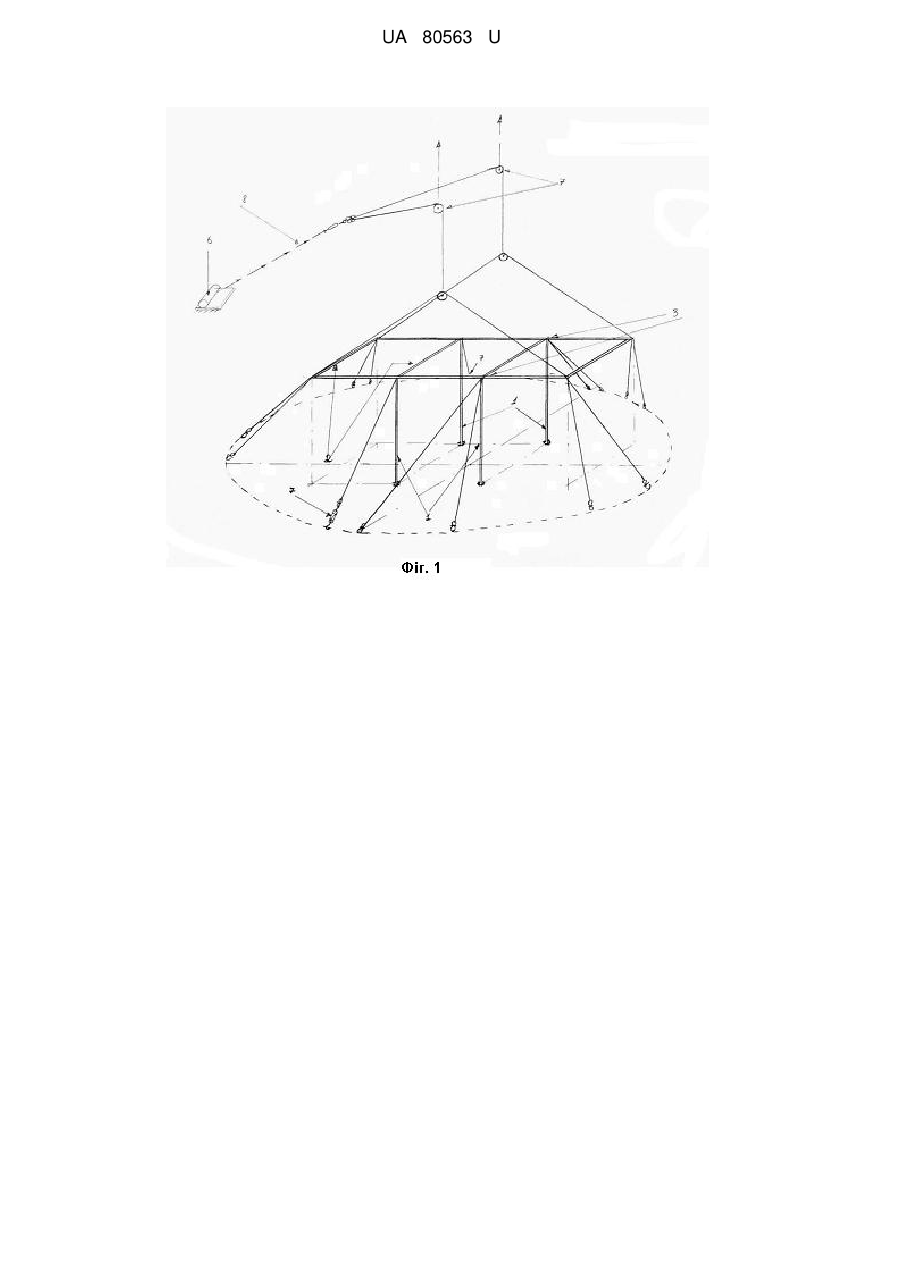

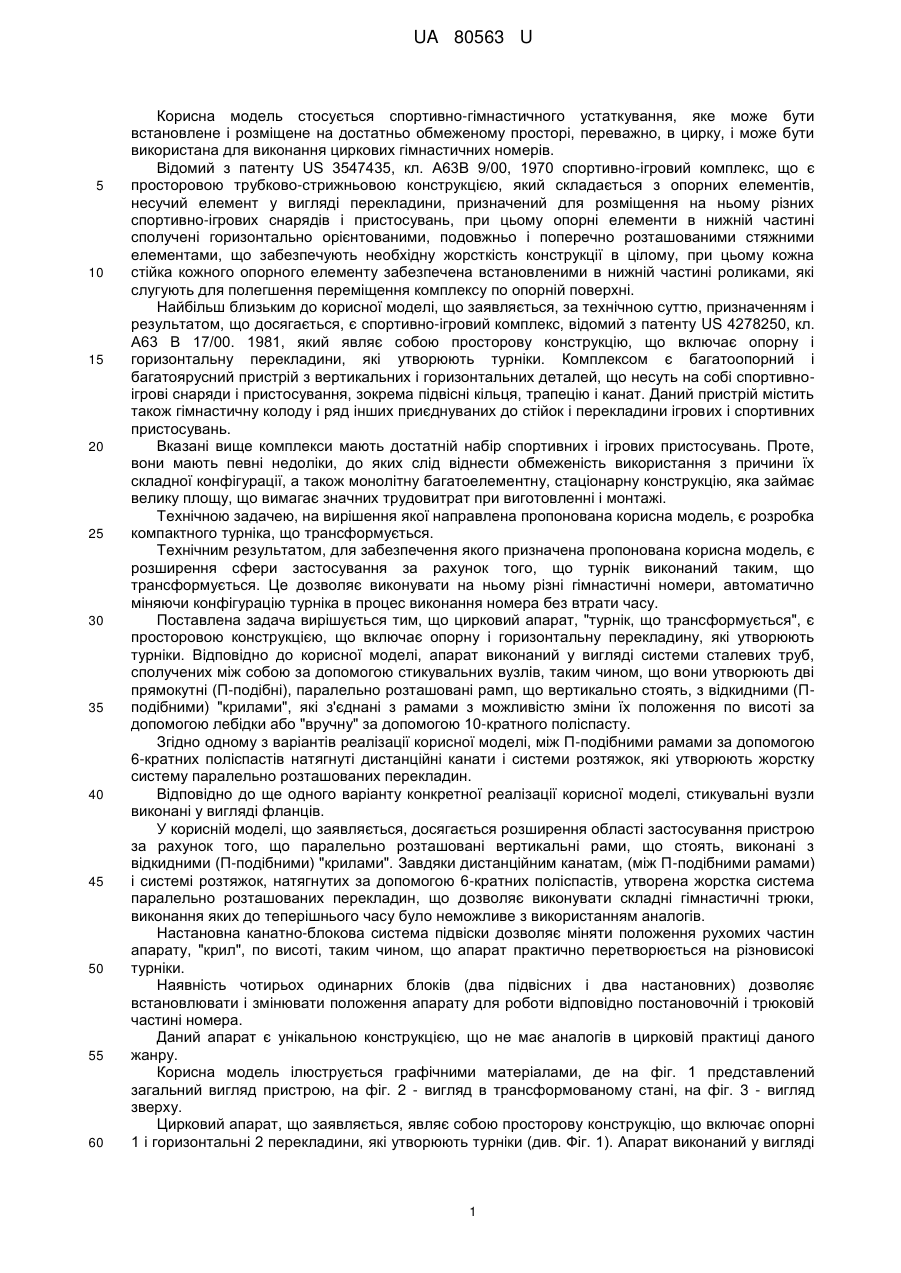

Реферат: UA 80563 U UA 80563 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується спортивно-гімнастичного устаткування, яке може бути встановлене і розміщене на достатньо обмеженому просторі, переважно, в цирку, і може бути використана для виконання циркових гімнастичних номерів. Відомий з патенту US 3547435, кл. А63В 9/00, 1970 спортивно-ігровий комплекс, що є просторовою трубково-стрижньовою конструкцією, який складається з опорних елементів, несучий елемент у вигляді перекладини, призначений для розміщення на ньому різних спортивно-ігрових снарядів і пристосувань, при цьому опорні елементи в нижній частині сполучені горизонтально орієнтованими, подовжньо і поперечно розташованими стяжними елементами, що забезпечують необхідну жорсткість конструкції в цілому, при цьому кожна стійка кожного опорного елементу забезпечена встановленими в нижній частині роликами, які слугують для полегшення переміщення комплексу по опорній поверхні. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є спортивно-ігровий комплекс, відомий з патенту US 4278250, кл. А63 В 17/00. 1981, який являє собою просторову конструкцію, що включає опорну і горизонтальну перекладини, які утворюють турніки. Комплексом є багатоопорний і багатоярусний пристрій з вертикальних і горизонтальних деталей, що несуть на собі спортивноігрові снаряди і пристосування, зокрема підвісні кільця, трапецію і канат. Даний пристрій містить також гімнастичну колоду і ряд інших приєднуваних до стійок і перекладини ігрових і спортивних пристосувань. Вказані вище комплекси мають достатній набір спортивних і ігрових пристосувань. Проте, вони мають певні недоліки, до яких слід віднести обмеженість використання з причини їх складної конфігурації, а також монолітну багатоелементну, стаціонарну конструкцію, яка займає велику площу, що вимагає значних трудовитрат при виготовленні і монтажі. Технічною задачею, на вирішення якої направлена пропонована корисна модель, є розробка компактного турніка, що трансформується. Технічним результатом, для забезпечення якого призначена пропонована корисна модель, є розширення сфери застосування за рахунок того, що турнік виконаний таким, що трансформується. Це дозволяє виконувати на ньому різні гімнастичні номери, автоматично міняючи конфігурацію турніка в процес виконання номера без втрати часу. Поставлена задача вирішується тим, що цирковий апарат, "турнік, що трансформується", є просторовою конструкцією, що включає опорну і горизонтальну перекладину, які утворюють турніки. Відповідно до корисної моделі, апарат виконаний у вигляді системи сталевих труб, сполучених між собою за допомогою стикувальних вузлів, таким чином, що вони утворюють дві прямокутні (П-подібні), паралельно розташовані рамп, що вертикально стоять, з відкидними (Пподібними) "крилами", які з'єднані з рамами з можливістю зміни їх положення по висоті за допомогою лебідки або "вручну" за допомогою 10-кратного поліспасту. Згідно одному з варіантів реалізації корисної моделі, між П-подібними рамами за допомогою 6-кратних поліспастів натягнуті дистанційні канати і системи розтяжок, які утворюють жорстку систему паралельно розташованих перекладин. Відповідно до ще одного варіанту конкретної реалізації корисної моделі, стикувальні вузли виконані у вигляді фланців. У корисній моделі, що заявляється, досягається розширення області застосування пристрою за рахунок того, що паралельно розташовані вертикальні рами, що стоять, виконані з відкидними (П-подібними) "крилами". Завдяки дистанційним канатам, (між П-подібними рамами) і системі розтяжок, натягнутих за допомогою 6-кратних поліспастів, утворена жорстка система паралельно розташованих перекладин, що дозволяє виконувати складні гімнастичні трюки, виконання яких до теперішнього часу було неможливе з використанням аналогів. Настановна канатно-блокова система підвіски дозволяє міняти положення рухомих частин апарату, "крил", по висоті, таким чином, що апарат практично перетворюється на різновисокі турніки. Наявність чотирьох одинарних блоків (два підвісних і два настановних) дозволяє встановлювати і змінювати положення апарату для роботи відповідно постановочній і трюковій частині номера. Даний апарат є унікальною конструкцією, що не має аналогів в цирковій практиці даного жанру. Корисна модель ілюструється графічними матеріалами, де на фіг. 1 представлений загальний вигляд пристрою, на фіг. 2 - вигляд в трансформованому стані, на фіг. 3 - вигляд зверху. Цирковий апарат, що заявляється, являє собою просторову конструкцію, що включає опорні 1 і горизонтальні 2 перекладини, які утворюють турніки (див. Фіг. 1). Апарат виконаний у вигляді 1 UA 80563 U 5 10 15 20 25 30 35 40 45 системи сталевих труб, сполучених між собою за допомогою стикувальних вузлів 3 у вигляді фланців, таким чином, що вони утворюють дві прямокутні (П-подібні), паралельно розташовані рами 4, що вертикально стоять, з відкидними (П-подібними) "крилами" 5 з можливістю зміни їх положення по висоті за допомогою лебідки 6 або "вручну" за допомогою 10-кратного поліспасту (див. Фіг. 2-Фіг. 3). Між П-подібними рамами 4 за допомогою 6-кратних поліспастів 7 натягнуті дистанційні канати 8 і системи розтяжок 9, які утворюють жорстку систему паралельно розташованих перекладин. Корисна модель використовується таким чином. Турнік, що трансформується, дозволяє виконувати на ньому гімнастичний номер, що не має аналогів в цирковій практиці даного жанру, виходячи з особливості конструкції апарату. У ньому вдало поєднуються як прості так і складні координаційні гімнастичні елементи: 1. Великі обороти на турніку вперед і назад; 2. Зіскоки з турніка (сальто в угрупуванні, сальто зігнувшись, сальто прогнувшись, сальто прогнувшись з поворотом на 360°): 3. Повторні стрибки з турніка па турнік; 4. Синхронні обороти (вперед і назад); 5. Нестандартні зіскоки з турніка в положенні апарату "Різновисокий турнік" зверху вниз через турнік (з ніг зіскоки в перекиди); 6. Перельоти з турніка на турнік в різних варіантах (гладкі, а також за допомогою складних елементів); 7. Великі обороти на раз-два (крило), з подальшим зіскоком з турніка; 8. Темпові перельоти по турніках в сольному, а також в парному виконанні (синхронно і асинхронно): a) Літ прямим тілом через турнік в дохват на наступний турнік; b) Переліт з турніка на турнік за допомогою сальто з поворотом на 180 градусів (твіст); c) Переліт з турніка на турнік з поворотом на 180 градусів в дохват (Баноло); d) Переліт з турніка на турнік спиною вперед з подальшим приходом на турнік під коліна (сліпий); e) Переліт з верхнього турніка на нижній з поворотом на 180 градусів в дохват; f) Переліт з верхнього турніка на нижній, за допомогою сальто вперед прямим тілом в дохват (оборотний). 9. Зіскоки: a) Сальто в зіскок через турнік прямим тілом з ніг в квадрат; b) Подвійне сальто прогнувшись через два турніки в квадрат з висоти 4-х метрів; c) Літ в зіскок через два турніки з висоти 4-х метрів; d) Сальто вперед зігнувшись з висоти 4-х метрів в квадрат. Особливої уваги заслуговують зіскоки з висоти 4-метрових турніків (див. Фіг. 2) у внутрішній квадрат апарату, так званий "колодязь", тобто в обмежений простір, що вимагає від виконавців абсолютної точності приземлення, тим самим підкреслюючи унікальність даної роботи і самої конструкції апарату. При цьому установку і зміну положень апарату здійснюють в процесі виконання номеру, як за допомогою лебідки, так і "вручну" за допомогою 10-кратного поліспасту (див. Фіг. 1-3). Таким чином, у корисній моделі, що заявляється, досягається розширення галузі застосування апарату завдяки розширенню його функціональних можливостей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Цирковий апарат, що являє собою просторову конструкцію, що включає опорні і горизонтальні перекладини, які утворюють турніки, який відрізняється тим, що він виконаний у вигляді системи сталевих труб, сполучених між собою за допомогою стикувальних вузлів таким чином, що вони утворюють дві прямокутні П-подібні, паралельно розташовані рами, що вертикально стоять, з відкидними П-подібними "крилами", які з'єднані з рамами з можливістю зміни їх положення по висоті за допомогою лебідки або "вручну" за допомогою 10-кратного поліспасту. 2. Цирковий апарат за п. 1, який відрізняється тим, що між П-подібними рамами за допомогою 6-кратних поліспастів натягнуті дистанційно канати і системи розтяжок, які утворюють жорстку систему паралельно розташованих перекладин. 3. Цирковий апарат за п. 1, який відрізняється тим, що стикувальні вузли виконані у вигляді фланців. 2 UA 80563 U 3 UA 80563 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
