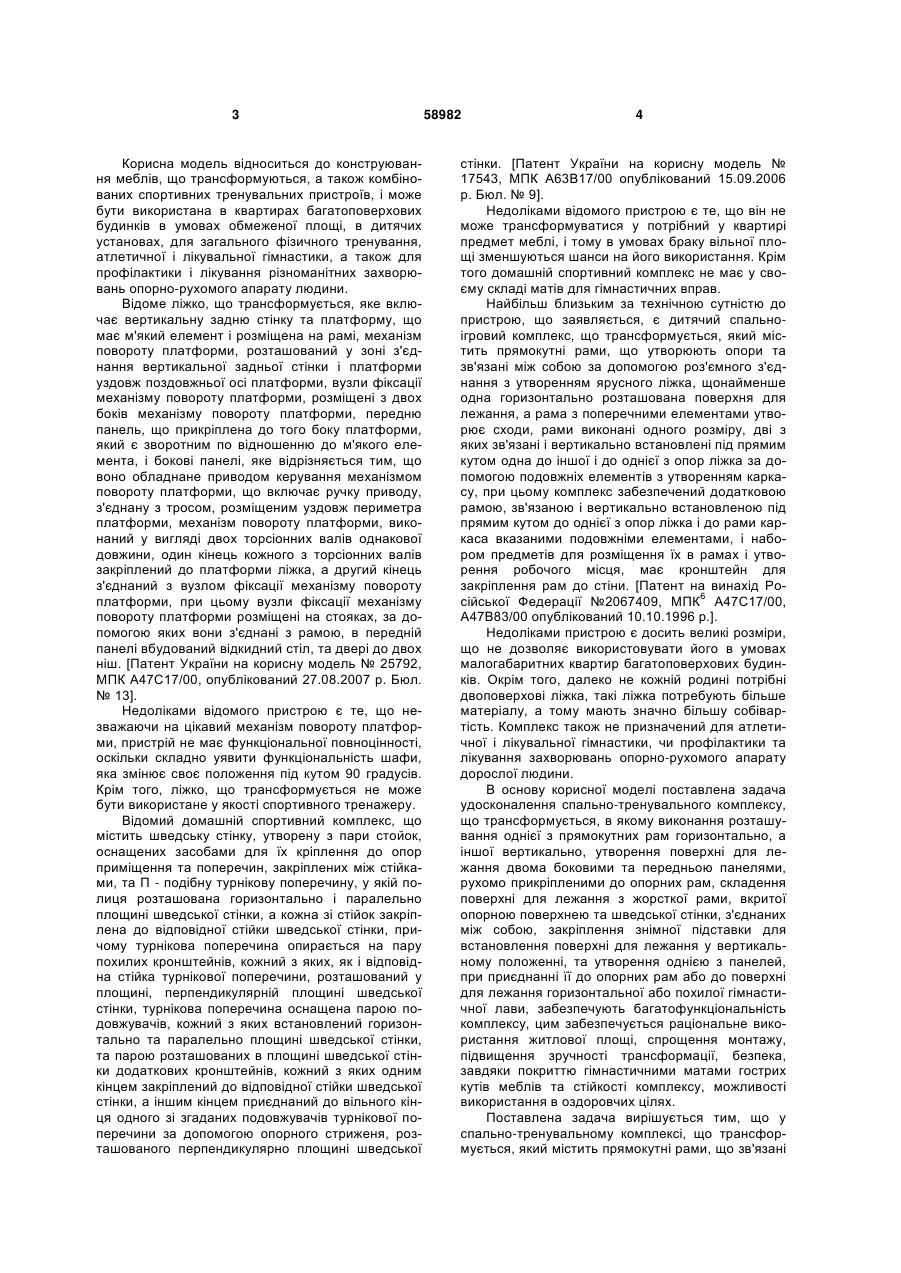

Спально-тренувальний комплекс, що трансформується

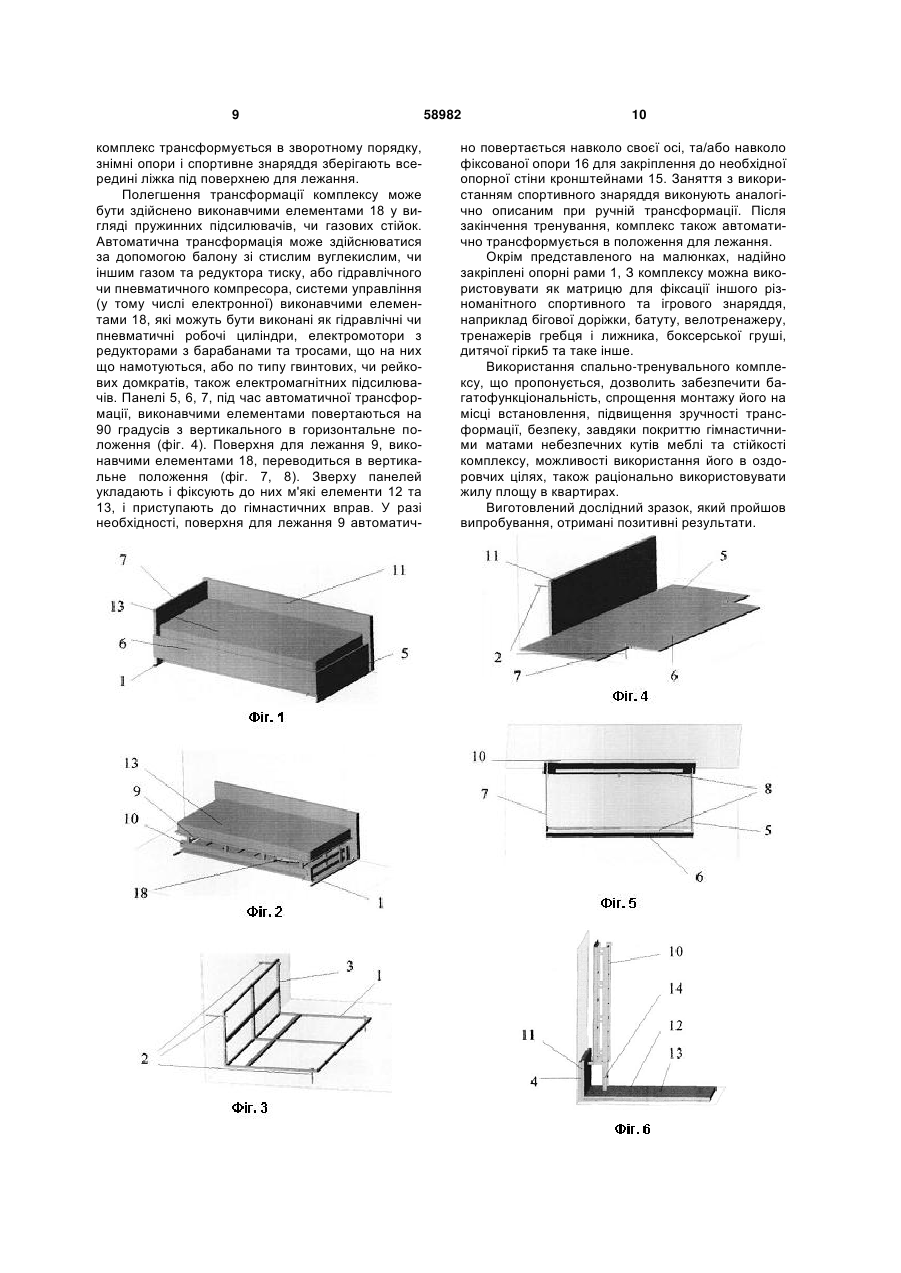

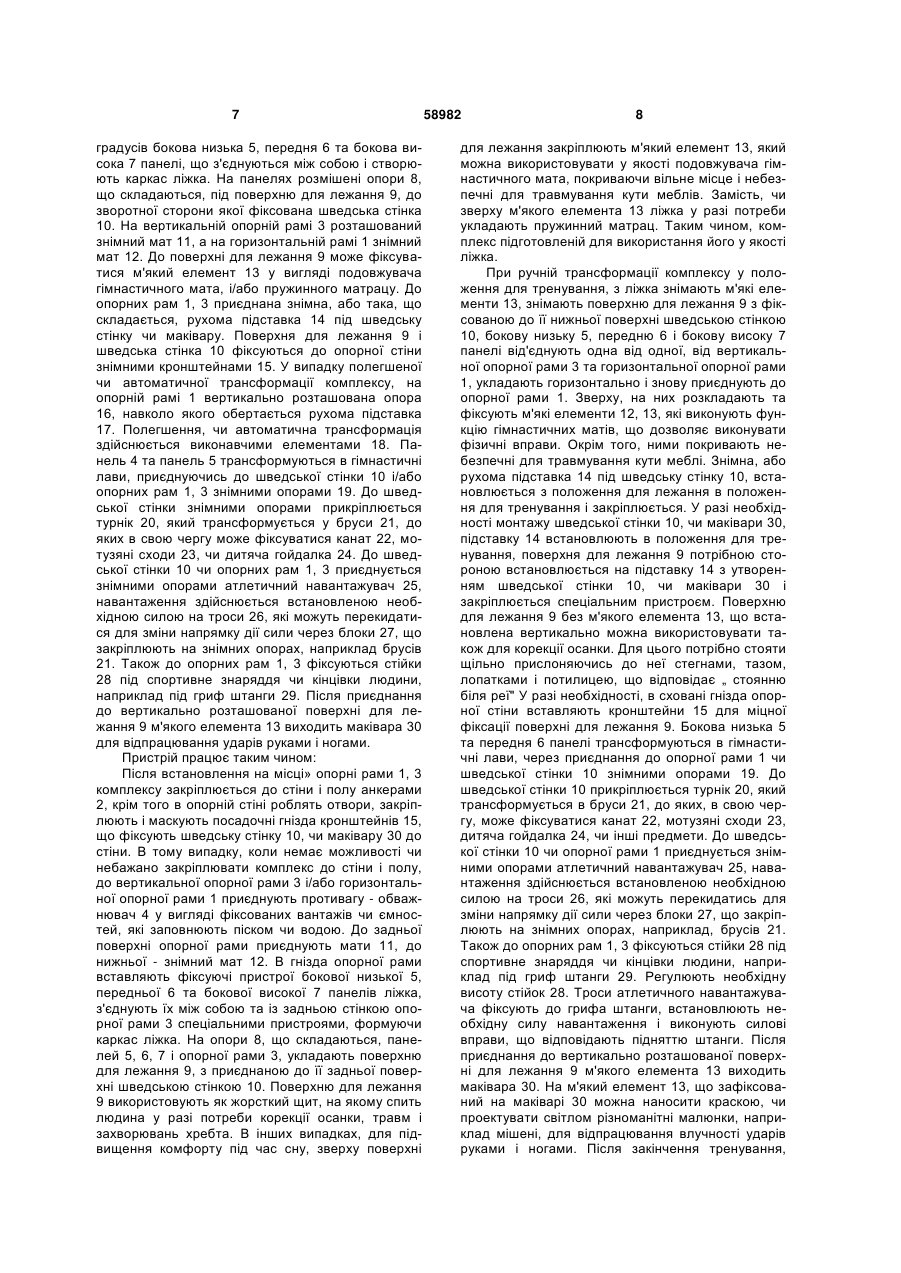

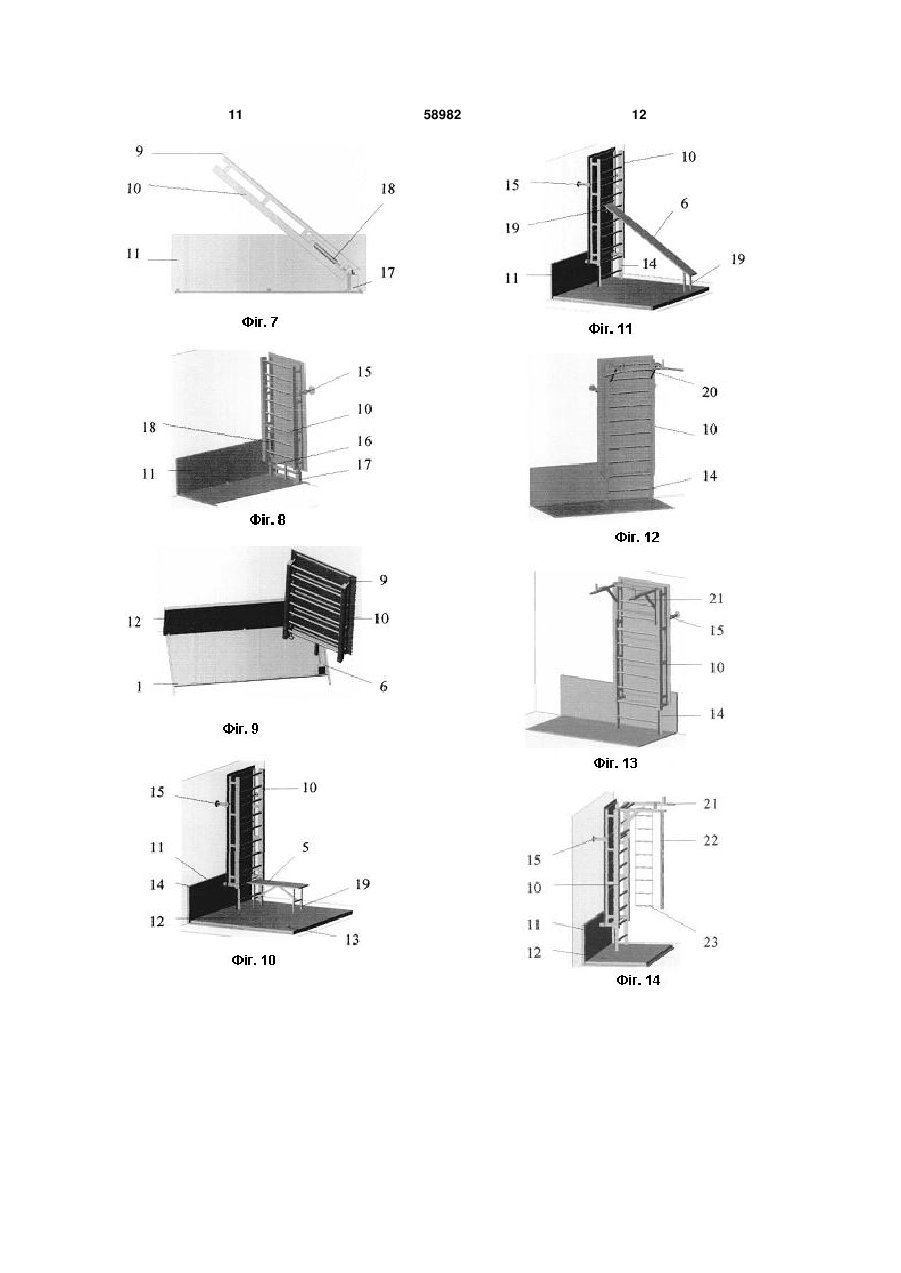

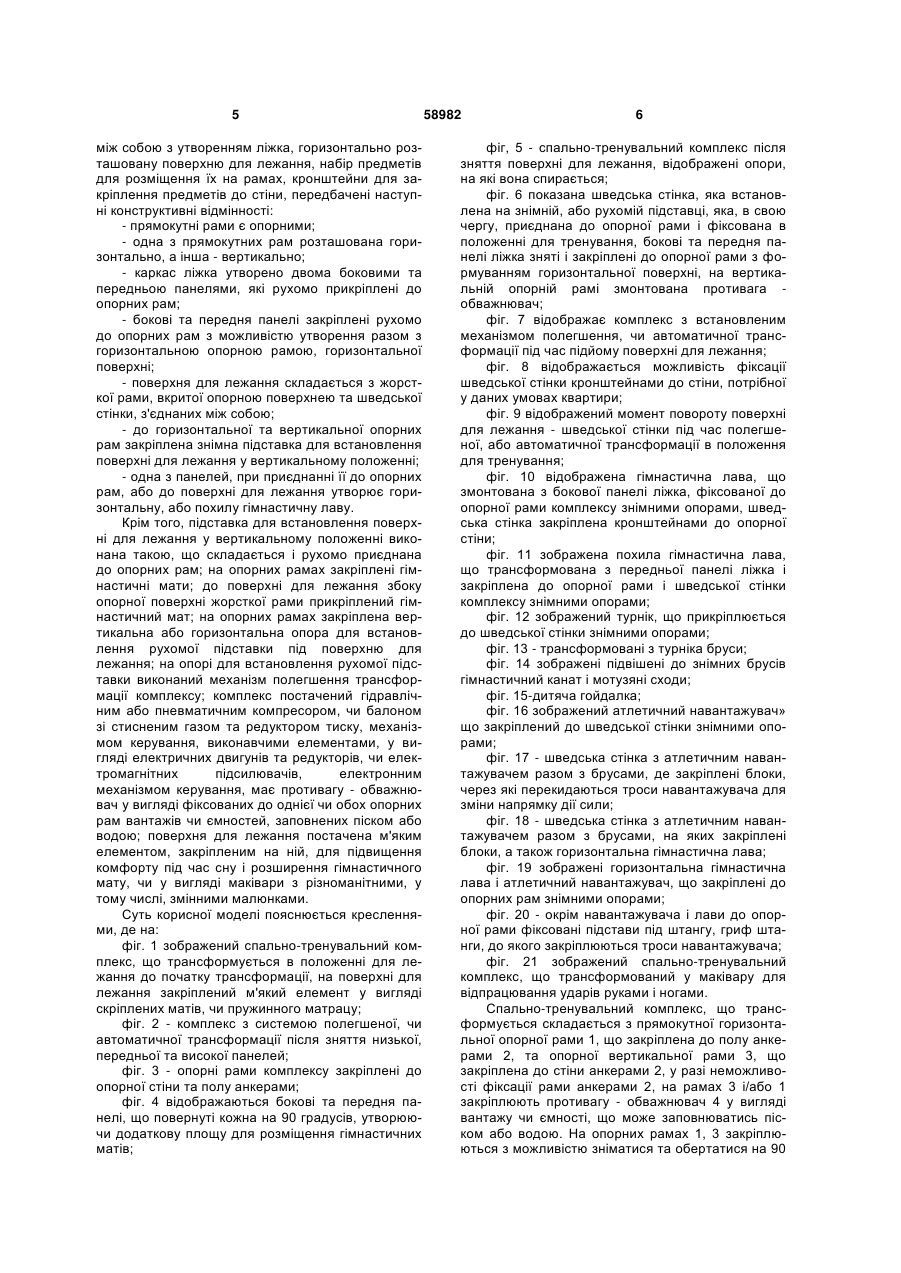

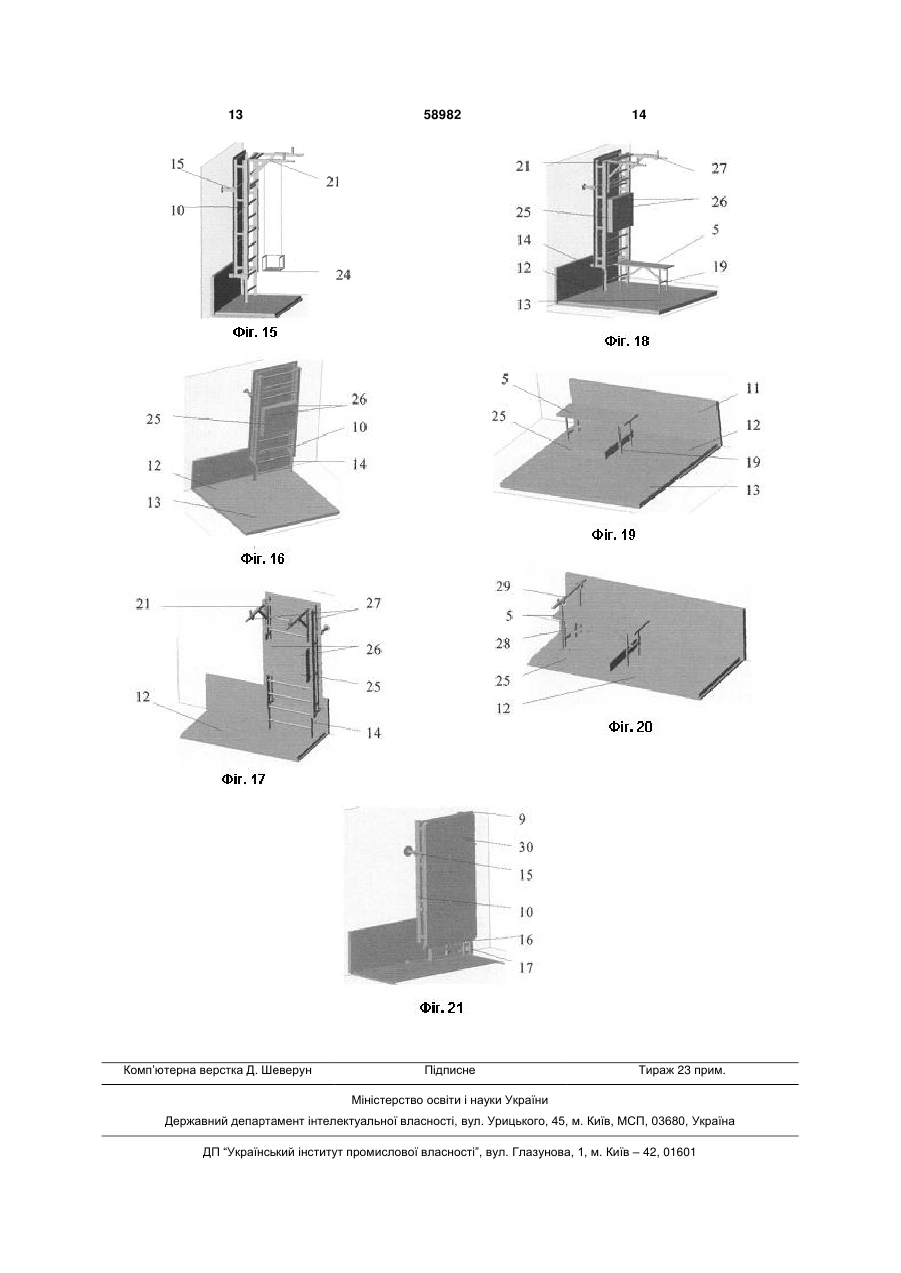

1. Спально-тренувальний комплекс, що трансформується, який містить прямокутні рами, які з'єднані між собою з утворенням ліжка, горизонтально розташовану поверхню для лежання, набір предметів для розміщення їх на рамах, кронштейни для закріплення предметів до стіни, який відрізняється тим, що прямокутні рами є опорними, одна з них розташована горизонтально, а інша вертикально, каркас ліжка утворений двома боковими та передньою панелями, які рухомо прикріплені до опорних рам з можливістю утворення, разом з горизонтальною опорною рамою, горизонтальної поверхні, при цьому поверхня для лежання складається з жорсткої рами, вкритої опорною поверхнею, та шведської стінки, з'єднаних між собою, а до опорних рам закріплена знімна підставка для встановлення поверхні для лежання у вертикальному положенні, а також утворена однією з панелей, при приєднанні її до опорних рам або поверхні для лежання, горизонтальна або похила гімнастична лава. 2. Спально-тренувальний комплекс, що трансформується, за п. 1, який відрізняється тим, що підставка для встановлення поверхні для лежання у вертикальному положенні виконана такою, що складається, і рухомо приєднана до опорних рам. 3. Спально-тренувальний комплекс, що трансформується, за п. 1, який відрізняється тим, що на опорних рамах закріплені гімнастичні мати. 2 (19) 1 3 Корисна модель відноситься до конструювання меблів, що трансформуються, а також комбінованих спортивних тренувальних пристроїв, і може бути використана в квартирах багатоповерхових будинків в умовах обмеженої площі, в дитячих установах, для загального фізичного тренування, атлетичної і лікувальної гімнастики, а також для профілактики і лікування різноманітних захворювань опорно-рухомого апарату людини. Відоме ліжко, що трансформується, яке включає вертикальну задню стінку та платформу, що має м'який елемент і розміщена на рамі, механізм повороту платформи, розташований у зоні з'єднання вертикальної задньої стінки і платформи уздовж поздовжньої осі платформи, вузли фіксації механізму повороту платформи, розміщені з двох боків механізму повороту платформи, передню панель, що прикріплена до того боку платформи, який є зворотним по відношенню до м'якого елемента, і бокові панелі, яке відрізняється тим, що воно обладнане приводом керування механізмом повороту платформи, що включає ручку приводу, з'єднану з тросом, розміщеним уздовж периметра платформи, механізм повороту платформи, виконаний у вигляді двох торсіонних валів однакової довжини, один кінець кожного з торсіонних валів закріплений до платформи ліжка, а другий кінець з'єднаний з вузлом фіксації механізму повороту платформи, при цьому вузли фіксації механізму повороту платформи розміщені на стояках, за допомогою яких вони з'єднані з рамою, в передній панелі вбудований відкидний стіл, та двері до двох ніш. [Патент України на корисну модель № 25792, МПК А47С17/00, опублікований 27.08.2007 р. Бюл. № 13]. Недоліками відомого пристрою є те, що незважаючи на цікавий механізм повороту платформи, пристрій не має функціональної повноцінності, оскільки складно уявити функціональність шафи, яка змінює своє положення під кутом 90 градусів. Крім того, ліжко, що трансформується не може бути використане у якості спортивного тренажеру. Відомий домашній спортивний комплекс, що містить шведську стінку, утворену з пари стойок, оснащених засобами для їх кріплення до опор приміщення та поперечин, закріплених між стійками, та П - подібну турнікову поперечину, у якій полиця розташована горизонтально і паралельно площині шведської стінки, а кожна зі стійок закріплена до відповідної стійки шведської стінки, причому турнікова поперечина опирається на пару похилих кронштейнів, кожний з яких, як і відповідна стійка турнікової поперечини, розташований у площині, перпендикулярній площині шведської стінки, турнікова поперечина оснащена парою подовжувачів, кожний з яких встановлений горизонтально та паралельно площині шведської стінки, та парою розташованих в площині шведської стінки додаткових кронштейнів, кожний з яких одним кінцем закріплений до відповідної стійки шведської стінки, а іншим кінцем приєднаний до вільного кінця одного зі згаданих подовжувачів турнікової поперечини за допомогою опорного стриженя, розташованого перпендикулярно площині шведської 58982 4 стінки. [Патент України на корисну модель № 17543, МПК А63В17/00 опублікований 15.09.2006 р. Бюл. № 9]. Недоліками відомого пристрою є те, що він не може трансформуватися у потрібний у квартирі предмет меблі, і тому в умовах браку вільної площі зменшуються шанси на його використання. Крім того домашній спортивний комплекс не має у своєму складі матів для гімнастичних вправ. Найбільш близьким за технічною сутністю до пристрою, що заявляється, є дитячий спальноігровий комплекс, що трансформується, який містить прямокутні рами, що утворюють опори та зв'язані між собою за допомогою роз'ємного з'єднання з утворенням ярусного ліжка, щонайменше одна горизонтально розташована поверхня для лежання, а рама з поперечними елементами утворює сходи, рами виконані одного розміру, дві з яких зв'язані і вертикально встановлені під прямим кутом одна до іншої і до однієї з опор ліжка за допомогою подовжніх елементів з утворенням каркасу, при цьому комплекс забезпечений додатковою рамою, зв'язаною і вертикально встановленою під прямим кутом до однієї з опор ліжка і до рами каркаса вказаними подовжніми елементами, і набором предметів для розміщення їх в рамах і утворення робочого місця, має кронштейн для закріплення рам до стіни. [Патент на винахід Російської Федерації №2067409, МПК6 А47С17/00, А47В83/00 опублікований 10.10.1996 p.]. Недоліками пристрою є досить великі розміри, що не дозволяє використовувати його в умовах малогабаритних квартир багатоповерхових будинків. Окрім того, далеко не кожній родині потрібні двоповерхові ліжка, такі ліжка потребують більше матеріалу, а тому мають значно більшу собівартість. Комплекс також не призначений для атлетичної і лікувальної гімнастики, чи профілактики та лікування захворювань опорно-рухомого апарату дорослої людини. В основу корисної моделі поставлена задача удосконалення спально-тренувального комплексу, що трансформується, в якому виконання розташування однієї з прямокутних рам горизонтально, а іншої вертикально, утворення поверхні для лежання двома боковими та передньою панелями, рухомо прикріпленими до опорних рам, складення поверхні для лежання з жорсткої рами, вкритої опорною поверхнею та шведської стінки, з'єднаних між собою, закріплення знімної підставки для встановлення поверхні для лежання у вертикальному положенні, та утворення однією з панелей, при приєднанні її до опорних рам або до поверхні для лежання горизонтальної або похилої гімнастичної лави, забезпечують багатофункціональність комплексу, цим забезпечується раціональне використання житлової площі, спрощення монтажу, підвищення зручності трансформації, безпека, завдяки покриттю гімнастичними матами гострих кутів меблів та стійкості комплексу, можливості використання в оздоровчих цілях. Поставлена задача вирішується тим, що у спально-тренувальному комплексі, що трансформується, який містить прямокутні рами, що зв'язані 5 між собою з утворенням ліжка, горизонтально розташовану поверхню для лежання, набір предметів для розміщення їх на рамах, кронштейни для закріплення предметів до стіни, передбачені наступні конструктивні відмінності: - прямокутні рами є опорними; - одна з прямокутних рам розташована горизонтально, а інша - вертикально; - каркас ліжка утворено двома боковими та передньою панелями, які рухомо прикріплені до опорних рам; - бокові та передня панелі закріплені рухомо до опорних рам з можливістю утворення разом з горизонтальною опорною рамою, горизонтальної поверхні; - поверхня для лежання складається з жорсткої рами, вкритої опорною поверхнею та шведської стінки, з'єднаних між собою; - до горизонтальної та вертикальної опорних рам закріплена знімна підставка для встановлення поверхні для лежання у вертикальному положенні; - одна з панелей, при приєднанні її до опорних рам, або до поверхні для лежання утворює горизонтальну, або похилу гімнастичну лаву. Крім того, підставка для встановлення поверхні для лежання у вертикальному положенні виконана такою, що складається і рухомо приєднана до опорних рам; на опорних рамах закріплені гімнастичні мати; до поверхні для лежання збоку опорної поверхні жорсткої рами прикріплений гімнастичний мат; на опорних рамах закріплена вертикальна або горизонтальна опора для встановлення рухомої підставки під поверхню для лежання; на опорі для встановлення рухомої підставки виконаний механізм полегшення трансформації комплексу; комплекс постачений гідравлічним або пневматичним компресором, чи балоном зі стисненим газом та редуктором тиску, механізмом керування, виконавчими елементами, у вигляді електричних двигунів та редукторів, чи електромагнітних підсилювачів, електронним механізмом керування, має противагу - обважнювач у вигляді фіксованих до однієї чи обох опорних рам вантажів чи ємностей, заповнених піском або водою; поверхня для лежання постачена м'яким елементом, закріпленим на ній, для підвищення комфорту під час сну і розширення гімнастичного мату, чи у вигляді маківари з різноманітними, у тому числі, змінними малюнками. Суть корисної моделі пояснюється кресленнями, де на: фіг. 1 зображений спально-тренувальний комплекс, що трансформується в положенні для лежання до початку трансформації, на поверхні для лежання закріплений м'який елемент у вигляді скріплених матів, чи пружинного матрацу; фіг. 2 - комплекс з системою полегшеної, чи автоматичної трансформації після зняття низької, передньої та високої панелей; фіг. 3 - опорні рами комплексу закріплені до опорної стіни та полу анкерами; фіг. 4 відображаються бокові та передня панелі, що повернуті кожна на 90 градусів, утворюючи додаткову площу для розміщення гімнастичних матів; 58982 6 фіг, 5 - спально-тренувальний комплекс після зняття поверхні для лежання, відображені опори, на які вона спирається; фіг. 6 показана шведська стінка, яка встановлена на знімній, або рухомій підставці, яка, в свою чергу, приєднана до опорної рами і фіксована в положенні для тренування, бокові та передня панелі ліжка зняті і закріплені до опорної рами з формуванням горизонтальної поверхні, на вертикальній опорній рамі змонтована противага обважнювач; фіг. 7 відображає комплекс з встановленим механізмом полегшення, чи автоматичної трансформації під час підйому поверхні для лежання; фіг. 8 відображається можливість фіксації шведської стінки кронштейнами до стіни, потрібної у даних умовах квартири; фіг. 9 відображений момент повороту поверхні для лежання - шведської стінки під час полегшеної, або автоматичної трансформації в положення для тренування; фіг. 10 відображена гімнастична лава, що змонтована з бокової панелі ліжка, фіксованої до опорної рами комплексу знімними опорами, шведська стінка закріплена кронштейнами до опорної стіни; фіг. 11 зображена похила гімнастична лава, що трансформована з передньої панелі ліжка і закріплена до опорної рами і шведської стінки комплексу знімними опорами; фіг. 12 зображений турнік, що прикріплюється до шведської стінки знімними опорами; фіг. 13 - трансформовані з турніка бруси; фіг. 14 зображені підвішені до знімних брусів гімнастичний канат і мотузяні сходи; фіг. 15-дитяча гойдалка; фіг. 16 зображений атлетичний навантажувач» що закріплений до шведської стінки знімними опорами; фіг. 17 - шведська стінка з атлетичним навантажувачем разом з брусами, де закріплені блоки, через які перекидаються троси навантажувача для зміни напрямку дії сили; фіг. 18 - шведська стінка з атлетичним навантажувачем разом з брусами, на яких закріплені блоки, а також горизонтальна гімнастична лава; фіг. 19 зображені горизонтальна гімнастична лава і атлетичний навантажувач, що закріплені до опорних рам знімними опорами; фіг. 20 - окрім навантажувача і лави до опорної рами фіксовані підстави під штангу, гриф штанги, до якого закріплюються троси навантажувача; фіг. 21 зображений спально-тренувальний комплекс, що трансформований у маківару для відпрацювання ударів руками і ногами. Спально-тренувальний комплекс, що трансформується складається з прямокутної горизонтальної опорної рами 1, що закріплена до полу анкерами 2, та опорної вертикальної рами 3, що закріплена до стіни анкерами 2, у разі неможливості фіксації рами анкерами 2, на рамах 3 і/або 1 закріплюють противагу - обважнювач 4 у вигляді вантажу чи ємності, що може заповнюватись піском або водою. На опорних рамах 1, 3 закріплюються з можливістю зніматися та обертатися на 90 7 градусів бокова низька 5, передня 6 та бокова висока 7 панелі, що з'єднуються між собою і створюють каркас ліжка. На панелях розмішені опори 8, що складаються, під поверхню для лежання 9, до зворотної сторони якої фіксована шведська стінка 10. На вертикальній опорній рамі 3 розташований знімний мат 11, а на горизонтальній рамі 1 знімний мат 12. До поверхні для лежання 9 може фіксуватися м'який елемент 13 у вигляді подовжувача гімнастичного мата, і/або пружинного матрацу. До опорних рам 1, 3 приєднана знімна, або така, що складається, рухома підставка 14 під шведську стінку чи маківару. Поверхня для лежання 9 і шведська стінка 10 фіксуються до опорної стіни знімними кронштейнами 15. У випадку полегшеної чи автоматичної трансформації комплексу, на опорній рамі 1 вертикально розташована опора 16, навколо якого обертається рухома підставка 17. Полегшення, чи автоматична трансформація здійснюється виконавчими елементами 18. Панель 4 та панель 5 трансформуються в гімнастичні лави, приєднуючись до шведської стінки 10 і/або опорних рам 1, 3 знімними опорами 19. До шведської стінки знімними опорами прикріплюється турнік 20, який трансформується у бруси 21, до яких в свою чергу може фіксуватися канат 22, мотузяні сходи 23, чи дитяча гойдалка 24. До шведської стінки 10 чи опорних рам 1, 3 приєднується знімними опорами атлетичний навантажувач 25, навантаження здійснюється встановленою необхідною силою на троси 26, які можуть перекидатися для зміни напрямку дії сили через блоки 27, що закріплюють на знімних опорах, наприклад брусів 21. Також до опорних рам 1, 3 фіксуються стійки 28 під спортивне знаряддя чи кінцівки людини, наприклад під гриф штанги 29. Після приєднання до вертикально розташованої поверхні для лежання 9 м'якого елемента 13 виходить маківара 30 для відпрацювання ударів руками і ногами. Пристрій працює таким чином: Після встановлення на місці» опорні рами 1, 3 комплексу закріплюється до стіни і полу анкерами 2, крім того в опорній стіні роблять отвори, закріплюють і маскують посадочні гнізда кронштейнів 15, що фіксують шведську стінку 10, чи маківару 30 до стіни. В тому випадку, коли немає можливості чи небажано закріплювати комплекс до стіни і полу, до вертикальної опорної рами 3 і/або горизонтальної опорної рами 1 приєднують противагу - обважнювач 4 у вигляді фіксованих вантажів чи ємностей, які заповнюють піском чи водою. До задньої поверхні опорної рами приєднують мати 11, до нижньої - знімний мат 12. В гнізда опорної рами вставляють фіксуючі пристрої бокової низької 5, передньої 6 та бокової високої 7 панелів ліжка, з'єднують їх між собою та із задньою стінкою опорної рами 3 спеціальними пристроями, формуючи каркас ліжка. На опори 8, що складаються, панелей 5, 6, 7 і опорної рами 3, укладають поверхню для лежання 9, з приєднаною до її задньої поверхні шведською стінкою 10. Поверхню для лежання 9 використовують як жорсткий щит, на якому спить людина у разі потреби корекції осанки, травм і захворювань хребта. В інших випадках, для підвищення комфорту під час сну, зверху поверхні 58982 8 для лежання закріплюють м'який елемент 13, який можна використовувати у якості подовжувача гімнастичного мата, покриваючи вільне місце і небезпечні для травмування кути меблів. Замість, чи зверху м'якого елемента 13 ліжка у разі потреби укладають пружинний матрац. Таким чином, комплекс підготовленій для використання його у якості ліжка. При ручній трансформації комплексу у положення для тренування, з ліжка знімають м'які елементи 13, знімають поверхню для лежання 9 з фіксованою до її нижньої поверхні шведською стінкою 10, бокову низьку 5, передню 6 і бокову високу 7 панелі від'єднують одна від одної, від вертикальної опорної рами 3 та горизонтальної опорної рами 1, укладають горизонтально і знову приєднують до опорної рами 1. Зверху, на них розкладають та фіксують м'які елементи 12, 13, які виконують функцію гімнастичних матів, що дозволяє виконувати фізичні вправи. Окрім того, ними покривають небезпечні для травмування кути меблі. Знімна, або рухома підставка 14 під шведську стінку 10, встановлюється з положення для лежання в положення для тренування і закріплюється. У разі необхідності монтажу шведської стінки 10, чи маківари 30, підставку 14 встановлюють в положення для тренування, поверхня для лежання 9 потрібною стороною встановлюється на підставку 14 з утворенням шведської стінки 10, чи маківари 30 і закріплюється спеціальним пристроєм. Поверхню для лежання 9 без м'якого елемента 13, що встановлена вертикально можна використовувати також для корекції осанки. Для цього потрібно стояти щільно прислоняючись до неї стегнами, тазом, лопатками і потилицею, що відповідає „ стоянню біля реї" У разі необхідності, в сховані гнізда опорної стіни вставляють кронштейни 15 для міцної фіксації поверхні для лежання 9. Бокова низька 5 та передня 6 панелі трансформуються в гімнастичні лави, через приєднання до опорної рами 1 чи шведської стінки 10 знімними опорами 19. До шведської стінки 10 прикріплюється турнік 20, який трансформується в бруси 21, до яких, в свою чергу, може фіксуватися канат 22, мотузяні сходи 23, дитяча гойдалка 24, чи інші предмети. До шведської стінки 10 чи опорної рами 1 приєднується знімними опорами атлетичний навантажувач 25, навантаження здійснюється встановленою необхідною силою на троси 26, які можуть перекидатись для зміни напрямку дії сили через блоки 27, що закріплюють на знімних опорах, наприклад, брусів 21. Також до опорних рам 1, 3 фіксуються стійки 28 під спортивне знаряддя чи кінцівки людини, наприклад під гриф штанги 29. Регулюють необхідну висоту стійок 28. Троси атлетичного навантажувача фіксують до грифа штанги, встановлюють необхідну силу навантаження і виконують силові вправи, що відповідають підняттю штанги. Після приєднання до вертикально розташованої поверхні для лежання 9 м'якого елемента 13 виходить маківара 30. На м'який елемент 13, що зафіксований на маківарі 30 можна наносити краскою, чи проектувати світлом різноманітні малюнки, наприклад мішені, для відпрацювання влучності ударів руками і ногами. Після закінчення тренування, 9 комплекс трансформується в зворотному порядку, знімні опори і спортивне знаряддя зберігають всередині ліжка під поверхнею для лежання. Полегшення трансформації комплексу може бути здійснено виконавчими елементами 18 у вигляді пружинних підсилювачів, чи газових стійок. Автоматична трансформація може здійснюватися за допомогою балону зі стислим вуглекислим, чи іншим газом та редуктора тиску, або гідравлічного чи пневматичного компресора, системи управління (у тому числі електронної) виконавчими елементами 18, які можуть бути виконані як гідравлічні чи пневматичні робочі циліндри, електромотори з редукторами з барабанами та тросами, що на них що намотуються, або по типу гвинтових, чи рейкових домкратів, також електромагнітних підсилювачів. Панелі 5, 6, 7, під час автоматичної трансформації, виконавчими елементами повертаються на 90 градусів з вертикального в горизонтальне положення (фіг. 4). Поверхня для лежання 9, виконавчими елементами 18, переводиться в вертикальне положення (фіг. 7, 8). Зверху панелей укладають і фіксують до них м'які елементи 12 та 13, і приступають до гімнастичних вправ. У разі необхідності, поверхня для лежання 9 автоматич 58982 10 но повертається навколо своєї осі, та/або навколо фіксованої опори 16 для закріплення до необхідної опорної стіни кронштейнами 15. Заняття з використанням спортивного знаряддя виконують аналогічно описаним при ручній трансформації. Після закінчення тренування, комплекс також автоматично трансформується в положення для лежання. Окрім представленого на малюнках, надійно закріплені опорні рами 1, З комплексу можна використовувати як матрицю для фіксації іншого різноманітного спортивного та ігрового знаряддя, наприклад бігової доріжки, батуту, велотренажеру, тренажерів гребця і лижника, боксерської груші, дитячої гірки5 та таке інше. Використання спально-тренувального комплексу, що пропонується, дозволить забезпечити багатофункціональність, спрощення монтажу його на місці встановлення, підвищення зручності трансформації, безпеку, завдяки покриттю гімнастичними матами небезпечних кутів меблі та стійкості комплексу, можливості використання його в оздоровчих цілях, також раціонально використовувати жилу площу в квартирах. Виготовлений дослідний зразок, який пройшов випробування, отримані позитивні результати. 11 58982 12 13 Комп’ютерна верстка Д. Шеверун 58982 Підписне 14 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
