Тренажер для сидячої роботи

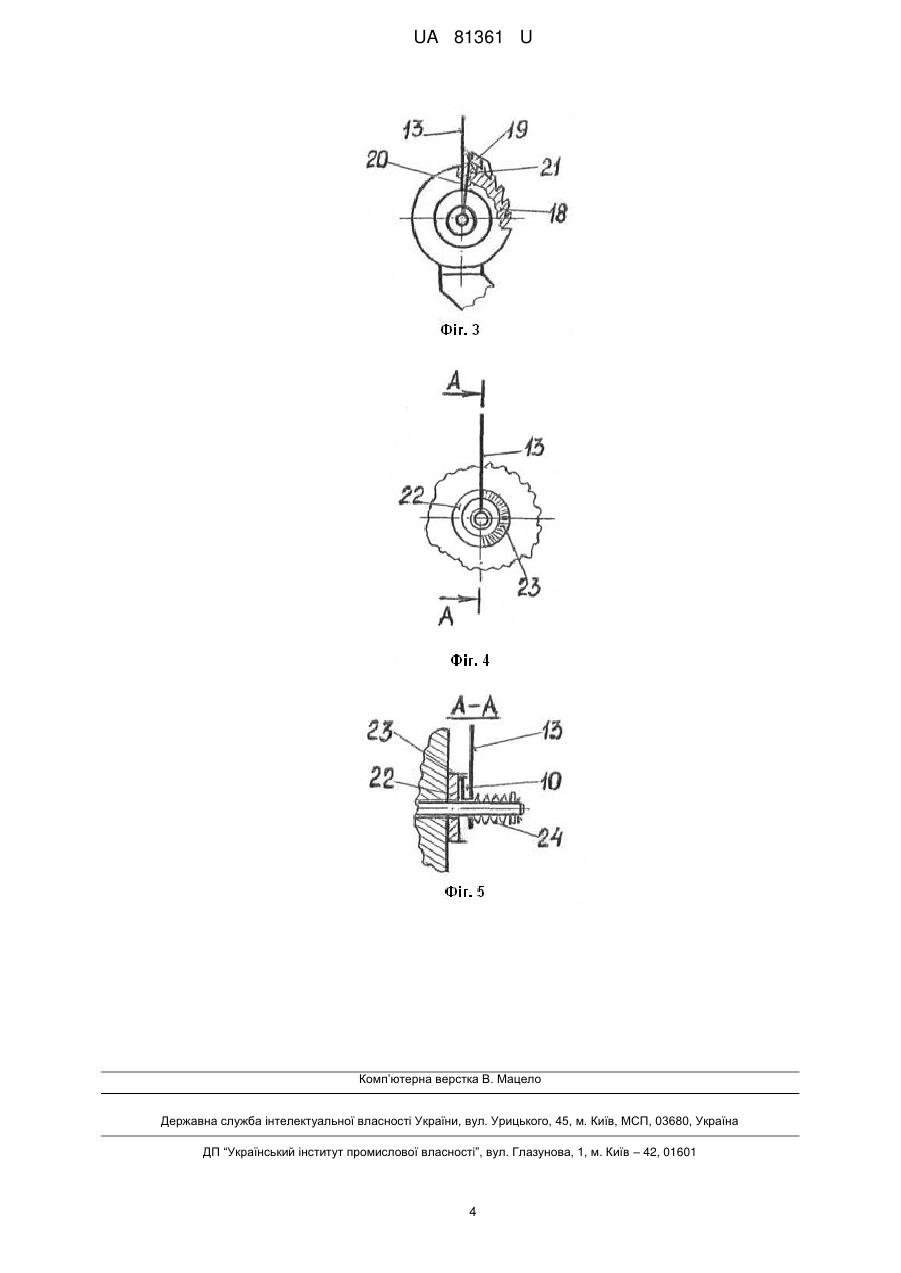

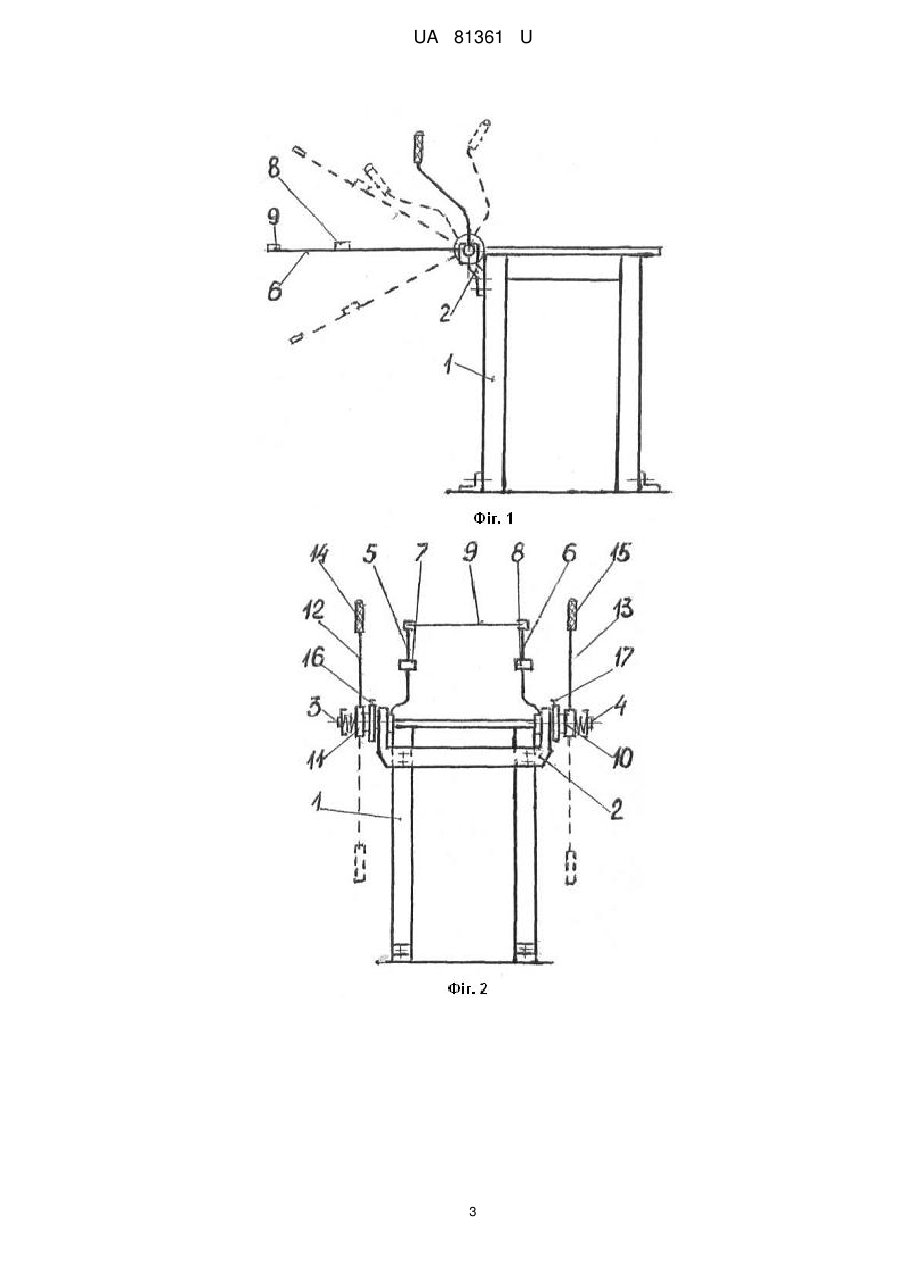

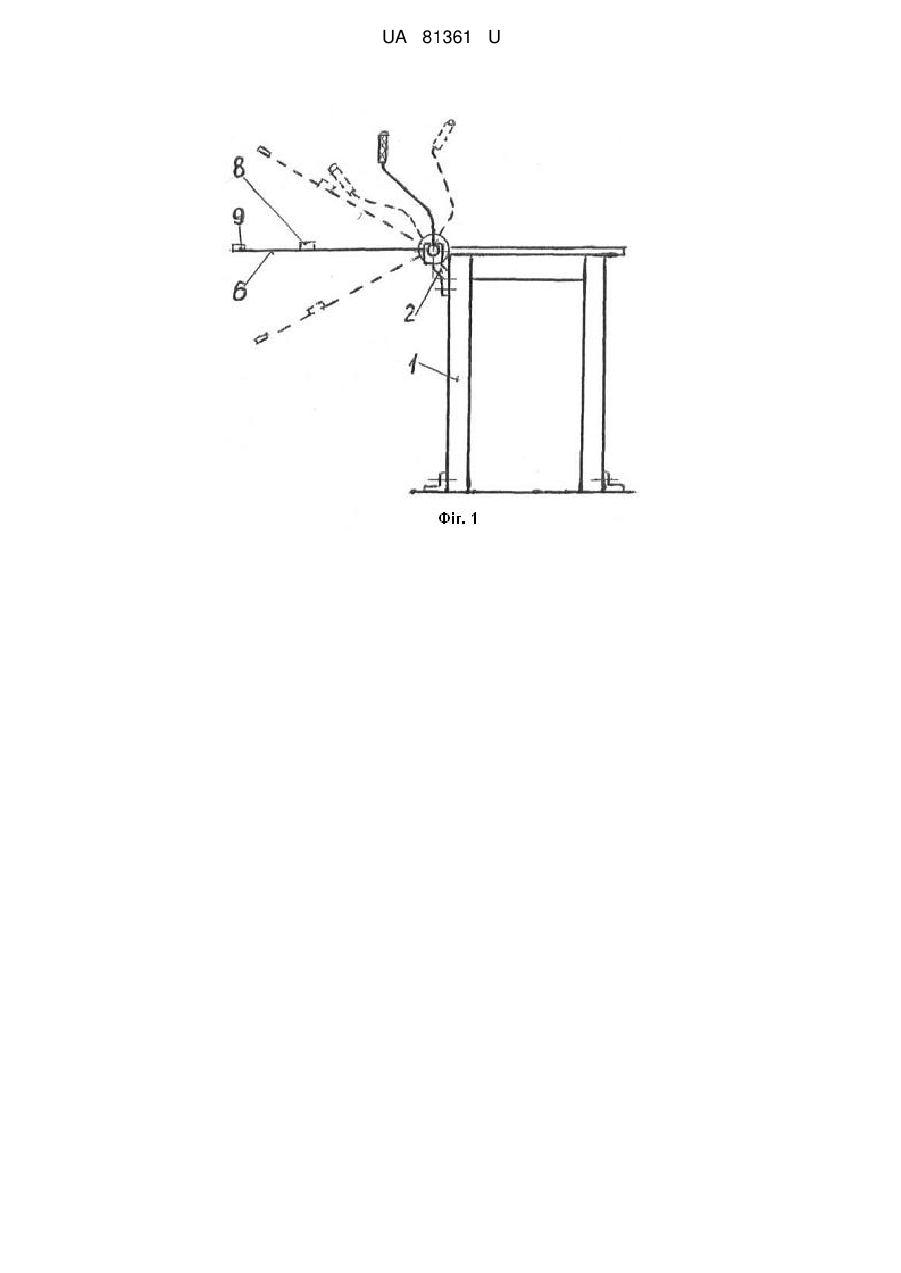

Реферат: Тренажер для сидячої роботи містить стілець. Додатково приєднана рама, з розміщеними на ній, по обидва боки стільця, валами із жорстко закріпленими на них одними кінцями підтримачами ніг з їх кріпленням, протилежні кінці яких між собою вільні, з можливістю з'єднання-роз'єднання, перемичкою, а також жорстко закріплені приводні важелі із заскочками і рукоятками, і фіксатори підтримачів і приводних важелів. Фіксатори підтримачів виконані у вигляді храпового колеса, взаємодіючого із защіпкою, шарнірно зв'язаною одним кінцем з коромислом, другим кінцем з'єднаним з валом 4, а середньою частиною через пружину - із защіпкою, а фіксатори приводних важелів - у вигляді з'єднаної із храповим колесом втулки з периферійними, радіальними, розміщеними через 10° кута повороту по дузі 180°, пазами з можливістю заходити в них заскочкам приводних важелів. UA 81361 U (12) UA 81361 U UA 81361 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичних технічних засобів, зокрема до профілактичних, і може бути використана для реабілітації та профілактики при виконанні сидячої роботи. Із літературних джерел не відомі технічні рішення з можливим їх використанням для цього на робочих місцях, що є основною причиною частих профзахворювань, пов'язаних з тимчасовою або повною втратою працездатності. Отже, відсутність практично зручних тренажерів, які можна було б використовувати безпосередньо при виконанні сидячих робіт, є причиною профзахворювань, тривалого лікування і реабілітації хворих. В основу корисної моделі поставлена задача зменшення профзахворювань, швидкого виліковування і реабілітації хворих, а також розширення області застосування, пропонується тренажер для сидячої роботи, суттєві ознаки якого полягають в тому, що запропонований тренажер органічно входить в конструкцію стільця з можливим безпосереднім використанням його на робочому місці. Поставлена задача вирішується тим, що до стільця додатково приєднується рама, з розміщеними на ній, по обидва його боки, валами із жорстко закріпленими на них одними кінцями підтримачами ніг із їх кріпленням, протилежні кінці підтримачів між собою зв'язані з можливістю зручного з'єднання-роз'єднання, перемичкою. На валах також жорстко закріплені для ручного привода підтримачів важелі із заскочками і рукоятками. Крім цього, на валах закріплені фіксатори підтримачів і приводних важелів. Фіксатори кожного з підтримачів ніг виконані у вигляді храпового колеса, взаємодіючого із защіпкою, шарнірно зв'язаною одним кінцем з коромислом, другим кінцем з'єднаним з валом, а середньою частиною через пружину із защіпкою. Фіксатори кожного з приводних важелів виконані у вигляді з'єднаної із храповим колесом втулки з периферійними, радіальними, розміщеними через 10° кута повороту по дузі 180°, пазами з можливістю заходження в них заскочок приводних важелів. При такому технічному рішенні, в результаті ручного періодичного коливання рукояток приводних важелів, по черзі будуть на певний кут від горизонтального положення повертатися втулки, храпові колеса з валами і підтримачами, піднімаючи-опускаючи ноги, забезпечуючи цим необхідне навантаження на організм. Настроюванням фіксатора приводних важелів на певний кут входження їх заскочок в пази втулок можна змінювати відхилення нахилу ніг до будь-якої необхідної величини і відповідно зусилля ручного навантаження на приводних валах. Періодичне використання тренажера на робочому місці покращить функціонування організму, сприятиме запобіганню профзахворюванням, а також швидкому виліковуванню і реабілітації хворих. Таким чином, сукупність суттєвих ознак запропонованого тренажера є достатньою для досягнення технічного результату, що забезпечується шляхом покращення функціонування організму і розширення області його застосування. Суть корисної моделі пояснює креслення. на фіг. 1 показаний загальний вид тренажера спереду; на фіг. 2 - загальний вид тренажера збоку з піднятими тримачами; на фіг. 3 - вид фіксатора підтримачів; на фіг. 4 - вид фіксатора приводного важеля; на фіг. 5 - вид фіксатора приводного важеля в розрізі А-А. Запропонований тренажер містить переносний стілець 1, до верхньої частини якого приєднана рама 2. На рамі 2 з можливістю обертатися установлені вали 3,4, до яких одними кінцями жорстко приєднані підтримачі 5,6 з кріпленнями 7,8 для ніг, а протилежні кінці між собою зв'язані перемичкою 9 для їх зручного з'єднання і роз'єднання, а також шарнірно установлені із заскочками 10,11 важелі 12,13 ручного привода підтримачів ніг з рукоятками 14,15. Між підтримачами 5,6 і важелями 12,13 на валах 3,4 жорстко закріплені фіксатори 16,17. Фіксатори 16,17 виконані у вигляді храпового колеса 18, защіпки 19, коромисла 20 і пружини 21, причому храпове колесо 18 взаємодіє із защіпкою 19, шарнірно зв'язаною одним кінцем з коромислом 20, другим кінцем з'єднаним з валом 4, а середньою частиною через пружину 21-із защіпкою 19. Коромисло 20 може вільно обертатися за годинниковою стрілкою і не може обертатися, при взаємодії колеса 18 із защіпкою 19, в протилежному напрямку. Для обертання колеса 18 в протилежному напрямку, необхідному в процесі роботи, защіпка 19 звільняється від пружини 21 і, поворотом проти годинникової стрілки, установлюється в неробоче положення. Із храповим колесом 18 жорстко зв'язана втулка 22 фіксатора приводного важеля, з периферійними радіальними на торці і розміщеними через 10° кута повороту по дузі 180°, пазами 23, з можливістю входити в них заскочки 10 важеля 12 при з'єднані їх під дією пружини 24 з валом 3 і виходу з них при розміщенні важеля 12 в неробочому вертикальному положенні. Запропонований тренажер працює наступним чином. 1 UA 81361 U 5 10 15 20 25 30 35 40 На тренажері можна створювати навантаження окремо на ліву і праву руку і ногу, а також на них одночасно. Для роботи тренажера в першому випадку передусім необхідно, залежно від кута підйому ноги, заскочку 11 важеля 13 установити у відповідний паз 23 втулки 22, вивести із зачеплення з колесом 18 защіпку 19 і від'єднати перемичку 9 від підтримача 6. Далі прямим і зворотним переміщенням важеля 13, в межах його вільного ходу, піднімати-опускати підтримач 5 із приєднаною до нього кріпленням 7 лівою ногою. Для роботи тренажера у другому випадку необхідно в описаній послідовності виконати операції настройки правої сторони і в оберненій послідовності - лівої сторони, а рукоятку 15 перевести у неробоче вертикальне положення. При цьому піднімання-опускання правої ноги буде здійснюватися від прямого і зворотного переміщення правою рукою важеля 12. У випадку одночасного або по черзі навантаження лівої і правої ноги важелі 12,13 необхідно переміщати в прямому і зворотному напрямку лівою і правою рукою. В усіх випадках роботи тренажера навантаження змінюється, залежно від кутів підйому підтримачів ніг, настройкою кутів входження важелів 12,13 в пази 23 втулки 22. Тривале утримання підтримачів 5,6 в необхідному положенні забезпечується защіпками фіксаторів 16,17 при взаємодії їх з храповими колесами. Тривалість, інтенсивність і величина навантаження визначається характером сидячої роботи, а також реабілітаційними і профілактичними режимами. Застосування запропонованого тренажера дасть можливість: - безпосередньо в процесі роботи і на робочому місці виконувати різні за величиною навантаження реабілітаційні і профілактичні вправи і за рахунок такого поєднання зекономити час і підвищити продуктивність праці; - запобігти профзахворюванням і тим самим зменшити витрату коштів як на лікування, так і тимчасову втрату працездатності; - прискорювати вилікувальний і реабілітаційний процеси; - створювати певні зручності і підвищити працездатність; - не впливати на екологію та охорону праці в зоні робочого місця; - розширити область застосування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Тренажер для сидячої роботи, що містить стілець, який відрізняється тим, що до нього додатково приєднані рама з розміщеними на ній, по обидва боки стільця, валами із жорстко закріпленими на них одними кінцями підтримачами ніг з їх кріпленням, протилежні кінці яких між собою вільні, з можливістю з'єднання-роз'єднання, перемичкою, а також жорстко закріплені приводні важелі із заскочками і рукоятками, і фіксатори підтримачів і приводних важелів, причому фіксатори підтримачів виконані у вигляді храпового колеса, взаємодіючого із защіпкою, шарнірно зв'язаною одним кінцем з коромислом, другим кінцем з'єднаним з валом 4, а середньою частиною через пружину - із защіпкою, а фіксатори приводних важелів - у вигляді з'єднаної із храповим колесом втулки з периферійними, радіальними, розміщеними через 10° кута повороту по дузі 180°, пазами з можливістю заходити в них заскочкам приводних важелів. 2 UA 81361 U 3 UA 81361 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
