Формула / Реферат

/21/ 2000020755

/54/ /57/

Дата прийняття

Рішення

23 квітня 2001р.

           Тренажер, що має основу ,яка несе  стійку, на котрій встановлено засіб для розміщення пацієнта і рухомо встановлений на ньому пояс, який відрізняється тим, що стійка виконана телескопічною з можливістю прокручування, нахилу і фіксації її частин відносно основи і відносно одна одної, а засіб для розміщення пацієнта виконано у вигляді вилки з горизонтально закріпленим на ній опірним напівкільцем, в якоьну рухомо встановлено пояс, коткий має жорстку поверхню, виконаний з можливістю відкріпдення від опірного напівкільця вилки і забезпечений перехресно взаємно протилежно розміщеними на вилці і її опірному напівкільці телескопічними знімними штангами, що несуть знімні навантажувачі у вигляді дисків.

Текст

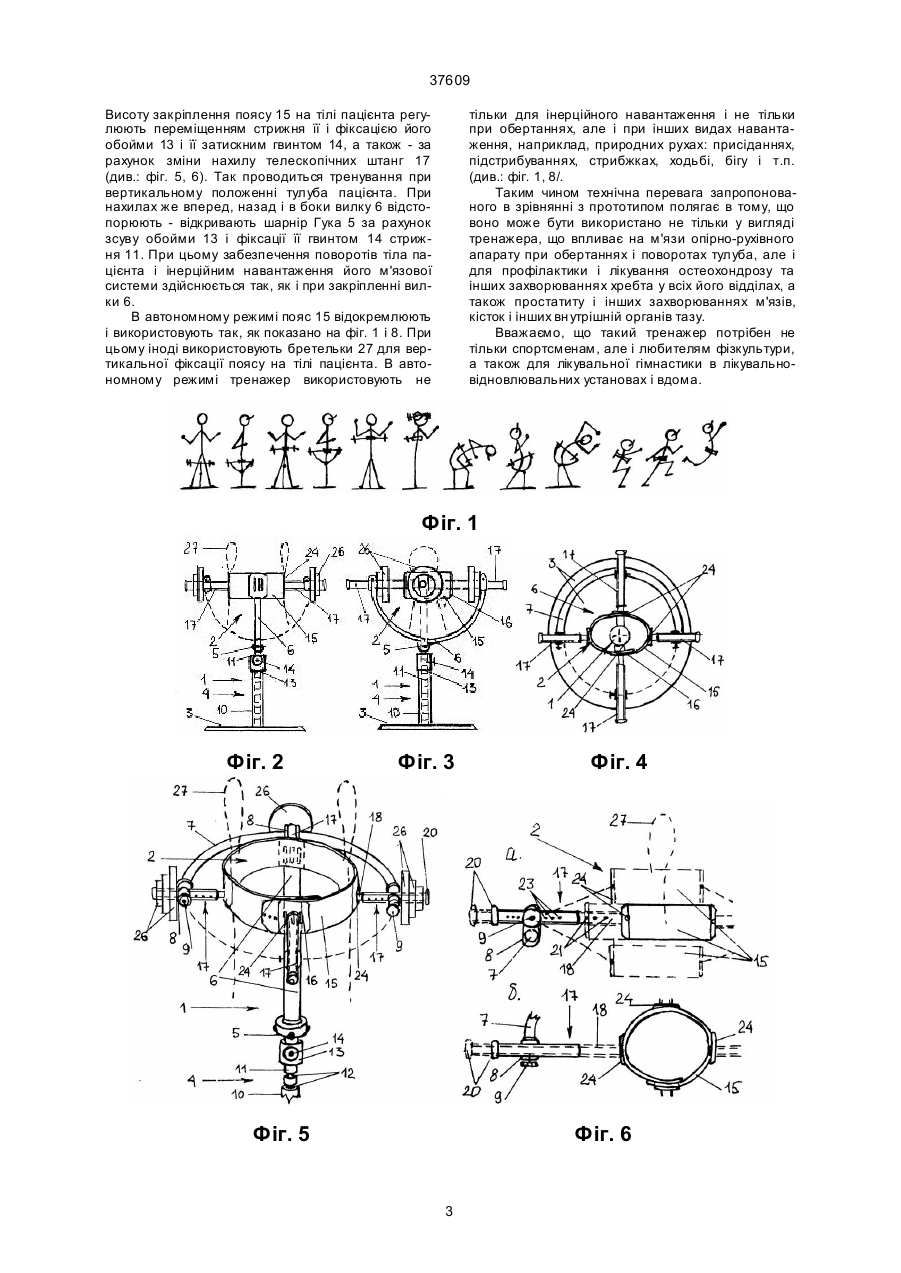

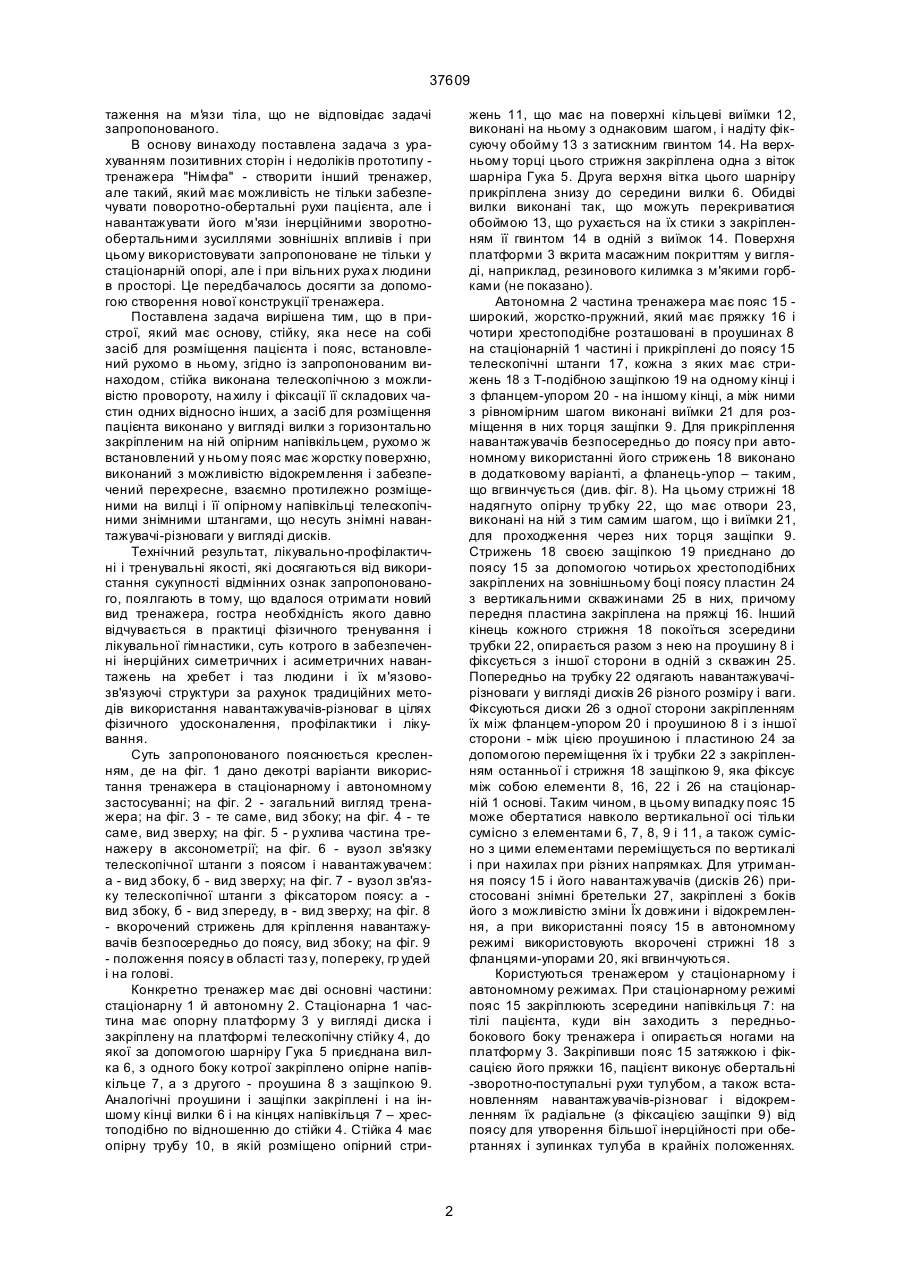

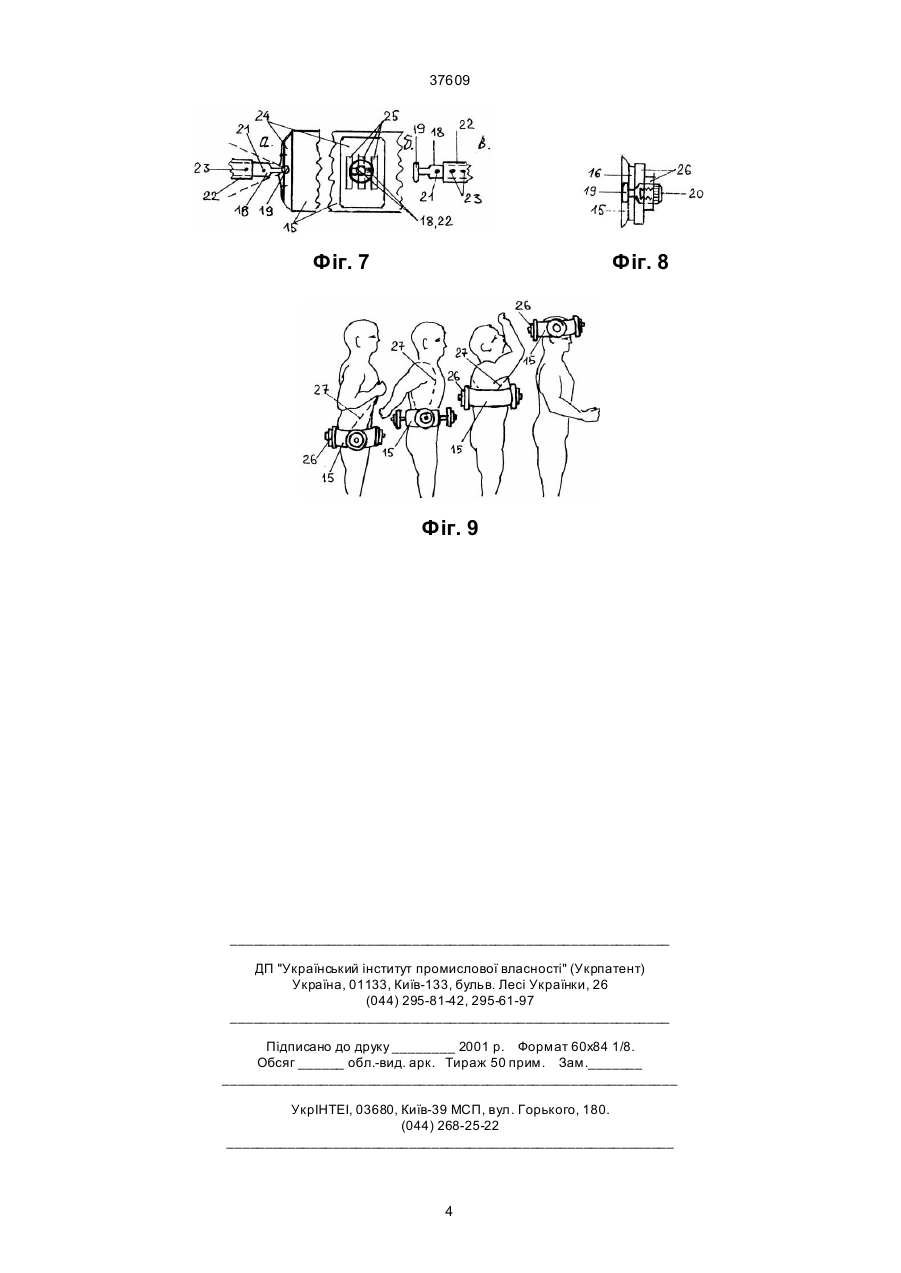

Тренажер, що має основу, яка несе стійку, на котрій встановлено засіб для розміщення пацієнта і рухомо встановленні на ньому пояс, який відріз 37609 таження на м'язи тіла, що не відповідає задачі запропонованого. В основу винаходу поставлена задача з урахуванням позитивних сторін і недоліків прототипу тренажера "Німфа" - створити інший тренажер, але такий, який має можливість не тільки забезпечувати поворотно-обертальні рухи пацієнта, але і навантажувати його м'язи інерційними зворотнообертальними зусиллями зовнішніх впливів і при цьому використовувати запропоноване не тільки у стаціонарній опорі, але і при вільних руха х людини в просторі. Це передбачалось досягти за допомогою створення нової конструкції тренажера. Поставлена задача вирішена тим, що в пристрої, який має основу, стійку, яка несе на собі засіб для розміщення пацієнта і пояс, встановлений рухомо в ньому, згідно із запропонованим винаходом, стійка виконана телескопічною з можливістю провороту, на хилу і фіксації її складових частин одних відносно інших, а засіб для розміщення пацієнта виконано у вигляді вилки з горизонтально закріпленим на ній опірним напівкільцем, рухомо ж встановлений у ньому пояс має жорстку поверхню, виконаний з можливістю відокремлення і забезпечений перехресне, взаємно протилежно розміщеними на вилці і її опірному напівкільці телескопічними знімними штангами, що несуть знімні навантажувачі-різноваги у вигляді дисків. Технічний результат, лікувально-профілактичні і тренувальні якості, які досягаються від використання сукупності відмінних ознак запропонованого, поялгають в тому, що вдалося отримати новий вид тренажера, гостра необхідність якого давно відчувається в практиці фізичного тренування і лікувальної гімнастики, суть котрого в забезпеченні інерційних симетричних і асиметричних навантажень на хребет і таз людини і їх м'язовозв'язуючі структури за рахунок традиційних методів використання навантажувачів-різноваг в цілях фізичного удосконалення, профілактики і лікування. Суть запропонованого пояснюється кресленням, де на фіг. 1 дано декотрі варіанти використання тренажера в стаціонарному і автономному застосуванні; на фіг. 2 - загальний вигляд тренажера; на фіг. 3 - те саме, вид збоку; на фіг. 4 - те саме, вид зверху; на фіг. 5 - р ухлива частина тренажеру в аксонометрії; на фіг. 6 - вузол зв'язку телескопічної штанги з поясом і навантажувачем: а - вид збоку, б - вид зверху; на фіг. 7 - вузол зв'язку телескопічної штанги з фіксатором поясу: а вид збоку, б - вид зпереду, в - вид зверху; на фіг. 8 - вкорочений стрижень для кріплення навантажувачів безпосередньо до поясу, вид збоку; на фіг. 9 - положення поясу в області таз у, попереку, гр удей і на голові. Конкретно тренажер має дві основні частини: стаціонарну 1 й автономну 2. Стаціонарна 1 частина має опорну платформу 3 у вигляді диска і закріплену на платформі телескопічну стійку 4, до якої за допомогою шарніру Гука 5 приєднана вилка 6, з одного боку котрої закріплено опірне напівкільце 7, а з другого - проушина 8 з защіпкою 9. Аналогічні проушини і защіпки закріплені і на іншому кінці вилки 6 і на кінцях напівкільця 7 – хрестоподібно по відношенню до стійки 4. Стійка 4 має опірну трубу 10, в якій розміщено опірний стри жень 11, що має на поверхні кільцеві виїмки 12, виконані на ньому з однаковим шагом, і надіту фіксуючу обойму 13 з затискним гвинтом 14. На верхньому торці цього стрижня закріплена одна з віток шарніра Гука 5. Друга верхня вітка цього шарніру прикріплена знизу до середини вилки 6. Обидві вилки виконані так, що можуть перекриватися обоймою 13, що рухається на їх стики з закріпленням її гвинтом 14 в одній з виїмок 14. Поверхня платформи 3 вкрита масажним покриттям у вигляді, наприклад, резинового килимка з м'якими горбками (не показано). Автономна 2 частина тренажера має пояс 15 широкий, жорстко-пружний, який має пряжку 16 і чотири хрестоподібне розташовані в проушинах 8 на стаціонарній 1 частині і прикріплені до поясу 15 телескопічні штанги 17, кожна з яких має стрижень 18 з Т-подібною защіпкою 19 на одному кінці і з фланцем-упором 20 - на іншому кінці, а між ними з рівномірним шагом виконані виїмки 21 для розміщення в них торця защіпки 9. Для прикріплення навантажувачів безпосередньо до поясу при автономному використанні його стрижень 18 виконано в додатковому варіанті, а фланець-упор – таким, що вгвинчується (див. фіг. 8). На цьому стрижні 18 надягнуто опірну тр убку 22, що має отвори 23, виконані на ній з тим самим шагом, що і виїмки 21, для проходження через них торця защіпки 9. Стрижень 18 своєю защіпкою 19 приєднано до поясу 15 за допомогою чотирьох хрестоподібних закріплених на зовнішньому боці поясу пластин 24 з вертикальними скважинами 25 в них, причому передня пластина закріплена на пряжці 16. Інший кінець кожного стрижня 18 покоїться зсередини трубки 22, опирається разом з нею на проушину 8 і фіксується з іншої сторони в одній з скважин 25. Попередньо на трубку 22 одягають навантажувачірізноваги у вигляді дисків 26 різного розміру і ваги. Фіксуються диски 26 з одної сторони закріпленням їх між фланцем-упором 20 і проушиною 8 і з іншої сторони - між цією проушиною і пластиною 24 за допомогою переміщення їх і трубки 22 з закріпленням останньої і стрижня 18 защіпкою 9, яка фіксує між собою елементи 8, 16, 22 і 26 на стаціонарній 1 основі. Таким чином, в цьому випадку пояс 15 може обертатися навколо вертикальної осі тільки сумісно з елементами 6, 7, 8, 9 і 11, а також сумісно з цими елементами переміщується по вертикалі і при нахилах при різних напрямках. Для утримання поясу 15 і його навантажувачів (дисків 26) пристосовані знімні бретельки 27, закріплені з боків його з можливістю зміни Їх довжини і відокремлення, а при використанні поясу 15 в автономному режимі використовують вкорочені стрижні 18 з фланцями-упорами 20, які вгвинчуються. Користуються тренажером у стаціонарному і автономному режимах. При стаціонарному режимі пояс 15 закріплюють зсередини напівкільця 7: на тілі пацієнта, куди він заходить з передньобокового боку тренажера і опирається ногами на платформу 3. Закріпивши пояс 15 затяжкою і фіксацією його пряжки 16, пацієнт виконує обертальні -зворотно-поступальні рухи тулубом, а також встановленням навантажувачів-різноваг і відокремленням їх радіальне (з фіксацією защіпки 9) від поясу для утворення більшої інерційності при обертаннях і зупинках тулуба в крайніх положеннях. 2 37609 Висоту закріплення поясу 15 на тілі пацієнта регулюють переміщенням стрижня її і фіксацією його обойми 13 і її затискним гвинтом 14, а також - за рахунок зміни нахилу телескопічних штанг 17 (див.: фіг. 5, 6). Так проводиться тренування при вертикальному положенні тулуба пацієнта. При нахилах же вперед, назад і в боки вилку 6 відстопорюють - відкривають шарнір Гука 5 за рахунок зсуву обойми 13 і фіксації її гвинтом 14 стрижня 11. При цьому забезпечення поворотів тіла пацієнта і інерційним навантаження його м'язової системи здійснюється так, як і при закріпленні вилки 6. В автономному режимі пояс 15 відокремлюють і використовують так, як показано на фіг. 1 і 8. При цьому іноді використовують бретельки 27 для вертикальної фіксації поясу на тілі пацієнта. В автономному режимі тренажер використовують не тільки для інерційного навантаження і не тільки при обертаннях, але і при інших видах навантаження, наприклад, природних рухах: присіданнях, підстрибуваннях, стрибжках, ходьбі, бігу і т.п. (див.: фіг. 1, 8/. Таким чином технічна перевага запропонованого в зрівнянні з прототипом полягає в тому, що воно може бути використано не тільки у вигляді тренажера, що впливає на м'язи опірно-рухівного апарату при обертаннях і поворотах тулуба, але і для профілактики і лікування остеохондрозу та інших захворюваннях хребта у всіх його відділах, а також простатиту і інших захворюваннях м'язів, кісток і інших вн утрішній органів тазу. Вважаємо, що такий тренажер потрібен не тільки спортсменам, але і любителям фізкультури, а також для лікувальної гімнастики в лікувальновідновлювальних установах і вдома. Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 5 Фіг. 4 Фіг. 6 3 37609 Фіг. 7 Фіг. 8 Фіг. 9 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4

Дивитися

Додаткова інформація

Назва патенту англійською

Orbit, training device

Автори англійською

Petrushevskyi Ivan Ivanovych, Hamalii Volodymyr Vasyliovych, Kanishevskyi Stanislav Mykhailovych

Назва патенту російською

Тренажер "орбита"

Автори російською

Петрушевский Иван Иванович, Гамалий Владимир Васильевич, Канишевский Станислав Михайлович

МПК / Мітки

МПК: A63B 23/02, A63B 23/00, A61H 11/00, A61H 1/02

Мітки: тренажер, орбіта
