Пристрій для зшивання документів

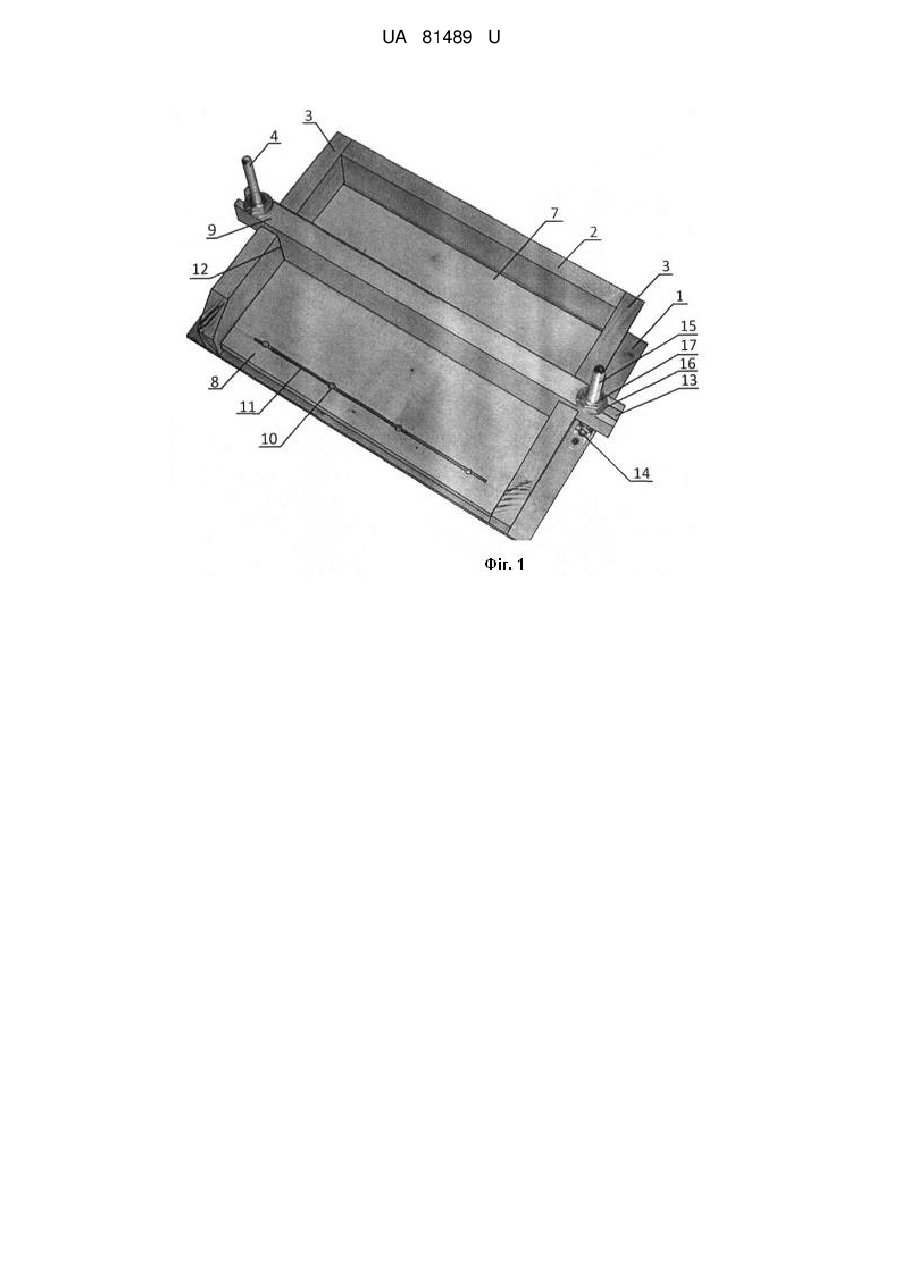

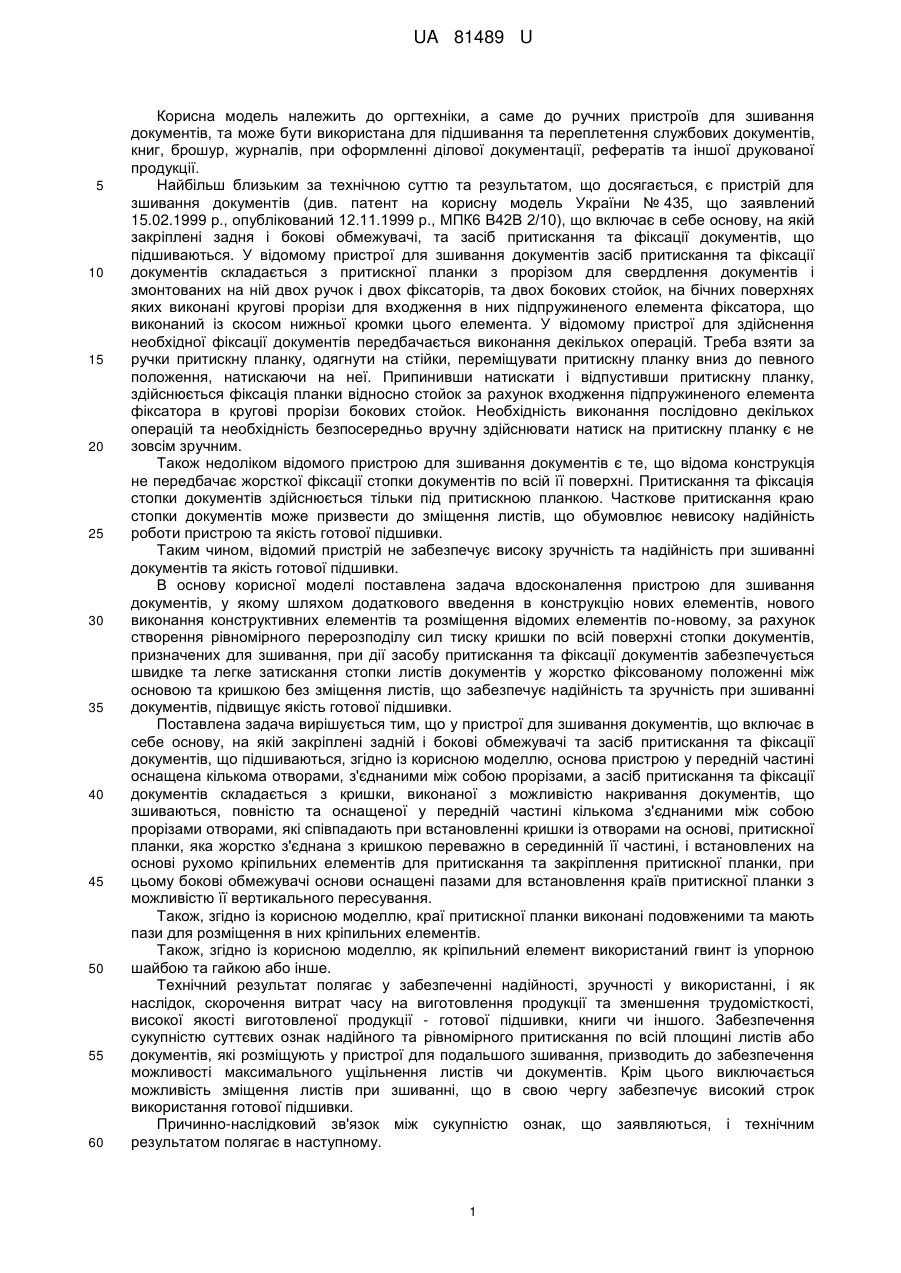

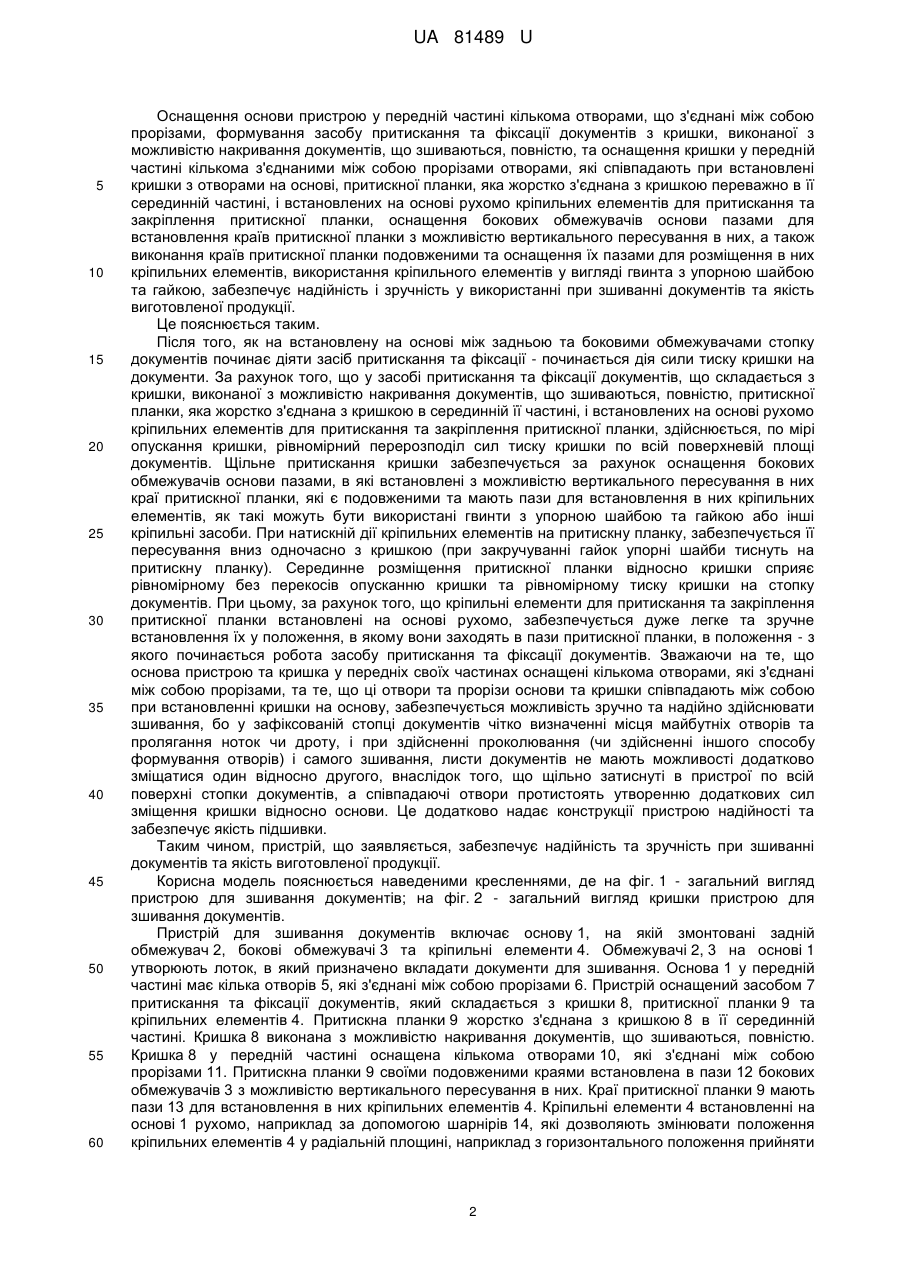

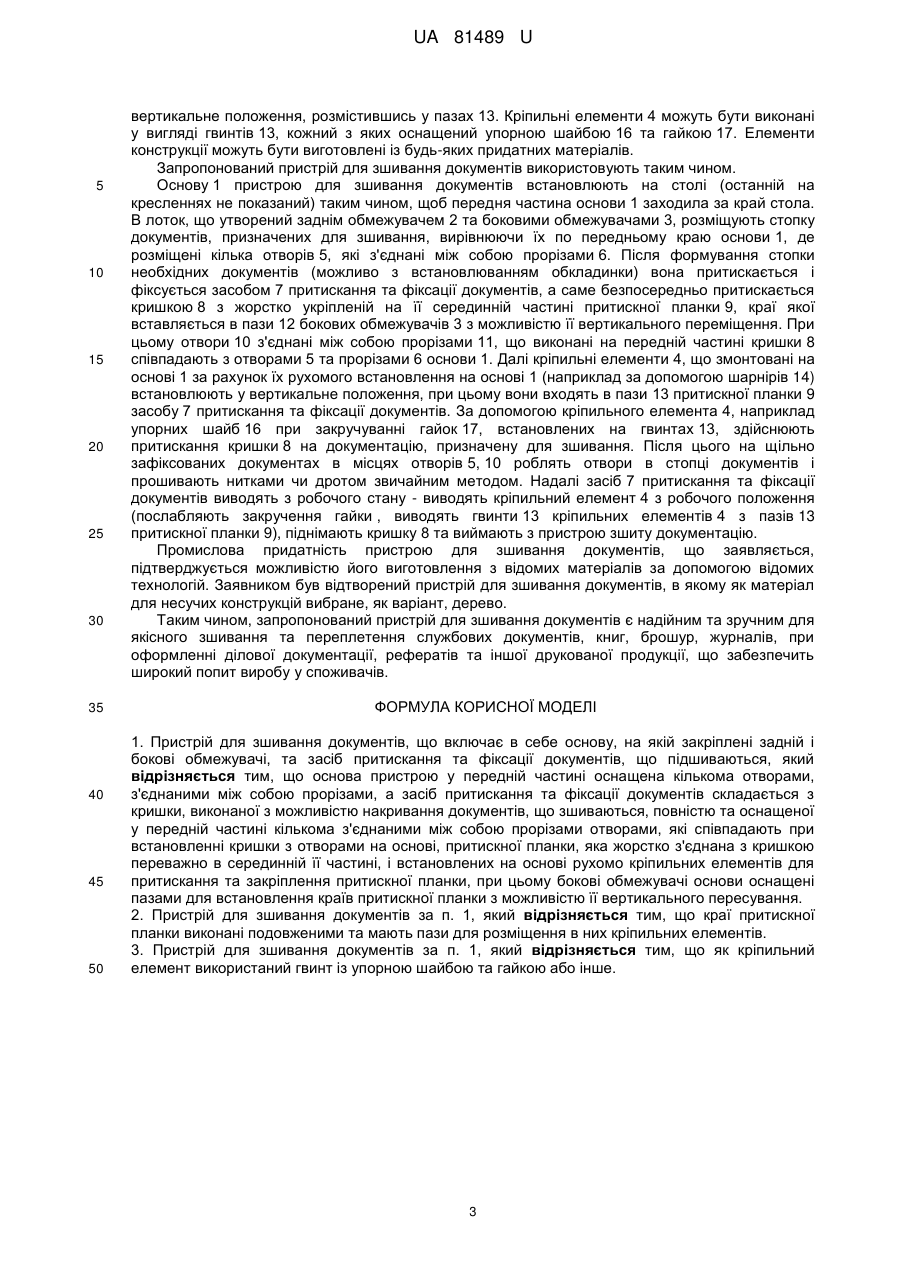

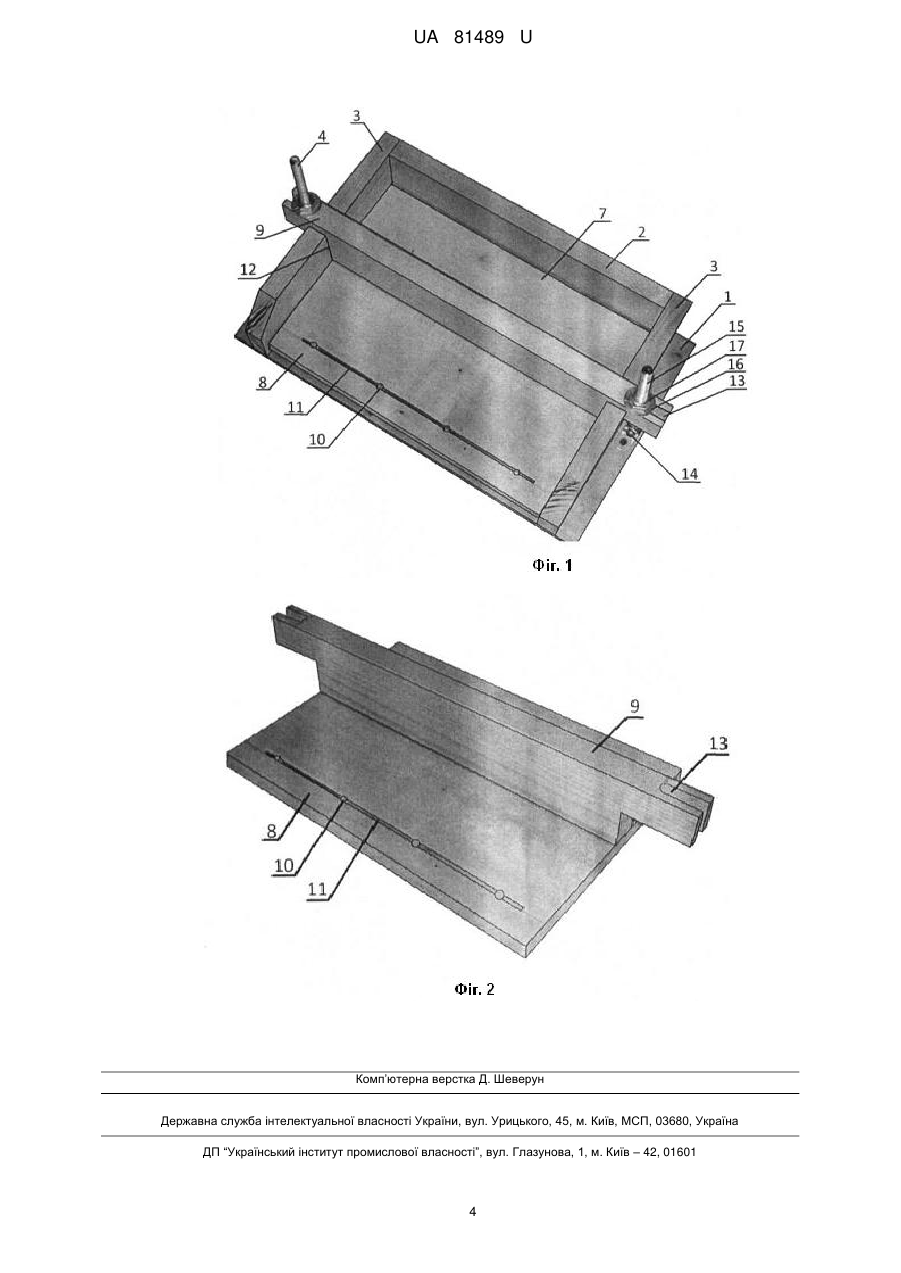

Реферат: Пристрій для зшивання документів включає в себе основу, на якій закріплені задній і бокові обмежувачі, та засіб притискання та фіксації документів, що підшиваються. Основа пристрою у передній частині оснащена кількома отворами, з'єднаними між собою прорізами, а засіб притискання та фіксації документів складається з кришки, виконаної з можливістю накривання документів, що зшиваються, повністю та оснащеної у передній частині кількома з'єднаними між собою прорізами отворами, які співпадають при встановленні кришки з отворами на основі, притискної планки, яка жорстко з'єднана з кришкою переважно в серединній її частині, і встановлених на основі рухомо кріпильних елементів для притискання та закріплення притискної планки, при цьому бокові обмежувачі основи оснащені пазами для встановлення країв притискної планки з можливістю її вертикального пересування. UA 81489 U (54) ПРИСТРІЙ ДЛЯ ЗШИВАННЯ ДОКУМЕНТІВ UA 81489 U UA 81489 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до оргтехніки, а саме до ручних пристроїв для зшивання документів, та може бути використана для підшивання та переплетення службових документів, книг, брошур, журналів, при оформленні ділової документації, рефератів та іншої друкованої продукції. Найбільш близьким за технічною суттю та результатом, що досягається, є пристрій для зшивання документів (див. патент на корисну модель України № 435, що заявлений 15.02.1999 р., опублікований 12.11.1999 р., МПК6 В42В 2/10), що включає в себе основу, на якій закріплені задня і бокові обмежувачі, та засіб притискання та фіксації документів, що підшиваються. У відомому пристрої для зшивання документів засіб притискання та фіксації документів складається з притискної планки з прорізом для свердлення документів і змонтованих на ній двох ручок і двох фіксаторів, та двох бокових стойок, на бічних поверхнях яких виконані кругові прорізи для входження в них підпружиненого елемента фіксатора, що виконаний із скосом нижньої кромки цього елемента. У відомому пристрої для здійснення необхідної фіксації документів передбачається виконання декількох операцій. Треба взяти за ручки притискну планку, одягнути на стійки, переміщувати притискну планку вниз до певного положення, натискаючи на неї. Припинивши натискати і відпустивши притискну планку, здійснюється фіксація планки відносно стойок за рахунок входження підпружиненого елемента фіксатора в кругові прорізи бокових стойок. Необхідність виконання послідовно декількох операцій та необхідність безпосередньо вручну здійснювати натиск на притискну планку є не зовсім зручним. Також недоліком відомого пристрою для зшивання документів є те, що відома конструкція не передбачає жорсткої фіксації стопки документів по всій її поверхні. Притискання та фіксація стопки документів здійснюється тільки під притискною планкою. Часткове притискання краю стопки документів може призвести до зміщення листів, що обумовлює невисоку надійність роботи пристрою та якість готової підшивки. Таким чином, відомий пристрій не забезпечує високу зручність та надійність при зшиванні документів та якість готової підшивки. В основу корисної моделі поставлена задача вдосконалення пристрою для зшивання документів, у якому шляхом додаткового введення в конструкцію нових елементів, нового виконання конструктивних елементів та розміщення відомих елементів по-новому, за рахунок створення рівномірного перерозподілу сил тиску кришки по всій поверхні стопки документів, призначених для зшивання, при дії засобу притискання та фіксації документів забезпечується швидке та легке затискання стопки листів документів у жорстко фіксованому положенні між основою та кришкою без зміщення листів, що забезпечує надійність та зручність при зшиванні документів, підвищує якість готової підшивки. Поставлена задача вирішується тим, що у пристрої для зшивання документів, що включає в себе основу, на якій закріплені задній і бокові обмежувачі та засіб притискання та фіксації документів, що підшиваються, згідно із корисною моделлю, основа пристрою у передній частині оснащена кількома отворами, з'єднаними між собою прорізами, а засіб притискання та фіксації документів складається з кришки, виконаної з можливістю накривання документів, що зшиваються, повністю та оснащеної у передній частині кількома з'єднаними між собою прорізами отворами, які співпадають при встановленні кришки із отворами на основі, притискної планки, яка жорстко з'єднана з кришкою переважно в серединній її частині, і встановлених на основі рухомо кріпильних елементів для притискання та закріплення притискної планки, при цьому бокові обмежувачі основи оснащені пазами для встановлення країв притискної планки з можливістю її вертикального пересування. Також, згідно із корисною моделлю, краї притискної планки виконані подовженими та мають пази для розміщення в них кріпильних елементів. Також, згідно із корисною моделлю, як кріпильний елемент використаний гвинт із упорною шайбою та гайкою або інше. Технічний результат полягає у забезпеченні надійності, зручності у використанні, і як наслідок, скорочення витрат часу на виготовлення продукції та зменшення трудомісткості, високої якості виготовленої продукції - готової підшивки, книги чи іншого. Забезпечення сукупністю суттєвих ознак надійного та рівномірного притискання по всій площині листів або документів, які розміщують у пристрої для подальшого зшивання, призводить до забезпечення можливості максимального ущільнення листів чи документів. Крім цього виключається можливість зміщення листів при зшиванні, що в свою чергу забезпечує високий строк використання готової підшивки. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, і технічним результатом полягає в наступному. 1 UA 81489 U 5 10 15 20 25 30 35 40 45 50 55 60 Оснащення основи пристрою у передній частині кількома отворами, що з'єднані між собою прорізами, формування засобу притискання та фіксації документів з кришки, виконаної з можливістю накривання документів, що зшиваються, повністю, та оснащення кришки у передній частині кількома з'єднаними між собою прорізами отворами, які співпадають при встановлені кришки з отворами на основі, притискної планки, яка жорстко з'єднана з кришкою переважно в її серединній частині, і встановлених на основі рухомо кріпильних елементів для притискання та закріплення притискної планки, оснащення бокових обмежувачів основи пазами для встановлення країв притискної планки з можливістю вертикального пересування в них, а також виконання країв притискної планки подовженими та оснащення їх пазами для розміщення в них кріпильних елементів, використання кріпильного елементів у вигляді гвинта з упорною шайбою та гайкою, забезпечує надійність і зручність у використанні при зшиванні документів та якість виготовленої продукції. Це пояснюється таким. Після того, як на встановлену на основі між задньою та боковими обмежувачами стопку документів починає діяти засіб притискання та фіксації - починається дія сили тиску кришки на документи. За рахунок того, що у засобі притискання та фіксації документів, що складається з кришки, виконаної з можливістю накривання документів, що зшиваються, повністю, притискної планки, яка жорстко з'єднана з кришкою в серединній її частині, і встановлених на основі рухомо кріпильних елементів для притискання та закріплення притискної планки, здійснюється, по мірі опускання кришки, рівномірний перерозподіл сил тиску кришки по всій поверхневій площі документів. Щільне притискання кришки забезпечується за рахунок оснащення бокових обмежувачів основи пазами, в які встановлені з можливістю вертикального пересування в них краї притискної планки, які є подовженими та мають пази для встановлення в них кріпильних елементів, як такі можуть бути використані гвинти з упорною шайбою та гайкою або інші кріпильні засоби. При натискній дії кріпильних елементів на притискну планку, забезпечується її пересування вниз одночасно з кришкою (при закручуванні гайок упорні шайби тиснуть на притискну планку). Серединне розміщення притискної планки відносно кришки сприяє рівномірному без перекосів опусканню кришки та рівномірному тиску кришки на стопку документів. При цьому, за рахунок того, що кріпильні елементи для притискання та закріплення притискної планки встановлені на основі рухомо, забезпечується дуже легке та зручне встановлення їх у положення, в якому вони заходять в пази притискної планки, в положення - з якого починається робота засобу притискання та фіксації документів. Зважаючи на те, що основа пристрою та кришка у передніх своїх частинах оснащені кількома отворами, які з'єднані між собою прорізами, та те, що ці отвори та прорізи основи та кришки співпадають між собою при встановленні кришки на основу, забезпечується можливість зручно та надійно здійснювати зшивання, бо у зафіксованій стопці документів чітко визначенні місця майбутніх отворів та пролягання ноток чи дроту, і при здійсненні проколювання (чи здійсненні іншого способу формування отворів) і самого зшивання, листи документів не мають можливості додатково зміщатися один відносно другого, внаслідок того, що щільно затиснуті в пристрої по всій поверхні стопки документів, а співпадаючі отвори протистоять утворенню додаткових сил зміщення кришки відносно основи. Це додатково надає конструкції пристрою надійності та забезпечує якість підшивки. Таким чином, пристрій, що заявляється, забезпечує надійність та зручність при зшиванні документів та якість виготовленої продукції. Корисна модель пояснюється наведеними кресленнями, де на фіг. 1 - загальний вигляд пристрою для зшивання документів; на фіг. 2 - загальний вигляд кришки пристрою для зшивання документів. Пристрій для зшивання документів включає основу 1, на якій змонтовані задній обмежувач 2, бокові обмежувачі 3 та кріпильні елементи 4. Обмежувачі 2, 3 на основі 1 утворюють лоток, в який призначено вкладати документи для зшивання. Основа 1 у передній частині має кілька отворів 5, які з'єднані між собою прорізами 6. Пристрій оснащений засобом 7 притискання та фіксації документів, який складається з кришки 8, притискної планки 9 та кріпильних елементів 4. Притискна планки 9 жорстко з'єднана з кришкою 8 в її серединній частині. Кришка 8 виконана з можливістю накривання документів, що зшиваються, повністю. Кришка 8 у передній частині оснащена кількома отворами 10, які з'єднані між собою прорізами 11. Притискна планки 9 своїми подовженими краями встановлена в пази 12 бокових обмежувачів 3 з можливістю вертикального пересування в них. Краї притискної планки 9 мають пази 13 для встановлення в них кріпильних елементів 4. Кріпильні елементи 4 встановленні на основі 1 рухомо, наприклад за допомогою шарнірів 14, які дозволяють змінювати положення кріпильних елементів 4 у радіальній площині, наприклад з горизонтального положення прийняти 2 UA 81489 U 5 10 15 20 25 30 35 40 45 50 вертикальне положення, розмістившись у пазах 13. Кріпильні елементи 4 можуть бути виконані у вигляді гвинтів 13, кожний з яких оснащений упорною шайбою 16 та гайкою 17. Елементи конструкції можуть бути виготовлені із будь-яких придатних матеріалів. Запропонований пристрій для зшивання документів використовують таким чином. Основу 1 пристрою для зшивання документів встановлюють на столі (останній на кресленнях не показаний) таким чином, щоб передня частина основи 1 заходила за край стола. В лоток, що утворений заднім обмежувачем 2 та боковими обмежувачами 3, розміщують стопку документів, призначених для зшивання, вирівнюючи їх по передньому краю основи 1, де розміщені кілька отворів 5, які з'єднані між собою прорізами 6. Після формування стопки необхідних документів (можливо з встановлюванням обкладинки) вона притискається і фіксується засобом 7 притискання та фіксації документів, а саме безпосередньо притискається кришкою 8 з жорстко укріпленій на її серединній частині притискної планки 9, краї якої вставляється в пази 12 бокових обмежувачів 3 з можливістю її вертикального переміщення. При цьому отвори 10 з'єднані між собою прорізами 11, що виконані на передній частині кришки 8 співпадають з отворами 5 та прорізами 6 основи 1. Далі кріпильні елементи 4, що змонтовані на основі 1 за рахунок їх рухомого встановлення на основі 1 (наприклад за допомогою шарнірів 14) встановлюють у вертикальне положення, при цьому вони входять в пази 13 притискної планки 9 засобу 7 притискання та фіксації документів. За допомогою кріпильного елемента 4, наприклад упорних шайб 16 при закручуванні гайок 17, встановлених на гвинтах 13, здійснюють притискання кришки 8 на документацію, призначену для зшивання. Після цього на щільно зафіксованих документах в місцях отворів 5, 10 роблять отвори в стопці документів і прошивають нитками чи дротом звичайним методом. Надалі засіб 7 притискання та фіксації документів виводять з робочого стану - виводять кріпильний елемент 4 з робочого положення (послабляють закручення гайки , виводять гвинти 13 кріпильних елементів 4 з пазів 13 притискної планки 9), піднімають кришку 8 та виймають з пристрою зшиту документацію. Промислова придатність пристрою для зшивання документів, що заявляється, підтверджується можливістю його виготовлення з відомих матеріалів за допомогою відомих технологій. Заявником був відтворений пристрій для зшивання документів, в якому як матеріал для несучих конструкцій вибране, як варіант, дерево. Таким чином, запропонований пристрій для зшивання документів є надійним та зручним для якісного зшивання та переплетення службових документів, книг, брошур, журналів, при оформленні ділової документації, рефератів та іншої друкованої продукції, що забезпечить широкий попит виробу у споживачів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для зшивання документів, що включає в себе основу, на якій закріплені задній і бокові обмежувачі, та засіб притискання та фіксації документів, що підшиваються, який відрізняється тим, що основа пристрою у передній частині оснащена кількома отворами, з'єднаними між собою прорізами, а засіб притискання та фіксації документів складається з кришки, виконаної з можливістю накривання документів, що зшиваються, повністю та оснащеної у передній частині кількома з'єднаними між собою прорізами отворами, які співпадають при встановленні кришки з отворами на основі, притискної планки, яка жорстко з'єднана з кришкою переважно в серединній її частині, і встановлених на основі рухомо кріпильних елементів для притискання та закріплення притискної планки, при цьому бокові обмежувачі основи оснащені пазами для встановлення країв притискної планки з можливістю її вертикального пересування. 2. Пристрій для зшивання документів за п. 1, який відрізняється тим, що краї притискної планки виконані подовженими та мають пази для розміщення в них кріпильних елементів. 3. Пристрій для зшивання документів за п. 1, який відрізняється тим, що як кріпильний елемент використаний гвинт із упорною шайбою та гайкою або інше. 3 UA 81489 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
