Спосіб виготовлення роторів газових турбін
Номер патенту: 8162
Опубліковано: 26.12.1995
Автори: Котов Володимир Федорович, Марєсєв Михайло Іванович, Ровенський Ізидор Леонтевич, Кулік Едуард Степанович, Наконечний Олександр Олександрович, Чемерис Анатолій Васильович, Шварц Володимир Ісаакович, Даниляк Олександр Григорович, Слютенко Віктор Іванович, Мілентьєв Юрій Григорович, Махньова Галина Олександрівна, Рязанцев Микола Карпович, Ющенко Костянтин Андрійович, Пінчук Ніна Іванівна
Формула / Реферат
Способ изготовления роторов газовых турбин, прикотором соединение лопатоксдиском осуществляют дуговой сваркой, отличающийся тем, что, с целью повышения прочности и работоспособности роторов с лопатками из трудносвариваемых никелевых жаропрочных сплавов, содержащих от 4,1 до б мас.% алюминия, а также повышения точности геометрических размеров роторов и эффективных параметров турбин, лопатки предварительно перед сваркой жестко соединяют в венец наплавкой слоя металла на всю ширину торцовой части их комлей.
Текст

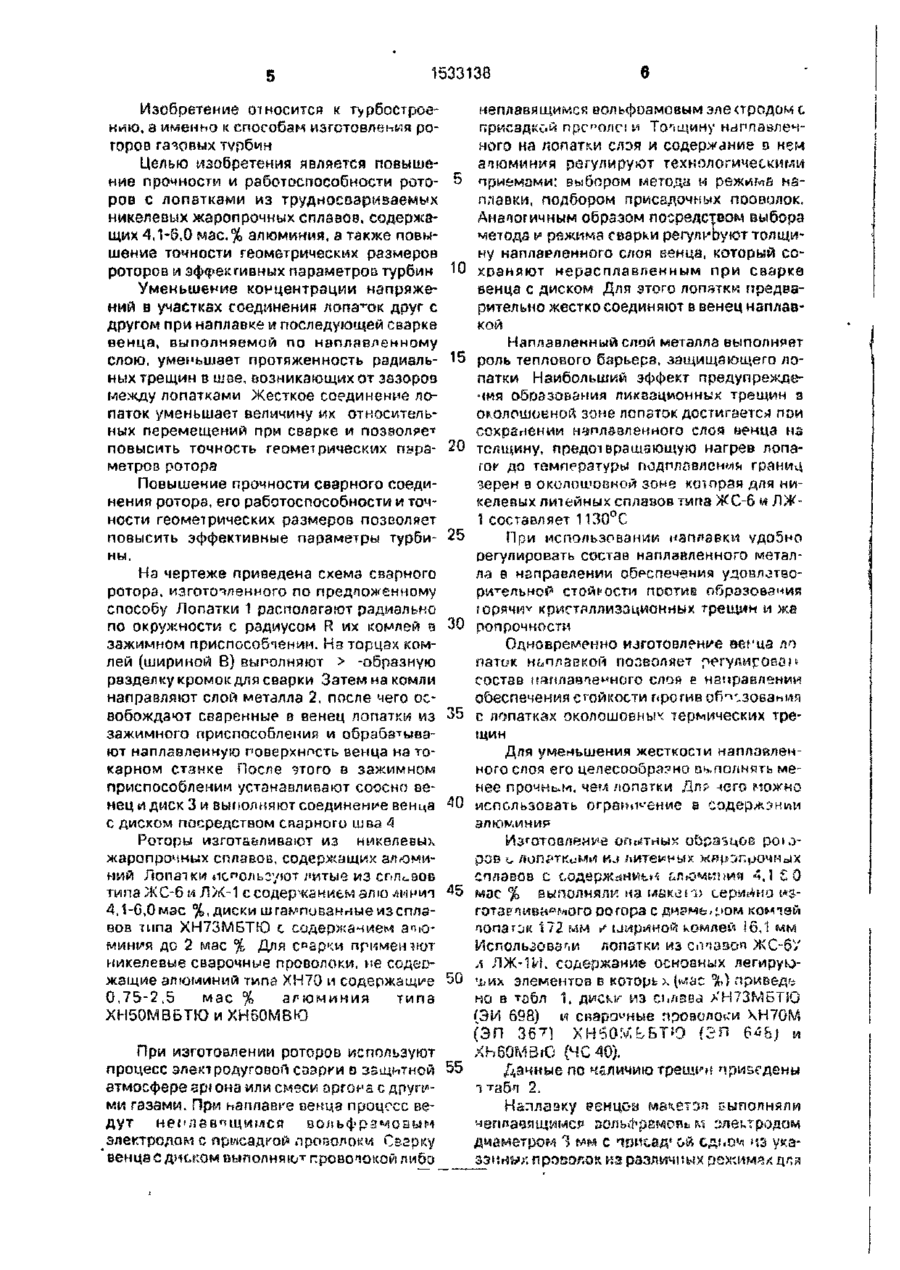

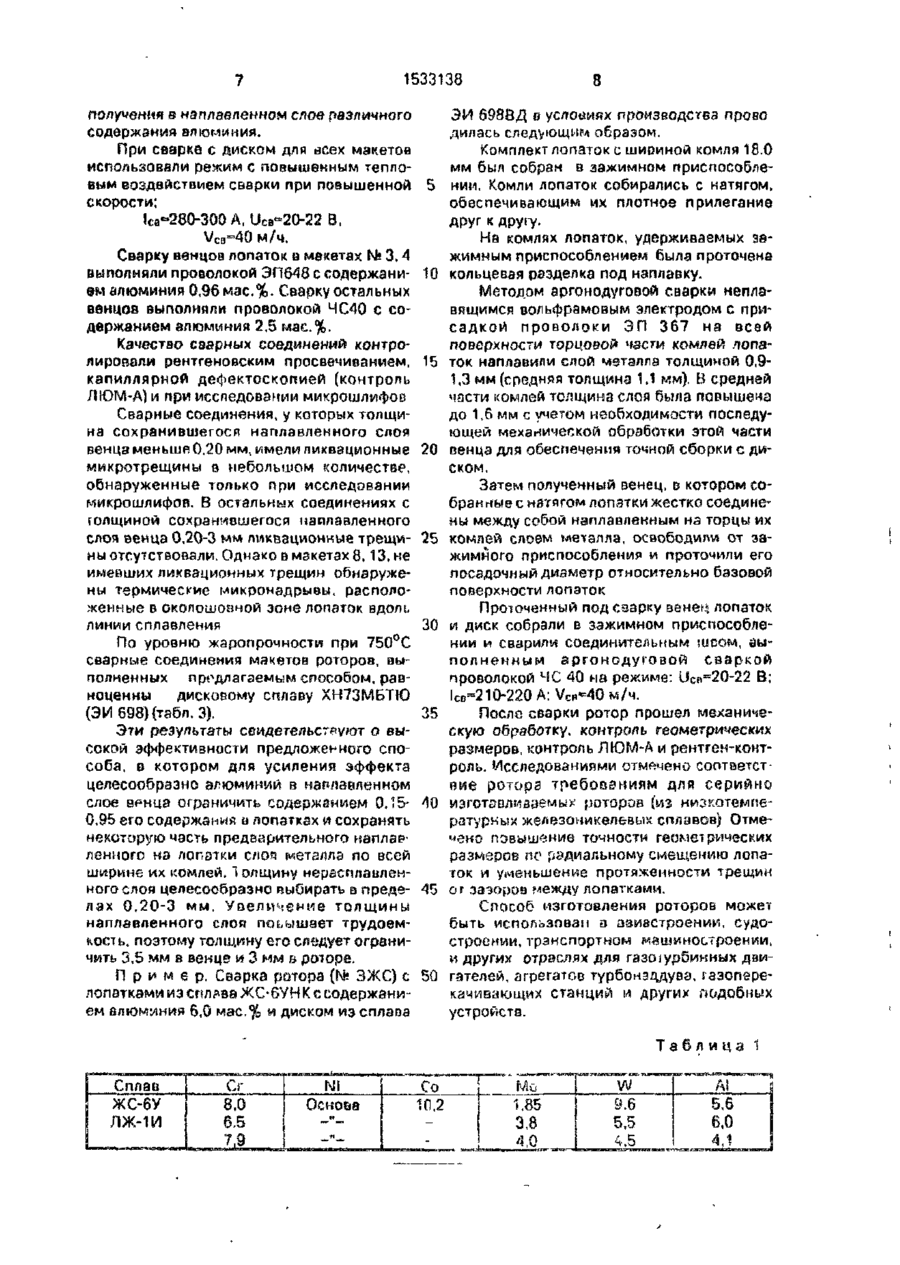

- повышение прочности и работоспособности ротсроа с 9/16 лопатками из трудносваривземых никелевых ж а ропрочных сплавов, содержащих 4,1 - б мас% алюминия Лопатки 1 располагают радиально в зажимном приспособлении. Затем иа комлм лопаток направляют слой металла Z после этого освобождают сваренные в венец лопатки мз зажимного приспособления и обрабатывают надавленную по^ верхность на токарном станке После этого в зажимном приспособлении устанавливают соосно венец и диск 3 и выполняют соединение венца с диском. Соединение осуществляют электродуговой сваркой в среде защитных газов. Наплавленный слой металла выполняет роль теплового барьера защищающего лопатки. Изготовление венца лопаток наплавкой позволяет регулировать состав нал Л 1533138 пааяенного слоя что обеспечивает стойкость прот м образования в лопатках околошовных терми ческих трещмк 1 ип 3 тебя 6 1533138 Изобретение относится к турбостроению, з именьо к способам изготовления рогоров газовых турбин Целью изобретения является повышение прочности и работоспособности рото- 5 ров с лопатками из трудносвариваемых никелевых жаропрочных сплавов, содержащих 4,1-6,0 мзс.% алюминия, а также повышение точности геометрических размеров роторов и эффективных параметров турбин Ю Уменьшение концентрации напряжений в участках соединения лопарок друг с другом при наплавке и последующей сварке венца, выполняемой по наплавленному слою, уменьшает протяженность радиаль- 15 ных трещин в шве, возникающих от зазороэ между лопатками Жесткое соединение лопаток уменьшает величину их относительных перемещений при сварке и позволяв* повысить точность геометрических пара- 20 метроз ротора Повышение прочности сварного соединения ротора, его работоспособности и точности геометрических размеров позволяет повысить эффективные параметры турби- 25 ны. На чертеже приведена схема сварного ротора, изготовленного по предпожениому способу Лопатки 1 располагают радиально по окружности с радиусом R их комлей в 30 зажимном приспособлении. На торцах комлей (шириной В) выполняют > -образную разделку кромок для сварки Затем на комли направляют слой металла 2, после чего освобождают сваренные в венец лопатки из 35 зажимного приспособления и обрабатывают наплавленную поверхность венца на токарном станке После этого в зажимном приспособлении устанавливают соосно венец и диск 3 и выполняют соединение венца ^0 с диском посредством сварного шва А Роторы изготавливают из никелевых жаропрочных сплавов, содержащий алюминий Лопатки используют *
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of production of gas turbine rotors
Автори англійськоюRovenskyi Izidor Leontevych, Kotov Volodymyr Fedorovych, Riazantsev Mykola Karpovych, Yuschenko Kostiantyn Andriiovych, Maresiev Mykhailo Ivanovych, Kulik Eduard Stepanovych, Makhniova Halyna Oleksandrivna, Shvarts Volodymyr Isaakovych, Sliutenko Victor Ivanovych, Chemeris Anatolii Vasyliovych, Milent'ev Yurii Hryhorovych, Danyliak Oleksandr Hryhorovych
Назва патенту російськоюСпособ изготовления роторов газовых турбин
Автори російськоюРовенский Изидор Леонтьевич, Котов Владимир Федорович, Рязанцев Николай Карпович, Ющенко Константин Андреевич, Маресев Михаил Иванович, Кулик Эдуард Степанович, Махнева Галина Александровна, Шварц Владимир Исаакович, Слютенко Виктор Иванович, Чемерис Анатолий Васильевич, Милентьев Юрий Григорьевич, Даниляк Александр Григорьевич
МПК / Мітки
МПК: B23K 9/16
Мітки: спосіб, виготовлення, турбін, газових, роторів
