Пристрій для виготовлення солом’яних панелей

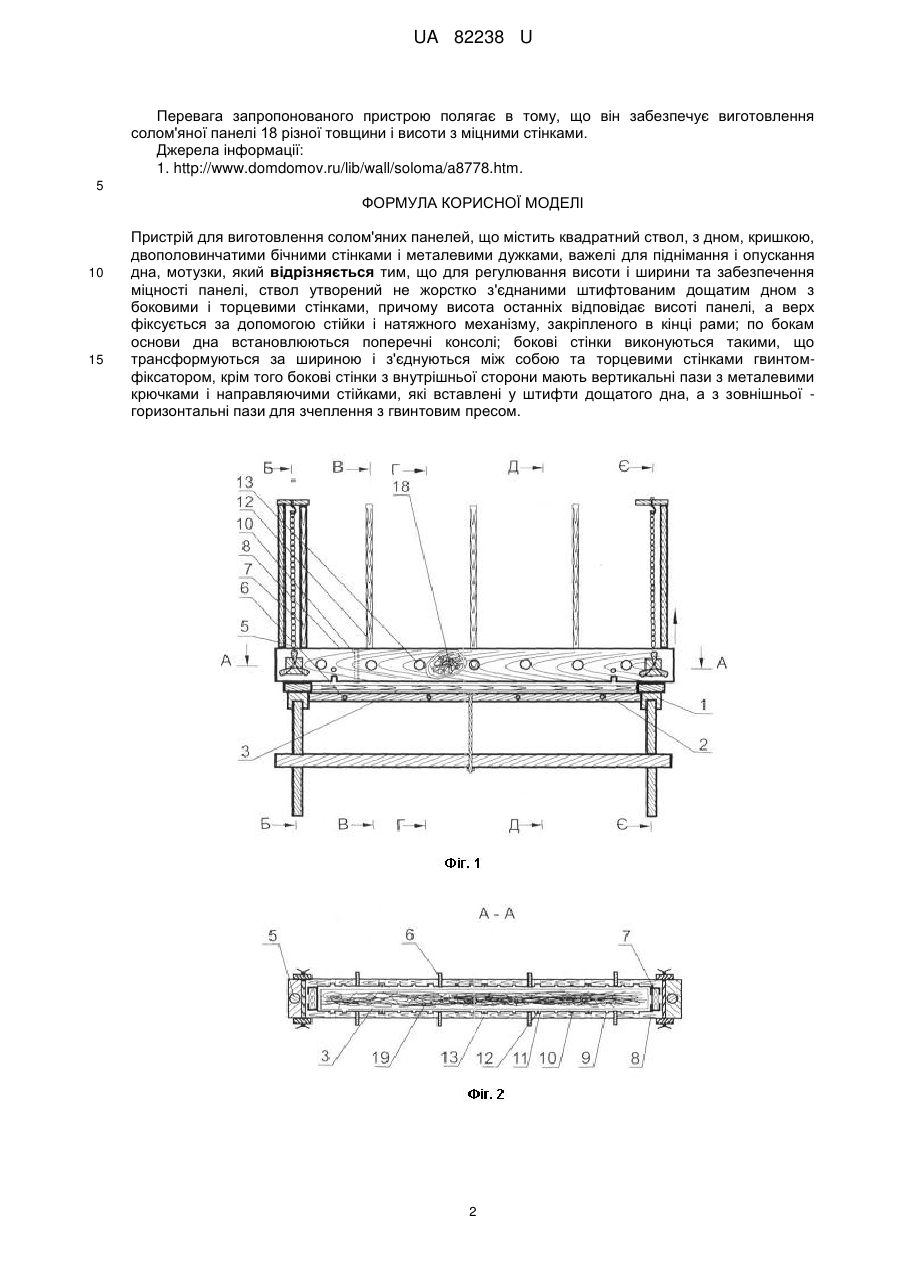

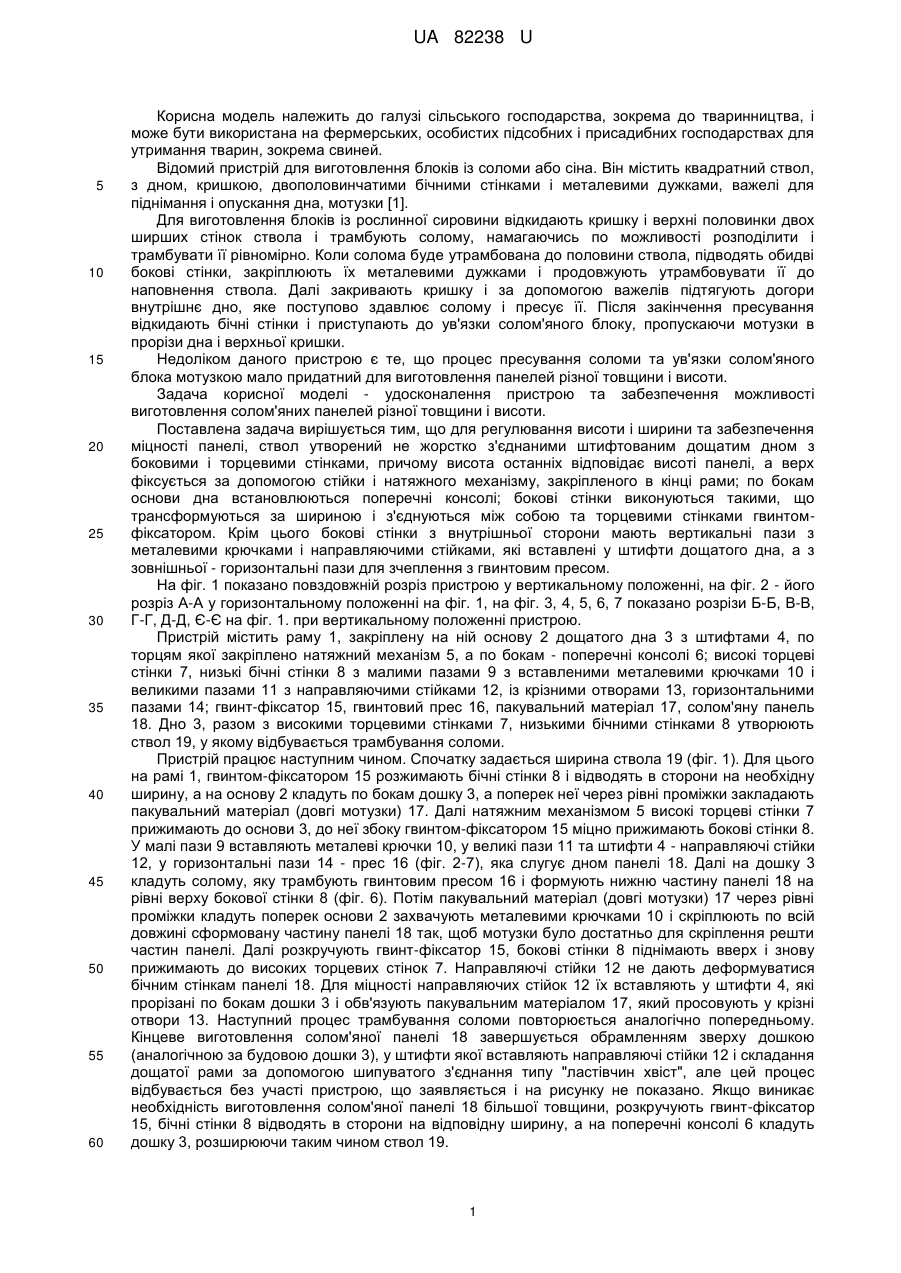

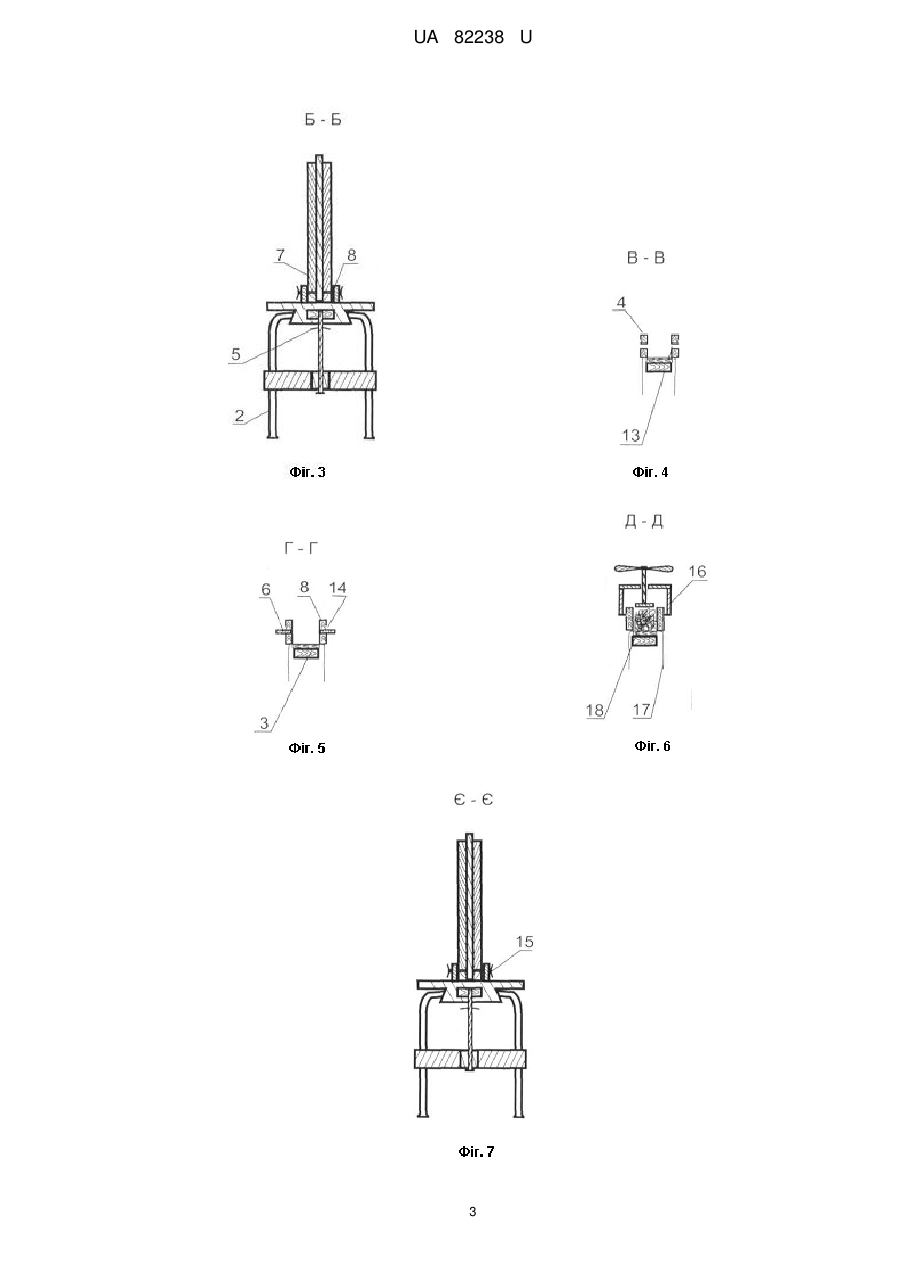

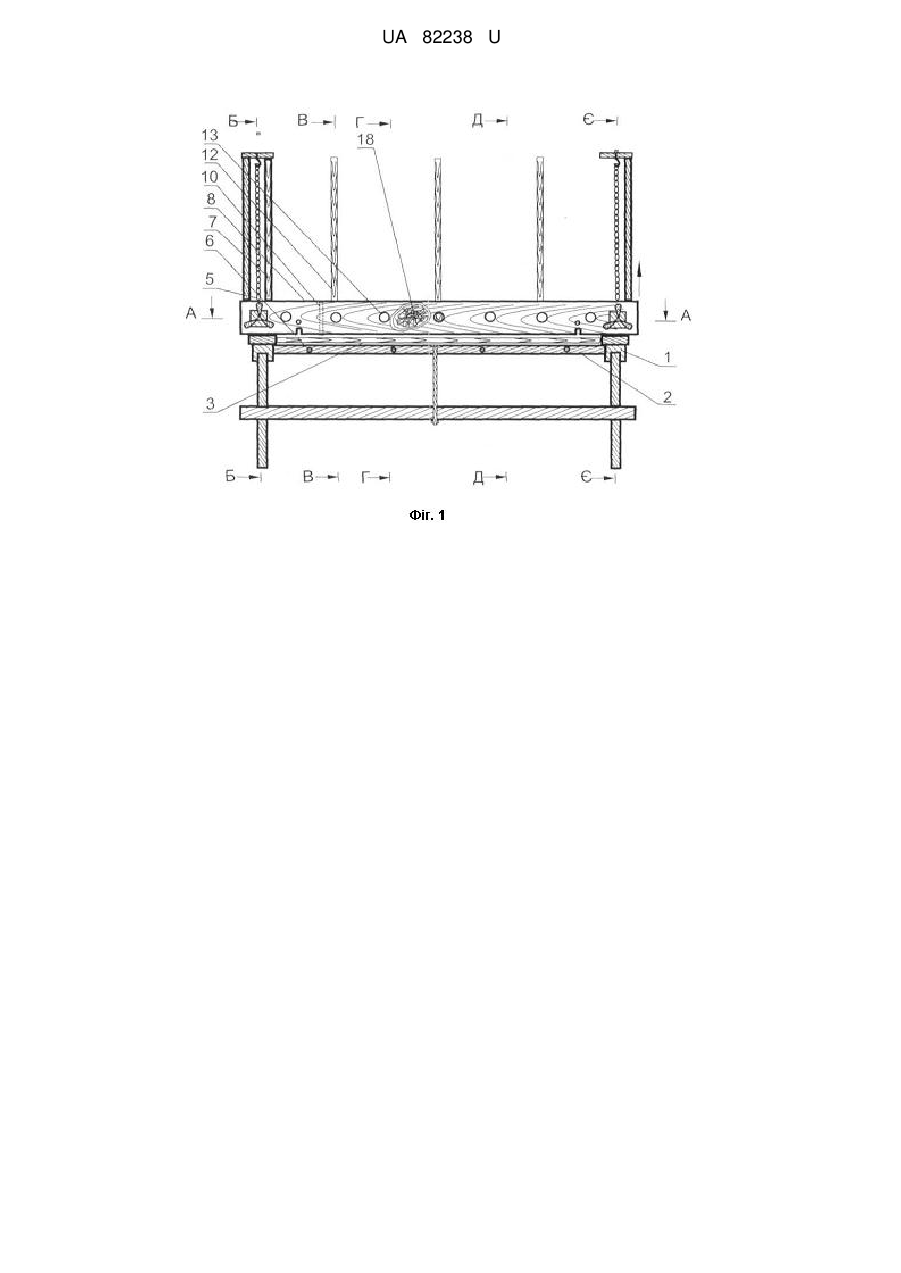

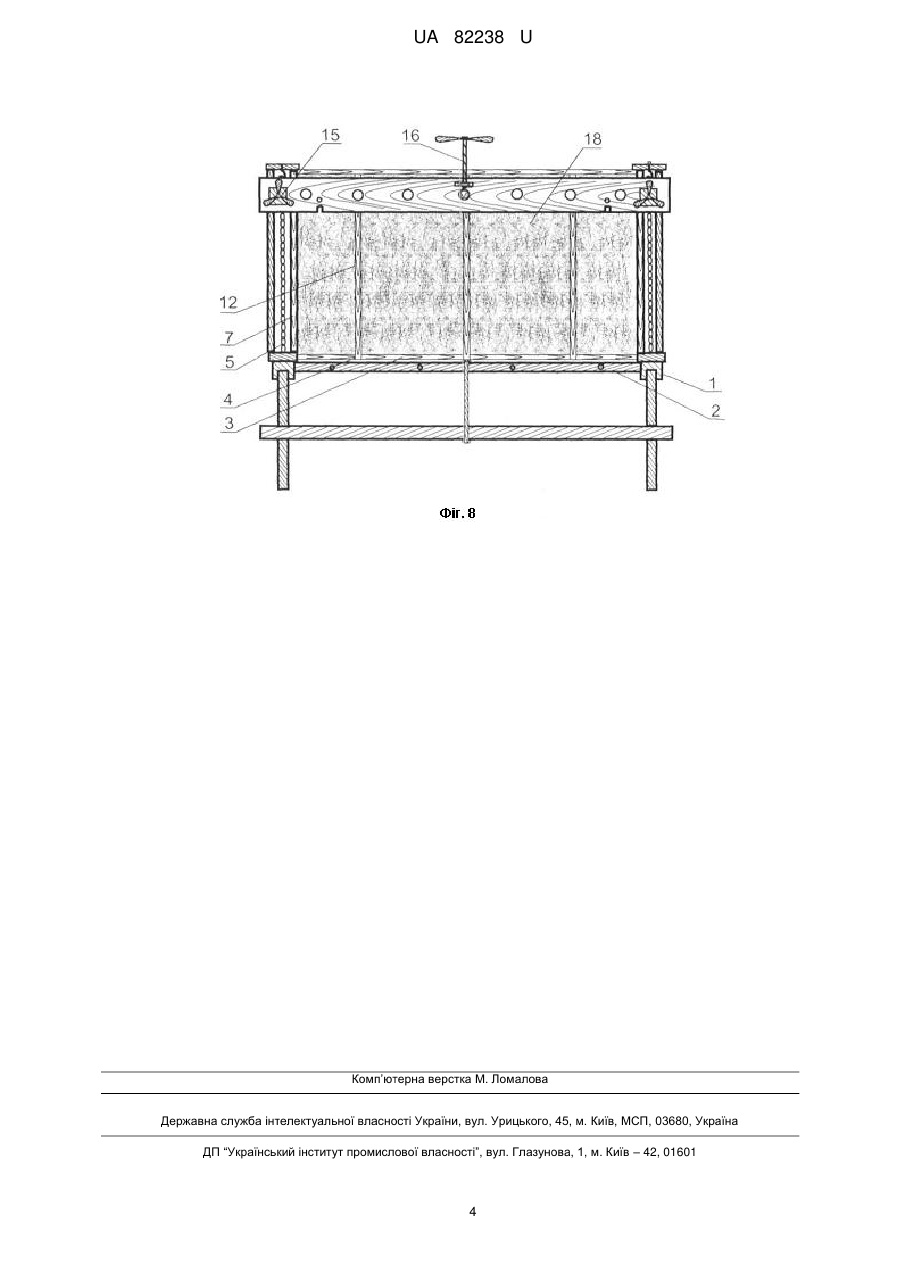

Реферат: Пристрій для виготовлення солом'яних панелей, що містить квадратний ствол, з дном, кришкою, двополовинчатими бічними стінками і металевими дужками, важелі для піднімання і опускання дна, мотузки, причому для регулювання висоти і ширини та забезпечення міцності панелі, ствол утворений не жорстко з'єднаними штифтованим дощатим дном з боковими і торцевими стінками, причому висота останніх відповідає висоті панелі, а верх фіксується за допомогою стійки і натяжного механізму, закріпленого в кінці рами; по бокам основи дна встановлюються поперечні консолі; бокові стінки виконуються такими, що трансформуються за шириною і з'єднуються між собою та торцевими стінками гвинтом-фіксатором. Крім цього бокові стінки з внутрішньої сторони мають вертикальні пази з металевими крючками і направляючими стійками, які вставлені у штифти дощатого дна, а з зовнішньої - горизонтальні пази для зчеплення з гвинтовим пресом. UA 82238 U (12) UA 82238 U UA 82238 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, зокрема до тваринництва, і може бути використана на фермерських, особистих підсобних і присадибних господарствах для утримання тварин, зокрема свиней. Відомий пристрій для виготовлення блоків із соломи або сіна. Він містить квадратний ствол, з дном, кришкою, двополовинчатими бічними стінками і металевими дужками, важелі для піднімання і опускання дна, мотузки [1]. Для виготовлення блоків із рослинної сировини відкидають кришку і верхні половинки двох ширших стінок ствола і трамбують солому, намагаючись по можливості розподілити і трамбувати її рівномірно. Коли солома буде утрамбована до половини ствола, підводять обидві бокові стінки, закріплюють їх металевими дужками і продовжують утрамбовувати її до наповнення ствола. Далі закривають кришку і за допомогою важелів підтягують догори внутрішнє дно, яке поступово здавлює солому і пресує її. Після закінчення пресування відкидають бічні стінки і приступають до ув'язки солом'яного блоку, пропускаючи мотузки в прорізи дна і верхньої кришки. Недоліком даного пристрою є те, що процес пресування соломи та ув'язки солом'яного блока мотузкою мало придатний для виготовлення панелей різної товщини і висоти. Задача корисної моделі - удосконалення пристрою та забезпечення можливості виготовлення солом'яних панелей різної товщини і висоти. Поставлена задача вирішується тим, що для регулювання висоти і ширини та забезпечення міцності панелі, ствол утворений не жорстко з'єднаними штифтованим дощатим дном з боковими і торцевими стінками, причому висота останніх відповідає висоті панелі, а верх фіксується за допомогою стійки і натяжного механізму, закріпленого в кінці рами; по бокам основи дна встановлюються поперечні консолі; бокові стінки виконуються такими, що трансформуються за шириною і з'єднуються між собою та торцевими стінками гвинтомфіксатором. Крім цього бокові стінки з внутрішньої сторони мають вертикальні пази з металевими крючками і направляючими стійками, які вставлені у штифти дощатого дна, а з зовнішньої - горизонтальні пази для зчеплення з гвинтовим пресом. На фіг. 1 показано повздовжній розріз пристрою у вертикальному положенні, на фіг. 2 - його розріз А-А у горизонтальному положенні на фіг. 1, на фіг. 3, 4, 5, 6, 7 показано розрізи Б-Б, В-В, Γ-Г, Д-Д, Є-Є на фіг. 1. при вертикальному положенні пристрою. Пристрій містить раму 1, закріплену на ній основу 2 дощатого дна 3 з штифтами 4, по торцям якої закріплено натяжний механізм 5, а по бокам - поперечні консолі 6; високі торцеві стінки 7, низькі бічні стінки 8 з малими пазами 9 з вставленими металевими крючками 10 і великими пазами 11 з направляючими стійками 12, із крізними отворами 13, горизонтальними пазами 14; гвинт-фіксатор 15, гвинтовий прес 16, пакувальний матеріал 17, солом'яну панель 18. Дно 3, разом з високими торцевими стінками 7, низькими бічними стінками 8 утворюють ствол 19, у якому відбувається трамбування соломи. Пристрій працює наступним чином. Спочатку задається ширина ствола 19 (фіг. 1). Для цього на рамі 1, гвинтом-фіксатором 15 розжимають бічні стінки 8 і відводять в сторони на необхідну ширину, а на основу 2 кладуть по бокам дошку 3, а поперек неї через рівні проміжки закладають пакувальний матеріал (довгі мотузки) 17. Далі натяжним механізмом 5 високі торцеві стінки 7 прижимають до основи 3, до неї збоку гвинтом-фіксатором 15 міцно прижимають бокові стінки 8. У малі пази 9 вставляють металеві крючки 10, у великі пази 11 та штифти 4 - направляючі стійки 12, у горизонтальні пази 14 - прес 16 (фіг. 2-7), яка слугує дном панелі 18. Далі на дошку 3 кладуть солому, яку трамбують гвинтовим пресом 16 і формують нижню частину панелі 18 на рівні верху бокової стінки 8 (фіг. 6). Потім пакувальний матеріал (довгі мотузки) 17 через рівні проміжки кладуть поперек основи 2 захвачують металевими крючками 10 і скріплюють по всій довжині сформовану частину панелі 18 так, щоб мотузки було достатньо для скріплення решти частин панелі. Далі розкручують гвинт-фіксатор 15, бокові стінки 8 піднімають вверх і знову прижимають до високих торцевих стінок 7. Направляючі стійки 12 не дають деформуватися бічним стінкам панелі 18. Для міцності направляючих стійок 12 їх вставляють у штифти 4, які прорізані по бокам дошки 3 і обв'язують пакувальним матеріалом 17, який просовують у крізні отвори 13. Наступний процес трамбування соломи повторюється аналогічно попередньому. Кінцеве виготовлення солом'яної панелі 18 завершується обрамленням зверху дошкою (аналогічною за будовою дошки 3), у штифти якої вставляють направляючі стійки 12 і складання дощатої рами за допомогою шипуватого з'єднання типу "ластівчин хвіст", але цей процес відбувається без участі пристрою, що заявляється і на рисунку не показано. Якщо виникає необхідність виготовлення солом'яної панелі 18 більшої товщини, розкручують гвинт-фіксатор 15, бічні стінки 8 відводять в сторони на відповідну ширину, а на поперечні консолі 6 кладуть дошку 3, розширюючи таким чином ствол 19. 1 UA 82238 U Перевага запропонованого пристрою полягає в тому, що він забезпечує виготовлення солом'яної панелі 18 різної товщини і висоти з міцними стінками. Джерела інформації: 1. http://www.domdomov.ru/lib/wall/soloma/a8778.htm. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для виготовлення солом'яних панелей, що містить квадратний ствол, з дном, кришкою, двополовинчатими бічними стінками і металевими дужками, важелі для піднімання і опускання дна, мотузки, який відрізняється тим, що для регулювання висоти і ширини та забезпечення міцності панелі, ствол утворений не жорстко з'єднаними штифтованим дощатим дном з боковими і торцевими стінками, причому висота останніх відповідає висоті панелі, а верх фіксується за допомогою стійки і натяжного механізму, закріпленого в кінці рами; по бокам основи дна встановлюються поперечні консолі; бокові стінки виконуються такими, що трансформуються за шириною і з'єднуються між собою та торцевими стінками гвинтомфіксатором, крім того бокові стінки з внутрішньої сторони мають вертикальні пази з металевими крючками і направляючими стійками, які вставлені у штифти дощатого дна, а з зовнішньої горизонтальні пази для зчеплення з гвинтовим пресом. 2 UA 82238 U 3 UA 82238 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
