Пристрій для приймання сечі від людини в житлово-побутових умовах

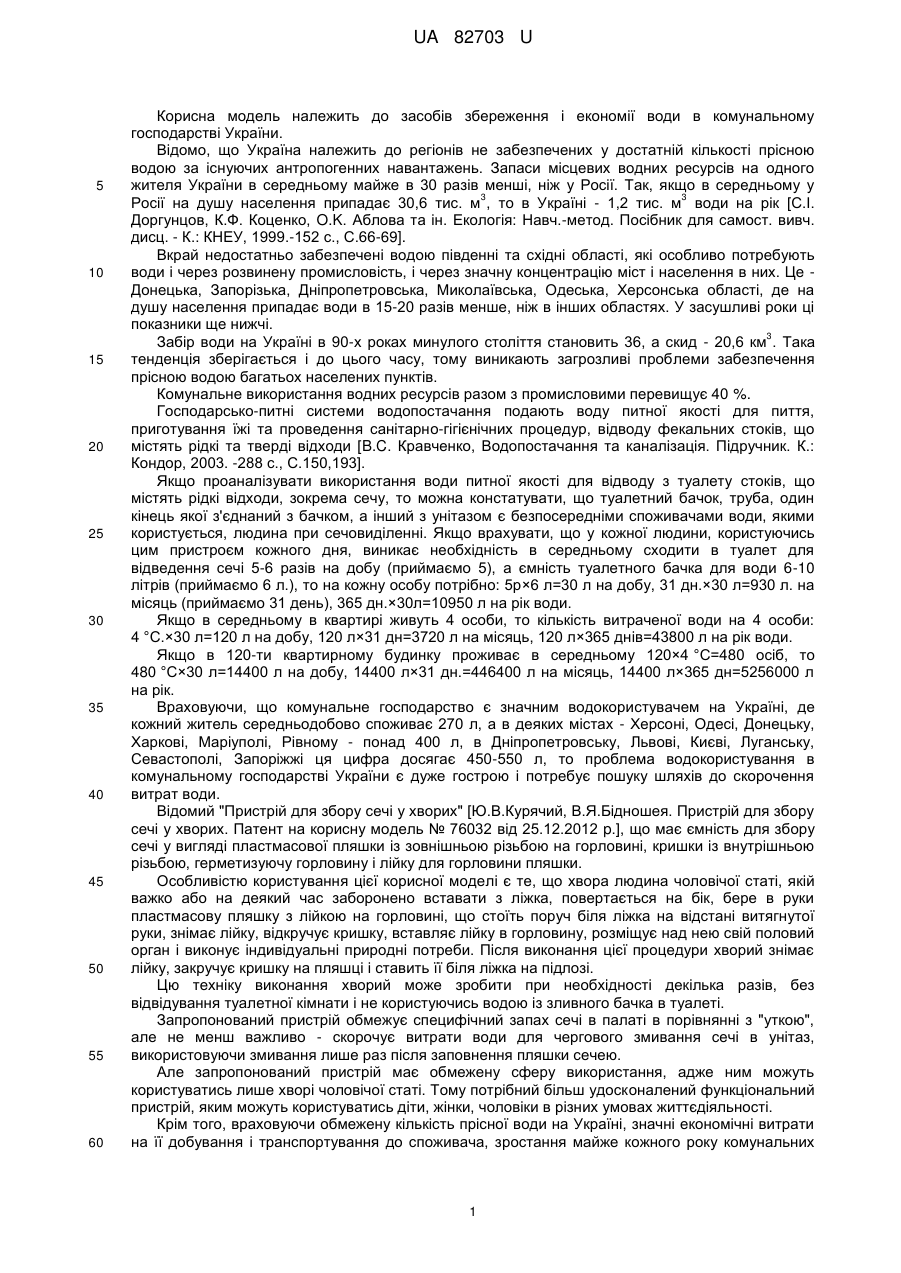

Реферат: Пристрій для приймання сечі у людини в житлово-побутових умовах містить унітаз, в отворі чаші горизонтальної поверхні якого розташована овальна лійкоподібна з відбортованими краями ванночка. UA 82703 U (12) UA 82703 U UA 82703 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів збереження і економії води в комунальному господарстві України. Відомо, що Україна належить до регіонів не забезпечених у достатній кількості прісною водою за існуючих антропогенних навантажень. Запаси місцевих водних ресурсів на одного жителя України в середньому майже в 30 разів менші, ніж у Росії. Так, якщо в середньому у 3 3 Росії на душу населення припадає 30,6 тис. м , то в Україні - 1,2 тис. м води на рік [С.І. Доргунцов, К.Ф. Коценко, O.K. Аблова та ін. Екологія: Навч.-метод. Посібник для самост. вивч. дисц. - К.: КНЕУ, 1999.-152 с., С.66-69]. Вкрай недостатньо забезпечені водою південні та східні області, які особливо потребують води і через розвинену промисловість, і через значну концентрацію міст і населення в них. Це Донецька, Запорізька, Дніпропетровська, Миколаївська, Одеська, Херсонська області, де на душу населення припадає води в 15-20 разів менше, ніж в інших областях. У засушливі роки ці показники ще нижчі. 3 Забір води на Україні в 90-х роках минулого століття становить 36, а скид - 20,6 км . Така тенденція зберігається і до цього часу, тому виникають загрозливі проблеми забезпечення прісною водою багатьох населених пунктів. Комунальне використання водних ресурсів разом з промисловими перевищує 40 %. Господарсько-питні системи водопостачання подають воду питної якості для пиття, приготування їжі та проведення санітарно-гігієнічних процедур, відводу фекальних стоків, що містять рідкі та тверді відходи [B.C. Кравченко, Водопостачання та каналізація. Підручник. К.: Кондор, 2003. -288 с., С.150,193]. Якщо проаналізувати використання води питної якості для відводу з туалету стоків, що містять рідкі відходи, зокрема сечу, то можна констатувати, що туалетний бачок, труба, один кінець якої з'єднаний з бачком, а інший з унітазом є безпосередніми споживачами води, якими користується, людина при сечовиділенні. Якщо врахувати, що у кожної людини, користуючись цим пристроєм кожного дня, виникає необхідність в середньому сходити в туалет для відведення сечі 5-6 разів на добу (приймаємо 5), а ємність туалетного бачка для води 6-10 літрів (приймаємо 6 л.), то на кожну особу потрібно: 5р×6 л=30 л на добу, 31 дн.×30 л=930 л. на місяць (приймаємо 31 день), 365 дн.×30л=10950 л на рік води. Якщо в середньому в квартирі живуть 4 особи, то кількість витраченої води на 4 особи: 4 °C.×30 л=120 л на добу, 120 л×31 дн=3720 л на місяць, 120 л×365 днів=43800 л на рік води. Якщо в 120-ти квартирному будинку проживає в середньому 120×4 °C=480 осіб, то 480 °C×30 л=14400 л на добу, 14400 л×31 дн.=446400 л на місяць, 14400 л×365 дн=5256000 л на рік. Враховуючи, що комунальне господарство є значним водокористувачем на Україні, де кожний житель середньодобово споживає 270 л, а в деяких містах - Херсоні, Одесі, Донецьку, Харкові, Маріуполі, Рівному - понад 400 л, в Дніпропетровську, Львові, Києві, Луганську, Севастополі, Запоріжжі ця цифра досягає 450-550 л, то проблема водокористування в комунальному господарстві України є дуже гострою і потребує пошуку шляхів до скорочення витрат води. Відомий "Пристрій для збору сечі у хворих" [Ю.В.Курячий, В.Я.Бідношея. Пристрій для збору сечі у хворих. Патент на корисну модель № 76032 від 25.12.2012 p.], що має ємність для збору сечі у вигляді пластмасової пляшки із зовнішньою різьбою на горловині, кришки із внутрішньою різьбою, герметизуючу горловину і лійку для горловини пляшки. Особливістю користування цієї корисної моделі є те, що хвора людина чоловічої статі, якій важко або на деякий час заборонено вставати з ліжка, повертається на бік, бере в руки пластмасову пляшку з лійкою на горловині, що стоїть поруч біля ліжка на відстані витягнутої руки, знімає лійку, відкручує кришку, вставляє лійку в горловину, розміщує над нею свій половий орган і виконує індивідуальні природні потреби. Після виконання цієї процедури хворий знімає лійку, закручує кришку на пляшці і ставить її біля ліжка на підлозі. Цю техніку виконання хворий може зробити при необхідності декілька разів, без відвідування туалетної кімнати і не користуючись водою із зливного бачка в туалеті. Запропонований пристрій обмежує специфічний запах сечі в палаті в порівнянні з "уткою", але не менш важливо - скорочує витрати води для чергового змивання сечі в унітаз, використовуючи змивання лише раз після заповнення пляшки сечею. Але запропонований пристрій має обмежену сферу використання, адже ним можуть користуватись лише хворі чоловічої статі. Тому потрібний більш удосконалений функціональний пристрій, яким можуть користуватись діти, жінки, чоловіки в різних умовах життєдіяльності. Крім того, враховуючи обмежену кількість прісної води на Україні, значні економічні витрати на її добування і транспортування до споживача, зростання майже кожного року комунальних 1 UA 82703 U 5 10 15 20 25 30 35 40 45 тарифів на воду, то така ситуація для більшої частини населення України з невеликими заробітними платами і пенсіями, і навіть безробітним, є несприятливою. В основу корисної моделі поставлено задачу по створенню простого економічно доступного для придбання господарями квартир пристрою для прийому сечі від людини в житловопобутових умовах. Поставлена задача вирішується тим, що в отворі чаші горизонтальної поверхні унітаза розташована овальна лійкоподібна з відбортованим краями ванночка. Ванночка виконана із корозійностійкого матеріалу або захищена антикорозійним покриттям, а її об'єм відповідає половинному об'єму верхньої частини чаші унітаза. Невід'ємною складовою частиною пристрою є закритий корозійностійкий резервуар з герметизуючою кришкою. На кресленні показаний вертикальний переріз унітаза, що має патрубок 1, чашу 2, гідрозатвор 3, відвідну трубу 4, лійкоподібну з відбортованими краями ванночку5, ізолюючу кришку 6. Монтаж пристрою виконується по схемі: в отвір чаші 2 унітаза вставляють овальну лійкоподібну ванночку 5, об'єм якої відповідає половинному об'єму чаші унітаза, а відбортовані краї розташовані на горизонтальній поверхні туалетного виробу і забезпечують висяче положення ванночки відносно до об'ємного простору чаші. Зверху відбортованих країв знаходиться ізолююча кришка 6. Поряд з унітазом в туалетному приміщенні розташований 5-10-ти літровий резервуар з горловиною і герметизуючою кришкою, лійкою під горловину, пульверизатором з водою і балончиком з розпилювачем дезодоранту. Користування пристроєм: особа, що відчула потребу в сечовиділенні заходить в туалет, відкриває ізолюючу кришку 6, вставляє в отвір чаші 2 унітаза ванночку 5, яка відбортованими краями опирається на горизонтальну привалочну поверхню унітаза, сідає на відбортовані краї або, стоячи здійснює процес сечовиділення. Після його закінчення виймає ванночку з отвору чаші унітаза, і зливає вміст через лійку в горловину резервуара, попередньо знявши з горловини герметизуючи кришку. Сюди ж змиває певну кількість води, що використана для змивання внутрішньої поверхні ванночки за допомогою стиснутого струменя води пульверизатора, а потім розпилює дезодорант за допомогою балончика з метою усунення специфічного запаху сечі. Далі горловину резервуара закриває герметизуючою кришкою. Процес користування пристроєм для прийому сечі від осіб різної статі, віку, стану здоров'я може тривати доти, поки резервуар практично не буде заповнений сечею. Помиту ванночку кладуть в поліетиленовий пакет і вішають на крючок бокової стіни туалету. Далі відкривають кришку горловини резервуара і його вміст зливають в унітаз, користуючись об'ємом води туалетного бачка для змиву фекальних твердих і рідких стоків. Якщо одна особа після сечовиділення для зливу внутрішньої поверхні ванночки за допомогою пульверизатора використала 0,5 л води, то, користуючись запропонованим пристроєм для прийому сечі від людини 5 разів, витрата води в цьому випадку складає: 5 р.×0,5 л=2,5 л. за добу, за місяць: 31 дн.×2,5 л.=77,5 л, за рік 365 дн.×2,5 л=912,5 л. Якщо в квартирі живуть 4 особи, то витрата води для відведення сечі ними 5 разів складає за добу: 4 °C.×2,5 л=10 л, за місяць: 31 дн.×10 л=310 л, за рік 365 дн.×10 л=3650 л. Кількість витраченої води при користуванні пристроєм в 120-ти квартирному житловому будинку з проживанням в кожній квартирі 4-х осіб (480 осіб в будинку) складає за добу: 480 °C.×2,5 л=1200 л, за місяць: 31 дн.×1200 л=37200 л, за рік 365 дн.×1200 л=438000 л. Зведемо результати розрахунків в таблицю і підрахуємо порівняльні результати для одержання очікуваної економії води при користуванні запропонованим пристроєм. 2 UA 82703 U Таблиця Витрата води з Витрата води з використанням використанням її з запропонованого пристрою для туалетного бачка для 5-ти 5-ти разового відведення сечі в разового відведення сечі в резервуар раковину (унітаз) 1 2 на одну особу: за добу: 30 л 2,5 л за місяць: 930 л 77,5 л за рік: 1095 912,5 л на чотири особи: за добу: 120 л 10 л за місяць: 3720 л 310 л за рік: 43800 л 3650 л на 480 осіб: за добу: 14400 л 1200 л за місяць: 446400 л 37200 л за рік: 5256000 л 438000 л 5 10 15 Очікувана економія води з використанням запропонованого пристрою 3 30-2,5=27,5 л 930-77,5=852,5 л 10950-912,5=10037,5 л 120-10=110 л 3720-310=3410 л 43800-3650=40150 л 14400-1200=12200 л 446400-37200=409200 л 5256000-438000=4818000 л Отже, запропонований пристрій значною мірою скорочує витрату води для прийому сечі у людини при багаторазовому його використанні. Цей об'єм економії води може стати реально відчутним, коли в кожній квартирі житлового будинку будуть встановлені лічильники води. Тоді питання з розрахунками по кількості витраченої води кожною сім'єю з використанням запропонованого пристрою буде зрозумілим, очевидним і не потребує додаткових роз'яснень по кошторису з боку водоканалу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для приймання сечі у людини в житлово-побутових умовах, що містить унітаз, який відрізняється тим, що в отворі чаші горизонтальної поверхні унітаза розташована овальна лійкоподібна з відбортованими краями ванночка. 2. Пристрій для приймання сечі за п. 1, який відрізняється тим, що ванночка виконана із корозійностійкого матеріалу або захищена антикорозійним покриттям, а її об'єм відповідає половинному об'єму верхньої частини чаші унітаза. 3. Пристрій для приймання сечі за пп. 1, 2, який відрізняється тим, що невід'ємною складовою частиною пристрою є закритий корозійностійкий резервуар з герметизуючою кришкою. 3 UA 82703 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
