Меблевий модуль

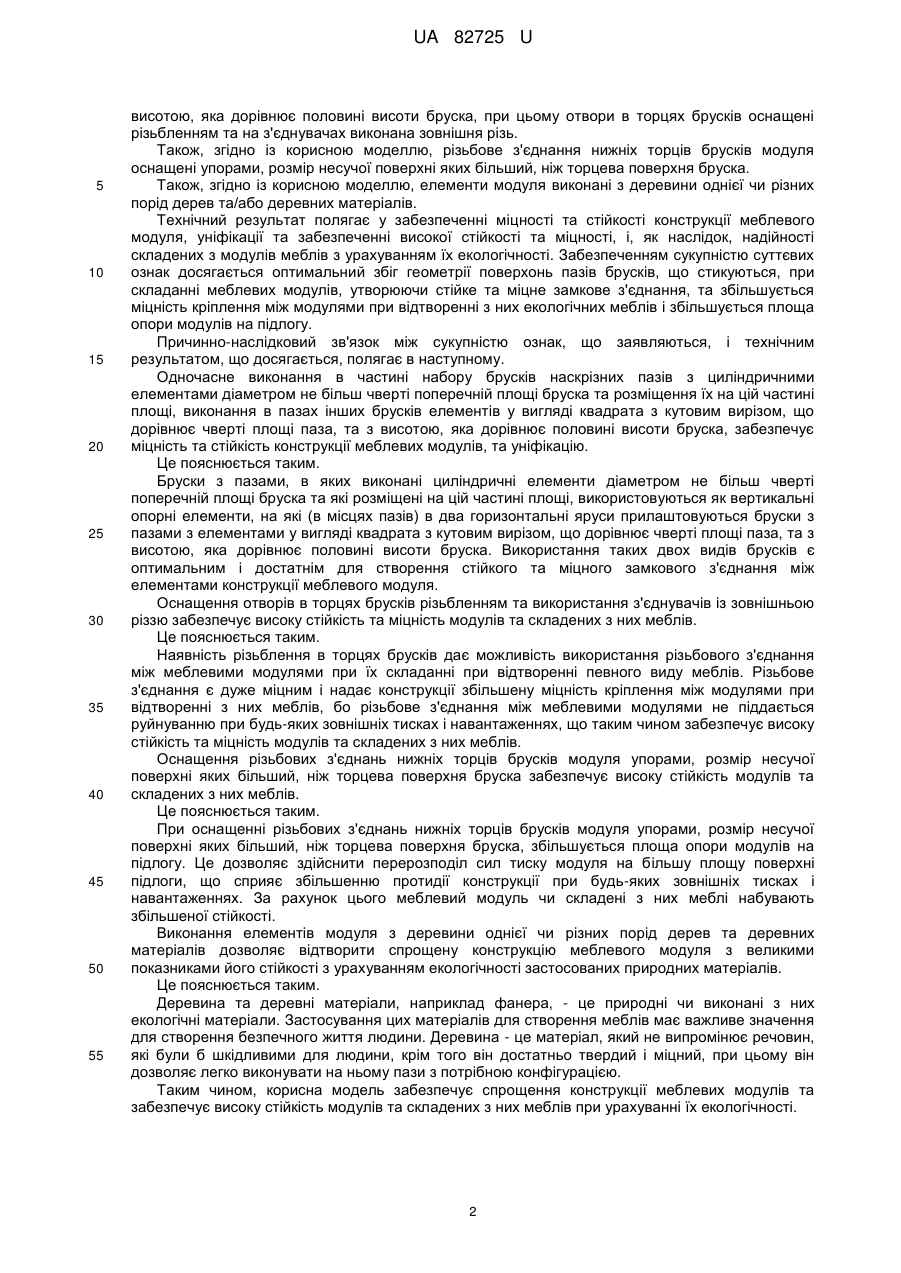

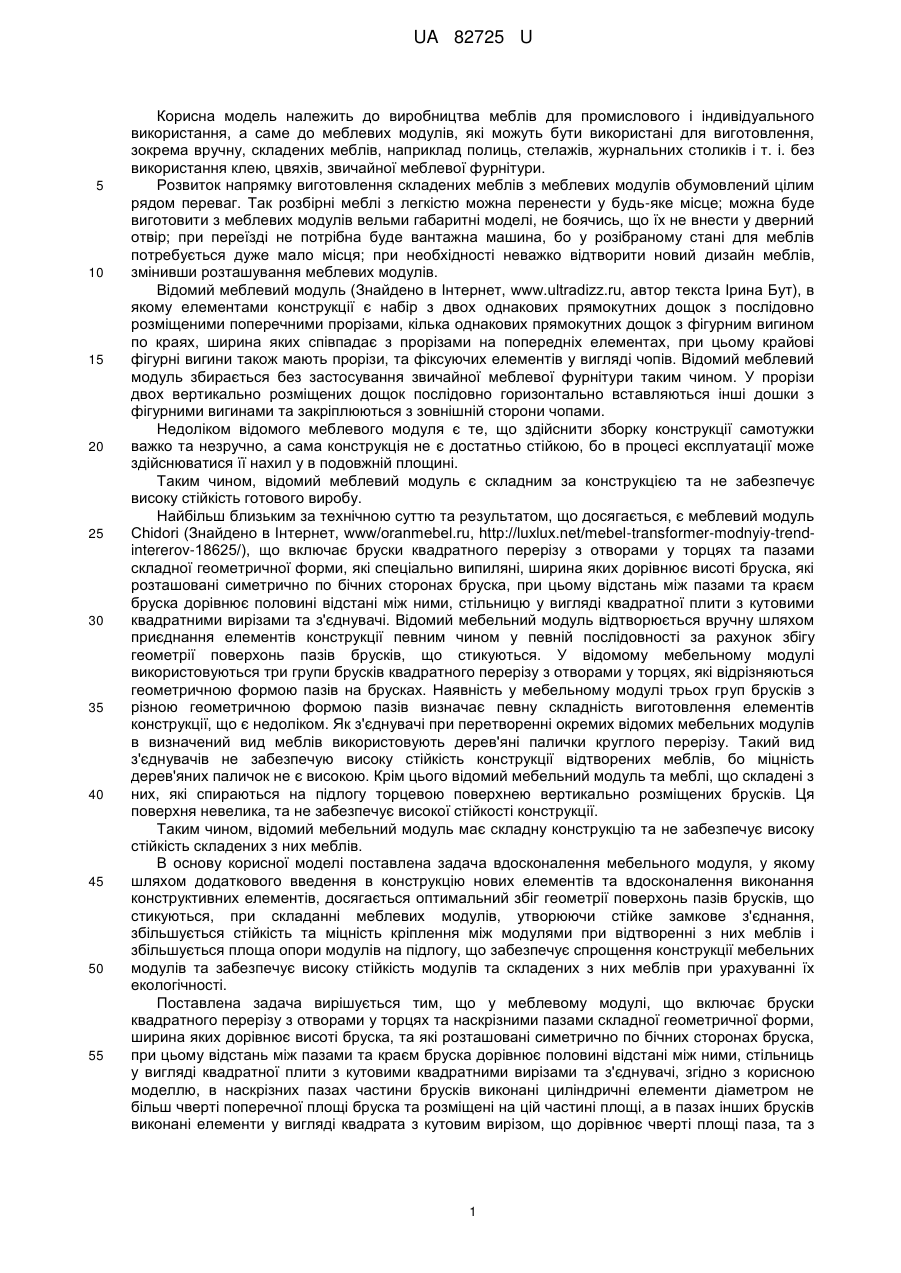

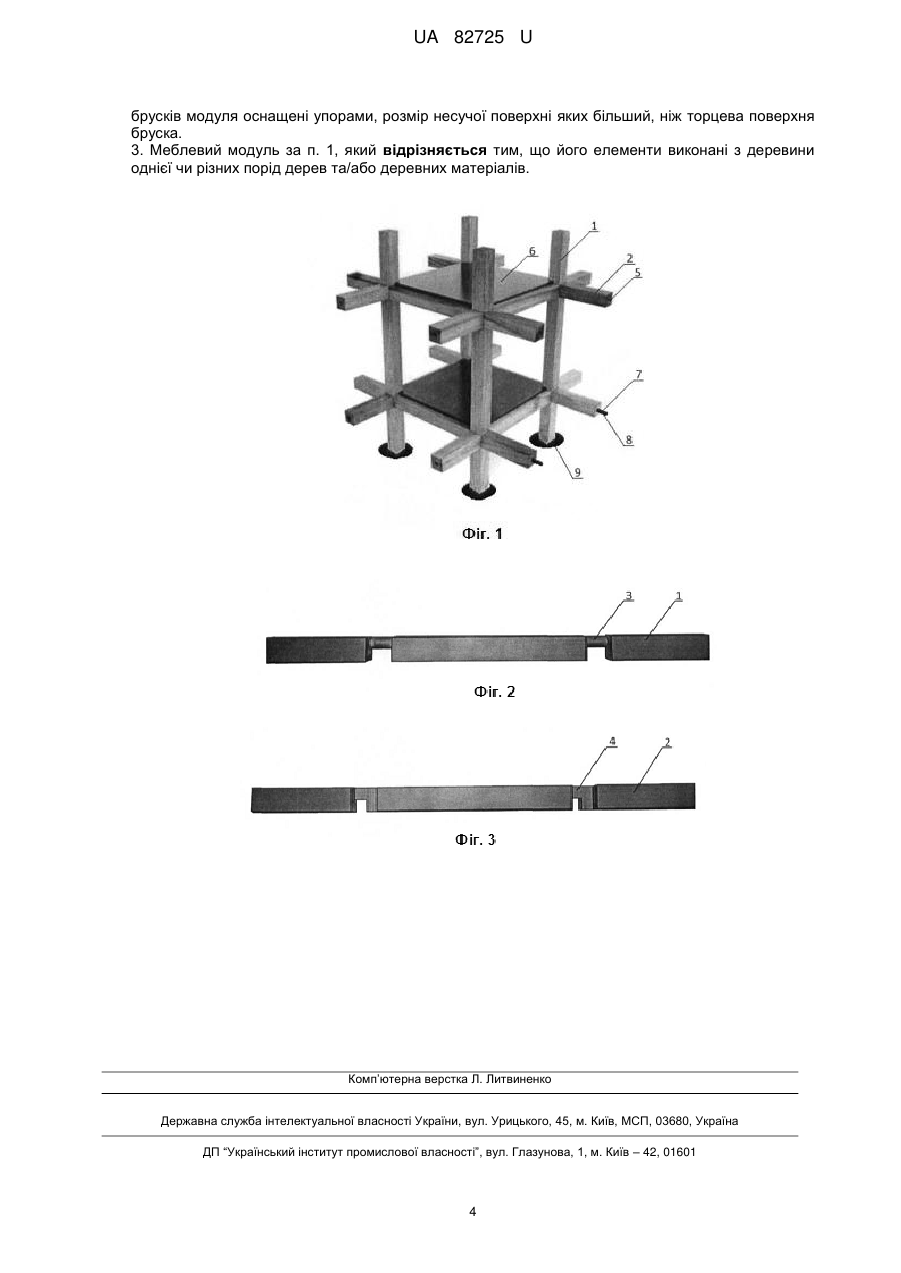

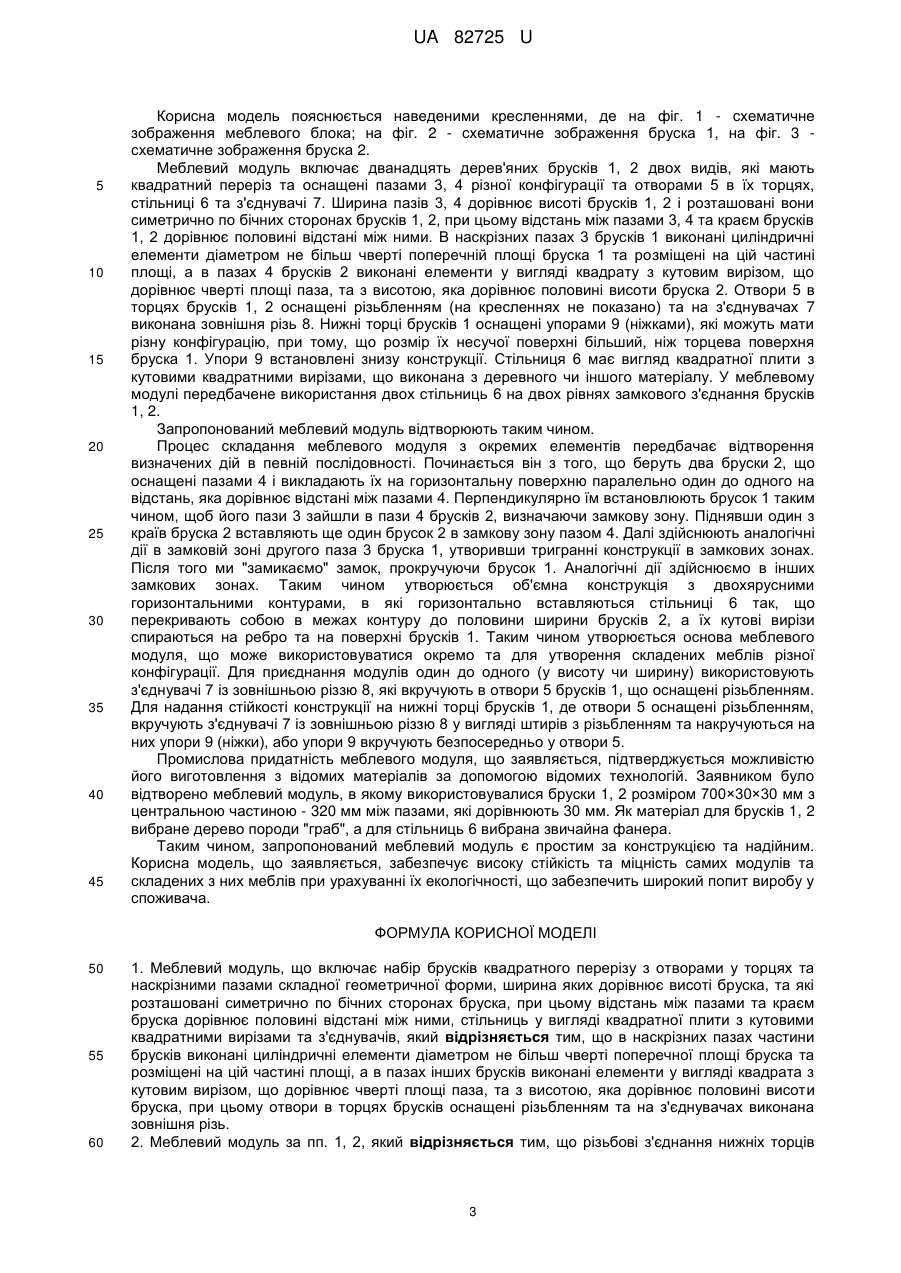

Реферат: Меблевий модуль включає набір брусків квадратного перерізу з отворами у торцях та наскрізними пазами складної геометричної форми, ширина яких дорівнює висоті бруска, та які розташовані симетрично по бічних сторонах бруска, при цьому відстань між пазами та краєм бруска дорівнює половині відстані між ними, стільниць у вигляді квадратної плити з кутовими квадратними вирізами та з'єднувачів. В наскрізних пазах частини брусків виконані циліндричні елементи діаметром не більш чверті поперечної площі бруска та розміщені на цій частині площі, а в пазах інших брусків виконані елементи у вигляді квадрата з кутовим вирізом, що дорівнює чверті площі паза, та з висотою, яка дорівнює половині висоти бруска, при цьому отвори в торцях брусків оснащені різьбленням та на з'єднувачах виконана зовнішня різь. UA 82725 U (54) МЕБЛЕВИЙ МОДУЛЬ UA 82725 U UA 82725 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва меблів для промислового і індивідуального використання, а саме до меблевих модулів, які можуть бути використані для виготовлення, зокрема вручну, складених меблів, наприклад полиць, стелажів, журнальних столиків і т. і. без використання клею, цвяхів, звичайної меблевої фурнітури. Розвиток напрямку виготовлення складених меблів з меблевих модулів обумовлений цілим рядом переваг. Так розбірні меблі з легкістю можна перенести у будь-яке місце; можна буде виготовити з меблевих модулів вельми габаритні моделі, не боячись, що їх не внести у дверний отвір; при переїзді не потрібна буде вантажна машина, бо у розібраному стані для меблів потребується дуже мало місця; при необхідності неважко відтворити новий дизайн меблів, змінивши розташування меблевих модулів. Відомий меблевий модуль (Знайдено в Інтернет, www.ultradizz.ru, aвтор текста Ірина Бут), в якому елементами конструкції є набір з двох однакових прямокутних дощок з послідовно розміщеними поперечними прорізами, кілька однакових прямокутних дощок з фігурним вигином по краях, ширина яких співпадає з прорізами на попередніх елементах, при цьому крайові фігурні вигини також мають прорізи, та фіксуючих елементів у вигляді чопів. Відомий меблевий модуль збирається без застосування звичайної меблевої фурнітури таким чином. У прорізи двох вертикально розміщених дощок послідовно горизонтально вставляються інші дошки з фігурними вигинами та закріплюються з зовнішній сторони чопами. Недоліком відомого меблевого модуля є те, що здійснити зборку конструкції самотужки важко та незручно, а сама конструкція не є достатньо стійкою, бо в процесі експлуатації може здійснюватися її нахил у в подовжній площині. Таким чином, відомий меблевий модуль є складним за конструкцією та не забезпечує високу стійкість готового виробу. Найбільш близьким за технічною суттю та результатом, що досягається, є меблевий модуль Chidori (Знайдено в Інтернет, www/oranmebel.ru, http://luxlux.net/mebel-transformer-modnyiy-trendintererov-18625/), що включає бруски квадратного перерізу з отворами у торцях та пазами складної геометричної форми, які спеціально випиляні, ширина яких дорівнює висоті бруска, які розташовані симетрично по бічних сторонах бруска, при цьому відстань між пазами та краєм бруска дорівнює половині відстані між ними, стільницю у вигляді квадратної плити з кутовими квадратними вирізами та з'єднувачі. Відомий мебельний модуль відтворюється вручну шляхом приєднання елементів конструкції певним чином у певній послідовності за рахунок збігу геометрії поверхонь пазів брусків, що стикуються. У відомому мебельному модулі використовуються три групи брусків квадратного перерізу з отворами у торцях, які відрізняються геометричною формою пазів на брусках. Наявність у мебельному модулі трьох груп брусків з різною геометричною формою пазів визначає певну складність виготовлення елементів конструкції, що є недоліком. Як з'єднувачі при перетворенні окремих відомих мебельних модулів в визначений вид меблів використовують дерев'яні палички круглого перерізу. Такий вид з'єднувачів не забезпечую високу стійкість конструкції відтворених меблів, бо міцність дерев'яних паличок не є високою. Крім цього відомий мебельний модуль та меблі, що складені з них, які спираються на підлогу торцевою поверхнею вертикально розміщених брусків. Ця поверхня невелика, та не забезпечує високої стійкості конструкції. Таким чином, відомий мебельний модуль має складну конструкцію та не забезпечує високу стійкість складених з них меблів. В основу корисної моделі поставлена задача вдосконалення мебельного модуля, у якому шляхом додаткового введення в конструкцію нових елементів та вдосконалення виконання конструктивних елементів, досягається оптимальний збіг геометрії поверхонь пазів брусків, що стикуються, при складанні меблевих модулів, утворюючи стійке замкове з'єднання, збільшується стійкість та міцність кріплення між модулями при відтворенні з них меблів і збільшується площа опори модулів на підлогу, що забезпечує спрощення конструкції мебельних модулів та забезпечує високу стійкість модулів та складених з них меблів при урахуванні їх екологічності. Поставлена задача вирішується тим, що у меблевому модулі, що включає бруски квадратного перерізу з отворами у торцях та наскрізними пазами складної геометричної форми, ширина яких дорівнює висоті бруска, та які розташовані симетрично по бічних сторонах бруска, при цьому відстань між пазами та краєм бруска дорівнює половині відстані між ними, стільниць у вигляді квадратної плити з кутовими квадратними вирізами та з'єднувачі, згідно з корисною моделлю, в наскрізних пазах частини брусків виконані циліндричні елементи діаметром не більш чверті поперечної площі бруска та розміщені на цій частині площі, а в пазах інших брусків виконані елементи у вигляді квадрата з кутовим вирізом, що дорівнює чверті площі паза, та з 1 UA 82725 U 5 10 15 20 25 30 35 40 45 50 55 висотою, яка дорівнює половині висоти бруска, при цьому отвори в торцях брусків оснащені різьбленням та на з'єднувачах виконана зовнішня різь. Також, згідно із корисною моделлю, різьбове з'єднання нижніх торців брусків модуля оснащені упорами, розмір несучої поверхні яких більший, ніж торцева поверхня бруска. Також, згідно із корисною моделлю, елементи модуля виконані з деревини однієї чи різних порід дерев та/або деревних матеріалів. Технічний результат полягає у забезпеченні міцності та стійкості конструкції меблевого модуля, уніфікації та забезпеченні високої стійкості та міцності, і, як наслідок, надійності складених з модулів меблів з урахуванням їх екологічності. Забезпеченням сукупністю суттєвих ознак досягається оптимальний збіг геометрії поверхонь пазів брусків, що стикуються, при складанні меблевих модулів, утворюючи стійке та міцне замкове з'єднання, та збільшується міцність кріплення між модулями при відтворенні з них екологічних меблів і збільшується площа опори модулів на підлогу. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, і технічним результатом, що досягається, полягає в наступному. Одночасне виконання в частині набору брусків наскрізних пазів з циліндричними елементами діаметром не більш чверті поперечній площі бруска та розміщення їх на цій частині площі, виконання в пазах інших брусків елементів у вигляді квадрата з кутовим вирізом, що дорівнює чверті площі паза, та з висотою, яка дорівнює половині висоти бруска, забезпечує міцність та стійкість конструкції меблевих модулів, та уніфікацію. Це пояснюється таким. Бруски з пазами, в яких виконані циліндричні елементи діаметром не більш чверті поперечній площі бруска та які розміщені на цій частині площі, використовуються як вертикальні опорні елементи, на які (в місцях пазів) в два горизонтальні яруси прилаштовуються бруски з пазами з елементами у вигляді квадрата з кутовим вирізом, що дорівнює чверті площі паза, та з висотою, яка дорівнює половині висоти бруска. Використання таких двох видів брусків є оптимальним і достатнім для створення стійкого та міцного замкового з'єднання між елементами конструкції меблевого модуля. Оснащення отворів в торцях брусків різьбленням та використання з'єднувачів із зовнішньою різзю забезпечує високу стійкість та міцність модулів та складених з них меблів. Це пояснюється таким. Наявність різьблення в торцях брусків дає можливість використання різьбового з'єднання між меблевими модулями при їх складанні при відтворенні певного виду меблів. Різьбове з'єднання є дуже міцним і надає конструкції збільшену міцність кріплення між модулями при відтворенні з них меблів, бо різьбове з'єднання між меблевими модулями не піддається руйнуванню при будь-яких зовнішніх тисках і навантаженнях, що таким чином забезпечує високу стійкість та міцність модулів та складених з них меблів. Оснащення різьбових з'єднань нижніх торців брусків модуля упорами, розмір несучої поверхні яких більший, ніж торцева поверхня бруска забезпечує високу стійкість модулів та складених з них меблів. Це пояснюється таким. При оснащенні різьбових з'єднань нижніх торців брусків модуля упорами, розмір несучої поверхні яких більший, ніж торцева поверхня бруска, збільшується площа опори модулів на підлогу. Це дозволяє здійснити перерозподіл сил тиску модуля на більшу площу поверхні підлоги, що сприяє збільшенню протидії конструкції при будь-яких зовнішніх тисках і навантаженнях. За рахунок цього меблевий модуль чи складені з них меблі набувають збільшеної стійкості. Виконання елементів модуля з деревини однієї чи різних порід дерев та деревних матеріалів дозволяє відтворити спрощену конструкцію меблевого модуля з великими показниками його стійкості з урахуванням екологічності застосованих природних матеріалів. Це пояснюється таким. Деревина та деревні матеріали, наприклад фанера, - це природні чи виконані з них екологічні матеріали. Застосування цих матеріалів для створення меблів має важливе значення для створення безпечного життя людини. Деревина - це матеріал, який не випромінює речовин, які були б шкідливими для людини, крім того він достатньо твердий і міцний, при цьому він дозволяє легко виконувати на ньому пази з потрібною конфігурацією. Таким чином, корисна модель забезпечує спрощення конструкції меблевих модулів та забезпечує високу стійкість модулів та складених з них меблів при урахуванні їх екологічності. 2 UA 82725 U 5 10 15 20 25 30 35 40 45 Корисна модель пояснюється наведеними кресленнями, де на фіг. 1 - схематичне зображення меблевого блока; на фіг. 2 - схематичне зображення бруска 1, на фіг. 3 схематичне зображення бруска 2. Меблевий модуль включає дванадцять дерев'яних брусків 1, 2 двох видів, які мають квадратний переріз та оснащені пазами 3, 4 різної конфігурації та отворами 5 в їх торцях, стільниці 6 та з'єднувачі 7. Ширина пазів 3, 4 дорівнює висоті брусків 1, 2 і розташовані вони симетрично по бічних сторонах брусків 1, 2, при цьому відстань між пазами 3, 4 та краєм брусків 1, 2 дорівнює половині відстані між ними. В наскрізних пазах 3 брусків 1 виконані циліндричні елементи діаметром не більш чверті поперечній площі бруска 1 та розміщені на цій частині площі, а в пазах 4 брусків 2 виконані елементи у вигляді квадрату з кутовим вирізом, що дорівнює чверті площі паза, та з висотою, яка дорівнює половині висоти бруска 2. Отвори 5 в торцях брусків 1, 2 оснащені різьбленням (на кресленнях не показано) та на з'єднувачах 7 виконана зовнішня різь 8. Нижні торці брусків 1 оснащені упорами 9 (ніжками), які можуть мати різну конфігурацію, при тому, що розмір їх несучої поверхні більший, ніж торцева поверхня бруска 1. Упори 9 встановлені знизу конструкції. Стільниця 6 має вигляд квадратної плити з кутовими квадратними вирізами, що виконана з деревного чи іншого матеріалу. У меблевому модулі передбачене використання двох стільниць 6 на двох рівнях замкового з'єднання брусків 1, 2. Запропонований меблевий модуль відтворюють таким чином. Процес складання меблевого модуля з окремих елементів передбачає відтворення визначених дій в певній послідовності. Починається він з того, що беруть два бруски 2, що оснащені пазами 4 і викладають їх на горизонтальну поверхню паралельно один до одного на відстань, яка дорівнює відстані між пазами 4. Перпендикулярно їм встановлюють брусок 1 таким чином, щоб його пази 3 зайшли в пази 4 брусків 2, визначаючи замкову зону. Піднявши один з країв бруска 2 вставляють ще один брусок 2 в замкову зону пазом 4. Далі здійснюють аналогічні дії в замковій зоні другого паза 3 бруска 1, утворивши тригранні конструкції в замкових зонах. Після того ми "замикаємо" замок, прокручуючи брусок 1. Аналогічні дії здійснюємо в інших замкових зонах. Таким чином утворюється об'ємна конструкція з двохярусними горизонтальними контурами, в які горизонтально вставляються стільниці 6 так, що перекривають собою в межах контуру до половини ширини брусків 2, а їх кутові вирізи спираються на ребро та на поверхні брусків 1. Таким чином утворюється основа меблевого модуля, що може використовуватися окремо та для утворення складених меблів різної конфігурації. Для приєднання модулів один до одного (у висоту чи ширину) використовують з'єднувачі 7 із зовнішньою різзю 8, які вкручують в отвори 5 брусків 1, що оснащені різьбленням. Для надання стійкості конструкції на нижні торці брусків 1, де отвори 5 оснащені різьбленням, вкручують з'єднувачі 7 із зовнішньою різзю 8 у вигляді штирів з різьбленням та накручуються на них упори 9 (ніжки), або упори 9 вкручують безпосередньо у отвори 5. Промислова придатність меблевого модуля, що заявляється, підтверджується можливістю його виготовлення з відомих матеріалів за допомогою відомих технологій. Заявником було відтворено меблевий модуль, в якому використовувалися бруски 1, 2 розміром 700×30×30 мм з центральною частиною - 320 мм між пазами, які дорівнюють 30 мм. Як матеріал для брусків 1, 2 вибране дерево породи "граб", а для стільниць 6 вибрана звичайна фанера. Таким чином, запропонований меблевий модуль є простим за конструкцією та надійним. Корисна модель, що заявляється, забезпечує високу стійкість та міцність самих модулів та складених з них меблів при урахуванні їх екологічності, що забезпечить широкий попит виробу у споживача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Меблевий модуль, що включає набір брусків квадратного перерізу з отворами у торцях та наскрізними пазами складної геометричної форми, ширина яких дорівнює висоті бруска, та які розташовані симетрично по бічних сторонах бруска, при цьому відстань між пазами та краєм бруска дорівнює половині відстані між ними, стільниць у вигляді квадратної плити з кутовими квадратними вирізами та з'єднувачів, який відрізняється тим, що в наскрізних пазах частини брусків виконані циліндричні елементи діаметром не більш чверті поперечної площі бруска та розміщені на цій частині площі, а в пазах інших брусків виконані елементи у вигляді квадрата з кутовим вирізом, що дорівнює чверті площі паза, та з висотою, яка дорівнює половині висоти бруска, при цьому отвори в торцях брусків оснащені різьбленням та на з'єднувачах виконана зовнішня різь. 2. Меблевий модуль за пп. 1, 2, який відрізняється тим, що різьбові з'єднання нижніх торців 3 UA 82725 U брусків модуля оснащені упорами, розмір несучої поверхні яких більший, ніж торцева поверхня бруска. 3. Меблевий модуль за п. 1, який відрізняється тим, що його елементи виконані з деревини однієї чи різних порід дерев та/або деревних матеріалів. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
