Меблевий виріб

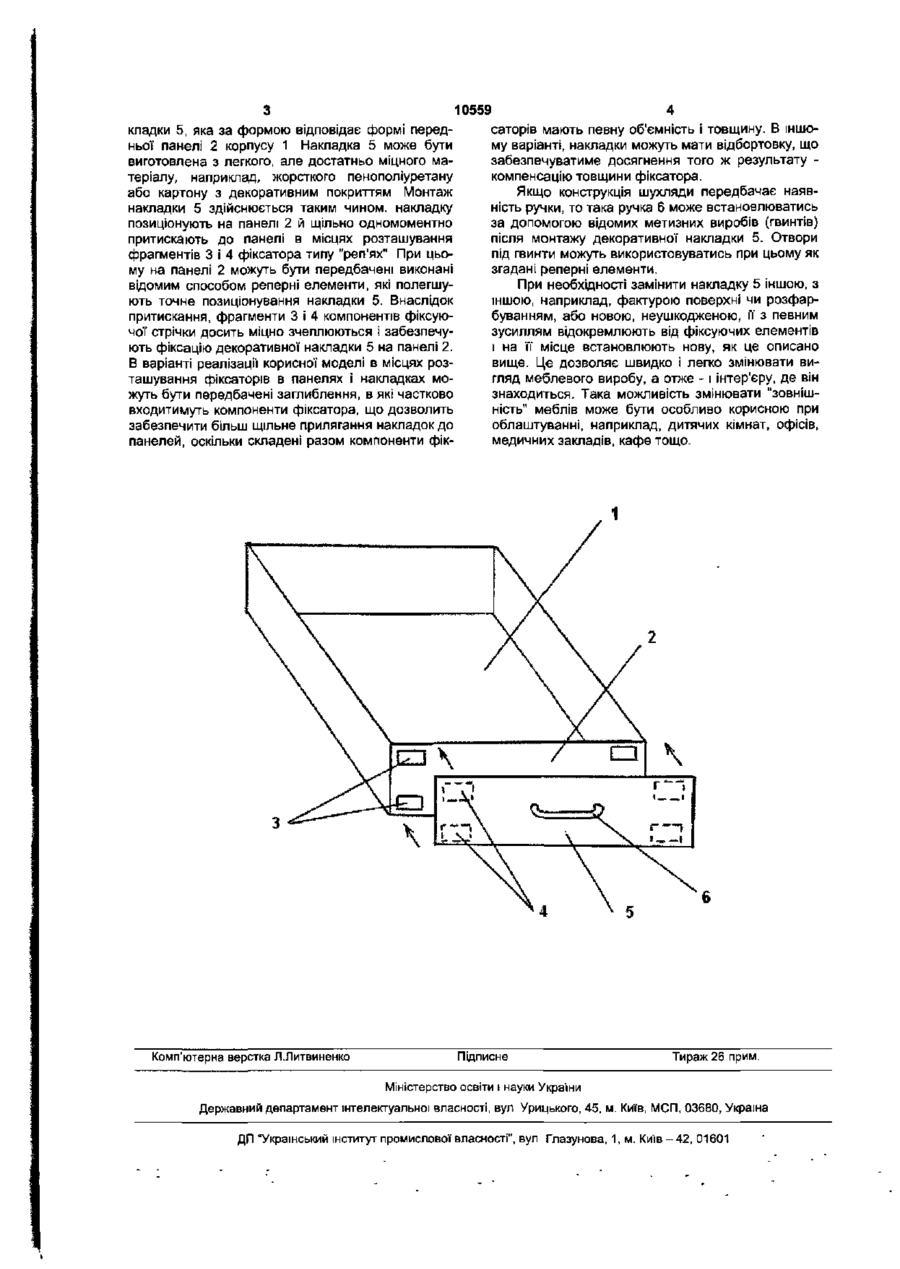

Меблевий виріб, що містить жорсткий корпус, складений з панелей з декоративним облицюванням, який відрізняється тим, що облицювання принаймні деяких панелей виконане у вигляді листової накладки, з'єднаної з панеллю фіксуючими елементами типу "реп'ях". Корисна модель відноситься до конструкції меблів і може бути використана при виробництві переважно малогабаритних меблів офісного призначення, меблів для дитячих кімнат, закладів громадського харчування тощо. Широко відомі з давніх часів меблі, виготовлені з натуральної деревини. Для надання меблям привабливого зовнішнього вигляду їх бажано виготовляти, як правило, з високоякісної, коштовної деревини (карельської' берези, горіху, червоного дерева), що робить такі меблеві вироби дуже дорогими [див. наприклад Шумега С.С Технология столярно-мебельного производства. М. Лесная промышленность, 1984г.]. Для здешевлення продукції при виробництві сучасних меблів широко використовують більш дешеві матеріали, наприклад, панелі ДСП, які, для надання їм естетичного вигляду, облицьовують декоративним матеріалом - дерев'яним шпоном, листовим пластиком ті ін. Саме за такою технологією виготовлено обраний нами за найближчий аналог меблевий виріб, гарнітур "Золушка"-20, артикул 76 020 12/64, ГОСТ 1Э917-24. Меблі з цього гарнітуру мають жорсткий корпус, складений з панелей, вкритих облицювальним матеріалом щільно наклеєним декоративним гетінаксом. До недоліків меблевого виробу - прототипу слід віднести неможливість зміни його зовнішнього вигляду через те, що облицювальний матеріал зв'язано з панелями нероз'ємним, клейовим з'єднанням. До того ж, саме нероз'ємне з'єднання утруднює і ремонт меблів, оскільки замінити пошкоджене облицювання вкрай важко. В основу корисної моделі покладена задача розробити таку конструкцію меблевого виробу, яка б давала змогу швидко і легко змінювати його зовнішній вигляд (фактуру поверхні, розфарбування. колір, орнамент), а також давала б змогу легко замінювати облицювання в разі його пошкодження. Зазначена задача вирішується тим, що в меблевому виробі, який містить жорсткий корпус, складений з панелей з декоративним облицюванням, відповідно до корисної моделі, облицювання принаймні деяких панелей виконане у вигляді листової накладки, зв'язаної з панеллю фіксуючими елементами типу "реп'ях". Технічний результат такого рішення полягає в тому, що фіксуючий елемент типу "реп'ях" утворює досить міцне, але легкороз'ємне з'єднання, яке дозволяє як закріплювати облицювання на панелі, так і легко знімати його І заміняти іншим Це надає можливість легкої трансформації зовнішнього вигляду меблів, полегшує їх ремонт та урізноманггнює враження від них. Суть корисної моделі пояснюється описом та кресленням, на якому, в якості прикладу реалізації корисної моделі, схематично зображений меблевий виріб, а саме - шухляда письмового столу або комоду зі змінним облицюванням передньої панелі, вид в аксонометричній проекції1. Зображений на кресленні меблевий виріб, шухляда столу або комоду, складається з жорсткого коробчастого корпусу 1, виготовленого за відомими технологіями. На передній панелі 2 корпусу 1, виготовленої, наприклад, з фанери, металу, ДСП або іншого відомого матеріалу, закріплені (наприклад, приклеєні) фіксуючі елементи у вигляді фрагментів 3 одного з компонентів фіксуючої стрічки типу "реп'ях" (або "липучка"), яка широко застосовується як застібка для одежі, взуття, сумок тощо. Відповідні фрагменти 4 другого компоненту фіксуючої стрічки "реп'ях" (позначені пунктиром) закріплені в належних місцях декоративної листової на О) ю кладки 5, яка за формою відповідає формі передньої панелі 2 корпусу 1 Накладка 5 може бути виготовлена з легкого, але достатньо міцного матеріалу, наприклад, жорсткого пенополіуретану або картону з декоративним покриттям Монтаж накладки 5 здійснюється таким чином, накладку позиціонують на панелі 2 й щільно одномоментно притискають до панелі в місцях розташування фрагментів 3 і 4 фіксатора типу "реп'ях" При цьому на панелі 2 можуть бути передбачені виконані відомим способом реперні елементи, які полегшують точне позиціонування накладки 5. Внаслідок притискання, фрагменти 3 і 4 компонентів фіксуючої стрічки досить міцно зчеплюються і забезпечують фіксацію декоративної накладки 5 на панелі 2. В варіанті реалізації корисної моделі в місцях розташування фіксаторів в панелях і накладках можуть бути передбачені заглиблення, в які частково входитимуть компоненти фіксатора, що дозволить забезпечити більш щільне прилягання накладок до панелей, оскільки складені разом компоненти фік Комп'ютерна верстка Л.Литвиненко 10559 саторів мають певну об'ємність і товщину. В іншому варіанті, накладки можуть мати відбортовку, що забезпечуватиме досягнення того ж результату компенсацію товщини фіксатора. Якщо конструкція шухляди передбачає наявність ручки, то така ручка 6 може встановлюватись за допомогою відомих метизних виробів (гвинтів) після монтажу декоративної накладки 5. Отвори під гвинти можуть використовуватись при цьому як згадані реперні елементи. При необхідності замінити накладку 5 іншою, з іншою, наприклад, фактурою поверхні чи розфарбуванням, або новою, неушкодженою, її з певним зусиллям відокремлюють від фіксуючих елементів і на її місце встановлюють нову, як це описано вище. Це дозволяє швидко і легко змінювати вигляд меблевого виробу, а отже - і інтер'єру, де він знаходиться. Така можливість змінювати "зовнішність" меблів може бути особливо корисною при облаштуванні, наприклад, дитячих кімнат, офісів, медичних закладів, кафе тощо. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601
