Меблевий виріб із обертовою фасадною частиною

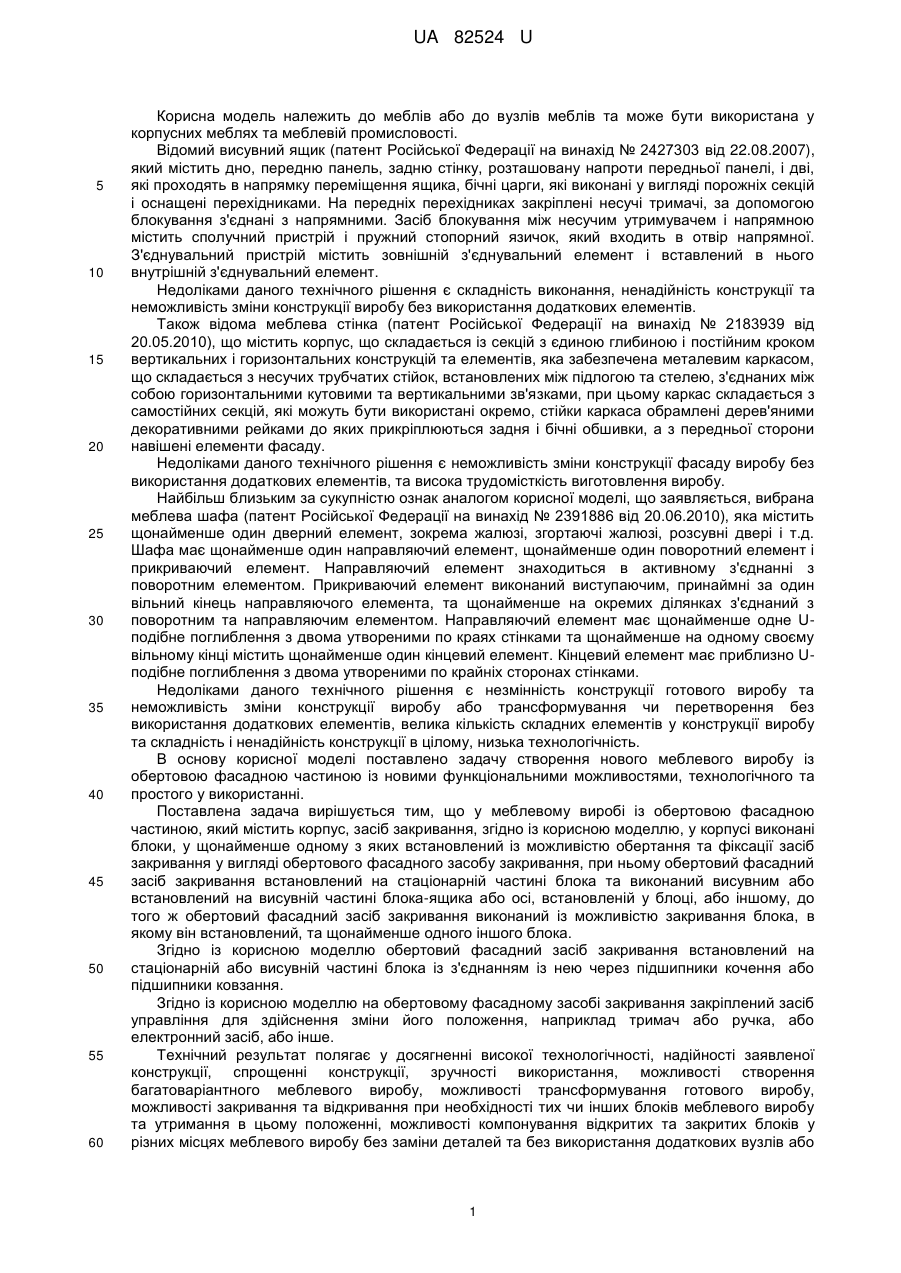

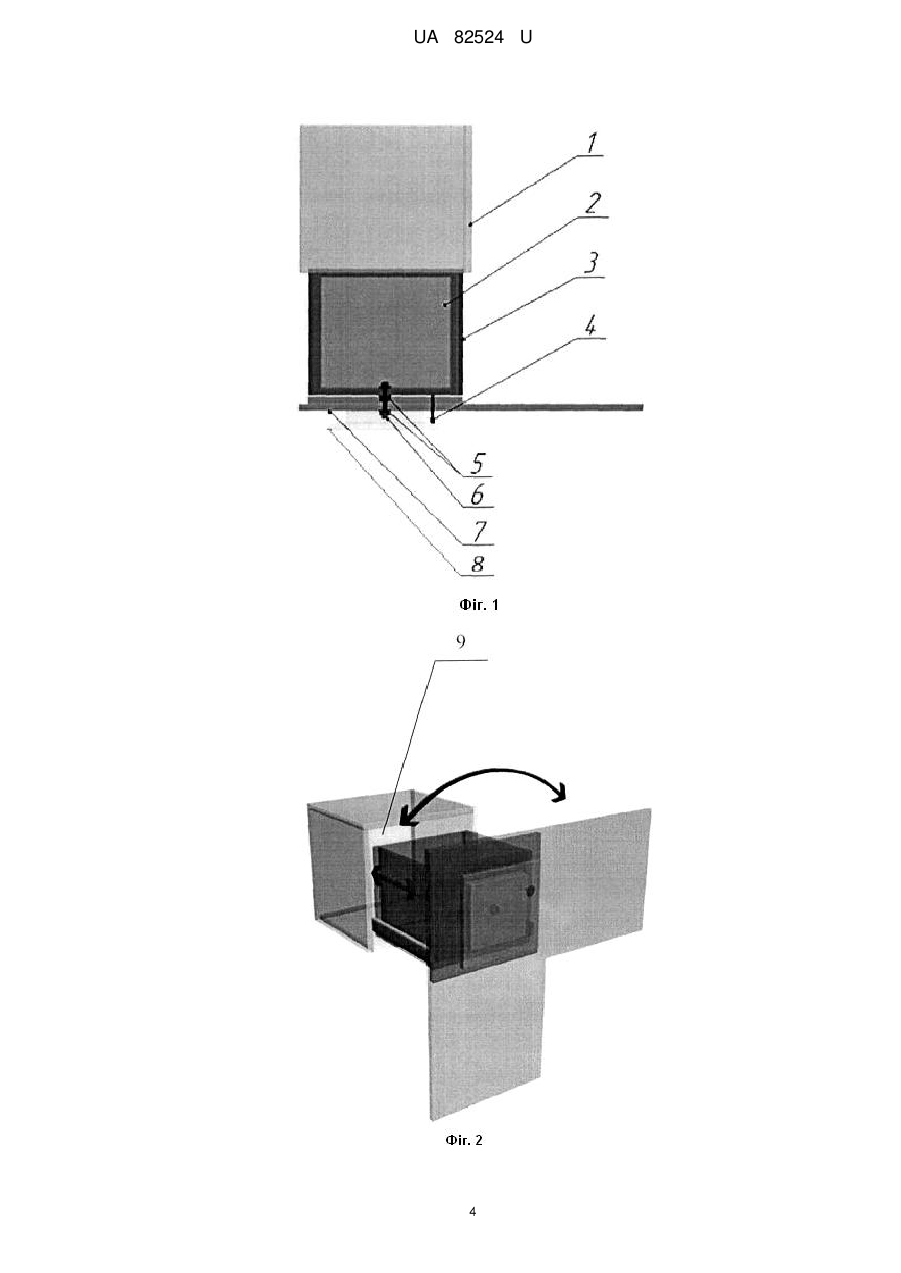

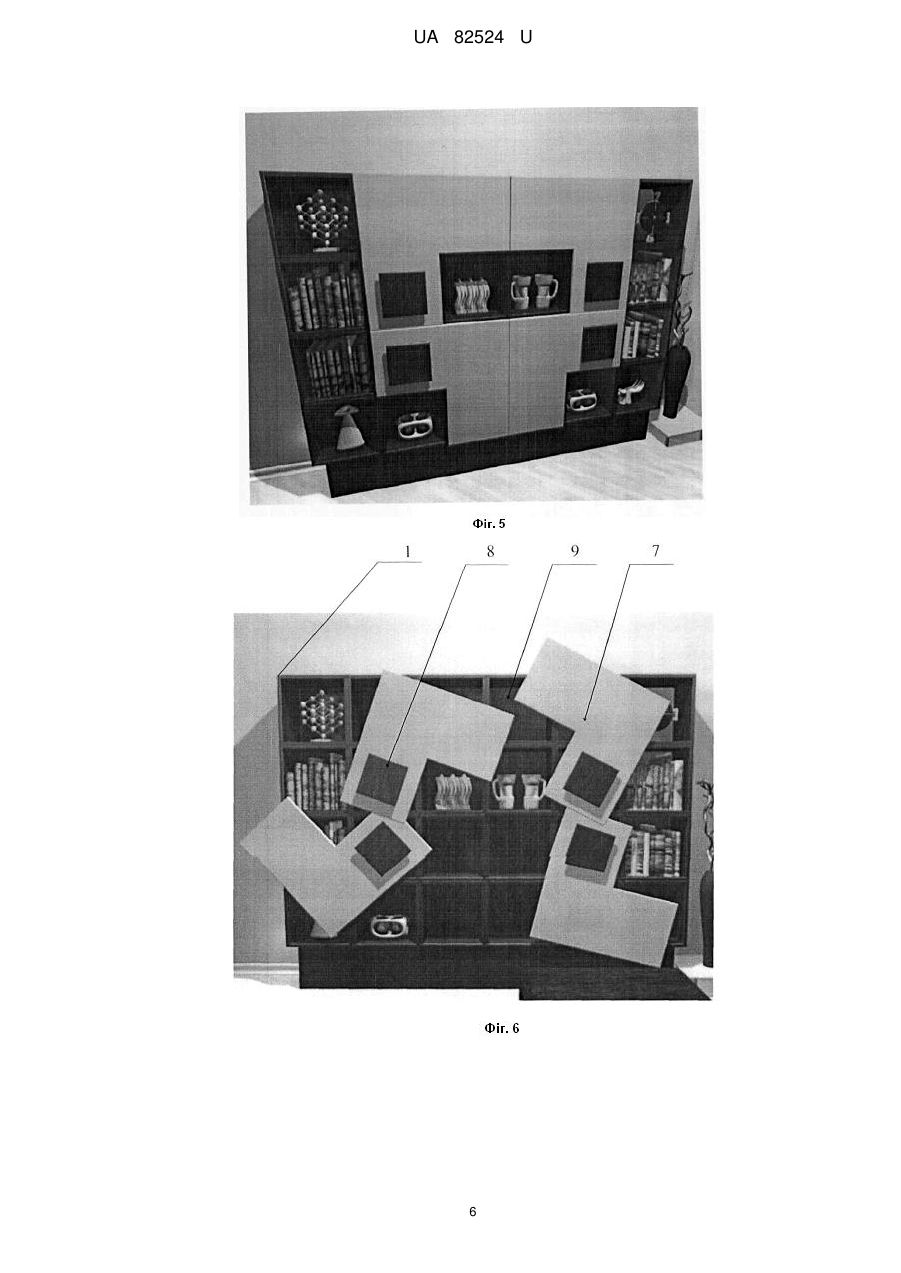

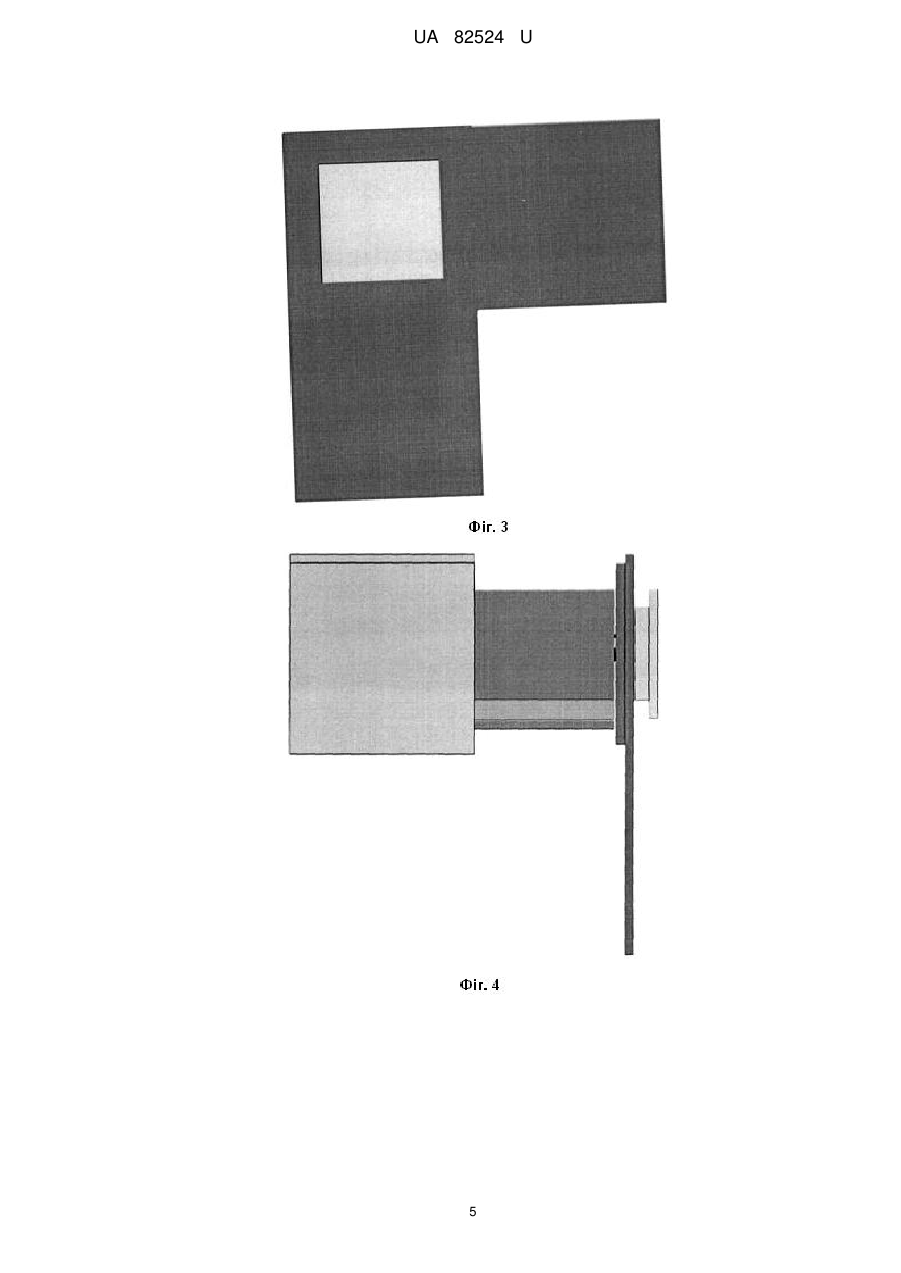

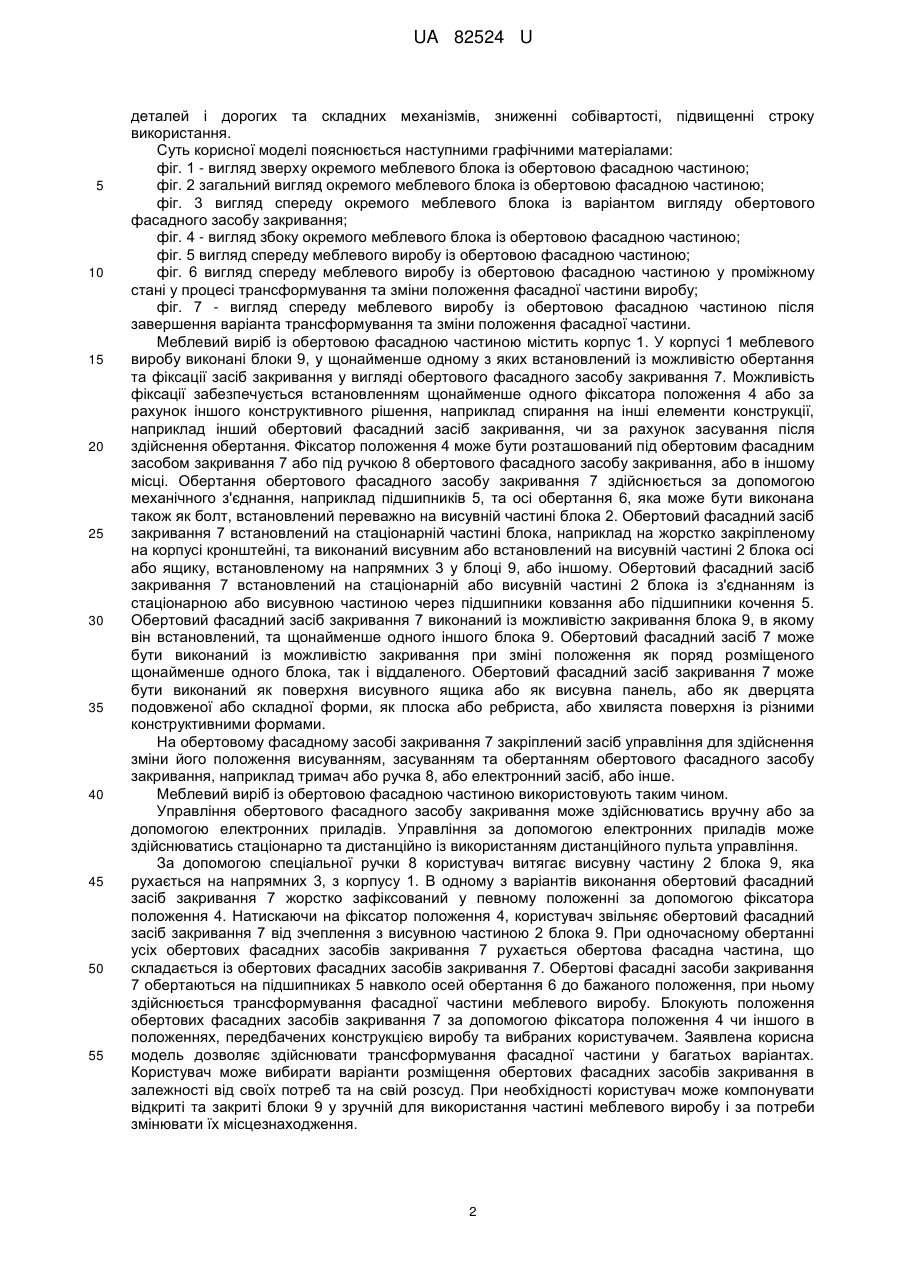

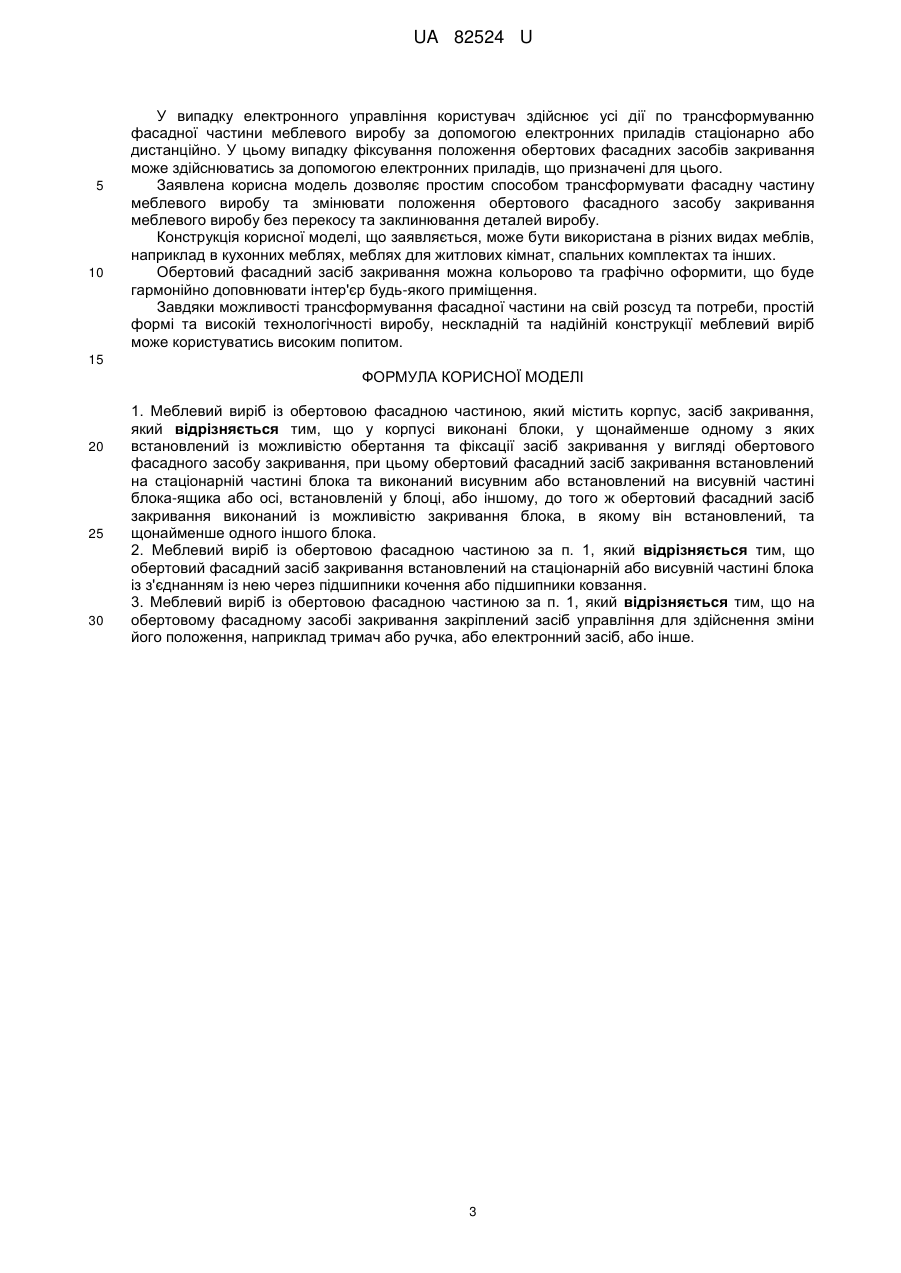

Реферат: Меблевий виріб із обертовою фасадною частиною, який містить корпус, засіб закривання, крім того у корпусі виконані блоки, у щонайменше одному з яких встановлений із можливістю обертання та фіксації засіб закривання у вигляді обертового фасадного засобу закривання, при цьому обертовий фасадний засіб закривання встановлений на стаціонарній частині блока та виконаний висувним або встановлений на висувній частині блока-ящика або осі, встановленій у блоці, або іншому, до того ж обертовий фасадний засіб закривання виконаний із можливістю закривання блока, в якому він встановлений, та щонайменше одного іншого блока. UA 82524 U (12) UA 82524 U UA 82524 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меблів або до вузлів меблів та може бути використана у корпусних меблях та меблевій промисловості. Відомий висувний ящик (патент Російської Федерації на винахід № 2427303 від 22.08.2007), який містить дно, передню панель, задню стінку, розташовану напроти передньої панелі, і дві, які проходять в напрямку переміщення ящика, бічні царги, які виконані у вигляді порожніх секцій і оснащені перехідниками. На передніх перехідниках закріплені несучі тримачі, за допомогою блокування з'єднані з напрямними. Засіб блокування між несучим утримувачем і напрямною містить сполучний пристрій і пружний стопорний язичок, який входить в отвір напрямної. З'єднувальний пристрій містить зовнішній з'єднувальний елемент і вставлений в нього внутрішній з'єднувальний елемент. Недоліками даного технічного рішення є складність виконання, ненадійність конструкції та неможливість зміни конструкції виробу без використання додаткових елементів. Також відома меблева стінка (патент Російської Федерації на винахід № 2183939 від 20.05.2010), що містить корпус, що складається із секцій з єдиною глибиною і постійним кроком вертикальних і горизонтальних конструкцій та елементів, яка забезпечена металевим каркасом, що складається з несучих трубчатих стійок, встановлених між підлогою та стелею, з'єднаних між собою горизонтальними кутовими та вертикальними зв'язками, при цьому каркас складається з самостійних секцій, які можуть бути використані окремо, стійки каркаса обрамлені дерев'яними декоративними рейками до яких прикріплюються задня і бічні обшивки, а з передньої сторони навішені елементи фасаду. Недоліками даного технічного рішення є неможливість зміни конструкції фасаду виробу без використання додаткових елементів, та висока трудомісткість виготовлення виробу. Найбільш близьким за сукупністю ознак аналогом корисної моделі, що заявляється, вибрана меблева шафа (патент Російської Федерації на винахід № 2391886 від 20.06.2010), яка містить щонайменше один дверний елемент, зокрема жалюзі, згортаючі жалюзі, розсувні двері і т.д. Шафа має щонайменше один направляючий елемент, щонайменше один поворотний елемент і прикриваючий елемент. Направляючий елемент знаходиться в активному з'єднанні з поворотним елементом. Прикриваючий елемент виконаний виступаючим, принаймні за один вільний кінець направляючого елемента, та щонайменше на окремих ділянках з'єднаний з поворотним та направляючим елементом. Направляючий елемент має щонайменше одне Uподібне поглиблення з двома утвореними по краях стінками та щонайменше на одному своєму вільному кінці містить щонайменше один кінцевий елемент. Кінцевий елемент має приблизно Uподібне поглиблення з двома утвореними по крайніх сторонах стінками. Недоліками даного технічного рішення є незмінність конструкції готового виробу та неможливість зміни конструкції виробу або трансформування чи перетворення без використання додаткових елементів, велика кількість складних елементів у конструкції виробу та складність і ненадійність конструкції в цілому, низька технологічність. В основу корисної моделі поставлено задачу створення нового меблевого виробу із обертовою фасадною частиною із новими функціональними можливостями, технологічного та простого у використанні. Поставлена задача вирішується тим, що у меблевому виробі із обертовою фасадною частиною, який містить корпус, засіб закривання, згідно із корисною моделлю, у корпусі виконані блоки, у щонайменше одному з яких встановлений із можливістю обертання та фіксації засіб закривання у вигляді обертового фасадного засобу закривання, при ньому обертовий фасадний засіб закривання встановлений на стаціонарній частині блока та виконаний висувним або встановлений на висувній частині блока-ящика або осі, встановленій у блоці, або іншому, до того ж обертовий фасадний засіб закривання виконаний із можливістю закривання блока, в якому він встановлений, та щонайменше одного іншого блока. Згідно із корисною моделлю обертовий фасадний засіб закривання встановлений на стаціонарній або висувній частині блока із з'єднанням із нею через підшипники кочення або підшипники ковзання. Згідно із корисною моделлю на обертовому фасадному засобі закривання закріплений засіб управління для здійснення зміни його положення, наприклад тримач або ручка, або електронний засіб, або інше. Технічний результат полягає у досягненні високої технологічності, надійності заявленої конструкції, спрощенні конструкції, зручності використання, можливості створення багатоваріантного меблевого виробу, можливості трансформування готового виробу, можливості закривання та відкривання при необхідності тих чи інших блоків меблевого виробу та утримання в цьому положенні, можливості компонування відкритих та закритих блоків у різних місцях меблевого виробу без заміни деталей та без використання додаткових вузлів або 1 UA 82524 U 5 10 15 20 25 30 35 40 45 50 55 деталей і дорогих та складних механізмів, зниженні собівартості, підвищенні строку використання. Суть корисної моделі пояснюється наступними графічними матеріалами: фіг. 1 - вигляд зверху окремого меблевого блока із обертовою фасадною частиною; фіг. 2 загальний вигляд окремого меблевого блока із обертовою фасадною частиною; фіг. 3 вигляд спереду окремого меблевого блока із варіантом вигляду обертового фасадного засобу закривання; фіг. 4 - вигляд збоку окремого меблевого блока із обертовою фасадною частиною; фіг. 5 вигляд спереду меблевого виробу із обертовою фасадною частиною; фіг. 6 вигляд спереду меблевого виробу із обертовою фасадною частиною у проміжному стані у процесі трансформування та зміни положення фасадної частини виробу; фіг. 7 - вигляд спереду меблевого виробу із обертовою фасадною частиною після завершення варіанта трансформування та зміни положення фасадної частини. Меблевий виріб із обертовою фасадною частиною містить корпус 1. У корпусі 1 меблевого виробу виконані блоки 9, у щонайменше одному з яких встановлений із можливістю обертання та фіксації засіб закривання у вигляді обертового фасадного засобу закривання 7. Можливість фіксації забезпечується встановленням щонайменше одного фіксатора положення 4 або за рахунок іншого конструктивного рішення, наприклад спирання на інші елементи конструкції, наприклад інший обертовий фасадний засіб закривання, чи за рахунок засування після здійснення обертання. Фіксатор положення 4 може бути розташований під обертовим фасадним засобом закривання 7 або під ручкою 8 обертового фасадного засобу закривання, або в іншому місці. Обертання обертового фасадного засобу закривання 7 здійснюється за допомогою механічного з'єднання, наприклад підшипників 5, та осі обертання 6, яка може бути виконана також як болт, встановлений переважно на висувній частині блока 2. Обертовий фасадний засіб закривання 7 встановлений на стаціонарній частині блока, наприклад на жорстко закріпленому на корпусі кронштейні, та виконаний висувним або встановлений на висувній частині 2 блока осі або ящику, встановленому на напрямних 3 у блоці 9, або іншому. Обертовий фасадний засіб закривання 7 встановлений на стаціонарній або висувній частині 2 блока із з'єднанням із стаціонарною або висувною частиною через підшипники ковзання або підшипники кочення 5. Обертовий фасадний засіб закривання 7 виконаний із можливістю закривання блока 9, в якому він встановлений, та щонайменше одного іншого блока 9. Обертовий фасадний засіб 7 може бути виконаний із можливістю закривання при зміні положення як поряд розміщеного щонайменше одного блока, так і віддаленого. Обертовий фасадний засіб закривання 7 може бути виконаний як поверхня висувного ящика або як висувна панель, або як дверцята подовженої або складної форми, як плоска або ребриста, або хвиляста поверхня із різними конструктивними формами. На обертовому фасадному засобі закривання 7 закріплений засіб управління для здійснення зміни його положення висуванням, засуванням та обертанням обертового фасадного засобу закривання, наприклад тримач або ручка 8, або електронний засіб, або інше. Меблевий виріб із обертовою фасадною частиною використовують таким чином. Управління обертового фасадного засобу закривання може здійснюватись вручну або за допомогою електронних приладів. Управління за допомогою електронних приладів може здійснюватись стаціонарно та дистанційно із використанням дистанційного пульта управління. За допомогою спеціальної ручки 8 користувач витягає висувну частину 2 блока 9, яка рухається на напрямних 3, з корпусу 1. В одному з варіантів виконання обертовий фасадний засіб закривання 7 жорстко зафіксований у певному положенні за допомогою фіксатора положення 4. Натискаючи на фіксатор положення 4, користувач звільняє обертовий фасадний засіб закривання 7 від зчеплення з висувною частиною 2 блока 9. При одночасному обертанні усіх обертових фасадних засобів закривання 7 рухається обертова фасадна частина, що складається із обертових фасадних засобів закривання 7. Обертові фасадні засоби закривання 7 обертаються на підшипниках 5 навколо осей обертання 6 до бажаного положення, при ньому здійснюється трансформування фасадної частини меблевого виробу. Блокують положення обертових фасадних засобів закривання 7 за допомогою фіксатора положення 4 чи іншого в положеннях, передбачених конструкцією виробу та вибраних користувачем. Заявлена корисна модель дозволяє здійснювати трансформування фасадної частини у багатьох варіантах. Користувач може вибирати варіанти розміщення обертових фасадних засобів закривання в залежності від своїх потреб та на свій розсуд. При необхідності користувач може компонувати відкриті та закриті блоки 9 у зручній для використання частині меблевого виробу і за потреби змінювати їх місцезнаходження. 2 UA 82524 U 5 10 У випадку електронного управління користувач здійснює усі дії по трансформуванню фасадної частини меблевого виробу за допомогою електронних приладів стаціонарно або дистанційно. У цьому випадку фіксування положення обертових фасадних засобів закривання може здійснюватись за допомогою електронних приладів, що призначені для цього. Заявлена корисна модель дозволяє простим способом трансформувати фасадну частину меблевого виробу та змінювати положення обертового фасадного засобу закривання меблевого виробу без перекосу та заклинювання деталей виробу. Конструкція корисної моделі, що заявляється, може бути використана в різних видах меблів, наприклад в кухонних меблях, меблях для житлових кімнат, спальних комплектах та інших. Обертовий фасадний засіб закривання можна кольорово та графічно оформити, що буде гармонійно доповнювати інтер'єр будь-якого приміщення. Завдяки можливості трансформування фасадної частини на свій розсуд та потреби, простій формі та високій технологічності виробу, нескладній та надійній конструкції меблевий виріб може користуватись високим попитом. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Меблевий виріб із обертовою фасадною частиною, який містить корпус, засіб закривання, який відрізняється тим, що у корпусі виконані блоки, у щонайменше одному з яких встановлений із можливістю обертання та фіксації засіб закривання у вигляді обертового фасадного засобу закривання, при цьому обертовий фасадний засіб закривання встановлений на стаціонарній частині блока та виконаний висувним або встановлений на висувній частині блока-ящика або осі, встановленій у блоці, або іншому, до того ж обертовий фасадний засіб закривання виконаний із можливістю закривання блока, в якому він встановлений, та щонайменше одного іншого блока. 2. Меблевий виріб із обертовою фасадною частиною за п. 1, який відрізняється тим, що обертовий фасадний засіб закривання встановлений на стаціонарній або висувній частині блока із з'єднанням із нею через підшипники кочення або підшипники ковзання. 3. Меблевий виріб із обертовою фасадною частиною за п. 1, який відрізняється тим, що на обертовому фасадному засобі закривання закріплений засіб управління для здійснення зміни його положення, наприклад тримач або ручка, або електронний засіб, або інше. 3 UA 82524 U 4 UA 82524 U 5 UA 82524 U 6 UA 82524 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
