Силовий запірно-пломбувальний пристрій “титан”

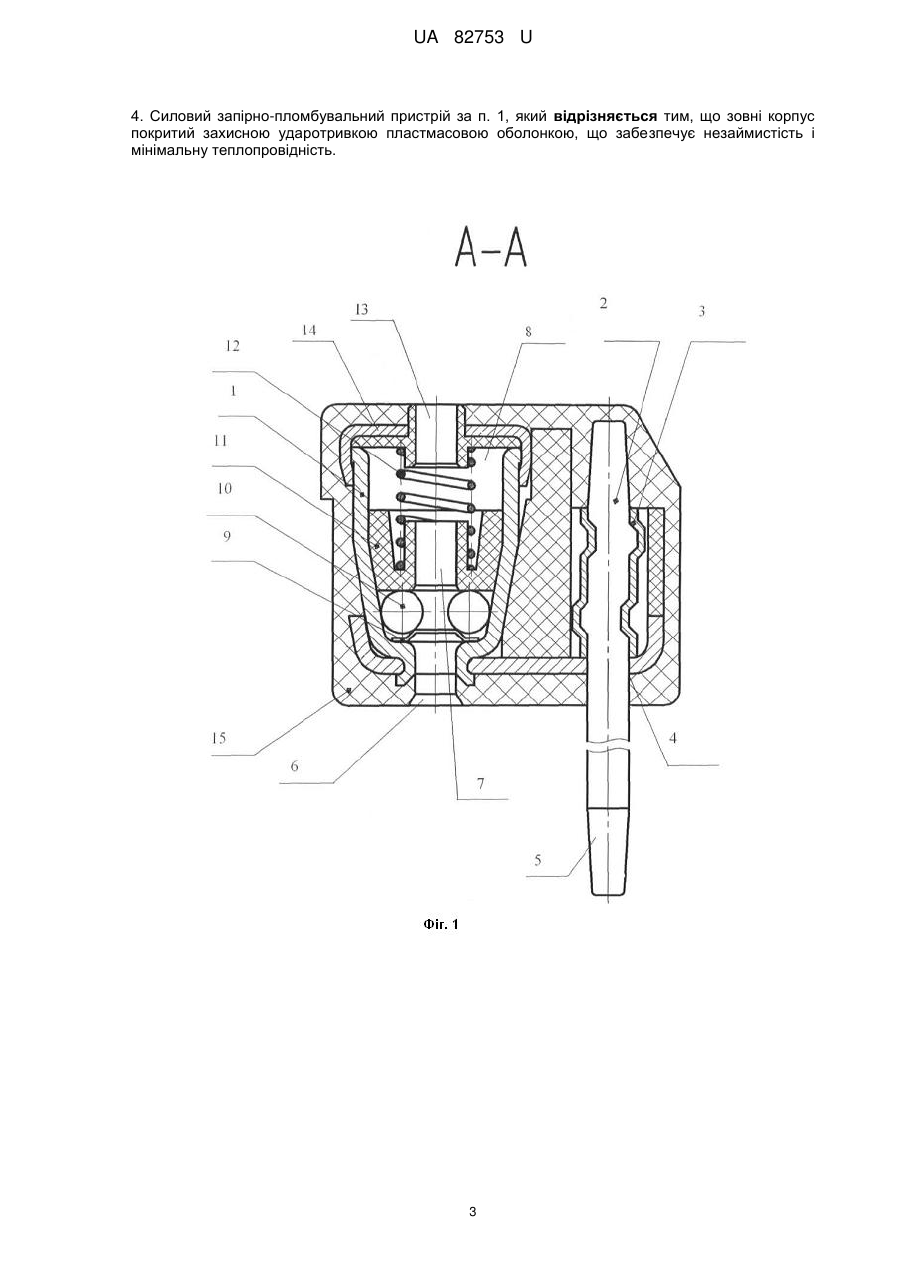

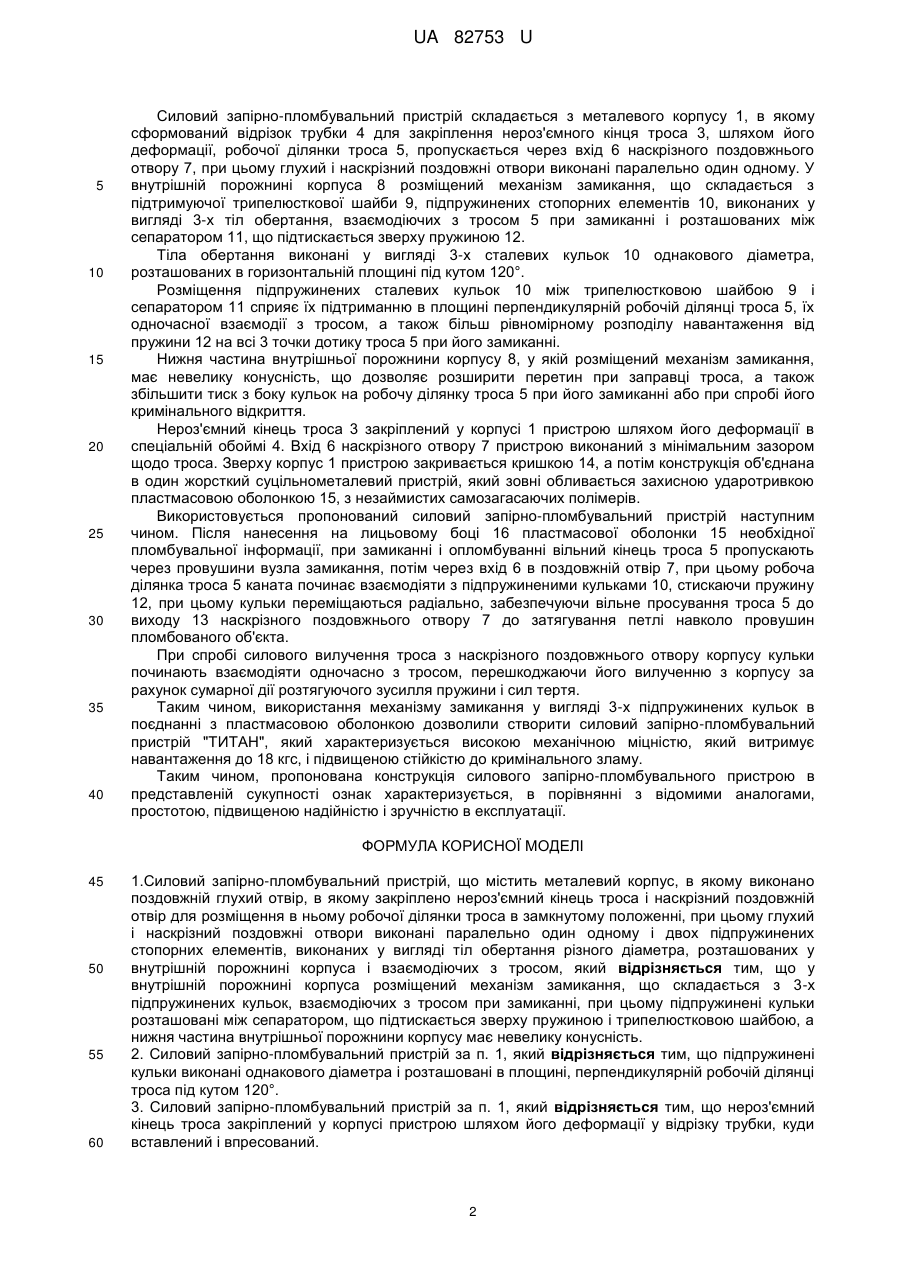

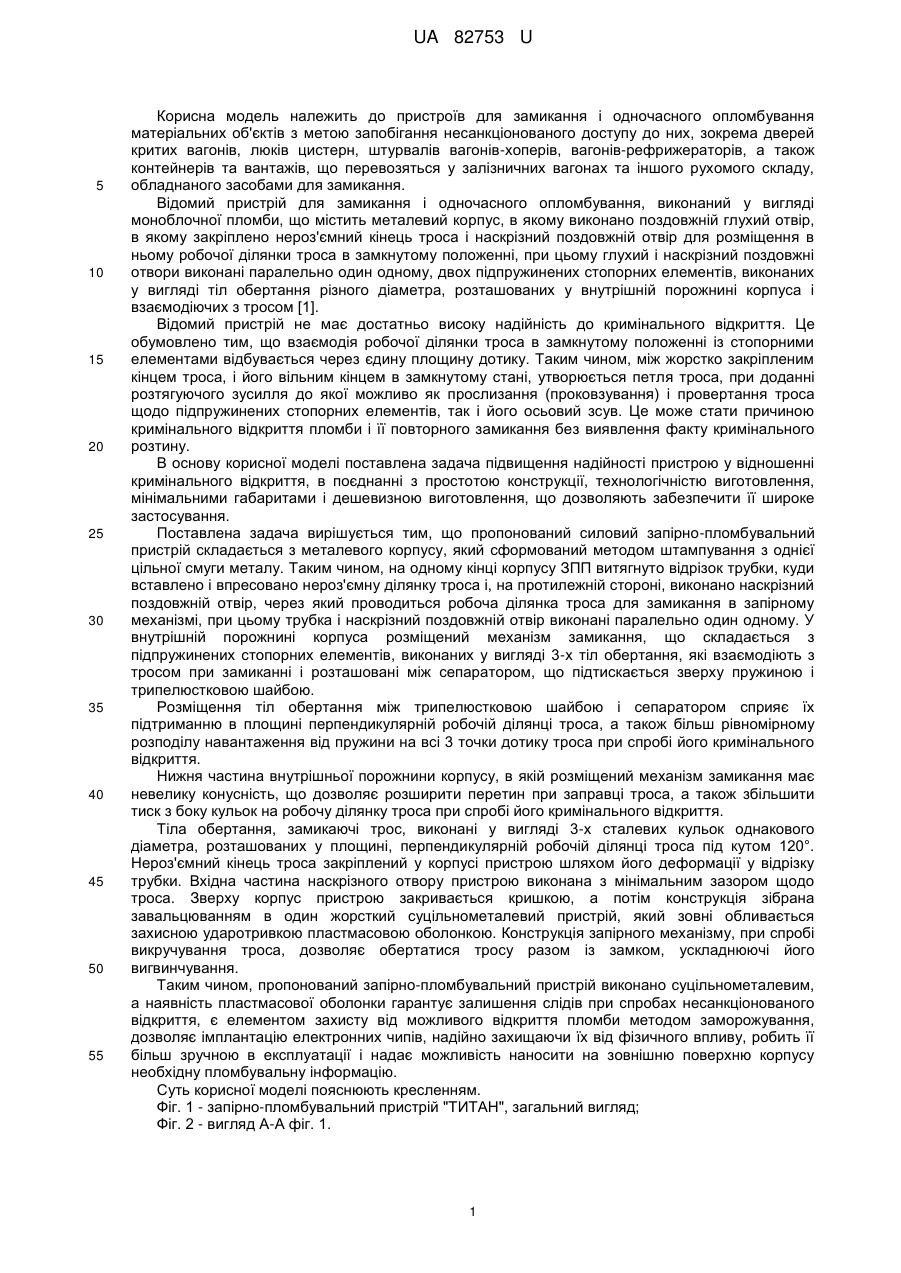

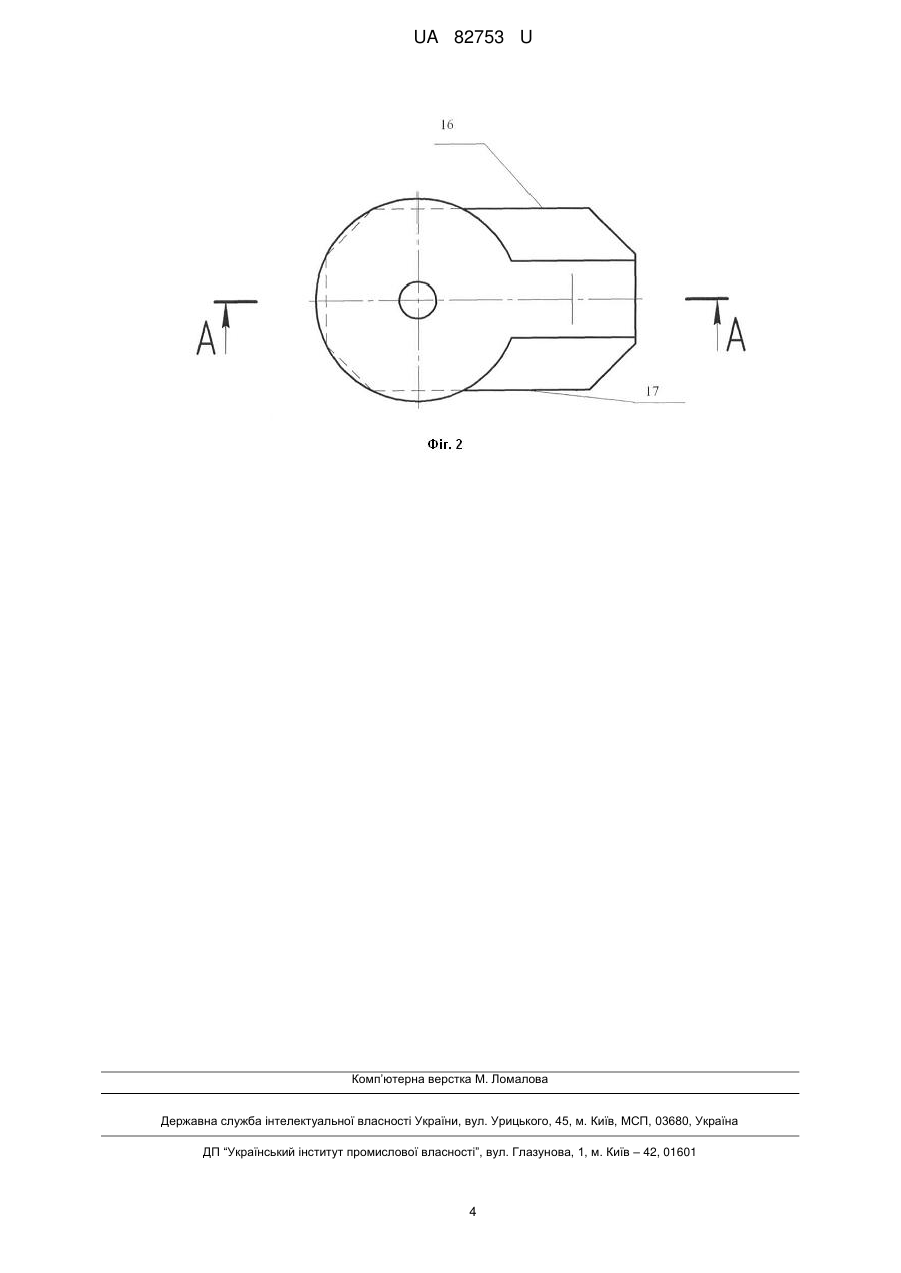

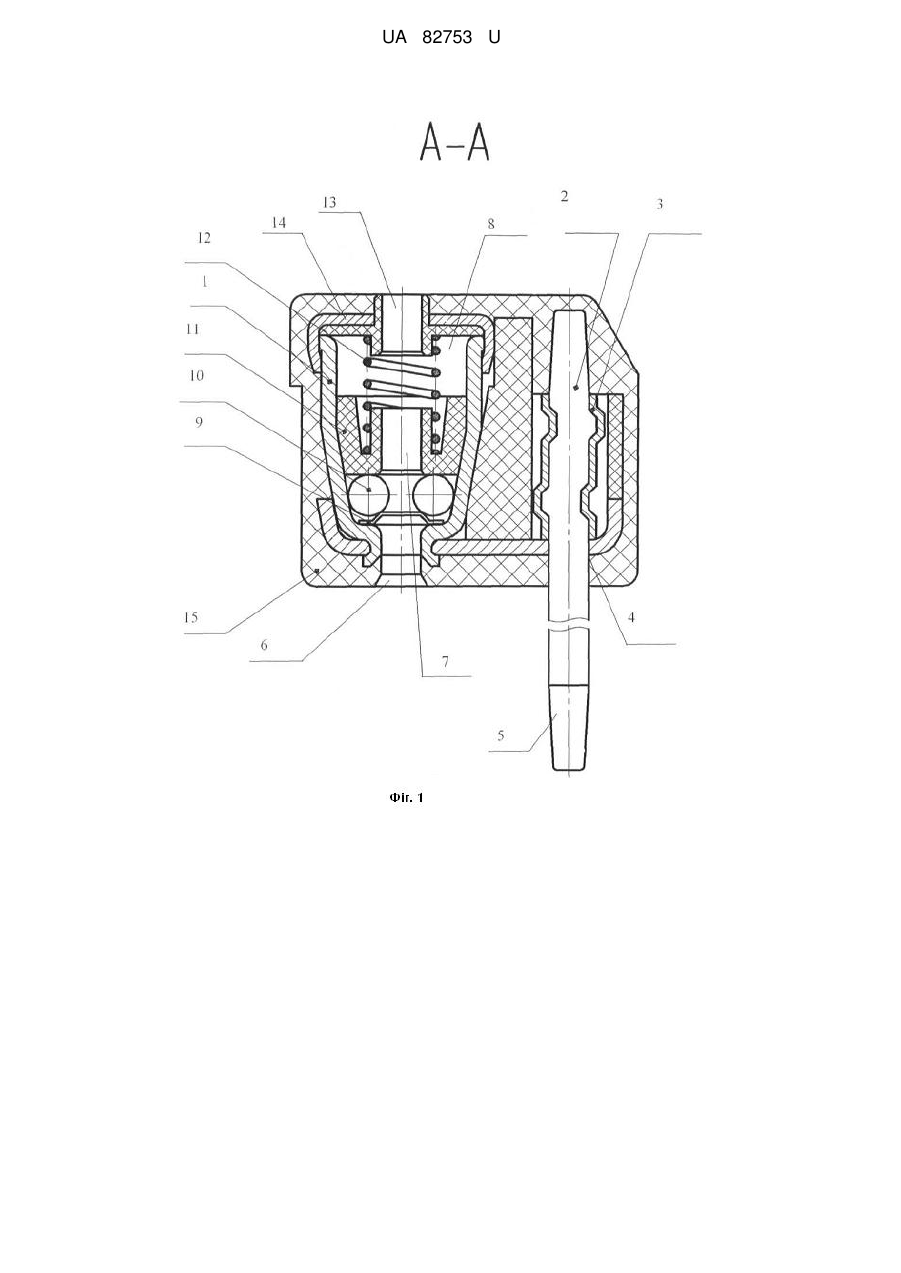

Реферат: Силовий запірно-пломбувальний пристрій містить металевий корпус. У внутрішній порожнині корпуса розміщений механізм замикання, що складається з 3-х підпружинених кульок, взаємодіючих з тросом при замиканні. Підпружинені кульки розташовані між сепаратором, що підтискають зверху пружиною і трипелюстковою шайбою, а нижня частина внутрішньої порожнини корпусу має невелику конусність. UA 82753 U (12) UA 82753 U UA 82753 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для замикання і одночасного опломбування матеріальних об'єктів з метою запобігання несанкціонованого доступу до них, зокрема дверей критих вагонів, люків цистерн, штурвалів вагонів-хоперів, вагонів-рефрижераторів, а також контейнерів та вантажів, що перевозяться у залізничних вагонах та іншого рухомого складу, обладнаного засобами для замикання. Відомий пристрій для замикання і одночасного опломбування, виконаний у вигляді моноблочної пломби, що містить металевий корпус, в якому виконано поздовжній глухий отвір, в якому закріплено нероз'ємний кінець троса і наскрізний поздовжній отвір для розміщення в ньому робочої ділянки троса в замкнутому положенні, при цьому глухий і наскрізний поздовжні отвори виконані паралельно один одному, двох підпружинених стопорних елементів, виконаних у вигляді тіл обертання різного діаметра, розташованих у внутрішній порожнині корпуса і взаємодіючих з тросом [1]. Відомий пристрій не має достатньо високу надійність до кримінального відкриття. Це обумовлено тим, що взаємодія робочої ділянки троса в замкнутому положенні із стопорними елементами відбувається через єдину площину дотику. Таким чином, між жорстко закріпленим кінцем троса, і його вільним кінцем в замкнутому стані, утворюється петля троса, при доданні розтягуючого зусилля до якої можливо як прослизання (проковзування) і провертання троса щодо підпружинених стопорних елементів, так і його осьовий зсув. Це може стати причиною кримінального відкриття пломби і її повторного замикання без виявлення факту кримінального розтину. В основу корисної моделі поставлена задача підвищення надійності пристрою у відношенні кримінального відкриття, в поєднанні з простотою конструкції, технологічністю виготовлення, мінімальними габаритами і дешевизною виготовлення, що дозволяють забезпечити її широке застосування. Поставлена задача вирішується тим, що пропонований силовий запірно-пломбувальний пристрій складається з металевого корпусу, який сформований методом штампування з однієї цільної смуги металу. Таким чином, на одному кінці корпусу ЗПП витягнуто відрізок трубки, куди вставлено і впресовано нероз'ємну ділянку троса і, на протилежній стороні, виконано наскрізний поздовжній отвір, через який проводиться робоча ділянка троса для замикання в запірному механізмі, при цьому трубка і наскрізний поздовжній отвір виконані паралельно один одному. У внутрішній порожнині корпуса розміщений механізм замикання, що складається з підпружинених стопорних елементів, виконаних у вигляді 3-х тіл обертання, які взаємодіють з тросом при замиканні і розташовані між сепаратором, що підтискається зверху пружиною і трипелюстковою шайбою. Розміщення тіл обертання між трипелюстковою шайбою і сепаратором сприяє їх підтриманню в площині перпендикулярній робочій ділянці троса, а також більш рівномірному розподілу навантаження від пружини на всі 3 точки дотику троса при спробі його кримінального відкриття. Нижня частина внутрішньої порожнини корпусу, в якій розміщений механізм замикання має невелику конусність, що дозволяє розширити перетин при заправці троса, а також збільшити тиск з боку кульок на робочу ділянку троса при спробі його кримінального відкриття. Тіла обертання, замикаючі трос, виконані у вигляді 3-х сталевих кульок однакового діаметра, розташованих у площині, перпендикулярній робочій ділянці троса під кутом 120°. Нероз'ємний кінець троса закріплений у корпусі пристрою шляхом його деформації у відрізку трубки. Вхідна частина наскрізного отвору пристрою виконана з мінімальним зазором щодо троса. Зверху корпус пристрою закривається кришкою, а потім конструкція зібрана завальцюванням в один жорсткий суцільнометалевий пристрій, який зовні обливається захисною ударотривкою пластмасовою оболонкою. Конструкція запірного механізму, при спробі викручування троса, дозволяє обертатися тросу разом із замком, ускладнюючі його вигвинчування. Таким чином, пропонований запірно-пломбувальний пристрій виконано суцільнометалевим, а наявність пластмасової оболонки гарантує залишення слідів при спробах несанкціонованого відкриття, є елементом захисту від можливого відкриття пломби методом заморожування, дозволяє імплантацію електронних чипів, надійно захищаючи їх від фізичного впливу, робить її більш зручною в експлуатації і надає можливість наносити на зовнішню поверхню корпусу необхідну пломбувальну інформацію. Суть корисної моделі пояснюють кресленням. Фіг. 1 - запірно-пломбувальний пристрій "ТИТАН", загальний вигляд; Фіг. 2 - вигляд А-А фіг. 1. 1 UA 82753 U 5 10 15 20 25 30 35 40 Силовий запірно-пломбувальний пристрій складається з металевого корпусу 1, в якому сформований відрізок трубки 4 для закріплення нероз'ємного кінця троса 3, шляхом його деформації, робочої ділянки троса 5, пропускається через вхід 6 наскрізного поздовжнього отвору 7, при цьому глухий і наскрізний поздовжні отвори виконані паралельно один одному. У внутрішній порожнині корпуса 8 розміщений механізм замикання, що складається з підтримуючої трипелюсткової шайби 9, підпружинених стопорних елементів 10, виконаних у вигляді 3-х тіл обертання, взаємодіючих з тросом 5 при замиканні і розташованих між сепаратором 11, що підтискається зверху пружиною 12. Тіла обертання виконані у вигляді 3-х сталевих кульок 10 однакового діаметра, розташованих в горизонтальній площині під кутом 120°. Розміщення підпружинених сталевих кульок 10 між трипелюстковою шайбою 9 і сепаратором 11 сприяє їх підтриманню в площині перпендикулярній робочій ділянці троса 5, їх одночасної взаємодії з тросом, а також більш рівномірному розподілу навантаження від пружини 12 на всі 3 точки дотику троса 5 при його замиканні. Нижня частина внутрішньої порожнини корпусу 8, у якій розміщений механізм замикання, має невелику конусність, що дозволяє розширити перетин при заправці троса, а також збільшити тиск з боку кульок на робочу ділянку троса 5 при його замиканні або при спробі його кримінального відкриття. Нероз'ємний кінець троса 3 закріплений у корпусі 1 пристрою шляхом його деформації в спеціальній обоймі 4. Вхід 6 наскрізного отвору 7 пристрою виконаний з мінімальним зазором щодо троса. Зверху корпус 1 пристрою закривається кришкою 14, а потім конструкція об'єднана в один жорсткий суцільнометалевий пристрій, який зовні обливається захисною ударотривкою пластмасовою оболонкою 15, з незаймистих самозагасаючих полімерів. Використовується пропонований силовий запірно-пломбувальний пристрій наступним чином. Після нанесення на лицьовому боці 16 пластмасової оболонки 15 необхідної пломбувальної інформації, при замиканні і опломбуванні вільний кінець троса 5 пропускають через провушини вузла замикання, потім через вхід 6 в поздовжній отвір 7, при цьому робоча ділянка троса 5 каната починає взаємодіяти з підпружиненими кульками 10, стискаючи пружину 12, при цьому кульки переміщаються радіально, забезпечуючи вільне просування троса 5 до виходу 13 наскрізного поздовжнього отвору 7 до затягування петлі навколо провушин пломбованого об'єкта. При спробі силового вилучення троса з наскрізного поздовжнього отвору корпусу кульки починають взаємодіяти одночасно з тросом, перешкоджаючи його вилученню з корпусу за рахунок сумарної дії розтягуючого зусилля пружини і сил тертя. Таким чином, використання механізму замикання у вигляді 3-х підпружинених кульок в поєднанні з пластмасовою оболонкою дозволили створити силовий запірно-пломбувальний пристрій "ТИТАН", який характеризується високою механічною міцністю, який витримує навантаження до 18 кгс, і підвищеною стійкістю до кримінального зламу. Таким чином, пропонована конструкція силового запірно-пломбувального пристрою в представленій сукупності ознак характеризується, в порівнянні з відомими аналогами, простотою, підвищеною надійністю і зручністю в експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1.Силовий запірно-пломбувальний пристрій, що містить металевий корпус, в якому виконано поздовжній глухий отвір, в якому закріплено нероз'ємний кінець троса і наскрізний поздовжній отвір для розміщення в ньому робочої ділянки троса в замкнутому положенні, при цьому глухий і наскрізний поздовжні отвори виконані паралельно один одному і двох підпружинених стопорних елементів, виконаних у вигляді тіл обертання різного діаметра, розташованих у внутрішній порожнині корпуса і взаємодіючих з тросом, який відрізняється тим, що у внутрішній порожнині корпуса розміщений механізм замикання, що складається з 3-х підпружинених кульок, взаємодіючих з тросом при замиканні, при цьому підпружинені кульки розташовані між сепаратором, що підтискається зверху пружиною і трипелюстковою шайбою, а нижня частина внутрішньої порожнини корпусу має невелику конусність. 2. Силовий запірно-пломбувальний пристрій за п. 1, який відрізняється тим, що підпружинені кульки виконані однакового діаметра і розташовані в площині, перпендикулярній робочій ділянці троса під кутом 120°. 3. Силовий запірно-пломбувальний пристрій за п. 1, який відрізняється тим, що нероз'ємний кінець троса закріплений у корпусі пристрою шляхом його деформації у відрізку трубки, куди вставлений і впресований. 2 UA 82753 U 4. Силовий запірно-пломбувальний пристрій за п. 1, який відрізняється тим, що зовні корпус покритий захисною ударотривкою пластмасовою оболонкою, що забезпечує незаймистість і мінімальну теплопровідність. 3 UA 82753 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
