Пристрій для витягування олії

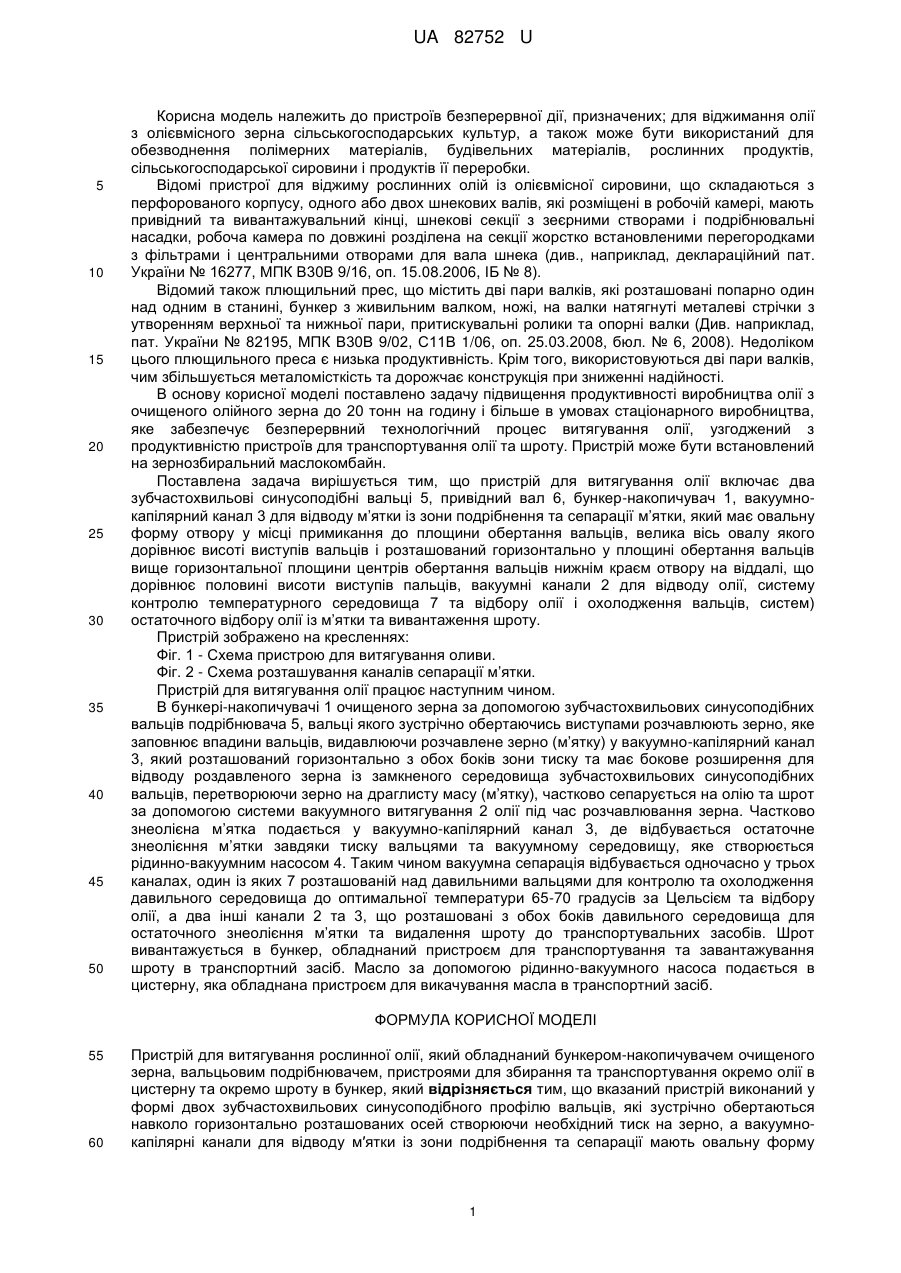

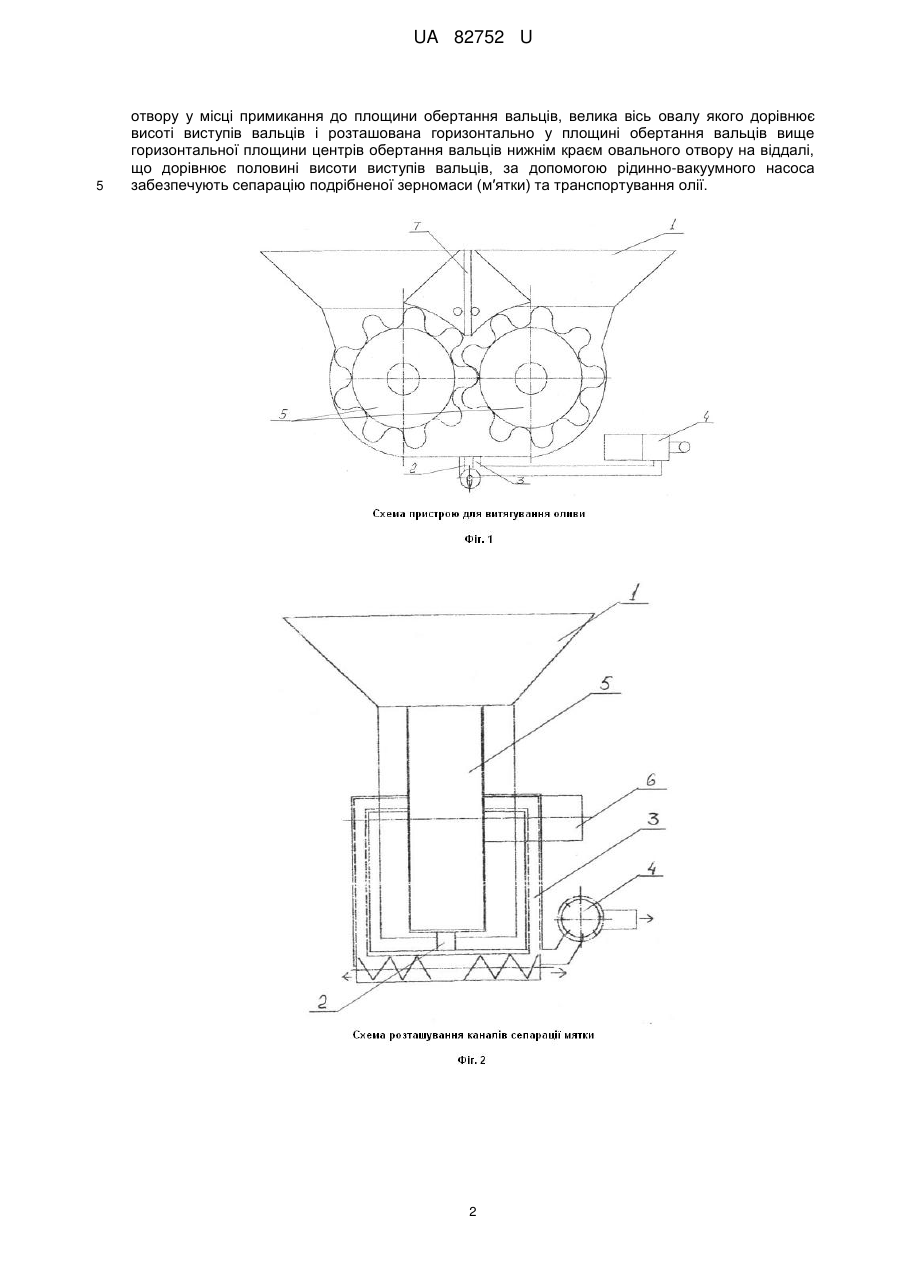

Реферат: UA 82752 U UA 82752 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв безперервної дії, призначених; для віджимання олії з олієвмісного зерна сільськогосподарських культур, а також може бути використаний для обезводнення полімерних матеріалів, будівельних матеріалів, рослинних продуктів, сільськогосподарської сировини і продуктів її переробки. Відомі пристрої для віджиму рослинних олій із олієвмісної сировини, що складаються з перфорованого корпусу, одного або двох шнекових валів, які розміщені в робочій камері, мають привідний та вивантажувальний кінці, шнекові секції з зеєрними створами і подрібнювальні насадки, робоча камера по довжині розділена на секції жорстко встановленими перегородками з фільтрами і центральними отворами для вала шнека (див., наприклад, деклараційний пат. України № 16277, МПК В30В 9/16, оп. 15.08.2006, ІБ № 8). Відомий також плющильний прес, що містить дві пари валків, які розташовані попарно один над одним в станині, бункер з живильним валком, ножі, на валки натягнуті металеві стрічки з утворенням верхньої та нижньої пари, притискувальні ролики та опорні валки (Див. наприклад, пат. України № 82195, МПК В30В 9/02, С11В 1/06, оп. 25.03.2008, бюл. № 6, 2008). Недоліком цього плющильного преса є низька продуктивність. Крім того, використовуються дві пари валків, чим збільшується металомісткість та дорожчає конструкція при зниженні надійності. В основу корисної моделі поставлено задачу підвищення продуктивності виробництва олії з очищеного олійного зерна до 20 тонн на годину і більше в умовах стаціонарного виробництва, яке забезпечує безперервний технологічний процес витягування олії, узгоджений з продуктивністю пристроїв для транспортування олії та шроту. Пристрій може бути встановлений на зернозбиральний маслокомбайн. Поставлена задача вирішується тим, що пристрій для витягування олії включає два зубчастохвильові синусоподібні вальці 5, привідний вал 6, бункер-накопичувач 1, вакуумнокапілярний канал 3 для відводу м’ятки із зони подрібнення та сепарації м’ятки, який має овальну форму отвору у місці примикання до площини обертання вальців, велика вісь овалу якого дорівнює висоті виступів вальців і розташований горизонтально у площині обертання вальців вище горизонтальної площини центрів обертання вальців нижнім краєм отвору на віддалі, що дорівнює половині висоти виступів пальців, вакуумні канали 2 для відводу олії, систему контролю температурного середовища 7 та відбору олії і охолодження вальців, систем) остаточного відбору олії із м’ятки та вивантаження шроту. Пристрій зображено на кресленнях: Фіг. 1 - Схема пристрою для витягування оливи. Фіг. 2 - Схема розташування каналів сепарації м’ятки. Пристрій для витягування олії працює наступним чином. В бункері-накопичувачі 1 очищеного зерна за допомогою зубчастохвильових синусоподібних вальців подрібнювача 5, вальці якого зустрічно обертаючись виступами розчавлюють зерно, яке заповнює впадини вальців, видавлюючи розчавлене зерно (м’ятку) у вакуумно-капілярний канал 3, який розташований горизонтально з обох боків зони тиску та має бокове розширення для відводу роздавленого зерна із замкненого середовища зубчастохвильових синусоподібних вальців, перетворюючи зерно на драглисту масу (м’ятку), частково сепарується на олію та шрот за допомогою системи вакуумного витягування 2 олії під час розчавлювання зерна. Частково знеолієна м’ятка подається у вакуумно-капілярний канал 3, де відбувається остаточне знеолієння м’ятки завдяки тиску вальцями та вакуумному середовищу, яке створюється рідинно-вакуумним насосом 4. Таким чином вакуумна сепарація відбувається одночасно у трьох каналах, один із яких 7 розташованій над давильними вальцями для контролю та охолодження давильного середовища до оптимальної температури 65-70 градусів за Цельсієм та відбору олії, а два інші канали 2 та 3, що розташовані з обох боків давильного середовища для остаточного знеолієння м’ятки та видалення шроту до транспортувальних засобів. Шрот вивантажується в бункер, обладнаний пристроєм для транспортування та завантажування шроту в транспортний засіб. Масло за допомогою рідинно-вакуумного насоса подається в цистерну, яка обладнана пристроєм для викачування масла в транспортний засіб. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для витягування рослинної олії, який обладнаний бункером-накопичувачем очищеного зерна, вальцьовим подрібнювачем, пристроями для збирання та транспортування окремо олії в цистерну та окремо шроту в бункер, який відрізняється тим, що вказаний пристрій виконаний у формі двох зубчастохвильових синусоподібного профілю вальців, які зустрічно обертаються навколо горизонтально розташованих осей створюючи необхідний тиск на зерно, а вакуумнокапілярні канали для відводу м′ятки із зони подрібнення та сепарації мають овальну форму 1 UA 82752 U 5 отвору у місці примикання до площини обертання вальців, велика вісь овалу якого дорівнює висоті виступів вальців і розташована горизонтально у площині обертання вальців вище горизонтальної площини центрів обертання вальців нижнім краєм овального отвору на віддалі, що дорівнює половині висоти виступів вальців, за допомогою рідинно-вакуумного насоса забезпечують сепарацію подрібненої зерномаси (м′ятки) та транспортування олії. 2 UA 82752 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
