Гідропривод летючих ножиць

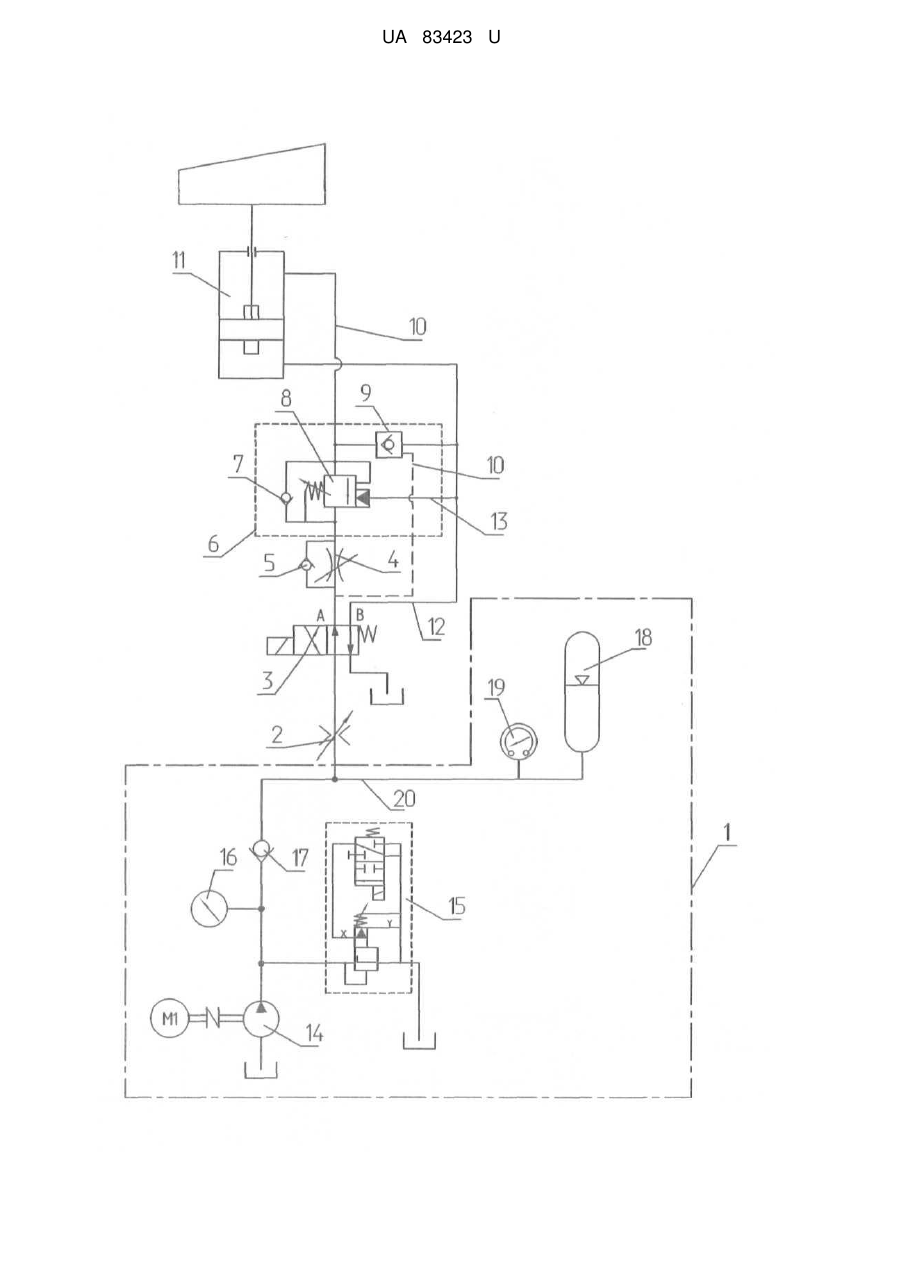

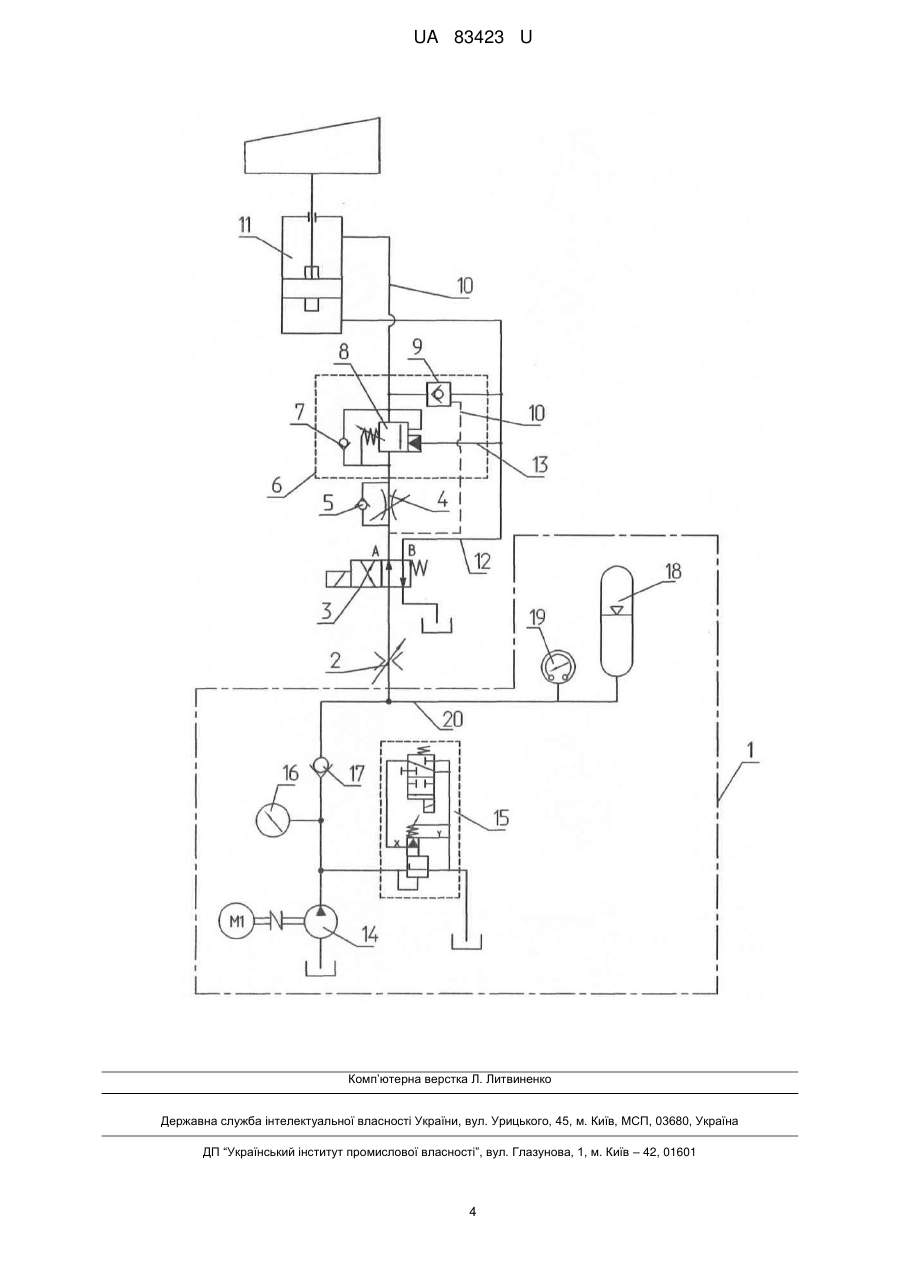

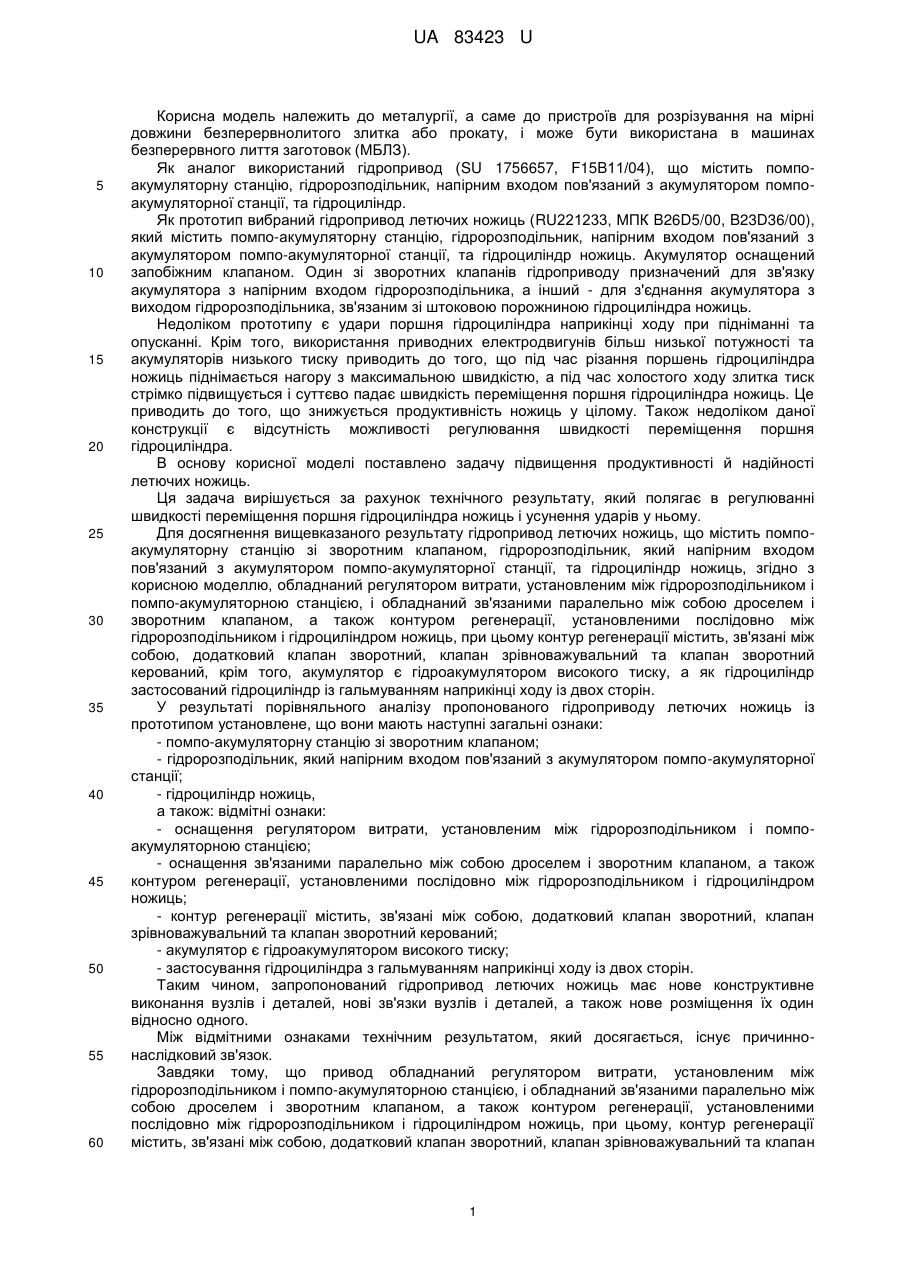

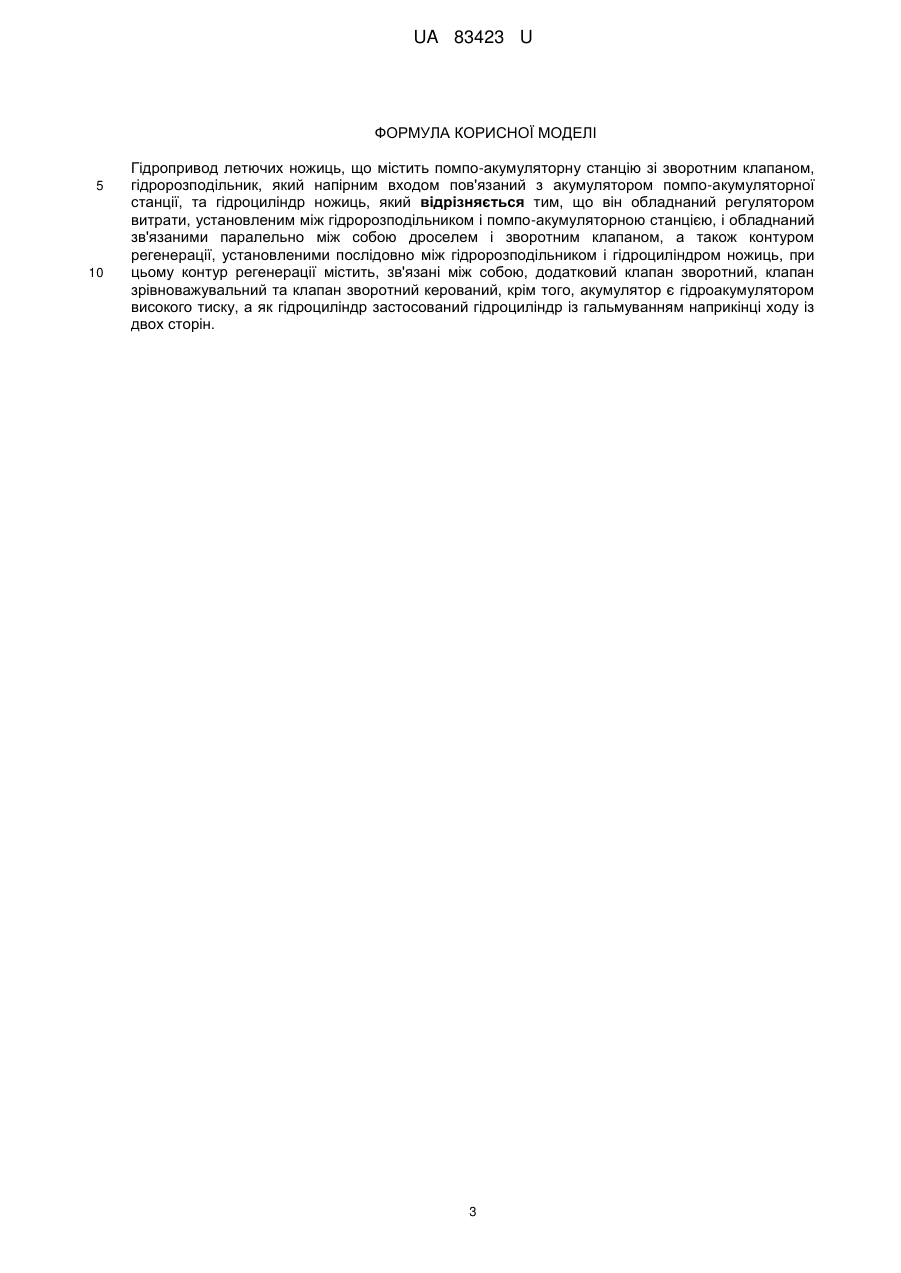

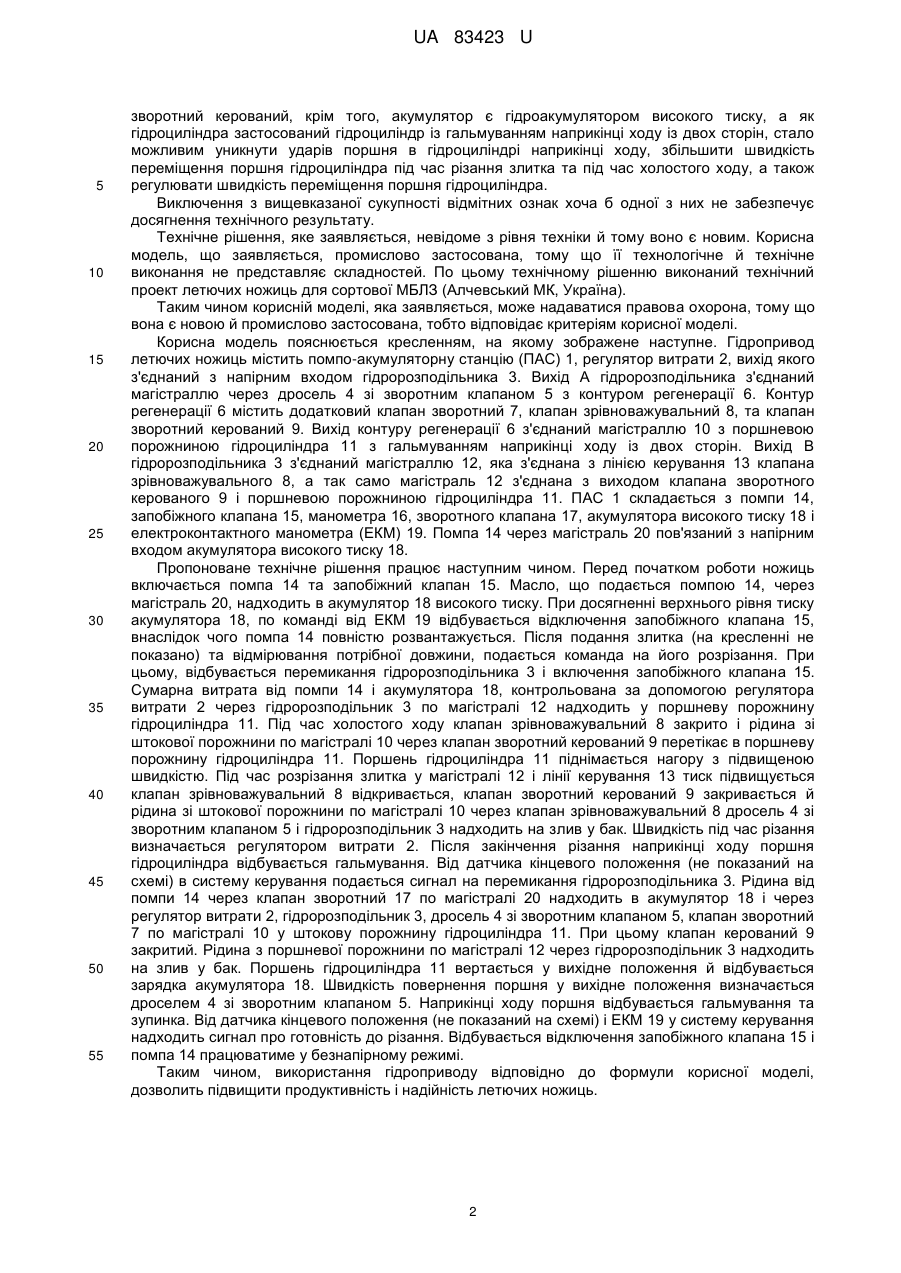

Реферат: Гідропривод летючих ножиць містить помпо-акумуляторну станцію зі зворотним клапаном, гідророзподільник, який напірним входом пов'язаний з акумулятором помпо-акумуляторної станції, та гідроциліндр ножиць. Гідропривід обладнаний регулятором витрати, встановленим між гідророзподільником і помпо-акумуляторною станцією, і обладнаний зв'язаними паралельно між собою дроселем і зворотним клапаном, а також контуром регенерації, установленими послідовно між гідророзподільником і гідроциліндром ножиць. Контур регенерації містить, зв'язані між собою, додатковий клапан зворотний, клапан зрівноважувальний та клапан зворотний керований. Акумулятор є гідроакумулятором високого тиску. Як гідроциліндр застосований гідроциліндр із гальмуванням наприкінці ходу із двох сторін. UA 83423 U (12) UA 83423 U UA 83423 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до металургії, а саме до пристроїв для розрізування на мірні довжини безперервнолитого злитка або прокату, і може бути використана в машинах безперервного лиття заготовок (МБЛЗ). Як аналог використаний гідропривод (SU 1756657, F15B11/04), що містить помпоакумуляторну станцію, гідророзподільник, напірним входом пов'язаний з акумулятором помпоакумуляторної станції, та гідроциліндр. Як прототип вибраний гідропривод летючих ножиць (RU221233, МПК B26D5/00, B23D36/00), який містить помпо-акумуляторну станцію, гідророзподільник, напірним входом пов'язаний з акумулятором помпо-акумуляторної станції, та гідроциліндр ножиць. Акумулятор оснащений запобіжним клапаном. Один зі зворотних клапанів гідроприводу призначений для зв'язку акумулятора з напірним входом гідророзподільника, а інший - для з'єднання акумулятора з виходом гідророзподільника, зв'язаним зі штоковою порожниною гідроциліндра ножиць. Недоліком прототипу є удари поршня гідроциліндра наприкінці ходу при підніманні та опусканні. Крім того, використання приводних електродвигунів більш низької потужності та акумуляторів низького тиску приводить до того, що під час різання поршень гідроциліндра ножиць піднімається нагору з максимальною швидкістю, а під час холостого ходу злитка тиск стрімко підвищується і суттєво падає швидкість переміщення поршня гідроциліндра ножиць. Це приводить до того, що знижується продуктивність ножиць у цілому. Також недоліком даної конструкції є відсутність можливості регулювання швидкості переміщення поршня гідроциліндра. В основу корисної моделі поставлено задачу підвищення продуктивності й надійності летючих ножиць. Ця задача вирішується за рахунок технічного результату, який полягає в регулюванні швидкості переміщення поршня гідроциліндра ножиць і усунення ударів у ньому. Для досягнення вищевказаного результату гідропривод летючих ножиць, що містить помпоакумуляторну станцію зі зворотним клапаном, гідророзподільник, який напірним входом пов'язаний з акумулятором помпо-акумуляторної станції, та гідроциліндр ножиць, згідно з корисною моделлю, обладнаний регулятором витрати, установленим між гідророзподільником і помпо-акумуляторною станцією, і обладнаний зв'язаними паралельно між собою дроселем і зворотним клапаном, а також контуром регенерації, установленими послідовно між гідророзподільником і гідроциліндром ножиць, при цьому контур регенерації містить, зв'язані між собою, додатковий клапан зворотний, клапан зрівноважувальний та клапан зворотний керований, крім того, акумулятор є гідроакумулятором високого тиску, а як гідроциліндр застосований гідроциліндр із гальмуванням наприкінці ходу із двох сторін. У результаті порівняльного аналізу пропонованого гідроприводу летючих ножиць із прототипом установлене, що вони мають наступні загальні ознаки: - помпо-акумуляторну станцію зі зворотним клапаном; - гідророзподільник, який напірним входом пов'язаний з акумулятором помпо-акумуляторної станції; - гідроциліндр ножиць, а також: відмітні ознаки: - оснащення регулятором витрати, установленим між гідророзподільником і помпоакумуляторною станцією; - оснащення зв'язаними паралельно між собою дроселем і зворотним клапаном, а також контуром регенерації, установленими послідовно між гідророзподільником і гідроциліндром ножиць; - контур регенерації містить, зв'язані між собою, додатковий клапан зворотний, клапан зрівноважувальний та клапан зворотний керований; - акумулятор є гідроакумулятором високого тиску; - застосування гідроциліндра з гальмуванням наприкінці ходу із двох сторін. Таким чином, запропонований гідропривод летючих ножиць має нове конструктивне виконання вузлів і деталей, нові зв'язки вузлів і деталей, а також нове розміщення їх один відносно одного. Між відмітними ознаками технічним результатом, який досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що привод обладнаний регулятором витрати, установленим між гідророзподільником і помпо-акумуляторною станцією, і обладнаний зв'язаними паралельно між собою дроселем і зворотним клапаном, а також контуром регенерації, установленими послідовно між гідророзподільником і гідроциліндром ножиць, при цьому, контур регенерації містить, зв'язані між собою, додатковий клапан зворотний, клапан зрівноважувальний та клапан 1 UA 83423 U 5 10 15 20 25 30 35 40 45 50 55 зворотний керований, крім того, акумулятор є гідроакумулятором високого тиску, а як гідроциліндра застосований гідроциліндр із гальмуванням наприкінці ходу із двох сторін, стало можливим уникнути ударів поршня в гідроциліндрі наприкінці ходу, збільшити швидкість переміщення поршня гідроциліндра під час різання злитка та під час холостого ходу, а також регулювати швидкість переміщення поршня гідроциліндра. Виключення з вищевказаної сукупності відмітних ознак хоча б одної з них не забезпечує досягнення технічного результату. Технічне рішення, яке заявляється, невідоме з рівня техніки й тому воно є новим. Корисна модель, що заявляється, промислово застосована, тому що її технологічне й технічне виконання не представляє складностей. По цьому технічному рішенню виконаний технічний проект летючих ножиць для сортової МБЛЗ (Алчевський МК, Україна). Таким чином корисній моделі, яка заявляється, може надаватися правова охорона, тому що вона є новою й промислово застосована, тобто відповідає критеріям корисної моделі. Корисна модель пояснюється кресленням, на якому зображене наступне. Гідропривод летючих ножиць містить помпо-акумуляторну станцію (ПАС) 1, регулятор витрати 2, вихід якого з'єднаний з напірним входом гідророзподільника 3. Вихід А гідророзподільника з'єднаний магістраллю через дросель 4 зі зворотним клапаном 5 з контуром регенерації 6. Контур регенерації 6 містить додатковий клапан зворотний 7, клапан зрівноважувальний 8, та клапан зворотний керований 9. Вихід контуру регенерації 6 з'єднаний магістраллю 10 з поршневою порожниною гідроциліндра 11 з гальмуванням наприкінці ходу із двох сторін. Вихід В гідророзподільника 3 з'єднаний магістраллю 12, яка з'єднана з лінією керування 13 клапана зрівноважувального 8, а так само магістраль 12 з'єднана з виходом клапана зворотного керованого 9 і поршневою порожниною гідроциліндра 11. ПАС 1 складається з помпи 14, запобіжного клапана 15, манометра 16, зворотного клапана 17, акумулятора високого тиску 18 і електроконтактного манометра (ЕКМ) 19. Помпа 14 через магістраль 20 пов'язаний з напірним входом акумулятора високого тиску 18. Пропоноване технічне рішення працює наступним чином. Перед початком роботи ножиць включається помпа 14 та запобіжний клапан 15. Масло, що подається помпою 14, через магістраль 20, надходить в акумулятор 18 високого тиску. При досягненні верхнього рівня тиску акумулятора 18, по команді від ЕКМ 19 відбувається відключення запобіжного клапана 15, внаслідок чого помпа 14 повністю розвантажується. Після подання злитка (на кресленні не показано) та відмірювання потрібної довжини, подається команда на його розрізання. При цьому, відбувається перемикання гідророзподільника 3 і включення запобіжного клапана 15. Сумарна витрата від помпи 14 і акумулятора 18, контрольована за допомогою регулятора витрати 2 через гідророзподільник 3 по магістралі 12 надходить у поршневу порожнину гідроциліндра 11. Під час холостого ходу клапан зрівноважувальний 8 закрито і рідина зі штокової порожнини по магістралі 10 через клапан зворотний керований 9 перетікає в поршневу порожнину гідроциліндра 11. Поршень гідроциліндра 11 піднімається нагору з підвищеною швидкістю. Під час розрізання злитка у магістралі 12 і лінії керування 13 тиск підвищується клапан зрівноважувальний 8 відкривається, клапан зворотний керований 9 закривається й рідина зі штокової порожнини по магістралі 10 через клапан зрівноважувальний 8 дросель 4 зі зворотним клапаном 5 і гідророзподільник 3 надходить на злив у бак. Швидкість під час різання визначається регулятором витрати 2. Після закінчення різання наприкінці ходу поршня гідроциліндра відбувається гальмування. Від датчика кінцевого положення (не показаний на схемі) в систему керування подається сигнал на перемикання гідророзподільника 3. Рідина від помпи 14 через клапан зворотний 17 по магістралі 20 надходить в акумулятор 18 і через регулятор витрати 2, гідророзподільник 3, дросель 4 зі зворотним клапаном 5, клапан зворотний 7 по магістралі 10 у штокову порожнину гідроциліндра 11. При цьому клапан керований 9 закритий. Рідина з поршневої порожнини по магістралі 12 через гідророзподільник 3 надходить на злив у бак. Поршень гідроциліндра 11 вертається у вихідне положення й відбувається зарядка акумулятора 18. Швидкість повернення поршня у вихідне положення визначається дроселем 4 зі зворотним клапаном 5. Наприкінці ходу поршня відбувається гальмування та зупинка. Від датчика кінцевого положення (не показаний на схемі) і ЕКМ 19 у систему керування надходить сигнал про готовність до різання. Відбувається відключення запобіжного клапана 15 і помпа 14 працюватиме у безнапірному режимі. Таким чином, використання гідроприводу відповідно до формули корисної моделі, дозволить підвищити продуктивність і надійність летючих ножиць. 2 UA 83423 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Гідропривод летючих ножиць, що містить помпо-акумуляторну станцію зі зворотним клапаном, гідророзподільник, який напірним входом пов'язаний з акумулятором помпо-акумуляторної станції, та гідроциліндр ножиць, який відрізняється тим, що він обладнаний регулятором витрати, установленим між гідророзподільником і помпо-акумуляторною станцією, і обладнаний зв'язаними паралельно між собою дроселем і зворотним клапаном, а також контуром регенерації, установленими послідовно між гідророзподільником і гідроциліндром ножиць, при цьому контур регенерації містить, зв'язані між собою, додатковий клапан зворотний, клапан зрівноважувальний та клапан зворотний керований, крім того, акумулятор є гідроакумулятором високого тиску, а як гідроциліндр застосований гідроциліндр із гальмуванням наприкінці ходу із двох сторін. 3 UA 83423 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
