Обладнання для світломаркування рулонів кінофотоматеріалів

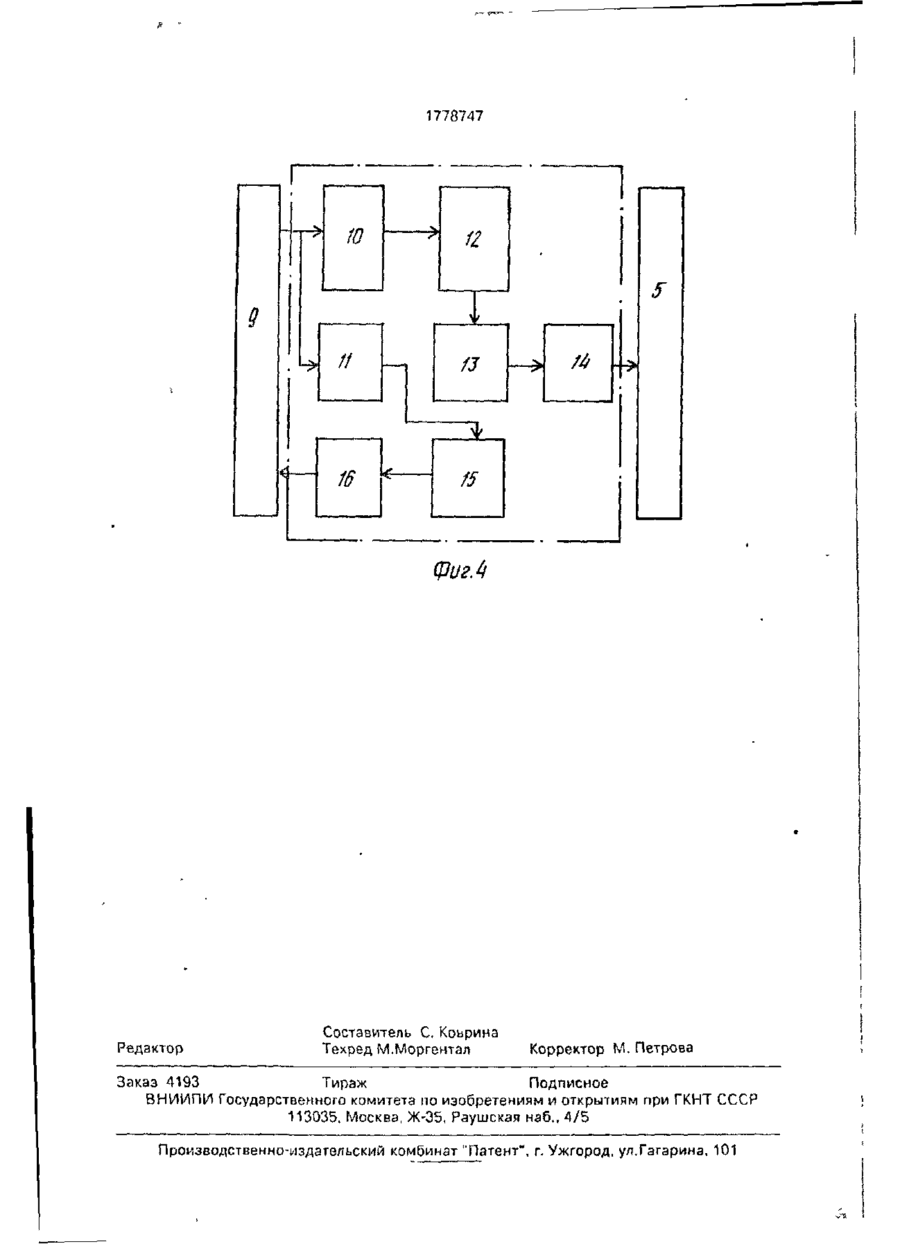

Использование: химико-фотографическая промышленность при изготовлении ки нофотоматериалоо Сущность изобретения, в устройстве для соеюмаркировки, содержащем светозащитный короб, размещенные в коробе источники освещения, а также информационные символы, прижимной элемент для кинофотоматериала, устройство управления прижимным элементом и средством для прерывания светового потока, последнее выполнено в виде электронного блока, содержащего линию задержки, генератор прямоугольных импульсов, регулятор скважности импульсов, ключевой усилитель импульсоо, инвертор, формирователь последовательности импульсоо и электронный ключ. 4 ил. 10 Изобретение относится к кинофотогехнике, конкретно - к устройствам для светомаркировки рулонных кинофотоматериалов, и может найти применение в химико-фотографической промышленности в процессе отделки кинофотоматериалов при их изготовлении. Известно устройство для светомаркировки рулонных фотоматериалов (черно-белых и цветных кинофотопленок шириной 35 мм), представляющее собой станок, содержащий лентопротяжный тракт, связанный через объектив со знаковым синтезатором, входы которого соединены с выходами схемы управления и дешифратора, при этом входы дешифратора связаны с выходами электронного счетчика Однако известное устройство обладает следующими недостатками* слишком сложная конструкция в технологическом исполнении, возможны размывы изображения при печати. Наиболее близким по технической сущности к изобретению является устройство для светомаркировки рулонных кинофотоматериалов, содержащее светозащитгый корпус в виде П-образного короба, в дне которого выполнены не менее двух рядов отверстий, расположенных по обе стороны его осевой линии, размещенный в коробе источник актиничного освещения, маску, выполненную в виде непрозрачной пластины с прозрачными окнами, адекватными отверстиям в дне короба и содержащими информационные символы, размещенную под дном короба, прижимной элемент для экспонируемого материала средство длп прерывания светового потока через маскуй устройство управления прижимным элементом и средством прерывания светового потока. ! Іедостетками устройства являются недостаточная эксплуатационная надежность 00 1778747 устройства и низкое качество светомаркировки. Цель изобретения - упрощение конструкции и повышение надежности работы. Цель достигается тем, что в устройстве 5 для светомаркирооки рулонного кинофотоматериала, содержащего светозащитный корпус в виде П-образного короба, в дне которого выполнены не менее двух рядов отверстий, расположенных по обе стороны 10 осевой линии дна короба, в котором размещен источник актиничиого освещения, а также расположенную под дном короба маску, выполненную в виде непрозрачной пластины с прозрачными окнами, идентичными 15 отверстиям дна короба и снабженными информационными символами, прижимной элемент, средство прерывания светового потока через маску и устройство управления прижимным элементом и средством 20 прерывания светового потока, средство прерывания светового потока через маску выполнено в виде электронного блока, выполненного о виде последовательно соединенных линии задержки, управляемого 25 генератора прямоугольных импульсов, регулятора скважности импульсов и ключевого усилителя мощности, а также последовательно соединенных инвертора, формирователя последовательности импульсов и 30 электронного ключа, причем вход линии задержки связан с входом инвертора и с выходом устройства управления, входом соединенного с выходом электронного ключа, а выход ключевого усилителя импульсов 35 нагружен на источник актиничного освещения. На фиг. 1 изображен общий вид устройства в разрезе; на фиг. 2 - разрез А-А фиг. 1: на фиг. 3 - разрез Б-Б фиг. 2; на фиг. 4 - 40 блок-схема средства прерывания светового потока. Устройство состоит из светозащитного корпуса в виде П-образного короба 1,снабженного крышкой 2 и в дне которого, об- 45 разованном двумя пластинами 3 и 4, выполненными с двумя рядами отверстий а, размещены источники актиничного освещения 5, выполненные в виде ряда светодиодов, соединенных между собой 50 последовательно. На лентопротяжном тракте расположен кинофотоматериал 6, который размещен между прижимным элементом 7 и нижней пластиной 4 дна короба 1, к которой прикреплена маска 8 с 55 размещенными на ней информационными символами. Прижимной элемент 7 электрически соединен с устройством управления Э, выход которого соединен с входом линии задерж 4 ки 10 и входом инвертора 11, выход линии задержки связан с входом управляемого генератора 12, выход которого связан с входом регулятора скважности импульсов 13, выход которого связан с входом ключевого усилителя импульсов 14, выход которого нагружен на источник актиничного освещения 5, а выход инвертора соединен с входом формирователя последовательности импульсов 15, выход которого соединен с входом электронного ключа 16, причем выход последнего соединен с входом устройства управления 9. Устройство работает следующим обраэом. Перед началом работы вводят необходимые данные (чувствительность, тип кинофотоматериала, длина его отрезка, время экспозиции, данные по компостеру) в устройство управления 9. Подача кинофотоматериала 6 шириной 35 мм по лентопротяжному тракту отделочного автомата осуществляется циклически при подаче сигнала с устройства управления 9, и кинофотоматериал 6 разматывается с подающего рулона 17 и проходит между нижней пластиной 4, к которой прикреплена маска 8 с информационными символами и прижимным элементом 7. При срабатывании сигнала, определяющего длину маркируемого отрезка кинофотоматериала 6, последний останавливается. Далее при подаче сигнала с устройства управления 9 срабатывает прижимной элемент 7 и, поднимаясь вверх, прижимает кинофотоматериал 6 к нижней пластине 4 таким образом, что перфорационные участки кинофотоматериала 6 с обеих сторон оказываются прижатыми к маске 8. В момент времени, определяемый срабатыванием механизма прижимного элемента 7, с устройства управления 9 поступает сигнал на линию задержки 10, где сигнал задерживается и поступает на вход запуска управляемого генератора 12. Данная задержка сигнала необходима для более четкого срабатывания прижимного элемента 7. Прямоугольные импульсы малой длительности, вырабатываемые управляемым генератором 12, поступают па регулятор скважности импульсов 13, и тем самым регулируется сила светового потока источника актиничного освещения 5, выполненного в виде светодиодов. При определенном токе в излучающей цепи такая регулировка уменьшает влияние разброса характеристик отдельных светодиодов 5. Одновременно с поступлением сигнала от устройства управления 9 на линию задер 1778747 жим 10 сигнал поступает также на формирователь последовательности импульсов 15 через инвертор 11, определяя тем самым время экспозиции, т е время прохождения светового потока через маску 8 Выработанныи импульс усиливается на электронном ключе 16 и поступает на вход устройства управления 9. Срабатывает электрическая цепь отключения прижимного элемента 7, он отжимается вниз и кинофотоматериалом б протягивается вперед на определенную длину Цикл светомэркировки повторяется В качестве актиничного освещения можно использовать светодиоды марки АЛ336Б. Таким образом, устройство имеет более упрощенную конструкцию и обеспечивает повышенную эксплуатационную надежность. Также сокращается расход электроэнергии, поскольку источник актиничного освещения включается только в момент останова пленки и ее окончательного прижатия к маске. При работе данного устройства в коробе не образуется грязи, масляных пятен. Формула изобретения Устройство для светомаркировки рулонных кинофотоматериалов, содержащее светозащитный корпус в виде П-образного 5 10 15 20 25 30 короба, в дне которого выполнены не менее двух рядов отверстий, расположенных по обе стороны осевой линии дна короба, в котором размещен источник актиничного освещения, з также расположенную под дном короба маску, выполненную в виде непрозрачной пластины с прозрачными окнами, идентичными отверстиям дна короба и снабженными информационными символами, прижимной элемент, средство прерывания светового потока через маску и устройство управления прижимным элементом и средством прерывания светового по тока, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности в работе, средство прерывания светового потока через маску выполнено в виде электронного блока, выполненного в виде последовательно соединенных лиьии задержки, управляемого генератора прямоугольных импульсов, регулятора скважности импульсов и ключевого усилителя мощности, а также последовательно соединенных инвертора, формирователя последовательности импульсов и электронного ключа, причем вход линии задержки связан с входом инвертора и с выходом устройства управления, входом соединенного с выходом электронного ключа, а выход ключевого усилителя импульсов нагружен на источник актиничного освещения. 17 Фиг 1 1778747 У//////////////////////////////////////////////// Фаг. 2 Фиг.3 1778747 ю s 11 • /J 16 15 Фиг. 4 Редактор Составитель С. Коьрина Техред М.Моргентал Корректор М. Петрова Заказ 4193 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
