Пристрій для перемішування гною в сховищах

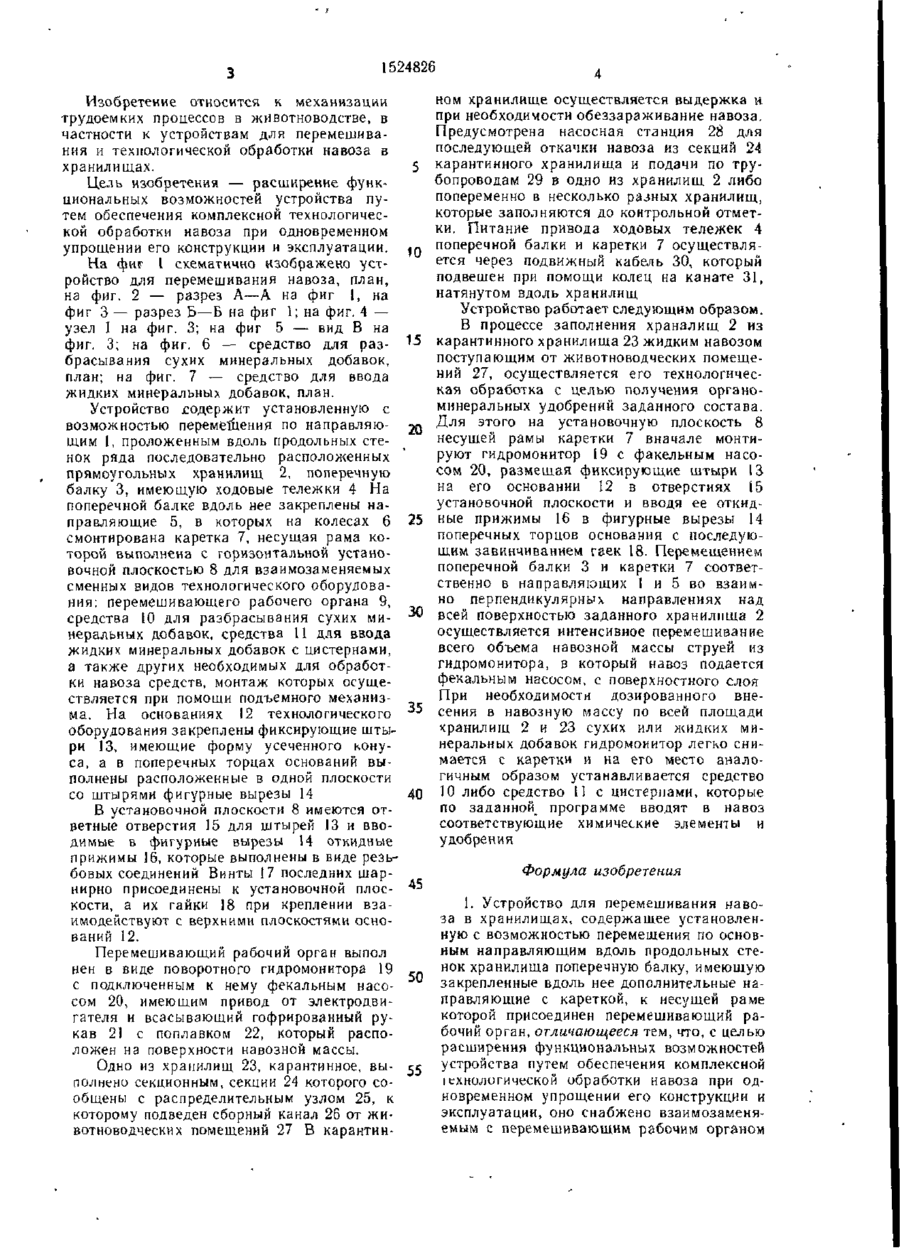

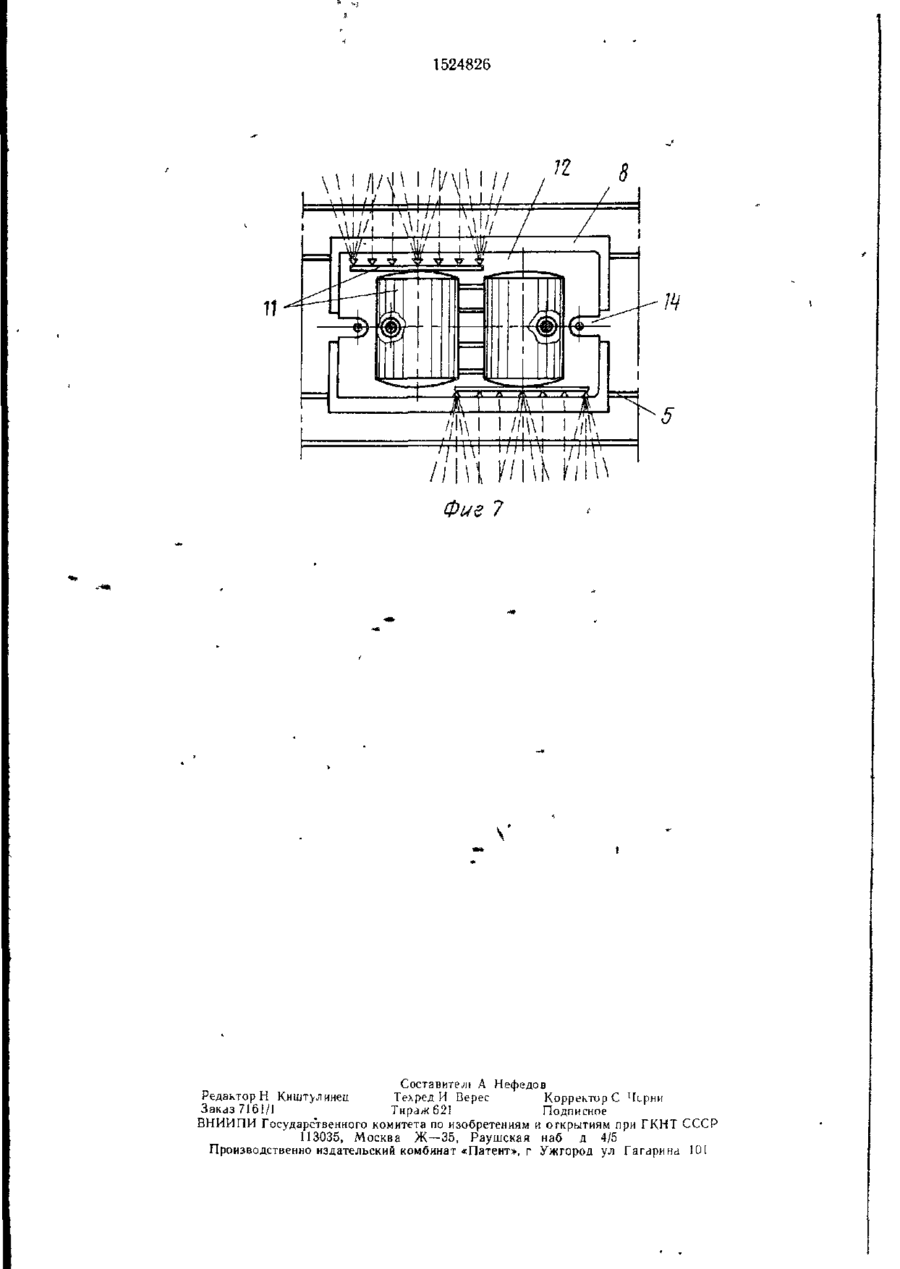

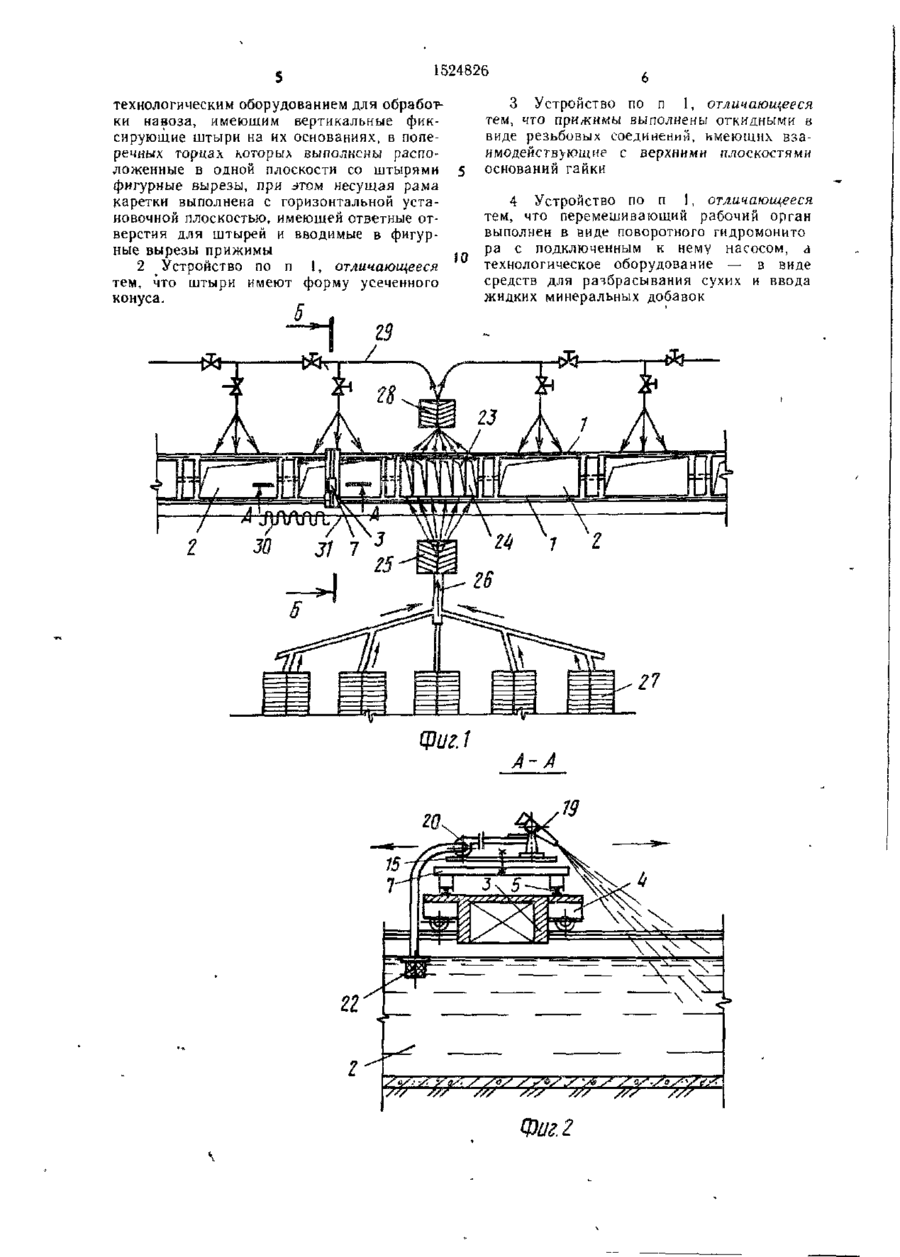

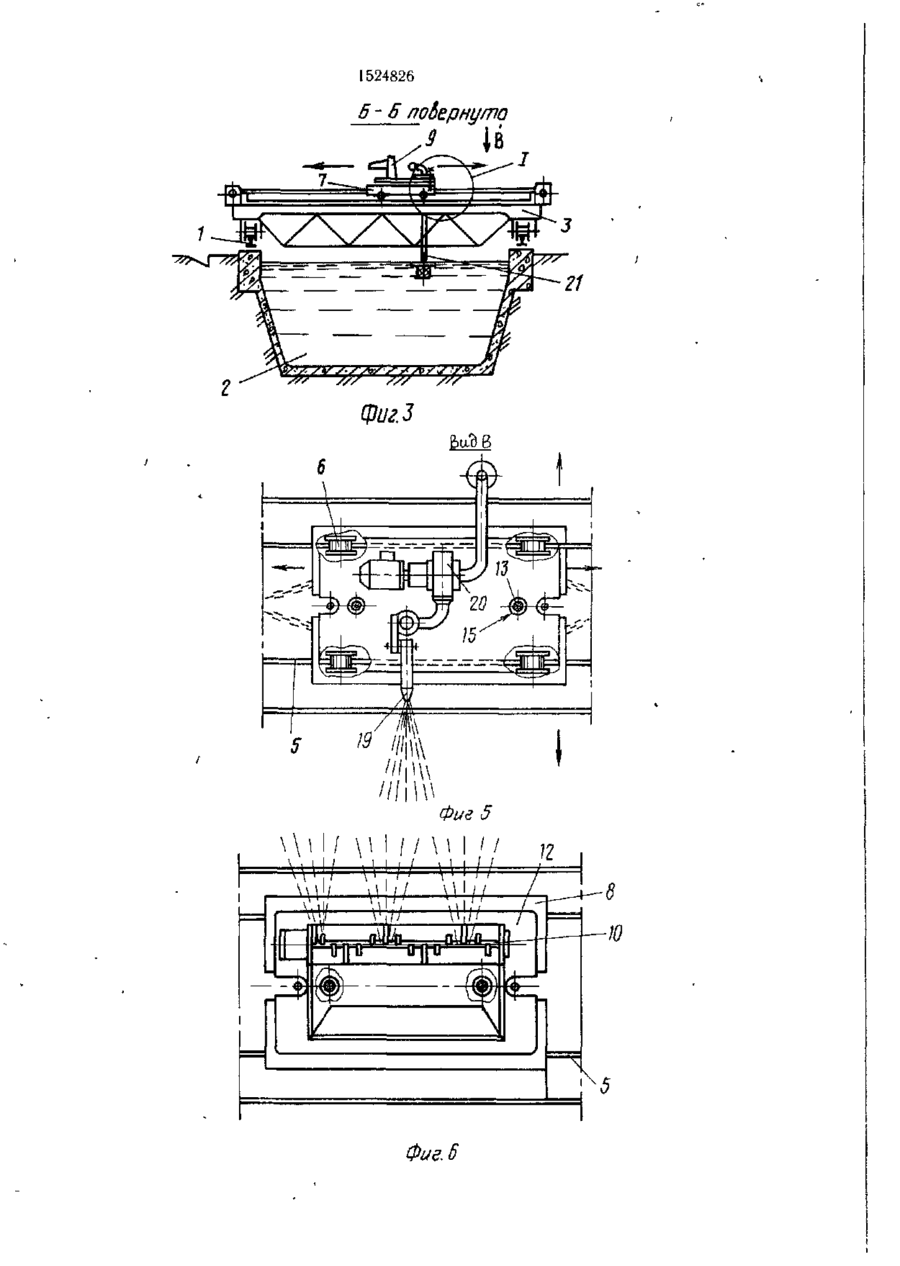

Изобретение относится к механизации трудоемких процессов в животноводстве и обеспечивает расширение функциональных возможностей устройства путем осуществления комлексной технологической обработки навоза при одновременном упрощении его конструкции и эксплуатации. Устройство содержит перемещаемую вдоль прямо угольных хранилищ поперечную балку 3, на которой с возможностью перемещения вдоль нее смонтирована каретка 7. На горизонтальную плоскость 8 несущей рамы каретки при необходимости можно легко установить взаимозаменяемые гидромонитор для перемешивания навоза или средства для внесення в него сухих или жидких минеральных добавок, а также другое технологическое оборудование Для этого основания 12 технологического оборудования имеют фиксирующие штыри 13, вводимые в ответные отверстия плоскости 8 каретки, и фигурные вырезы 14 на их поперечных торнах, а которых размещены винты 17 откидных прижимов 16. Их гайки 18 при креплении прилегают к верхним плоскостям оснований непосредственно у фигурных вырезов Движение каретки во взаимно перпендикулярных направлениях обеспечивает обработку навоза по всей площади хранилищ. 3 з.п. ф-ль: 7 ил. 1524826 Изобретение относится к механизации трудоемких процессов в животноводстве, в частности к устройствам для перемешивания и технологической обработки навоза в хранилищах. Цель изобретения — расширение функциональных возможностей устройства путем обеспечения комплексной технологической обработки навоза при одновременном упрощении его конструкции и эксплуатации, На фиг 1 схематично изображено устройство для перемешивания навоза, план, на фиг. 2 — разрез А—А на фиг 1, на фиг 3 — разрез Б—Б на фиг 1; на фиг, 4 — узел I на фиг. 3; на фиг 5 — вид В на фиг. 3; на фиг, 6 — средство для разбрасывания сухих минеральных добавок, план; на фиг. 7 — средство для ввода жидких минеральных добавок, план. Устройство .содержит установленную с возможностью перемещения по направляющим 1, проложенным вдоль продольных стенок ряда последовательно расположенных прямоугольных хранилищ 2, поперечную балку 3, имеющую ходовые тележки 4 На поперечной балке вдоль нее закреплены направляющие 5, в которых на колесах б смонтирована каретка 7, несущая рама которой выполнена с горизонтальной установочной плоскостью 8 для взаимозаменяемых сменных видов технологического оборудования: перемешивающего рабочего органа 9, средства 10 для разбрасывания сухих минеральных добавок, средства 11 для ввода жидких минеральных добавок с цистернами, а также других необходимых для обработки навоза средств, монтаж которых осуществляется при помощи подъемного механизма. На основаниях 12 технологического оборудования закреплены фиксирующие штыри 13, имеющие форму усеченного конуса, а в поперечных торцах оснований выполнены расположенные в одной плоскости со штырями фигурные вырезы 14 В установочной плоскости 8 имеются ответные отверстия 15 для штырей 13 и вводимые в фигурные вырезы 14 откидные прижимы 16, которые выполнены в виде резьбовых соединений Винты 17 последних шарнирно присоединены к установочной плоскости, а их гайки 18 при креплении взаимодействуют с верхними плоскостями оснований 12. Перемешивающий рабочий орган выпол йен в виде поворотного гидромонитора 19 с подключенным к нему фекальным насосом 20, имеющим привод от электродвигателя и всасывающий гофрированный рукав 21 с поплавком 22, который расположен на поверхности навозной массы. Одно из хранилищ 23, карантинное, выполнено секционным, секции 24 которого сообщены с распределительным узлом 25, к которому подведен сборный канал 26 от животноводческих помещений 27 В карантин 5 .„ 15 -_ 25 30 35 40 ном хранилище осуществляется выдержка и. при необходимости обеззараживание навоза. Предусмотрена насосная станция 28 для последующей откачки навоза из секций 24 карантинного хранилища и подачи по трубопроводам 29 в одно из хранилищ 2 либо попеременно в несколько разных хранилищ, которые заполняются до контрольной отметки. Питание привода ходовых тележек 4 поперечной балки и каретки 7 осуществляется через подвижный кабель 30, который подвешен при помощи колец на канате 31, натянутом вдоль хранилищ Устройство работает следующим образом. В процессе заполнения храналищ 2 из карантинного хранилища 23 жидким навозом поступающим от животноводческих помещений 27, осуществляется его технологическая обработка с целью получения органоминеральных удобрений заданного состава. Для этого на установочную плоскость 8 несушей рамы каретки 7 вначале монтируют гидромонитор 19 с факельным насосом 20, размещая фиксирующие штыри 13 на его основании 12 в отверстиях 15 установочной плоскости и вводя ее откидные прижимы 16 в фигурные вырезы 14 поперечных торцов основания с последующим завинчиванием гаек 18. Перемещением поперечной балки 3 и каретки 7 соответственно в направляющих 1 и 5 во взаимно перпендикулярных направлениях над всей поверхностью заданного хранилища 2 осуществляется интенсивное перемешивание всего объема навозной массы струей из гидромонитора, в который навоз подается фекальным насосом, с поверхностного слоя При необходимости дозированного внесения в навозную массу по всей площади хранилищ 2 и 23 сухих или жидких минеральных добавок гидромонитор легко снимается с каретки и на его место аналогичным образом устанавливается средство 10 либо средство П с цистернами, которые по заданной^ программе вводят в навоз соответствующие химические элементы и удобрения Формула изобретения 50 1. Устройство для перемешивания навоза в хранилищах, содержащее установленную с возможностью перемещения по основным направляющим вдоль продольных стенок хранилища поперечную балку, имеющую закрепленные вдоль нее дополнительные направляющие с кареткой, к несущей раме которой присоединен перемешивающий рабочий орган, отличающееся тем, что, с целью расширения функциональных возможностей устройства путем обеспечения комплексной іехнологической обработки навоза при одновременном упрощении его конструкции и эксплуатации, оно снабжено взаимозаменяемым с перемешивающим рабочим органом 1524826 технологическим оборудованием для обработки навоза, имеющим вертикальные фиксирующие штыри на их основаниях, в поперечных торцах которых выполнены расположенные в одной плоскости со штырями фигурные вырезы, при лом несущая рама каретки выполнена с горизонтальной установочной плоскостью, имеющей ответные отверстия для штырей и вводимые в фигурные вырезы прижимы 2 Устройство по п 1, отличающееся тем, что штыри имеют форму усеченного конуса. 6 3 Устройство по п 1, отличающееся тем, что прижимы выполнены откидными а виде резьбовых соединений, имеющих взаимодействующие с верхними плоскостями оснований гайки 4 Устройство по п 1, отличающееся тем, что перемешивающий рабочий орган выполнен в виде поворотного гидромонито ра с подключенным к нему насосом, d технологическое оборудование —- в виде средств для разбрасывания сухих и ввода жидких минеральных добавок гэ Щиг.1 А-А го Фиг. 2 1524826 6'- 6лобернцто З \ , 1 І I \\\ і I , І , J_L и • /_/ > / \\\ I / Фиг. 6 / I 1524826 -І\ - д—а> д, „;г^а./ д І\\\ І І /' \\ \\ /І \\ Фиг 7 А 5 п Составителі А Нефедов Редактор Н Киштулинец Техред И Верес Корректор С Черни 3aKd3 7161/1 Тираж 621 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж—35, Раушская наб д 4/5 Производственно издательский комбинат «Патент», г Ужгород ул Гаглрина 101
