Грунтообробне знаряддя

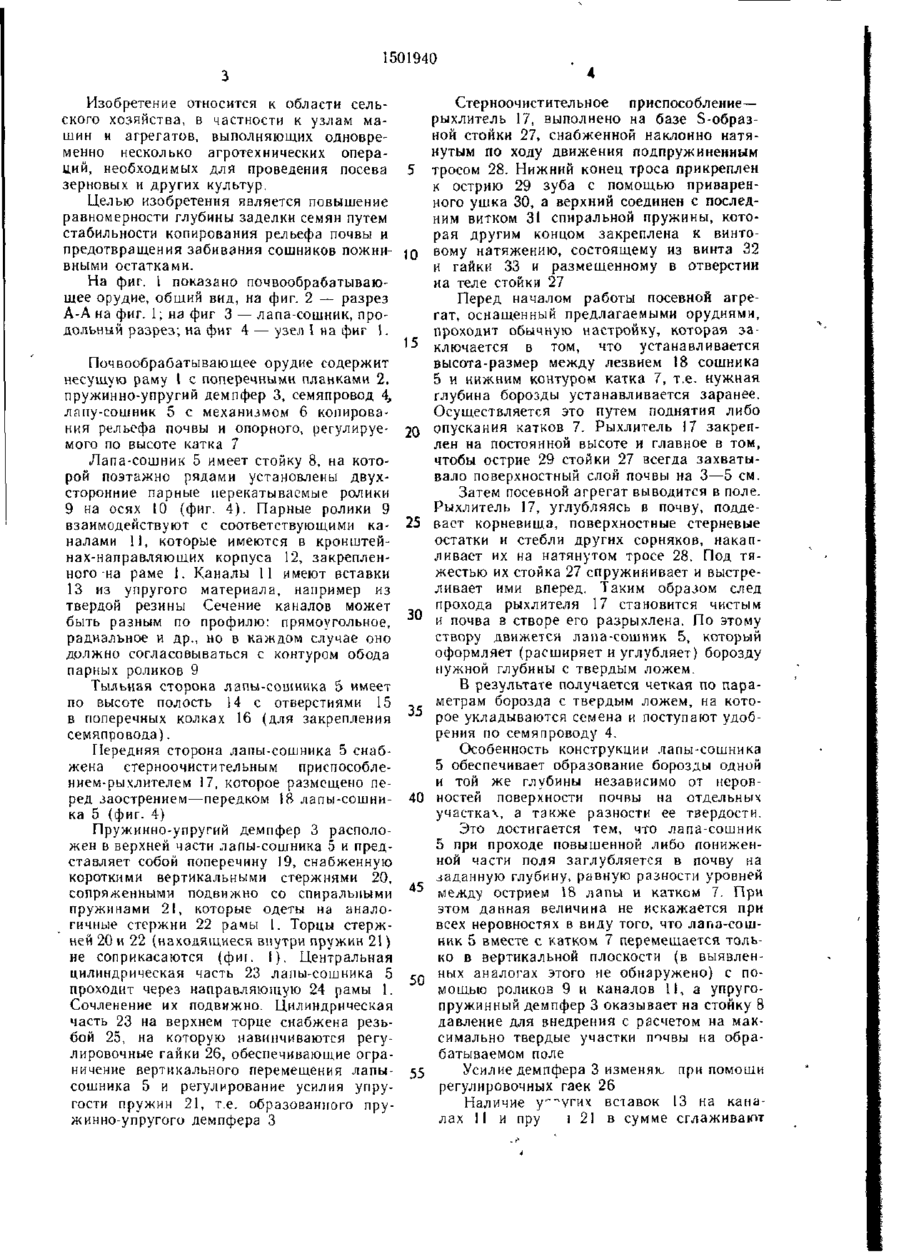

Изобретение относится к сельскому хозяйству, в частности к узлам машин и агрегатов, выполняющих одновременно несколько агротехнических операций, необходимых дня проведения посева зерновых и других культур Целью изобретения является повышение равномерности глубины заделки семян путем стабильности копирования рельефа почвы и предотвращения забивания сошников Устройство включает лапусошник 5 с механизмом 6 копирования рельефа почвы, выполненным в виде пружинно-упругого демпфера 3 и закрепленного на раме корпуса 12 с вертикаль о СО О Г 18 5 Фигі 1501940 Изобретение относится к области сельского хозяйства, в частности к узлам машин и агрегатов, выполняющих одновременно несколько агротехнических операций, необходимых для проведения посева зерновых и других культур. Целью изобретения является повышение равномерности глубины заделки семян путем стабильности копирования рельефа почвы и предотвращения забивания сошников пожнивными остатками. На фиг. 1 показано почвообрабатывающее орудие, общий вид, на фиг. 2 — разрез А-А на фиг. 1; на фиг 3 — лапа-сошник, продольный разрез; на фиг 4 — узел I на фиг 1. Почвообрабатывающее орудие содержит несущую раму 1 с поперечными планками 2, пружинно-упругий демпфер 3, семяпровод 4, лапу-сошник 5 с механизмом 6 копирования рельефа почвы и опорного, регулируемого по высоте катка 7 Лапа-сошник 5 имеет стойку 8, на которой поэтажно рядами установлены двухсторонние парные перекатываемые ролики 9 на осях 10 (фиг. 4). Парные ролики 9 взаимодействуют с соответствующими каналами 11, которые имеются в кронштейнах-направляющих корпуса 12, закрепленного-на раме 1. Каналы 11 имеют вставки 13 из упругого материала, например из твердой резины Сечение каналов может быть разным по профилю: прямоугольное, радиальное и др., но в каждом случае оно должно согласовываться с контуром обода парных роликов 9 Тыльная сторона лапы-сошника 5 имеет по высоте полость 14 с отверстиями 15 в поперечных колках 16 (для закрепления семяпровода). Передняя сторона лапы-сошника 5 снабжена стерноочисти тельным приспособлением-рыхлителем 3 7, которое размещено перед заострением—передком 18 лапы-сошника 5 (фиг. 4) Пружинно-упругий демпфер 3 расположен в верхней части лапы-сошника 5 и представляет собой поперечину 19, снабженную короткими вертикальными стержнями 20, сопряженными подвижно со спиральными пружинами 21, которые одеты на аналогичные стержни 22 рамы 1. Торцы стержней 20 и 22 (находящиеся внутри пружин 21) не соприкасаются (фиг. 1). Центральная цилиндрическая часть 23 лапы-сошника 5 проходит через направляющую 24 рамы 1. Сочленение их подвижно. Цилиндрическая часть 23 на верхнем торце снабжена резьбой 25, на которую навинчиваются регулировочные гайки 26, обеспечивающие ограничение вертикального перемещения лапысошника 5 и регулирование усилия упругости пружин 21, т.е. образованного пружинно-упругого демпфера 3 20 25 30 35 40 45 50 55 Стерноочистительное приспособлениерыхлитель 17, выполнено на базе S-образной стойки 27, снабженной наклонно натянутым по ходу движения подпружиненным тросом 28. Нижний конец троса прикреплен к острию 29 зуба с помощью приваренного ушка 30, а верхний соединен с последним витком 31 спиральной пружины, которая другим концом закреплена к винтовому натяжению, состоящему из винта 32 и гайки 33 и размещенному в отверстии на теле стойки 27 Перед началом работы посевной агрегат, оснащенный предлагаемыми орудиями, проходит обычную настройку, которая заключается в том, что устанавливается высота-размер между лезвием 18 сошника 5 и нижним контуром катка 7, т.е. нужная глубина борозды устанавливается заранее. Осуществляется это путем поднятия либо опускания катков 7. Рыхлитель 17 закреплен на постоянной высоте и главное в том, чтобы острие 29 стойки 27 всегда захватывало поверхностный слой почвы на 3—5 см. Затем посевной агрегат выводится в поле. Рыхлитель 17, углубляясь в почву, поддевает корневища, поверхностные стерневые остатки и стебли других сорняков, накапливает их на натянутом тросе 28. Под тяжестью их стойка 27 спружинивает и выстреливает ими вперед. Таким образом след прохода рыхлителя 17 становится чистым и почва в створе его разрыхлена. По этому створу движется лапа-сошник 5, который оформляет (расширяет и углубляет) борозду нужной глубины с твердым ложем. В результате получается четкая по параметрам борозда с твердым ложем, на которое укладываются семена и поступают удобрения по семяпроводу 4. Особенность конструкции лапы-сошника 5 обеспечивает образование борозды одной и той же глубины независимо от неровностей поверхности почвы на отдельных участках, а также разности ее твердости. Это достигается тем, что лапа-сошник 5 при проходе повышенной либо пониженной части поля заглубляется в почву на заданную глубину, равную разности уровней между острием 18 лапы и катком 7. При этом данная величина не искажается при всех неровностях в виду того, что лапа-сошник 5 вместе с катком 7 перемещается только в вертикальной плоскости (в выявленных аналогах этого не обнаружено) с помощью роликов 9 и каналов II, а упругопружинный демпфер 3 оказывает на стойку 8 давление для внедрения с расчетом на максимально твердые участки почвы на обрабатываемом поле Усилие демпфера 3 изменяй, при помоши регулировочных гаек 26 Наличие укупил вставок 13 на каналах 11 и пру і 21 в сумме сглаживают 1501940 резкие динамические нагрузки как на лапысошники, так и на весь посевной агрегат в целом. Формула изобретения 1. Почвообрабатывающее орудие, содержащее последовательно установленные на раме рыхлитель с S-образной стойкой и сошник с механизмом копирования рельефа почвы, который выполнен в виде пружинно-упругого демпфера и закрепленного на раме корпуса с вертикальными направ ляющими и взаимодействующим с ними подвижным элементом, отличающееся тем, что, с целью повышения равномерности глубины заделки семян путем стабильности копирования рельефа почвы и предотвращения забивания сошников пожнивными остатками, S-образная стойка рыхлителя закреплена на раме жестко, а подвижный 5 элемент механизма копирования рельефа почвы сошника выполнен в виде установленных по бокам сошника двух пар роликов, причем ролики каждой пары расположены один над другим и закреплены своими осями на сошнике, а их направляющие снабжены вставками из упругого материала. 2. Орудие по п. 1, отличающееся тем, что рыхлитель выполнен в виде зуба в закрепленным к его острию тросом, верхний конец 15 которого снабжен пружиной и закреплен на S-образной стойке винтовым механизмом. А-А 10 9 ФиеЗ Редактор Л . Гратилло З а к а з 4981/І Фиг. 4 Состави іе.іь Т !|
