Збиральний агрегат

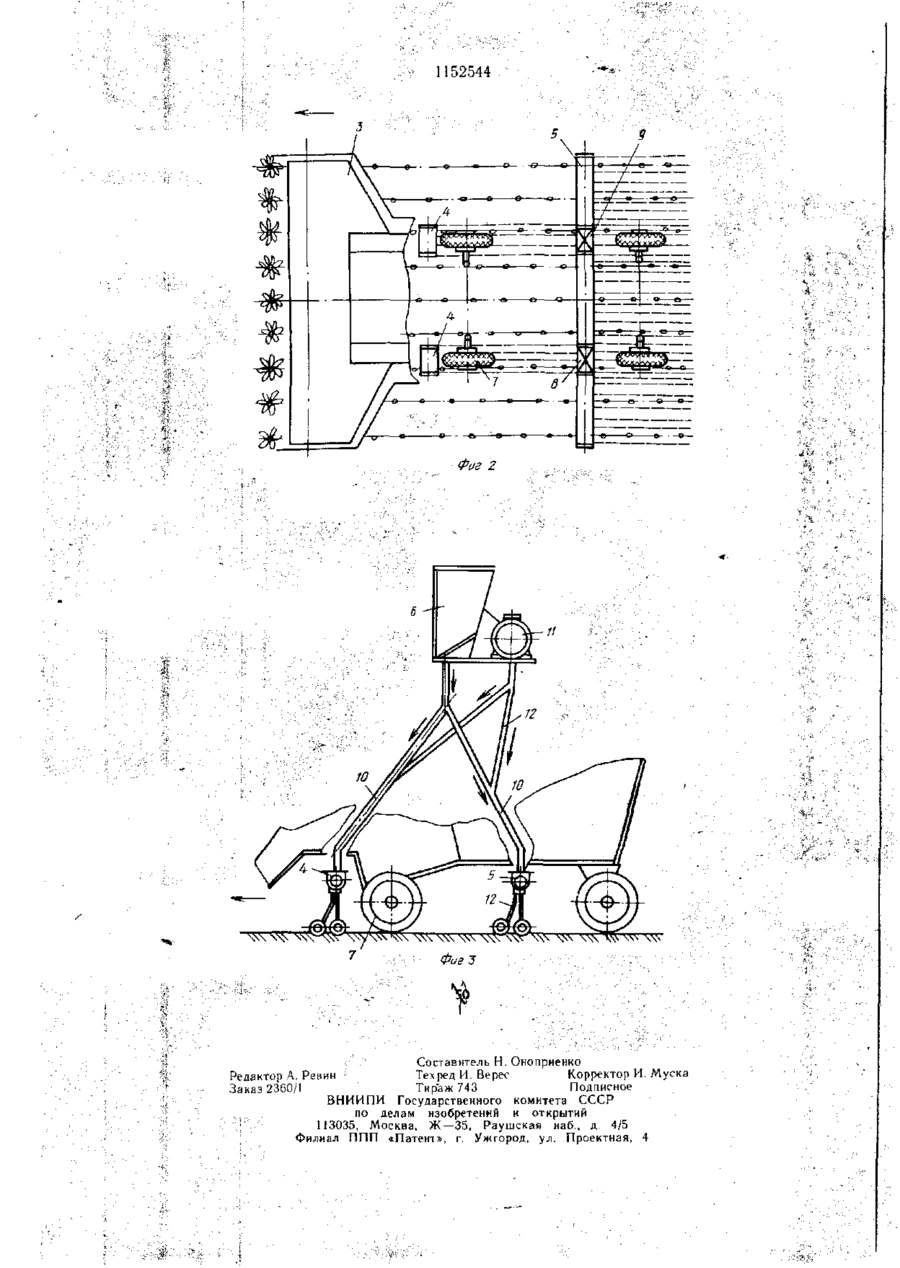

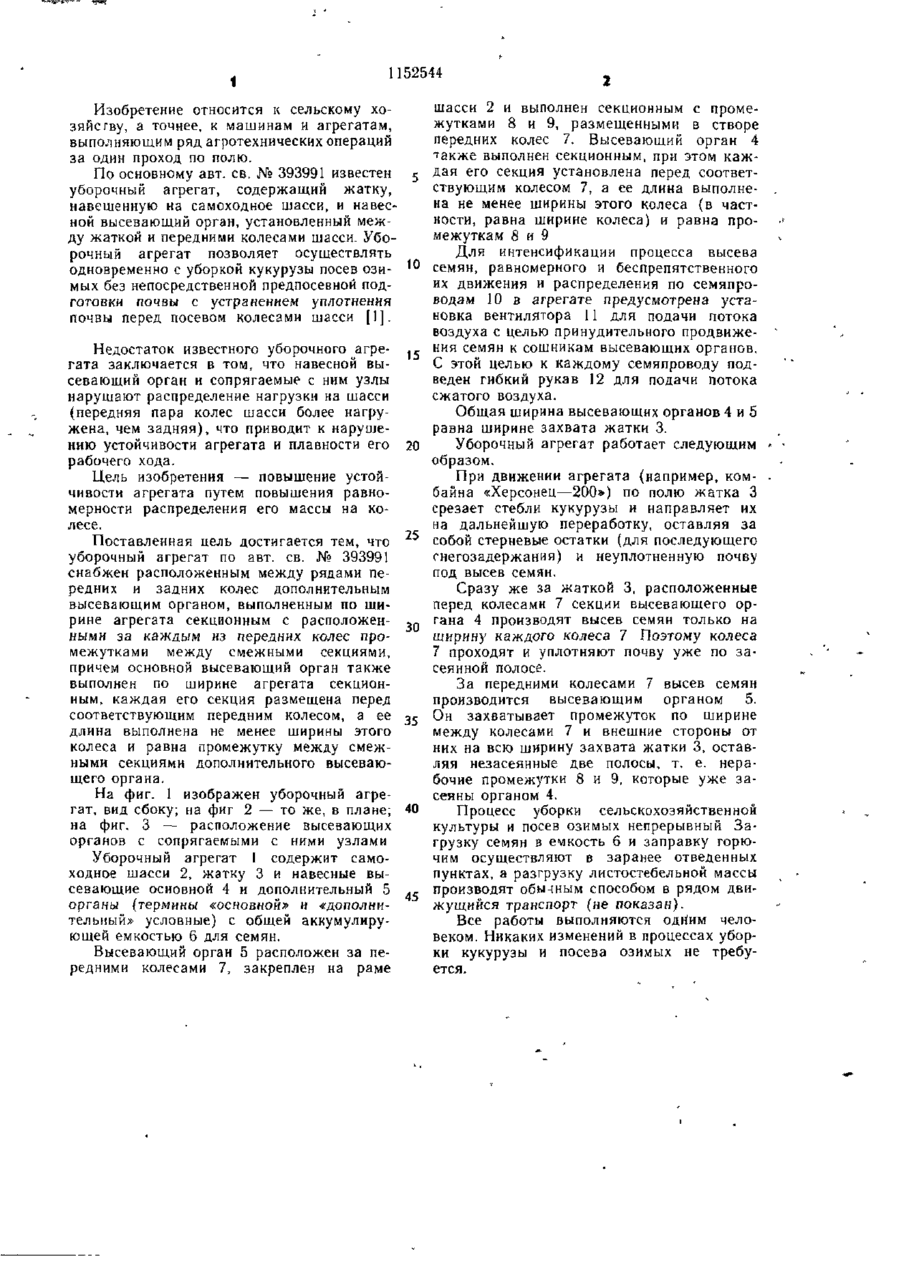

УБОРОЧНЫЙ АГРЕГАТ по авт. св. № 393991, отличающийся тем, что, с це лью повышения устойчивости агрегата путем повышения равномерности распределения его массы на колесе, он снабжен расположен ным между рядами передних и задних колес дополнительным высевающим органом, выполненным по ширине агрегата секционным с расположенными за каждый из передних колес промежутками между смежными секциями, причем основной высеваю* щи и орган также выполнен по ширине агрегата секционным, каждая его секция размещена перед соответствующим передним колесом, а ее длина выполнена не менее ширины этого колеса и равна промежутку между смежными- секциями дополнительного высевающего органа. to СП 5 2 1 1152544 Изобретение относится к сельскому хозяйству, а точнее, к машинам и агрегатам, выполняющим ряд агротехнических операций за один проход по полю. По основному авт. св. № 393991 известен уборочный агрегат, содержащий жатку, навешенную на самоходное шасси, и навесной высевающий орган, установленный между жаткой и передними колесами шасси. Уборочный агрегат позволяет осуществлять одновременно с уборкой кукурузы посев озимых без непосредственной предпосевной подготовки почвы с устранением уплотнения почвы перед посевом колесами шасси [1]. Недостаток известного уборочного агре- ,_ гата заключается в том, что навесной высевающий орган и сопрягаемые с ним узлы нарушают распределение нагрузки на шасси (передняя пара колес шасси более нагружена, чем задняя), что приводит к нарушению устойчивости агрегата и плавности его 20 рабочего хода. Цель изобретения — повышение устойчивости агрегата путем повышения равномерности распределения его массы на колесе. Поставленная цель достигается тем, что уборочный агрегат по авт. св. № 393991 снабжен расположенным между рядами передних и задних колес дополнительным высевающим органом, выполненным по ширине агрегата секционным с расположенными за каждым из передних колес промежутками между смежными секциями, причем основной высевающий орган также выполнен по ширине агрегата секционным, каждая его секция размещена перед соответствующим передним колесом, а ее длина выполнена не менее ширины этого 35 колеса и равна промежутку между смежными секциями дополнительного высевающего органа. На фиг. I изображен уборочный агрегат, вид сбоку; на фиг 2 — то же, в плане; 40 на фиг. 3 — расположение высевающих органов с сопрягаемыми с ними узлами Уборочный агрегат 1 содержит самоходное шасси 2, жатку 3 и навесные высевающие основной 4 и дополнительный 5 органы (термины «основной» и «дополнительный» условные) с общей аккумулирующей емкостью 6 для семян. Высевающий орган 5 расположен за передними колесами 7, закреплен на раме . г шасси 2 и выполнен секционным с промежутками 8 и 9, размещенными в створе передних колес 7. Высевающий орган 4 также выполнен секционным, при этом каждая его секция установлена перед соответствующим колесом 7, а ее длина выполнена не менее ширины этого колеса (в частности, равна ширине колеса) и равна промежуткам 8 и 9 Для интенсификации процесса высева семян, равномерного и беспрепятственного их движения и распределения по семяпроводам 10 в агрегате предусмотрена установка вентилятора 11 для подачи потока воздуха с целью принудительного продвижения семян к сошникам высевающих органов. С этой целью к каждому семяпроводу подведен гибкий рукав 12 для подачи потока сжатого воздуха. Общая ширина высевающих органов 4 и 5 равна ширине захвата жатки 3. Уборочный агрегат работает следующим образом. При движении агрегата (например, комбайна «Херсонец—200») по полю жатка 3 срезает стебли кукурузы и направляет их на дальнейшую переработку, оставляя за собой стерневые остатки (для последующего снегозадержания) и неуплотненную почву под высев семян. Сразу же за жаткой 3, расположенные перед колесами 7 секции высевающего органа 4 производят высев семян только на ширину каждого колеса 7 Поэтому колеса 7 проходят и уплотняют почву уже по засеянной полосе. За передними колесами 7 высев семян производится высевающим органом 5. Он захватывает промежуток по ширине между колесами 7 и внешние стороны от них на всю ширину захвата жатки 3, оставляя незасеянные две полосы, т. е. нерабочие промежутки 8 и 9, которые уже засеяны органом 4. Процесс уборки сельскохозяйственной культуры и посев озимых непрерывный Загрузку семян в емкость 6 и заправку горючим осуществляют в заранее отведенных пунктах, а разгрузку листостебельной массы производят обычным способом в рядом движущийся транспорт (не показан). Все работы выполняются одгіим человеком. Никаких изменений в процессах уборки кукурузы и посева озимых не требуется. 1152544 Фиг 2 Составитель Н. Оноприенко Редактор А. Репин Техред И. Верес Корректор И. Муска Заказ 2360/1 Тираж 743 Подписное ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий /••. 113035, М о с к в а , Ж — 3 5 , Р а у ш с к а я наб., д. 4/5 Филиал П П П «Патент», г. У ж г о р о д , ул. П р о е к т н а я , 4
