Спосіб виготовлення пружної призматичної шпонки

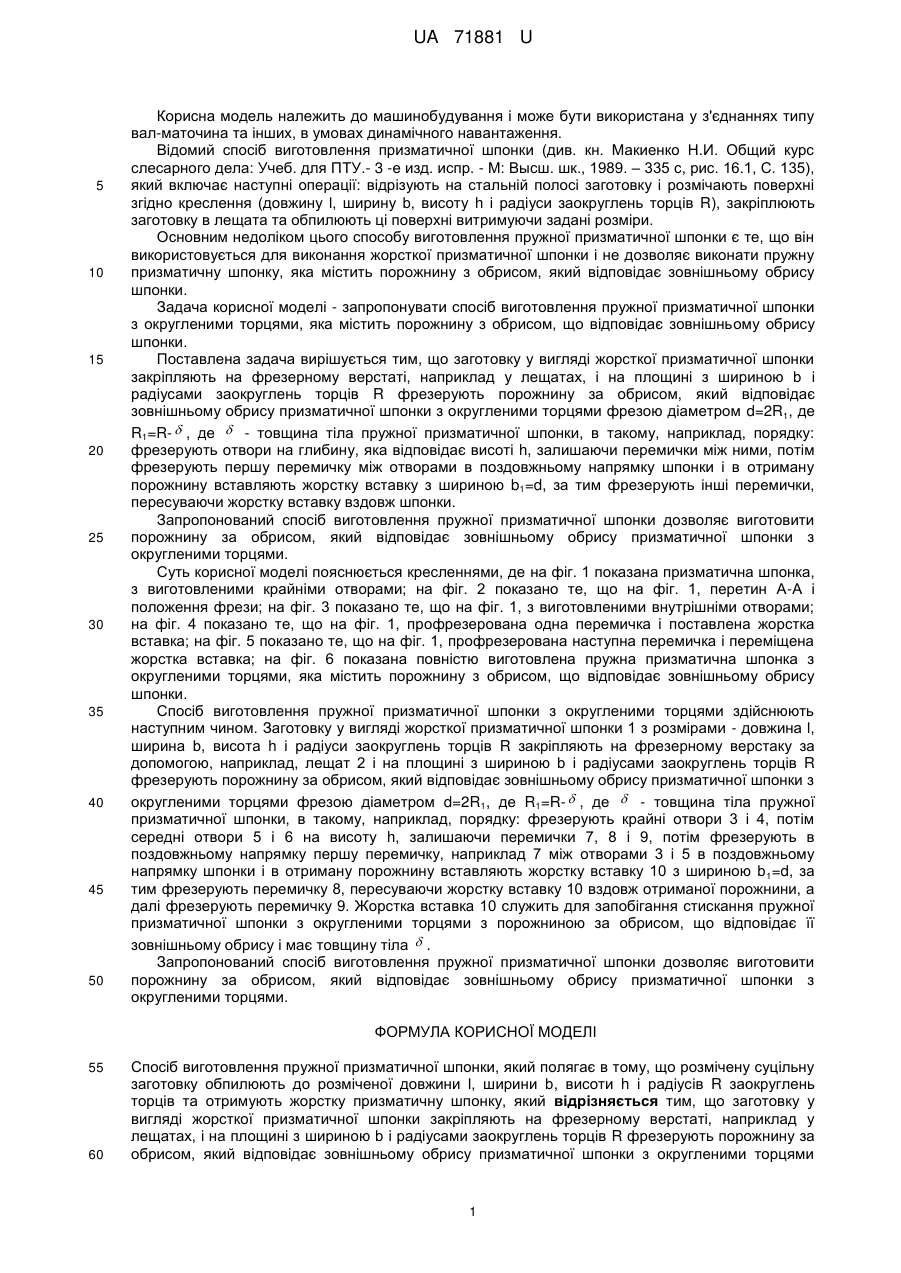

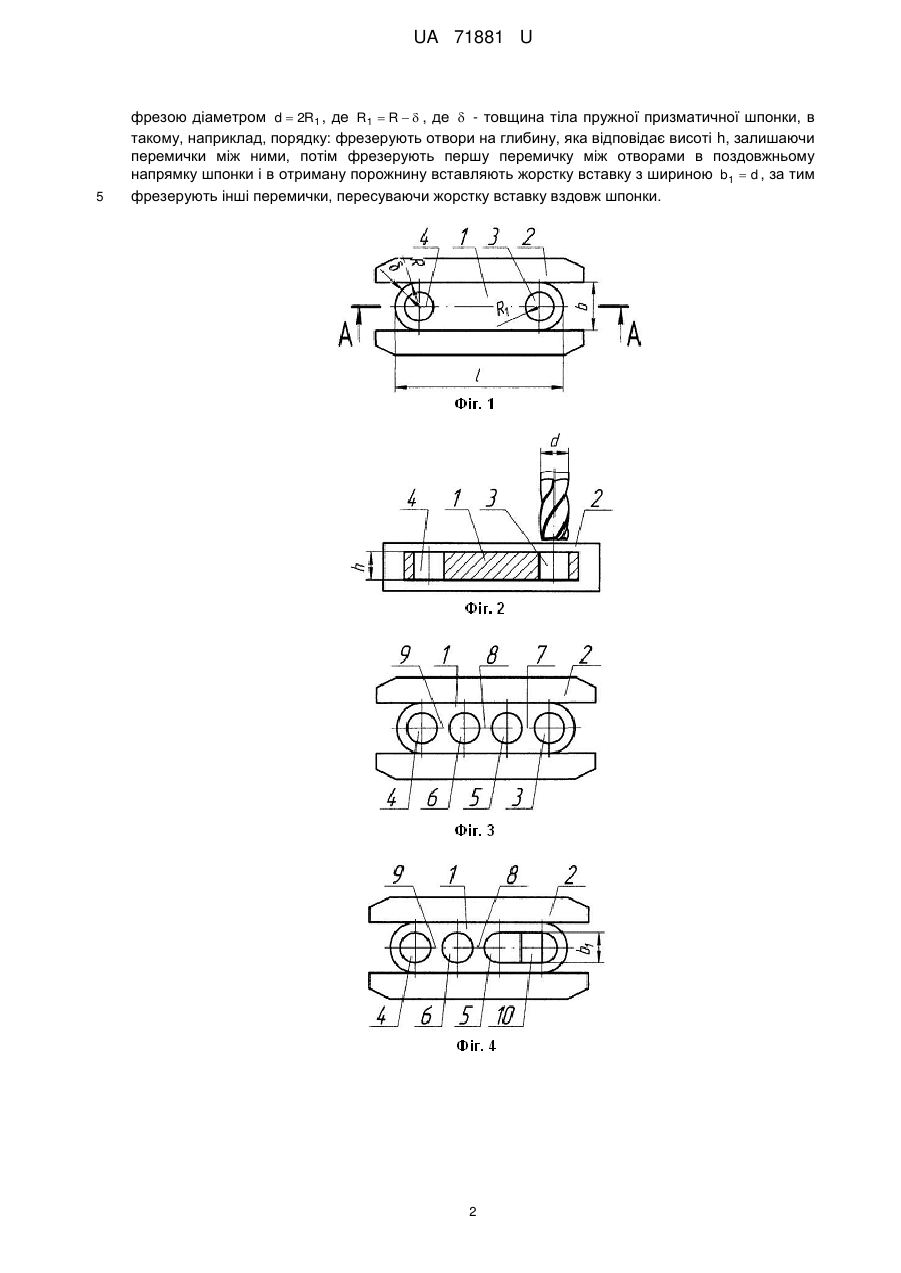

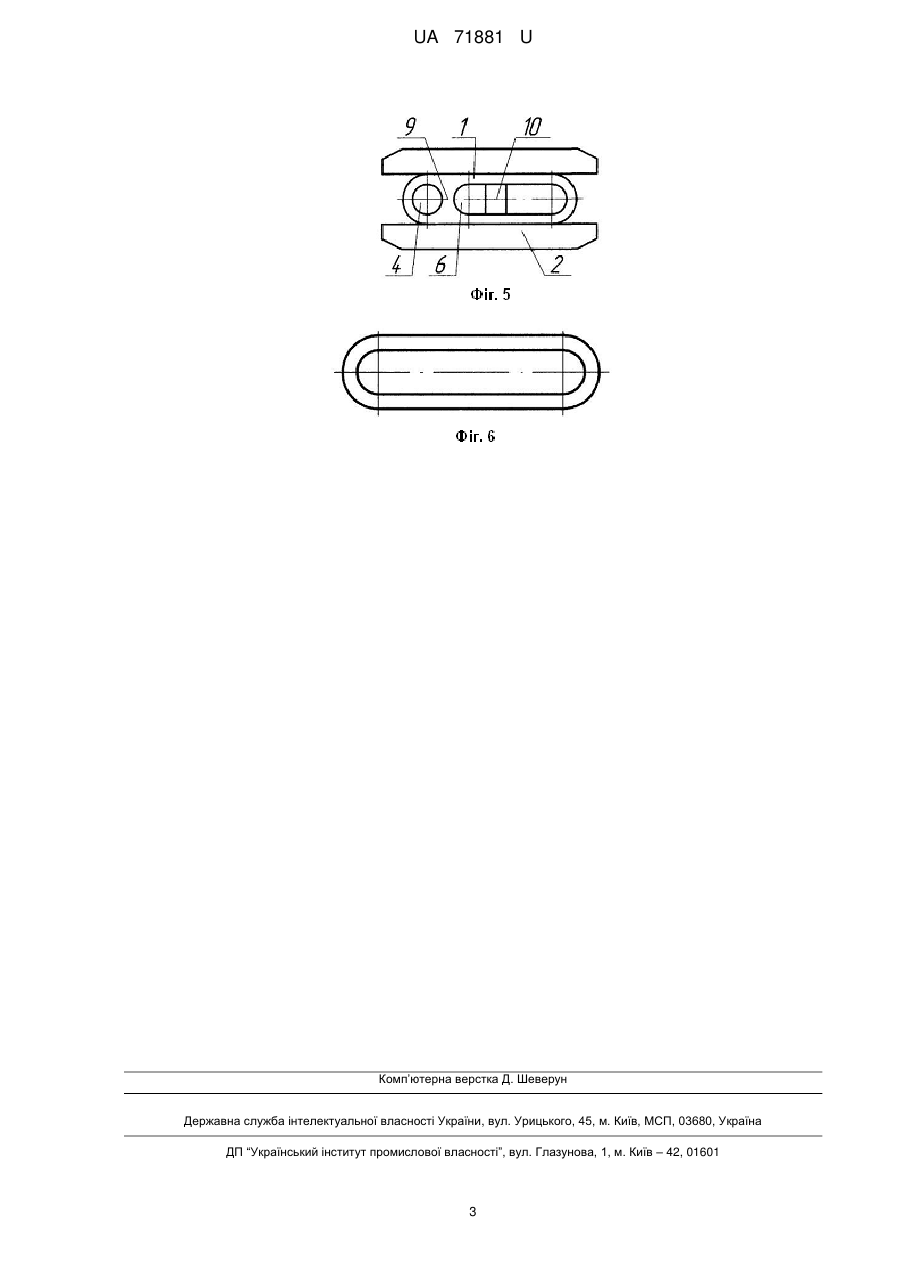

Реферат: Спосіб виготовлення пружної призматичної шпонки включає обпилювання розміченої суцільної заготовки та отримання жорсткої призматичної шпонки. Заготовку у вигляді шпонки закріпляють на фрезерному верстаті у лещатах. Потім фрезерують порожнину за обрисом. Спочатку фрезерують отвори на глибину. Потім фрезерують першу перемичку між отворами в поздовжньому напрямку шпонки. В отриману порожнину вставляють жорстку вставку та фрезерують інші перемички. UA 71881 U (54) СПОСІБ ВИГОТОВЛЕННЯ ПРУЖНОЇ ПРИЗМАТИЧНОЇ ШПОНКИ UA 71881 U UA 71881 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування і може бути використана у з'єднаннях типу вал-маточина та інших, в умовах динамічного навантаження. Відомий спосіб виготовлення призматичної шпонки (див. кн. Макиенко Н.И. Общий курс слесарного дела: Учеб. для ПТУ.- 3 -е изд. испр. - М: Высш. шк., 1989. – 335 с, рис. 16.1, С. 135), який включає наступні операції: відрізують на стальній полосі заготовку і розмічають поверхні згідно креслення (довжину l, ширину b, висоту h і радіуси заокруглень торців R), закріплюють заготовку в лещата та обпилюють ці поверхні витримуючи задані розміри. Основним недоліком цього способу виготовлення пружної призматичної шпонки є те, що він використовується для виконання жорсткої призматичної шпонки і не дозволяє виконати пружну призматичну шпонку, яка містить порожнину з обрисом, який відповідає зовнішньому обрису шпонки. Задача корисної моделі - запропонувати спосіб виготовлення пружної призматичної шпонки з округленими торцями, яка містить порожнину з обрисом, що відповідає зовнішньому обрису шпонки. Поставлена задача вирішується тим, що заготовку у вигляді жорсткої призматичної шпонки закріпляють на фрезерному верстаті, наприклад у лещатах, і на площині з шириною b і радіусами заокруглень торців R фрезерують порожнину за обрисом, який відповідає зовнішньому обрису призматичної шпонки з округленими торцями фрезою діаметром d=2R1, де R1=R-  , де  - товщина тіла пружної призматичної шпонки, в такому, наприклад, порядку: фрезерують отвори на глибину, яка відповідає висоті h, залишаючи перемички між ними, потім фрезерують першу перемичку між отворами в поздовжньому напрямку шпонки і в отриману порожнину вставляють жорстку вставку з шириною b1=d, за тим фрезерують інші перемички, пересуваючи жорстку вставку вздовж шпонки. Запропонований спосіб виготовлення пружної призматичної шпонки дозволяє виготовити порожнину за обрисом, який відповідає зовнішньому обрису призматичної шпонки з округленими торцями. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана призматична шпонка, з виготовленими крайніми отворами; на фіг. 2 показано те, що на фіг. 1, перетин А-А і положення фрези; на фіг. 3 показано те, що на фіг. 1, з виготовленими внутрішніми отворами; на фіг. 4 показано те, що на фіг. 1, профрезерована одна перемичка і поставлена жорстка вставка; на фіг. 5 показано те, що на фіг. 1, профрезерована наступна перемичка і переміщена жорстка вставка; на фіг. 6 показана повністю виготовлена пружна призматична шпонка з округленими торцями, яка містить порожнину з обрисом, що відповідає зовнішньому обрису шпонки. Спосіб виготовлення пружної призматичної шпонки з округленими торцями здійснюють наступним чином. Заготовку у вигляді жорсткої призматичної шпонки 1 з розмірами - довжина l, ширина b, висота h і радіуси заокруглень торців R закріпляють на фрезерному верстаку за допомогою, наприклад, лещат 2 і на площині з шириною b і радіусами заокруглень торців R фрезерують порожнину за обрисом, який відповідає зовнішньому обрису призматичної шпонки з округленими торцями фрезою діаметром d=2R1, де R1=R-  , де  - товщина тіла пружної призматичної шпонки, в такому, наприклад, порядку: фрезерують крайні отвори 3 і 4, потім середні отвори 5 і 6 на висоту h, залишаючи перемички 7, 8 і 9, потім фрезерують в поздовжньому напрямку першу перемичку, наприклад 7 між отворами 3 і 5 в поздовжньому напрямку шпонки і в отриману порожнину вставляють жорстку вставку 10 з шириною b 1=d, за тим фрезерують перемичку 8, пересуваючи жорстку вставку 10 вздовж отриманої порожнини, а далі фрезерують перемичку 9. Жорстка вставка 10 служить для запобігання стискання пружної призматичної шпонки з округленими торцями з порожниною за обрисом, що відповідає її зовнішньому обрису і має товщину тіла  . Запропонований спосіб виготовлення пружної призматичної шпонки дозволяє виготовити порожнину за обрисом, який відповідає зовнішньому обрису призматичної шпонки з округленими торцями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб виготовлення пружної призматичної шпонки, який полягає в тому, що розмічену суцільну заготовку обпилюють до розміченої довжини l, ширини b, висоти h і радіусів R заокруглень торців та отримують жорстку призматичну шпонку, який відрізняється тим, що заготовку у вигляді жорсткої призматичної шпонки закріпляють на фрезерному верстаті, наприклад у лещатах, і на площині з шириною b і радіусами заокруглень торців R фрезерують порожнину за обрисом, який відповідає зовнішньому обрису призматичної шпонки з округленими торцями 1 UA 71881 U 5 фрезою діаметром d  2R1 , де R1  R   , де  - товщина тіла пружної призматичної шпонки, в такому, наприклад, порядку: фрезерують отвори на глибину, яка відповідає висоті h, залишаючи перемички між ними, потім фрезерують першу перемичку між отворами в поздовжньому напрямку шпонки і в отриману порожнину вставляють жорстку вставку з шириною b1  d , за тим фрезерують інші перемички, пересуваючи жорстку вставку вздовж шпонки. 2 UA 71881 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
