Спосіб виготовлення пружної призматичної шпонки

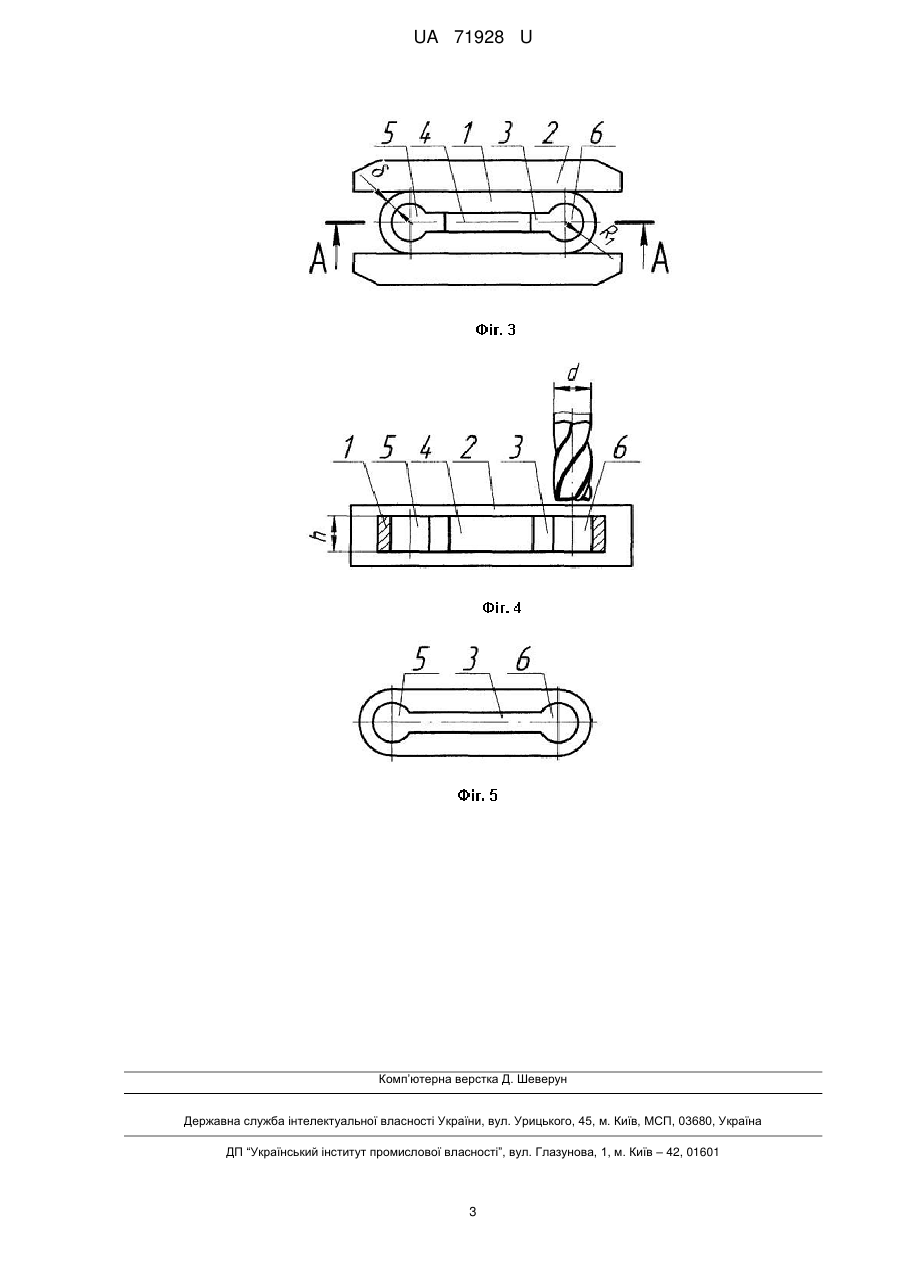

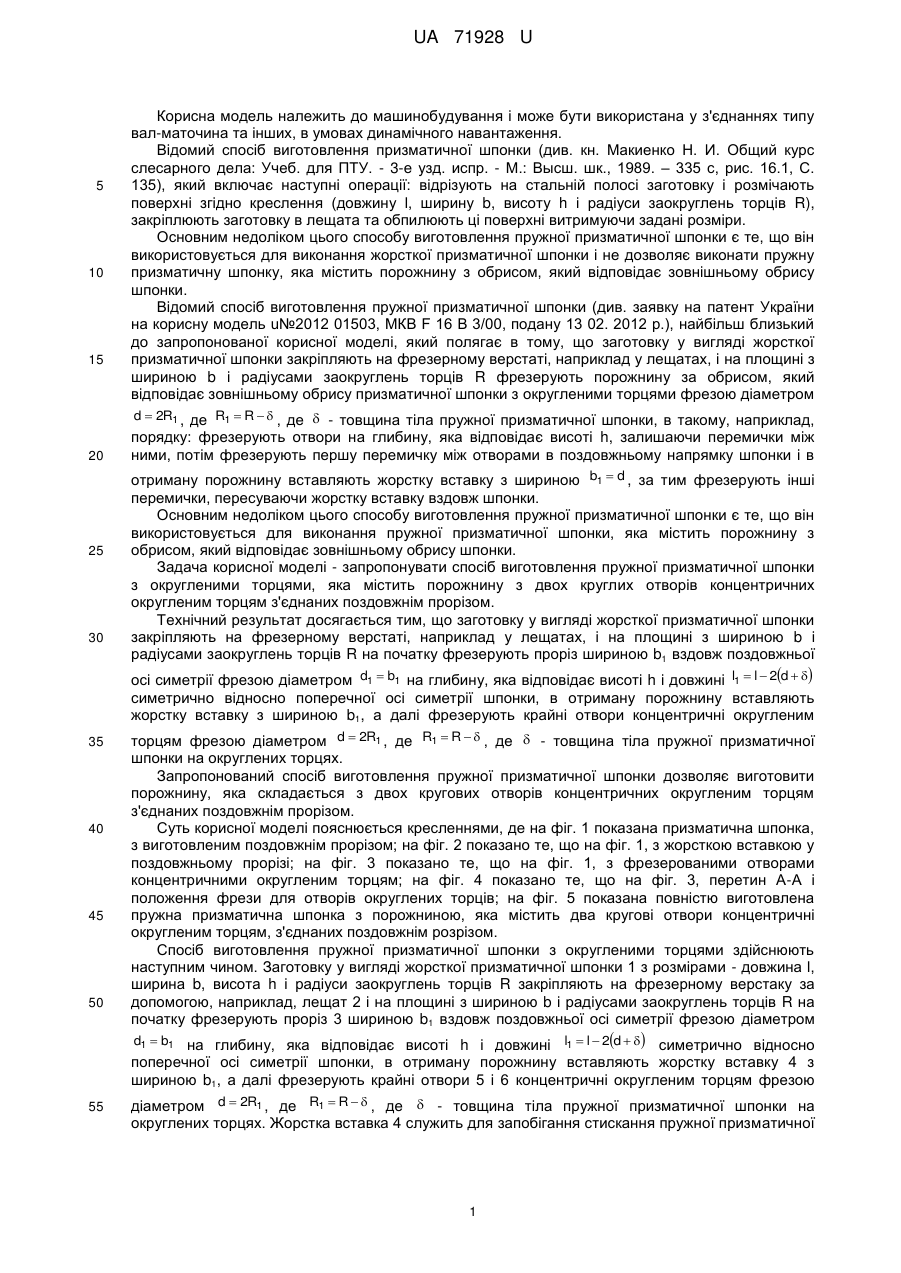

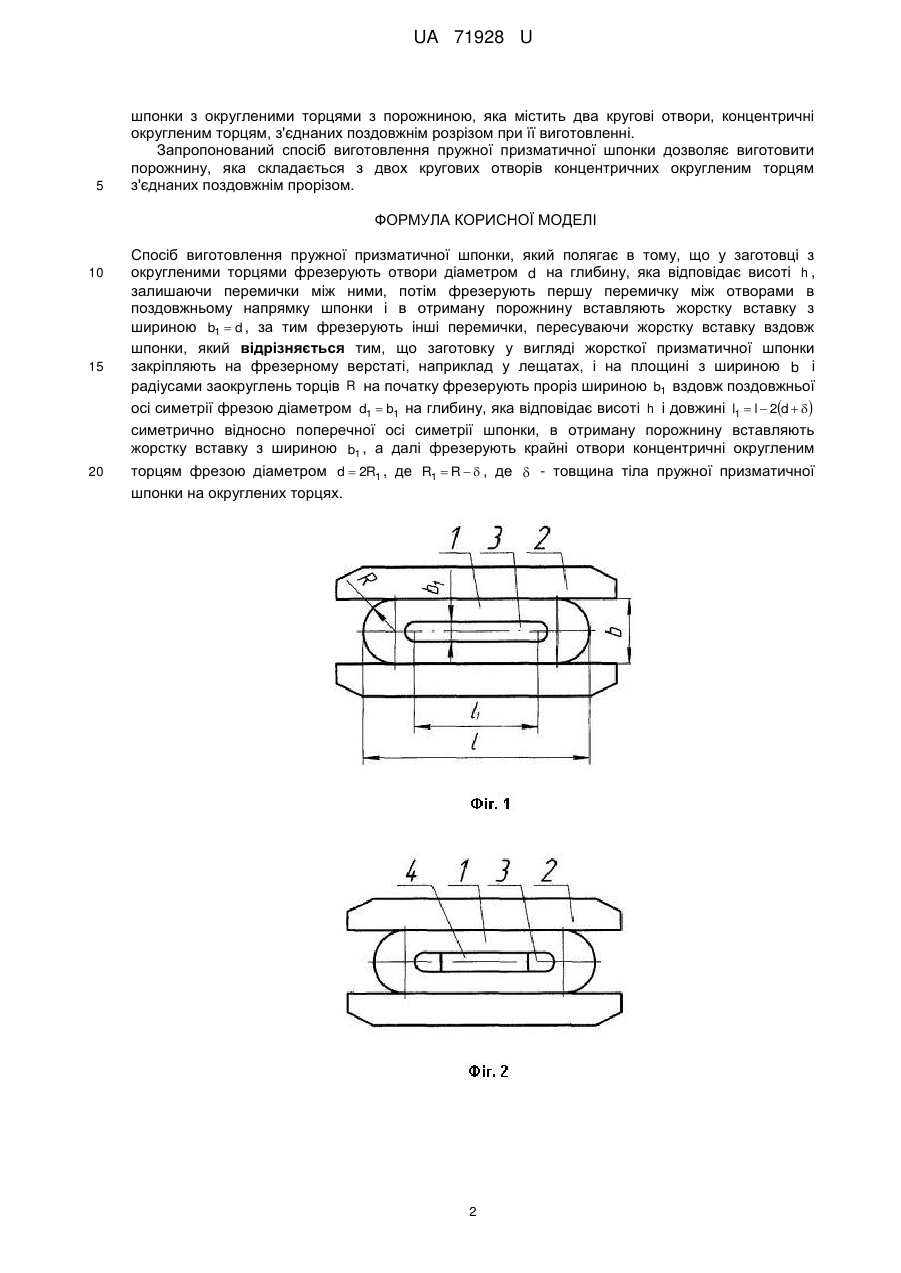

Реферат: Спосіб виготовлення пружної призматичної шпонки, який полягає в тому, що у заготовці з округленими торцями фрезерують отвори діаметром d на глибину, яка відповідає висоті h , залишаючи перемички між ними, потім фрезерують першу перемичку між отворами в поздовжньому напрямку шпонки і в отриману порожнину вставляють жорстку вставку з шириною b1  d , за тим фрезерують інші перемички, пересуваючи жорстку вставку вздовж шпонки, причому заготовку у вигляді жорсткої призматичної шпонки закріпляють на фрезерному верстаті, наприклад у лещатах, і на площині з шириною b і радіусами заокруглень торців R на початку фрезерують проріз шириною b1 вздовж поздовжньої осі симетрії фрезою діаметром і довжині l1  l  2d   симетрично відносно поперечної осі симетрії шпонки, в отриману порожнину вставляють жорстку вставку з шириною b1 , а далі фрезерують крайні отвори концентричні округленим торцям фрезою діаметром d1  b1 на глибину, яка відповідає висоті h d  2R1 , де R1  R   , де  - товщина тіла пружної призматичної шпонки на округлених торцях. UA 71928 U (54) СПОСІБ ВИГОТОВЛЕННЯ ПРУЖНОЇ ПРИЗМАТИЧНОЇ ШПОНКИ UA 71928 U UA 71928 U 5 10 15 Корисна модель належить до машинобудування і може бути використана у з'єднаннях типу вал-маточина та інших, в умовах динамічного навантаження. Відомий спосіб виготовлення призматичної шпонки (див. кн. Макиенко Н. И. Общий курс слесарного дела: Учеб. для ПТУ. - 3-е узд. испр. - М.: Высш. шк., 1989. – 335 с, рис. 16.1, С. 135), який включає наступні операції: відрізують на стальній полосі заготовку і розмічають поверхні згідно креслення (довжину l, ширину b, висоту h і радіуси заокруглень торців R), закріплюють заготовку в лещата та обпилюють ці поверхні витримуючи задані розміри. Основним недоліком цього способу виготовлення пружної призматичної шпонки є те, що він використовується для виконання жорсткої призматичної шпонки і не дозволяє виконати пружну призматичну шпонку, яка містить порожнину з обрисом, який відповідає зовнішньому обрису шпонки. Відомий спосіб виготовлення пружної призматичної шпонки (див. заявку на патент України на корисну модель u№2012 01503, МКВ F 16 В 3/00, подану 13 02. 2012 р.), найбільш близький до запропонованої корисної моделі, який полягає в тому, що заготовку у вигляді жорсткої призматичної шпонки закріпляють на фрезерному верстаті, наприклад у лещатах, і на площині з шириною b і радіусами заокруглень торців R фрезерують порожнину за обрисом, який відповідає зовнішньому обрису призматичної шпонки з округленими торцями фрезою діаметром d  2R1 , де R1  R   , де  - товщина тіла пружної призматичної шпонки, в такому, наприклад, 20 25 30 порядку: фрезерують отвори на глибину, яка відповідає висоті h, залишаючи перемички між ними, потім фрезерують першу перемичку між отворами в поздовжньому напрямку шпонки і в отриману порожнину вставляють жорстку вставку з шириною b1  d , за тим фрезерують інші перемички, пересуваючи жорстку вставку вздовж шпонки. Основним недоліком цього способу виготовлення пружної призматичної шпонки є те, що він використовується для виконання пружної призматичної шпонки, яка містить порожнину з обрисом, який відповідає зовнішньому обрису шпонки. Задача корисної моделі - запропонувати спосіб виготовлення пружної призматичної шпонки з округленими торцями, яка містить порожнину з двох круглих отворів концентричних округленим торцям з'єднаних поздовжнім прорізом. Технічний результат досягається тим, що заготовку у вигляді жорсткої призматичної шпонки закріпляють на фрезерному верстаті, наприклад у лещатах, і на площині з шириною b і радіусами заокруглень торців R на початку фрезерують проріз шириною b1 вздовж поздовжньої осі симетрії фрезою діаметром d1  b1 на глибину, яка відповідає висоті h і довжині l1  l  2d   симетрично відносно поперечної осі симетрії шпонки, в отриману порожнину вставляють жорстку вставку з шириною b1, а далі фрезерують крайні отвори концентричні округленим 35 40 45 50 торцям фрезою діаметром d  2R1 , де R1  R   , де  - товщина тіла пружної призматичної шпонки на округлених торцях. Запропонований спосіб виготовлення пружної призматичної шпонки дозволяє виготовити порожнину, яка складається з двох кругових отворів концентричних округленим торцям з'єднаних поздовжнім прорізом. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана призматична шпонка, з виготовленим поздовжнім прорізом; на фіг. 2 показано те, що на фіг. 1, з жорсткою вставкою у поздовжньому прорізі; на фіг. 3 показано те, що на фіг. 1, з фрезерованими отворами концентричними округленим торцям; на фіг. 4 показано те, що на фіг. 3, перетин А-А і положення фрези для отворів округлених торців; на фіг. 5 показана повністю виготовлена пружна призматична шпонка з порожниною, яка містить два кругові отвори концентричні округленим торцям, з'єднаних поздовжнім розрізом. Спосіб виготовлення пружної призматичної шпонки з округленими торцями здійснюють наступним чином. Заготовку у вигляді жорсткої призматичної шпонки 1 з розмірами - довжина l, ширина b, висота h і радіуси заокруглень торців R закріпляють на фрезерному верстаку за допомогою, наприклад, лещат 2 і на площині з шириною b і радіусами заокруглень торців R на початку фрезерують проріз 3 шириною b1 вздовж поздовжньої осі симетрії фрезою діаметром d1  b1 на глибину, яка відповідає висоті h і довжині l1  l  2d   симетрично відносно поперечної осі симетрії шпонки, в отриману порожнину вставляють жорстку вставку 4 з шириною b1, а далі фрезерують крайні отвори 5 і 6 концентричні округленим торцям фрезою 55 діаметром d  2R1 , де R1  R   , де  - товщина тіла пружної призматичної шпонки на округлених торцях. Жорстка вставка 4 служить для запобігання стискання пружної призматичної 1 UA 71928 U 5 шпонки з округленими торцями з порожниною, яка містить два кругові отвори, концентричні округленим торцям, з'єднаних поздовжнім розрізом при її виготовленні. Запропонований спосіб виготовлення пружної призматичної шпонки дозволяє виготовити порожнину, яка складається з двох кругових отворів концентричних округленим торцям з'єднаних поздовжнім прорізом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб виготовлення пружної призматичної шпонки, який полягає в тому, що у заготовці з округленими торцями фрезерують отвори діаметром d на глибину, яка відповідає висоті h , залишаючи перемички між ними, потім фрезерують першу перемичку між отворами в поздовжньому напрямку шпонки і в отриману порожнину вставляють жорстку вставку з шириною b1  d , за тим фрезерують інші перемички, пересуваючи жорстку вставку вздовж шпонки, який відрізняється тим, що заготовку у вигляді жорсткої призматичної шпонки закріпляють на фрезерному верстаті, наприклад у лещатах, і на площині з шириною b і радіусами заокруглень торців R на початку фрезерують проріз шириною b1 вздовж поздовжньої осі симетрії фрезою діаметром d1  b1 на глибину, яка відповідає висоті h і довжині l1  l  2d   симетрично відносно поперечної осі симетрії шпонки, в отриману порожнину вставляють жорстку вставку з шириною b1 , а далі фрезерують крайні отвори концентричні округленим 20 торцям фрезою діаметром d  2R1 , де R1  R   , де  - товщина тіла пружної призматичної шпонки на округлених торцях. 2 UA 71928 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
