Пристрій для очищення електродів

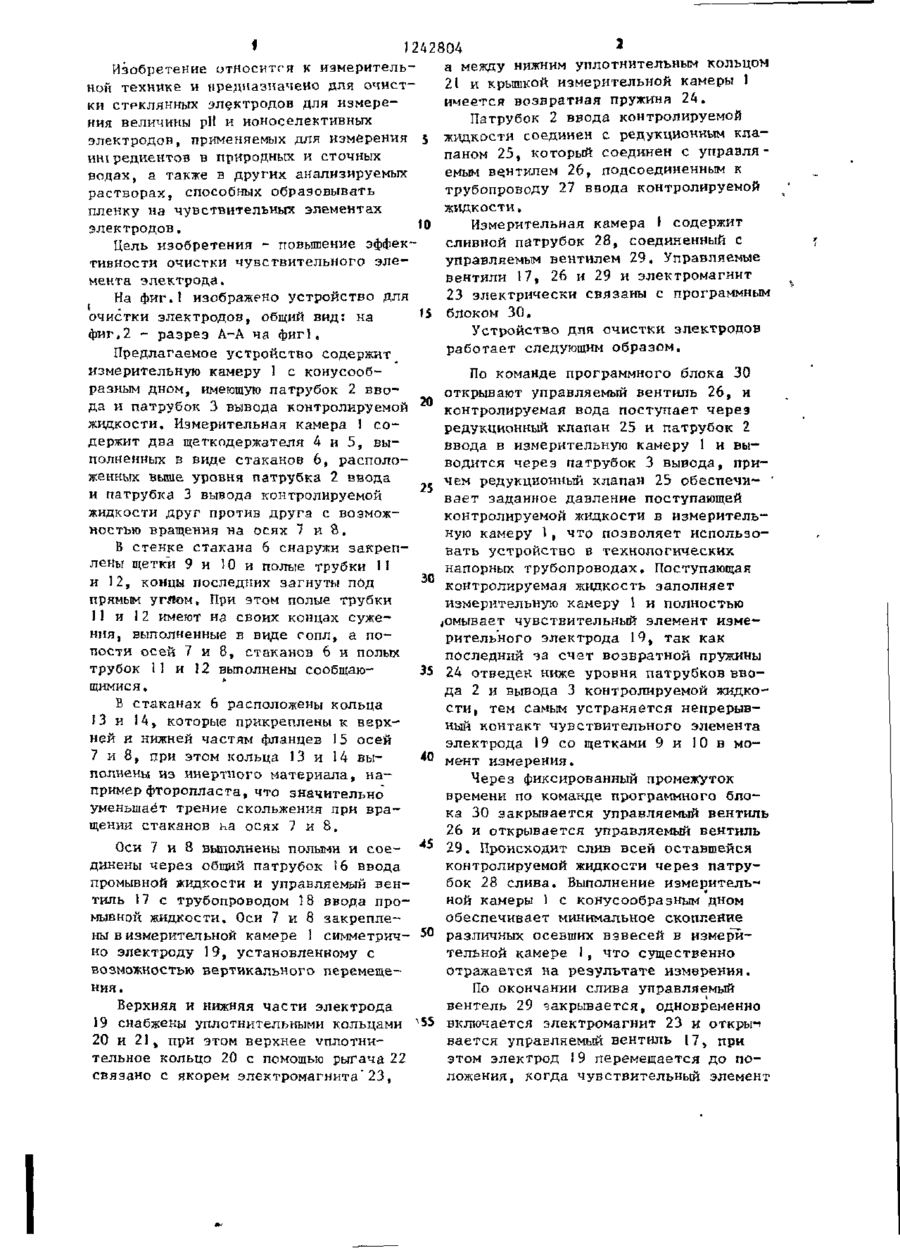

Изобретение относится к измерительной технике и предназначено для очистки стеклянных электродов для измерения величины рН и ионоселективных электродов, применяемых для измерения ингредиентов в природных и сточных водах, а также в других анализи руемых растворах, свободных образовывать пленку на чувствительных элементах электродов. Цель изобретения повышение эффективности очистки чувствительных элементов электродов. Устройство снабжено двумя щеткодержателями . Оси щеткодержателей выполнены полыми, соединены с трубопроводом ввода промывной жидкости и закреплены в измерительной камере симметрично электроду. Электрод установлен с возможностью вертикального перемещения,выше уровня патрубков ввода и вывода контролируемой жидкости установлены стаканы. В стенке стаканов снаружи закреплены щетки, а между ними - полые трубки, концы полых трубок загнуты под прямым углом, при этом полые трубки имеют на своих концах сужения, выполненные в виде сопл. Кроме того, полости осей стаканов и трубок выполнены сообщающимися, 2 ил. (Л 1 I 242804 2 а между нижним уплотнительным кольцом Изобретение относится к измеритель21 и крышкой измерительной камеры 1 ной технике и предназначено для очистимеется возвратная пружина 24, ки СТРКЛЯННЫХ электродов для измереПатрубок 2 ввода контролируемой ния величины рН и ионоселективных электродов, применяемых для измерения 5 жидкости соединен с редукционным клапаном 25, который соединен с управляииіредиентов в природных и сточных емым вентилем 26, подсоединенным к водах, а также в других анализируемых трубопроводу 27 ввода контролируемой растворах, способных образовывать жидкости, пленку на чувствительных элементах 10 Измерительная камера 1 содержит электродов. сливной патрубок 28, соединенный с Цель изобретения - повышение эффекуправляемым вентилем 29, Управляемые тивности очистки чувствительного элевентили 17, 26 и 29 и электромагнит мента электрода. 23 электрически связаны с программным На фиг.1 изображено устройство для 15 блоком 30, очистки электродов, общий вид: на Устройство для очистки электродов фиг.2 - разрез А-А на фигі« работает следующим образом. Предлагаемое устройство содержит измерительную камеру 1 с конусообразным дном, имеющую патрубок 2 ввода и патрубок 3 вывода контролируемой жидкости. Измерительная камера ! содержит два щеткодержателя А и 5, выполненных в виде стаканов 6, расположенных выше уровня патрубка 2 ввода и патрубка 3 вывода контролируемой жидкости друг против друга с возможностью вращения на осях 7 и 8, В стенке стакана 6 снаружи закреплены щетки 9 и 10 и полые трубки II и 12, концы последних загнуты под прямым углом. При этом полые трубки 11 и І 2 имеют на своих концах сужения , выполненные в виде гопл, а попости осей 7 и 8, стаканов 6 и полых трубок 11 и 12 выполнены сообщающимися, Б стаканах 6 расположены кольца 13 и 14, которые прикреплены к верхней и нижней частям фланцев 15 осей 7 и 8, при этом кольца 13 и 14 выполнены из инертного материала, например фторопласта, что значительно уменьшает трение скольжения при вращении стаканов на осях 7 и 8. Оси 7 и S выполнены полыми и соединены через общий патрубок 16 ввода промывной жидкости и управляемый вентиль 17 с трубопроводом 18 ввода промывной жидкости. Оси 7 и 8 закреплены в измерительной камере 1 симметрично электроду 19, установленному с возможностью вертикального перемещения. Верхняя и нижняя части электрода 19 снабжены уплотнительными кольцами 20 и 21, при этом верхнее У П Л О Т Н И тельное кольцо 20 с помощью рыгача 22 связано с якорем электромагнита'23, По команде программного блока 30 открывают управляемый вентиль 26, и 20 контролируемая вода поступает через редукционный клапан 25 и патрубок 2 ввода в измерительную камеру 1 и выводится через патрубок 3 вывода, причем редукционный клапан 25 обеспечи- ' 25 вает заданное давление поступающей контролируемой жидкости в измерительную камеру 1, что позволяет использовать устройство в технологических напорных трубопроводах. Поступающая 30 контролируемая жидкость заполняет измерительную камеру 1 и полностью ^омывает чувствительный элемент измерительного электрода 19, так как последний за счет возвратной пружины 35 24 отведен ниже уровня патрубков ввода 2 и вывода 3 контролируемой жидкости, тем самым устраняется непрерывный контакт чувствителъного элемента электрода 19 со щетками 9 и 10 в мо40 мент измерения. Через фиксированный промежуток времени по команде программного блока 30 закрывается управляемый вентиль 26 и открывается управляемый вентиль ^ 29, Происходит слив всей оставшейся контролируемой жидкости через патрубок 28 слива. Выполнение измерительной камеры 1 с конусообразным дном обеспечивает минимальное скопление 5° различных осевших взвесей в измерительной камере 1, что существенно отражается на результате измерения. По окончании слива управляемый вентель 29 •закрывается, одновременно 55 включается электромагнит 23 и открыв вается управляемый вентиль 17, при этом электрод 19 перемещается до положения, когда чувствительный элемент 242804 4 электрода 19 располагается на уровне Но окончании слива промывной жидщеток 9 и 10 и полых трубок М и 12, кости управляемый вентиль 29 закры- ' закрепленных в стаканах-щеткодержав а е т с я , открывается управляемый вентелях 4 и 5. Одновременно промывная -т£ль 26, в результате контролируемая жидкость через открытый управляемый 5 жидкость подается в измерительную к а вентиль \7 и патрубок І 6 поступает в меру 1 на исследование. полые оси 7 и 8 , оттуда в полость стаканов-щеткодержателей 4 и 5 и даФ о р м у л а и з о б р е т е н и я лее в полые трубки 11 и 12, образуя при выводе из них вращающий момент, Устройство для очистки электродов, приводящий во вращение стаканы-щетко содержащее щеткодержатель, выполнендержатели 4 и 5 относительно чувстви ный в виде стакана, с закрепленными тельного элемента электрода 19, что на нем щетками для очистки электродов приводит к разрушению различных вред и установленный с возможностью вращения в измерительной камере, которая ных налетов, пленок, примесных осад- '5 снабжена патрубками ввода и вывода ков и удалению их с помощью промывконтролируемой жидкости и патрубком ной жидкости с чувствительного элеслива контролируемой и промывной жидмента электрода 19. кости, о т л и ч а ю щ е е с я тем, Продолжительность очистки чувствичто, с целью повышения эффективности тельного элемента электрода 19 выби- 20 очистки чувствительного элемента элек" рают в зависимости от степени загрязтрода, оно снабжено дополнительным ненности контролируемой жидкости и ее щеткодержателем, оба щеткодержателя воздействия на работоспособность чувсоединены с трубопроводом ввода проствительного элемента электрода 19 мывной жидкости и закреплены в изме- • во времени. рительной камере симметрично электроду, который установлен с возможностью По окончании очистки электрода 19 вертикального перемещения, причем выключается электромагнит 23, закрыщетки закреплены в стенке стаканов вается управляемый вентиль 17 и откры снаружи, между щетками закреплены вается управляемый вентиль 29, при 30 полые трубки, концы полых трубок загэтом происходит слив всей оставшейся нуты под прямым углом, при этом полые промывной жидкости из измерительной трубки имеют на своих концах сужения, камеры 1 через патрубок 28 слива, что выполненные в виде сопл, а полости в дальнейшем исключает разбавстаканов и трубок выполнены сообщаюление контролируемой жидкости щимися . промывной. 1242804 1242804 /7 10 Фиг. г Редактор А.Шишкина Заказ 3695/40 Составитель Д.Громов Техред Н.Боиклло Корректор М. Демчик Тираж 778 Подписное ВНИИГГИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,4
