Широкозахватна низьконапірна дощувальна машина фронтально-кругового переміщення з системою подачі та очистки поливної води

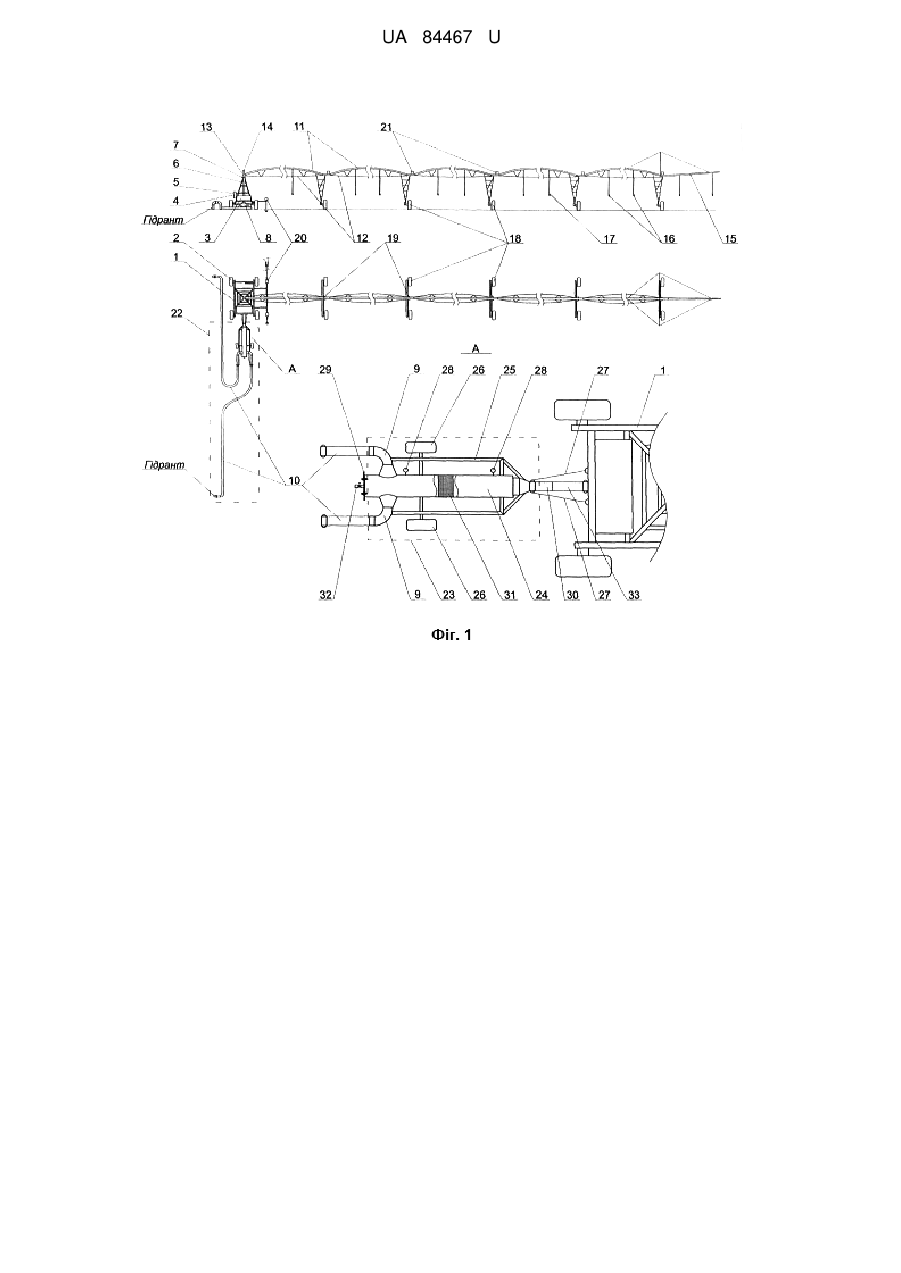

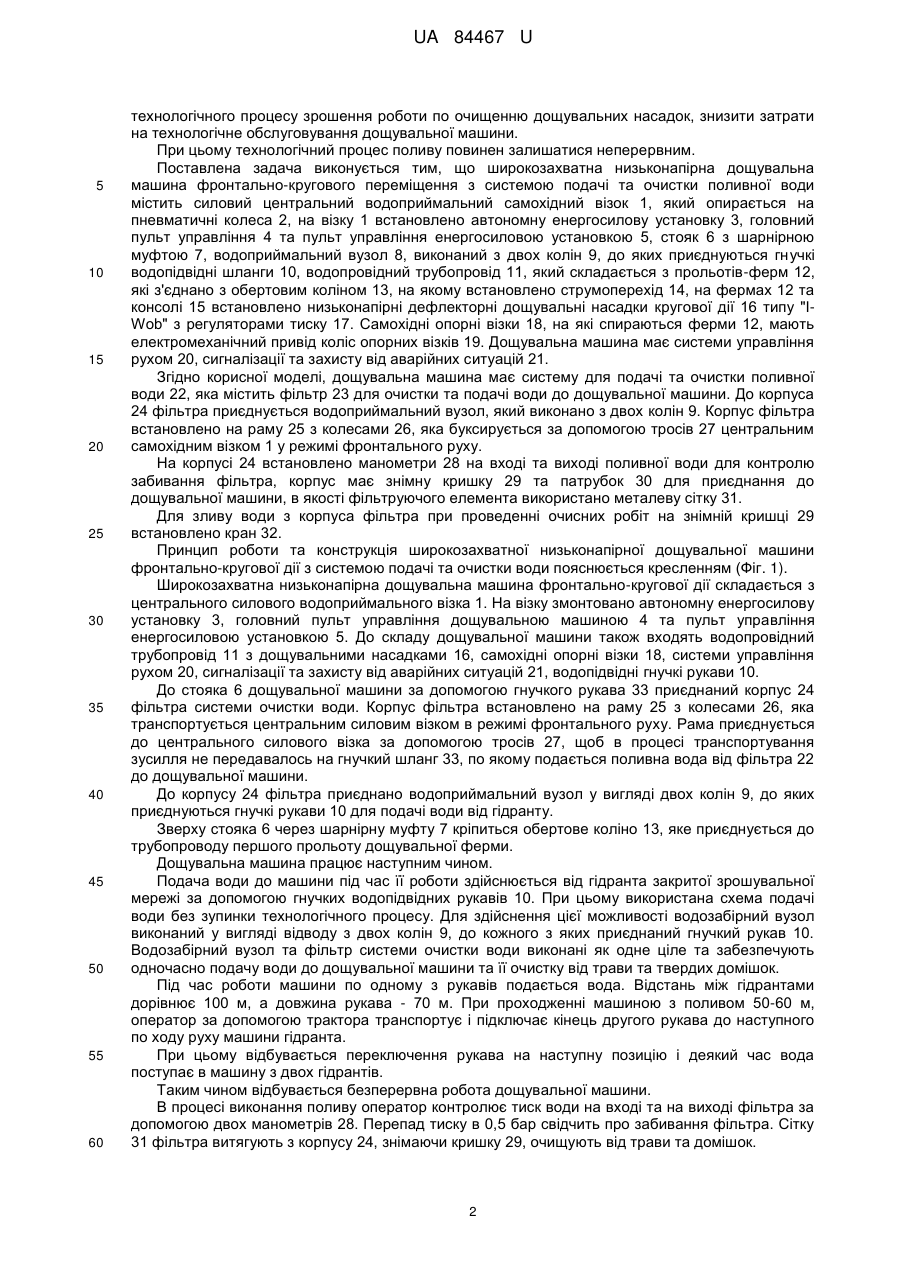

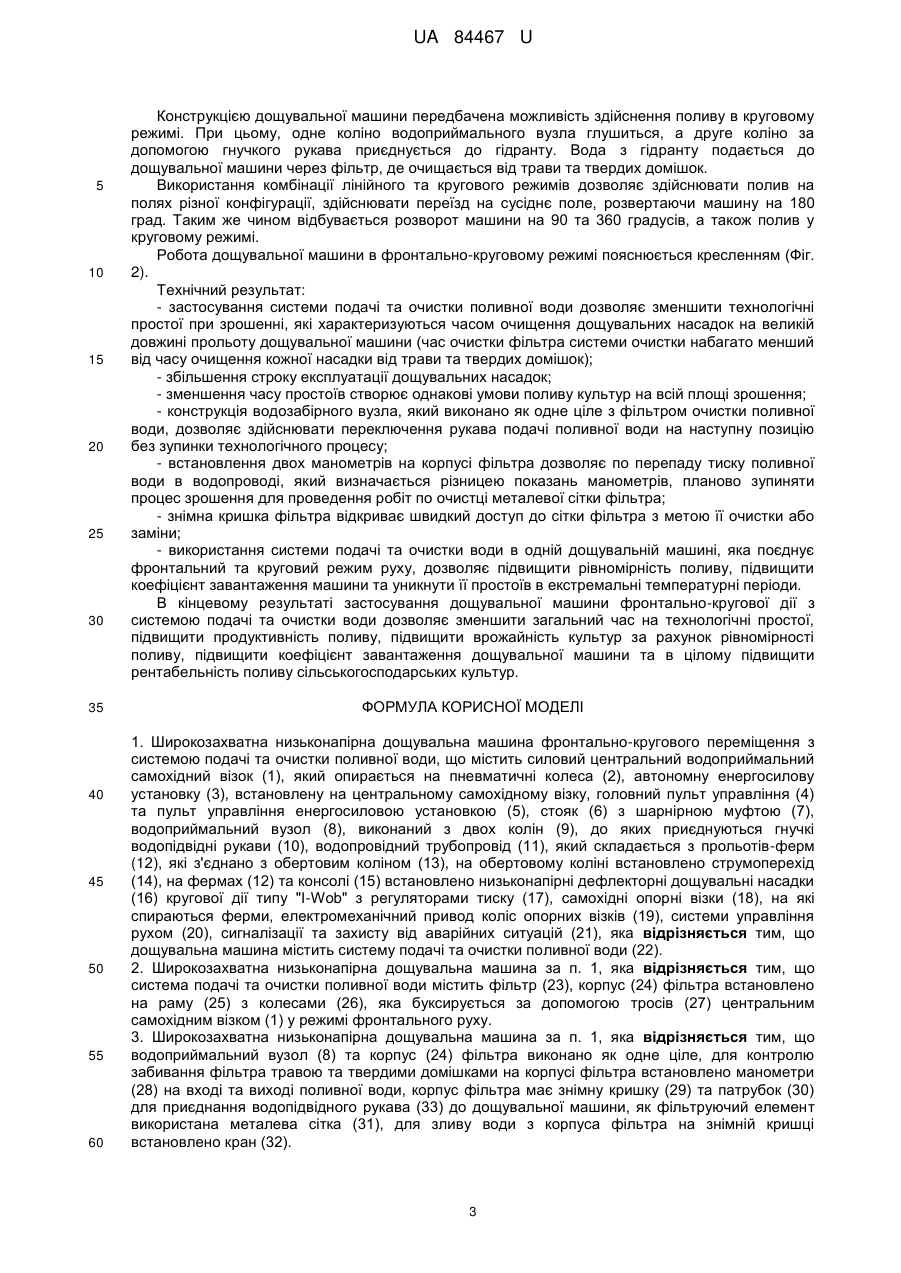

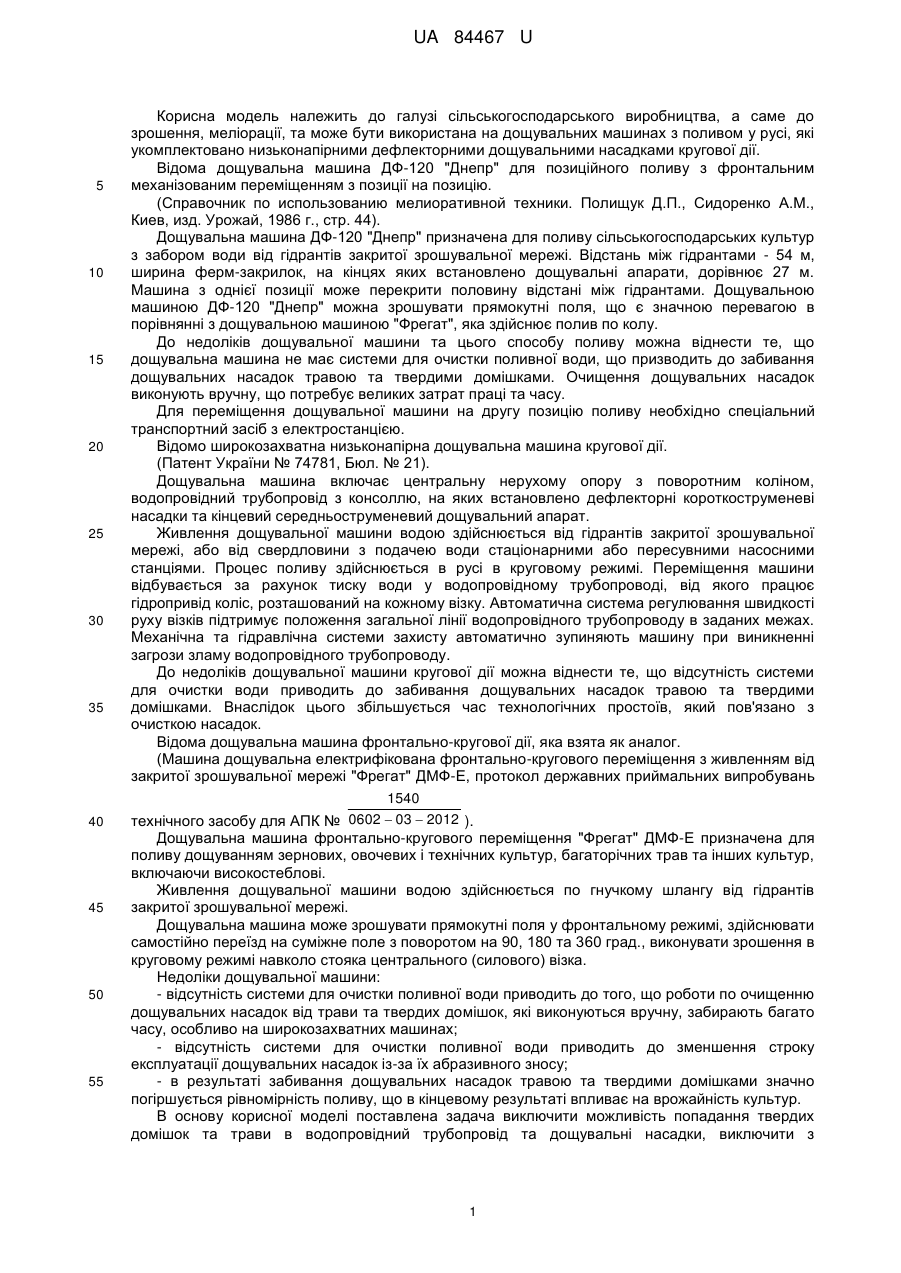

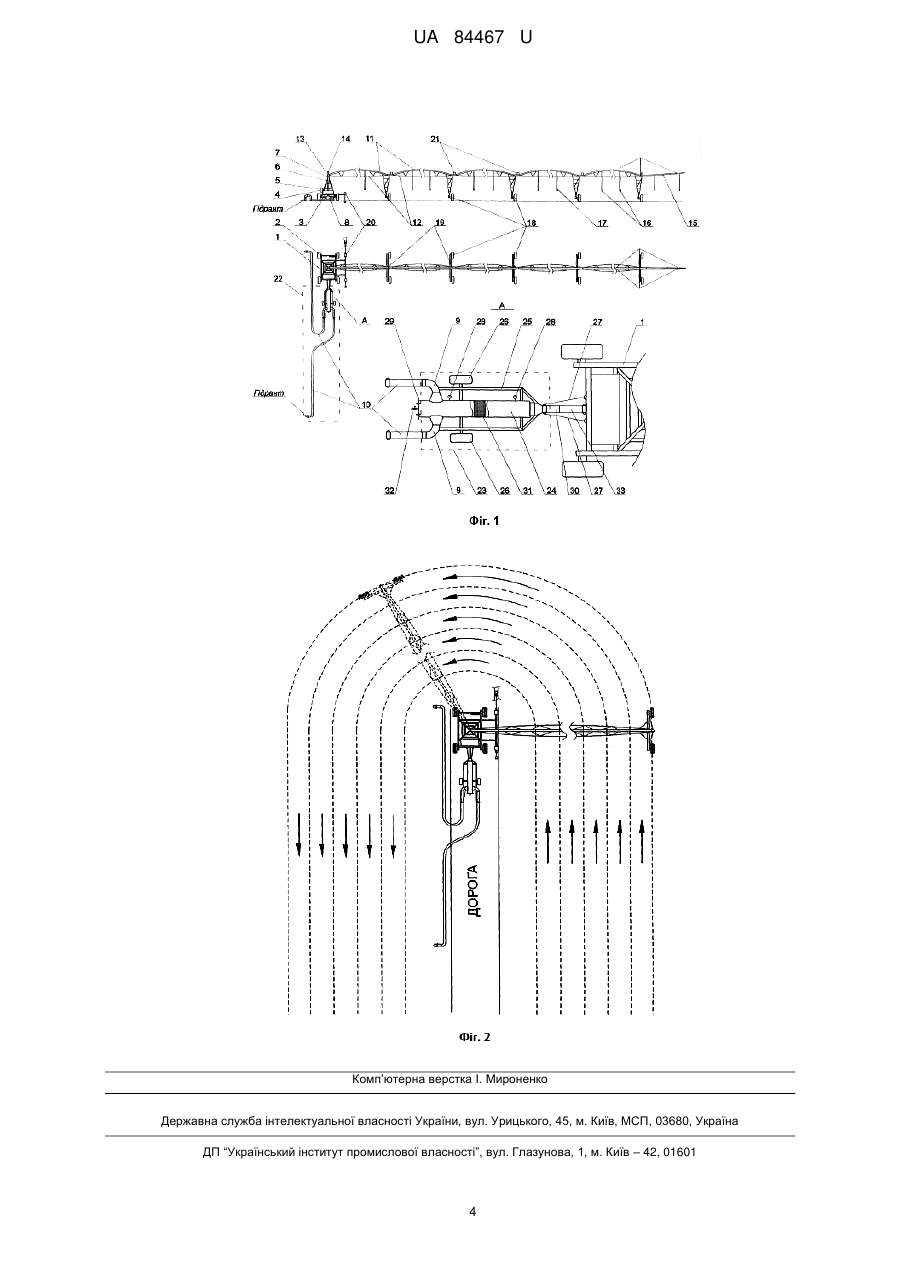

Реферат: Широкозахватна низьконапірна дощувальна машина фронтально-кругового переміщення з системою подачі та очистки поливної води містить силовий центральний водоприймальний самохідний візок (1), який опирається на пневматичні колеса (2), автономну енергосилову установку (3), встановлену на центральному самохідному візку, головний пульт управління (4) та пульт управління енергосиловою установкою (5), стояк (6) з шарнірною муфтою (7), водоприймальний вузол (8), виконаний з двох колін (9), до яких приєднуються гнучкі водопідвідні рукави (10), водопровідний трубопровід (11), який складається з прольотів-ферм (12), які з'єднано з обертовим коліном (13), на обертовому коліні встановлено струмоперехід (14), на фермах (12) та консолі (15) встановлено низьконапірні дефлекторні дощувальні насадки (16) кругової дії типу "I-Wob" з регуляторами тиску (17), самохідні опорні візки (18), на які спираються ферми, електромеханічний привод коліс опорних візків (19), системи управління рухом (20), сигналізації та захисту від аварійних ситуацій (21). Дощувальна машина містить систему подачі та очистки поливної води (22). UA 84467 U (12) UA 84467 U UA 84467 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського виробництва, а саме до зрошення, меліорації, та може бути використана на дощувальних машинах з поливом у русі, які укомплектовано низьконапірними дефлекторними дощувальними насадками кругової дії. Відома дощувальна машина ДФ-120 "Днепр" для позиційного поливу з фронтальним механізованим переміщенням з позиції на позицію. (Справочник по использованию мелиоративной техники. Полищук Д.П., Сидоренко A.M., Киев, изд. Урожай, 1986 г., стр. 44). Дощувальна машина ДФ-120 "Днепр" призначена для поливу сільськогосподарських культур з забором води від гідрантів закритої зрошувальної мережі. Відстань між гідрантами - 54 м, ширина ферм-закрилок, на кінцях яких встановлено дощувальні апарати, дорівнює 27 м. Машина з однієї позиції може перекрити половину відстані між гідрантами. Дощувальною машиною ДФ-120 "Днепр" можна зрошувати прямокутні поля, що є значною перевагою в порівнянні з дощувальною машиною "Фрегат", яка здійснює полив по колу. До недоліків дощувальної машини та цього способу поливу можна віднести те, що дощувальна машина не має системи для очистки поливної води, що призводить до забивання дощувальних насадок травою та твердими домішками. Очищення дощувальних насадок виконують вручну, що потребує великих затрат праці та часу. Для переміщення дощувальної машини на другу позицію поливу необхідно спеціальний транспортний засіб з електростанцією. Відомо широкозахватна низьконапірна дощувальна машина кругової дії. (Патент України № 74781, Бюл. № 21). Дощувальна машина включає центральну нерухому опору з поворотним коліном, водопровідний трубопровід з консоллю, на яких встановлено дефлекторні короткоструменеві насадки та кінцевий середньоструменевий дощувальний апарат. Живлення дощувальної машини водою здійснюється від гідрантів закритої зрошувальної мережі, або від свердловини з подачею води стаціонарними або пересувними насосними станціями. Процес поливу здійснюється в русі в круговому режимі. Переміщення машини відбувається за рахунок тиску води у водопровідному трубопроводі, від якого працює гідропривід коліс, розташований на кожному візку. Автоматична система регулювання швидкості руху візків підтримує положення загальної лінії водопровідного трубопроводу в заданих межах. Механічна та гідравлічна системи захисту автоматично зупиняють машину при виникненні загрози зламу водопровідного трубопроводу. До недоліків дощувальної машини кругової дії можна віднести те, що відсутність системи для очистки води приводить до забивання дощувальних насадок травою та твердими домішками. Внаслідок цього збільшується час технологічних простоїв, який пов'язано з очисткою насадок. Відома дощувальна машина фронтально-кругової дії, яка взята як аналог. (Машина дощувальна електрифікована фронтально-кругового переміщення з живленням від закритої зрошувальної мережі "Фрегат" ДМФ-Е, протокол державних приймальних випробувань 1540 технічного засобу для АПК № 0602  03  2012 ). Дощувальна машина фронтально-кругового переміщення "Фрегат" ДМФ-Е призначена для поливу дощуванням зернових, овочевих і технічних культур, багаторічних трав та інших культур, включаючи високостеблові. Живлення дощувальної машини водою здійснюється по гнучкому шлангу від гідрантів закритої зрошувальної мережі. Дощувальна машина може зрошувати прямокутні поля у фронтальному режимі, здійснювати самостійно переїзд на суміжне поле з поворотом на 90, 180 та 360 град., виконувати зрошення в круговому режимі навколо стояка центрального (силового) візка. Недоліки дощувальної машини: - відсутність системи для очистки поливної води приводить до того, що роботи по очищенню дощувальних насадок від трави та твердих домішок, які виконуються вручну, забирають багато часу, особливо на широкозахватних машинах; - відсутність системи для очистки поливної води приводить до зменшення строку експлуатації дощувальних насадок із-за їх абразивного зносу; - в результаті забивання дощувальних насадок травою та твердими домішками значно погіршується рівномірність поливу, що в кінцевому результаті впливає на врожайність культур. В основу корисної моделі поставлена задача виключити можливість попадання твердих домішок та трави в водопровідний трубопровід та дощувальні насадки, виключити з 1 UA 84467 U 5 10 15 20 25 30 35 40 45 50 55 60 технологічного процесу зрошення роботи по очищенню дощувальних насадок, знизити затрати на технологічне обслуговування дощувальної машини. При цьому технологічний процес поливу повинен залишатися неперервним. Поставлена задача виконується тим, що широкозахватна низьконапірна дощувальна машина фронтально-кругового переміщення з системою подачі та очистки поливної води містить силовий центральний водоприймальний самохідний візок 1, який опирається на пневматичні колеса 2, на візку 1 встановлено автономну енергосилову установку 3, головний пульт управління 4 та пульт управління енергосиловою установкою 5, стояк 6 з шарнірною муфтою 7, водоприймальний вузол 8, виконаний з двох колін 9, до яких приєднуються гнучкі водопідвідні шланги 10, водопровідний трубопровід 11, який складається з прольотів-ферм 12, які з'єднано з обертовим коліном 13, на якому встановлено струмоперехід 14, на фермах 12 та консолі 15 встановлено низьконапірні дефлекторні дощувальні насадки кругової дії 16 типу "IWob" з регуляторами тиску 17. Самохідні опорні візки 18, на які спираються ферми 12, мають електромеханічний привід коліс опорних візків 19. Дощувальна машина має системи управління рухом 20, сигналізації та захисту від аварійних ситуацій 21. Згідно корисної моделі, дощувальна машина має систему для подачі та очистки поливної води 22, яка містить фільтр 23 для очистки та подачі води до дощувальної машини. До корпуса 24 фільтра приєднується водоприймальний вузол, який виконано з двох колін 9. Корпус фільтра встановлено на раму 25 з колесами 26, яка буксирується за допомогою тросів 27 центральним самохідним візком 1 у режимі фронтального руху. На корпусі 24 встановлено манометри 28 на вході та виході поливної води для контролю забивання фільтра, корпус має знімну кришку 29 та патрубок 30 для приєднання до дощувальної машини, в якості фільтруючого елемента використано металеву сітку 31. Для зливу води з корпуса фільтра при проведенні очисних робіт на знімній кришці 29 встановлено кран 32. Принцип роботи та конструкція широкозахватної низьконапірної дощувальної машини фронтально-кругової дії з системою подачі та очистки води пояснюється кресленням (Фіг. 1). Широкозахватна низьконапірна дощувальна машина фронтально-кругової дії складається з центрального силового водоприймального візка 1. На візку змонтовано автономну енергосилову установку 3, головний пульт управління дощувальною машиною 4 та пульт управління енергосиловою установкою 5. До складу дощувальної машини також входять водопровідний трубопровід 11 з дощувальними насадками 16, самохідні опорні візки 18, системи управління рухом 20, сигналізації та захисту від аварійних ситуацій 21, водопідвідні гнучкі рукави 10. До стояка 6 дощувальної машини за допомогою гнучкого рукава 33 приєднаний корпус 24 фільтра системи очистки води. Корпус фільтра встановлено на раму 25 з колесами 26, яка транспортується центральним силовим візком в режимі фронтального руху. Рама приєднується до центрального силового візка за допомогою тросів 27, щоб в процесі транспортування зусилля не передавалось на гнучкий шланг 33, по якому подається поливна вода від фільтра 22 до дощувальної машини. До корпусу 24 фільтра приєднано водоприймальний вузол у вигляді двох колін 9, до яких приєднуються гнучкі рукави 10 для подачі води від гідранту. Зверху стояка 6 через шарнірну муфту 7 кріпиться обертове коліно 13, яке приєднується до трубопроводу першого прольоту дощувальної ферми. Дощувальна машина працює наступним чином. Подача води до машини під час її роботи здійснюється від гідранта закритої зрошувальної мережі за допомогою гнучких водопідвідних рукавів 10. При цьому використана схема подачі води без зупинки технологічного процесу. Для здійснення цієї можливості водозабірний вузол виконаний у вигляді відводу з двох колін 9, до кожного з яких приєднаний гнучкий рукав 10. Водозабірний вузол та фільтр системи очистки води виконані як одне ціле та забезпечують одночасно подачу води до дощувальної машини та її очистку від трави та твердих домішок. Під час роботи машини по одному з рукавів подається вода. Відстань між гідрантами дорівнює 100 м, а довжина рукава - 70 м. При проходженні машиною з поливом 50-60 м, оператор за допомогою трактора транспортує і підключає кінець другого рукава до наступного по ходу руху машини гідранта. При цьому відбувається переключення рукава на наступну позицію і деякий час вода поступає в машину з двох гідрантів. Таким чином відбувається безперервна робота дощувальної машини. В процесі виконання поливу оператор контролює тиск води на вході та на виході фільтра за допомогою двох манометрів 28. Перепад тиску в 0,5 бар свідчить про забивання фільтра. Сітку 31 фільтра витягують з корпусу 24, знімаючи кришку 29, очищують від трави та домішок. 2 UA 84467 U 5 10 15 20 25 30 35 40 45 50 55 60 Конструкцією дощувальної машини передбачена можливість здійснення поливу в круговому режимі. При цьому, одне коліно водоприймального вузла глушиться, а друге коліно за допомогою гнучкого рукава приєднується до гідранту. Вода з гідранту подається до дощувальної машини через фільтр, де очищається від трави та твердих домішок. Використання комбінації лінійного та кругового режимів дозволяє здійснювати полив на полях різної конфігурації, здійснювати переїзд на сусіднє поле, розвертаючи машину на 180 град. Таким же чином відбувається розворот машини на 90 та 360 градусів, а також полив у круговому режимі. Робота дощувальної машини в фронтально-круговому режимі пояснюється кресленням (Фіг. 2). Технічний результат: - застосування системи подачі та очистки поливної води дозволяє зменшити технологічні простої при зрошенні, які характеризуються часом очищення дощувальних насадок на великій довжині прольоту дощувальної машини (час очистки фільтра системи очистки набагато менший від часу очищення кожної насадки від трави та твердих домішок); - збільшення строку експлуатації дощувальних насадок; - зменшення часу простоїв створює однакові умови поливу культур на всій площі зрошення; - конструкція водозабірного вузла, який виконано як одне ціле з фільтром очистки поливної води, дозволяє здійснювати переключення рукава подачі поливної води на наступну позицію без зупинки технологічного процесу; - встановлення двох манометрів на корпусі фільтра дозволяє по перепаду тиску поливної води в водопроводі, який визначається різницею показань манометрів, планово зупиняти процес зрошення для проведення робіт по очистці металевої сітки фільтра; - знімна кришка фільтра відкриває швидкий доступ до сітки фільтра з метою її очистки або заміни; - використання системи подачі та очистки води в одній дощувальній машині, яка поєднує фронтальний та круговий режим руху, дозволяє підвищити рівномірність поливу, підвищити коефіцієнт завантаження машини та уникнути її простоїв в екстремальні температурні періоди. В кінцевому результаті застосування дощувальної машини фронтально-кругової дії з системою подачі та очистки води дозволяє зменшити загальний час на технологічні простої, підвищити продуктивність поливу, підвищити врожайність культур за рахунок рівномірності поливу, підвищити коефіцієнт завантаження дощувальної машини та в цілому підвищити рентабельність поливу сільськогосподарських культур. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Широкозахватна низьконапірна дощувальна машина фронтально-кругового переміщення з системою подачі та очистки поливної води, що містить силовий центральний водоприймальний самохідний візок (1), який опирається на пневматичні колеса (2), автономну енергосилову установку (3), встановлену на центральному самохідному візку, головний пульт управління (4) та пульт управління енергосиловою установкою (5), стояк (6) з шарнірною муфтою (7), водоприймальний вузол (8), виконаний з двох колін (9), до яких приєднуються гнучкі водопідвідні рукави (10), водопровідний трубопровід (11), який складається з прольотів-ферм (12), які з'єднано з обертовим коліном (13), на обертовому коліні встановлено струмоперехід (14), на фермах (12) та консолі (15) встановлено низьконапірні дефлекторні дощувальні насадки (16) кругової дії типу "I-Wob" з регуляторами тиску (17), самохідні опорні візки (18), на які спираються ферми, електромеханічний привод коліс опорних візків (19), системи управління рухом (20), сигналізації та захисту від аварійних ситуацій (21), яка відрізняється тим, що дощувальна машина містить систему подачі та очистки поливної води (22). 2. Широкозахватна низьконапірна дощувальна машина за п. 1, яка відрізняється тим, що система подачі та очистки поливної води містить фільтр (23), корпус (24) фільтра встановлено на раму (25) з колесами (26), яка буксирується за допомогою тросів (27) центральним самохідним візком (1) у режимі фронтального руху. 3. Широкозахватна низьконапірна дощувальна машина за п. 1, яка відрізняється тим, що водоприймальний вузол (8) та корпус (24) фільтра виконано як одне ціле, для контролю забивання фільтра травою та твердими домішками на корпусі фільтра встановлено манометри (28) на вході та виході поливної води, корпус фільтра має знімну кришку (29) та патрубок (30) для приєднання водопідвідного рукава (33) до дощувальної машини, як фільтруючий елемент використана металева сітка (31), для зливу води з корпуса фільтра на знімній кришці встановлено кран (32). 3 UA 84467 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
